LED显示屏行驱动的六大挑战

LED显示屏行驱动的六大挑战

引言

LED 显示屏的显示质量一向与恒流驱动芯片息息相关，如鬼影、坏点十字架、低灰偏色、第一扫偏暗、高对比耦合等问题，而行驱动作为单纯的扫描要求一直以来不太受重视。随着小间距的发展LED 显示屏同样对行驱动提出了更高的要求，从单纯的 P-MOSFET 实现行切换，到集成度更高功能更强的多功能行驱动，而行驱动的设计及选型同样面临上鬼影消除、灯珠反向电压、短路毛毛虫、开路十字架、灯珠VF 值偏大、高对比耦合六大挑战。

上鬼影

在扫描屏进行切换时，由于 PMOS 管开关的打开和关闭以及行线寄生电容 Cr 上的电荷泄放需要一段时间，因此在下一行扫 VLED 与 OUT 开启瞬间，上一行扫VLED 的未释放的电荷有了导通路径。Row(n)打开时，行寄生电容 Cr 充电到 VCC 电位。切换到Row(n+1)时，Cr 与 OUT 之间形成电位差，电荷通过灯珠进行泄放，产生LED 隐亮。

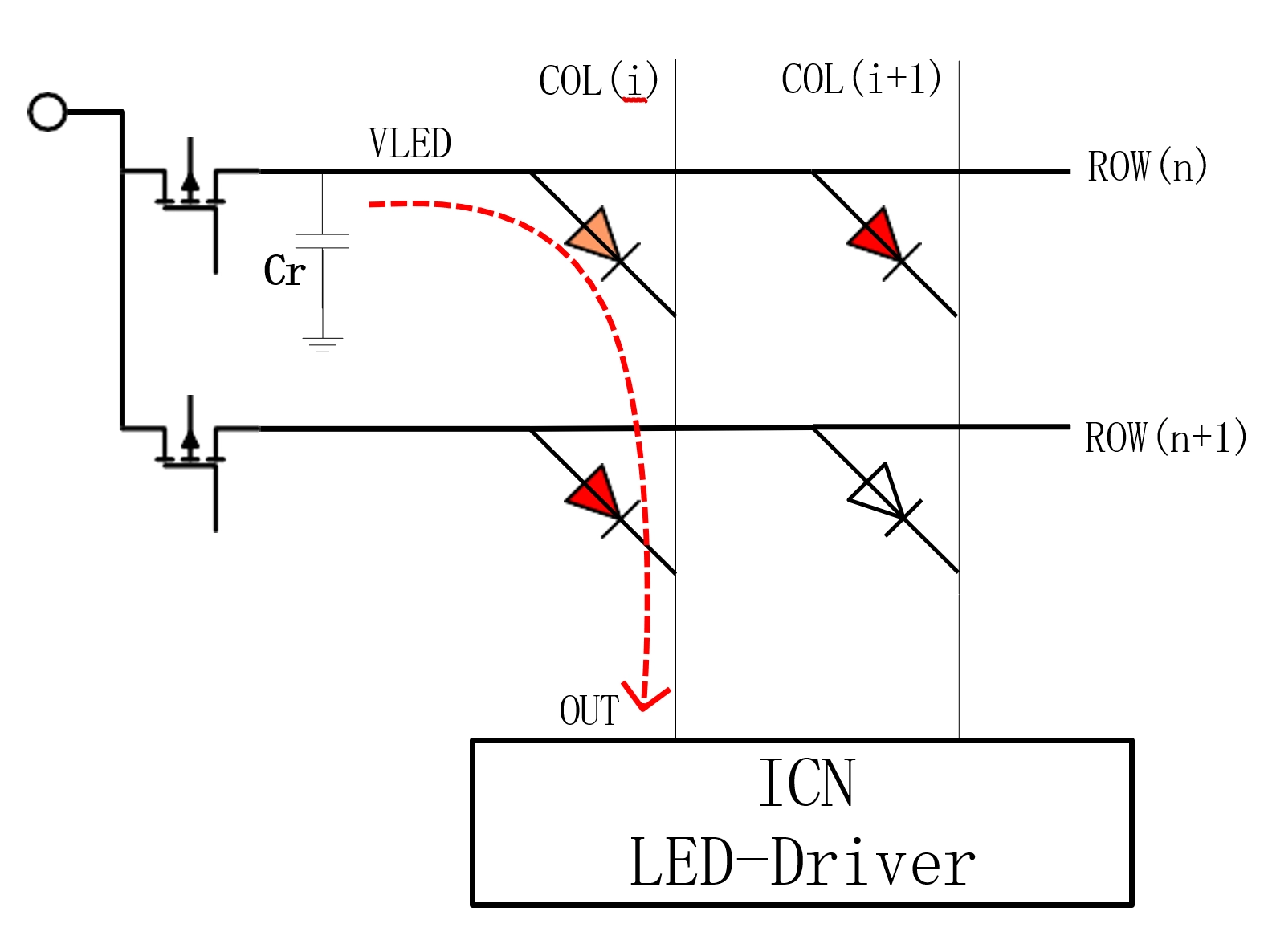

Figure 1 上鬼影现象
