称重模块接线方式

称重传感器有2种接线方法，一种是四线制接线法，一种是六线制接线法。

四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便, 但当电缆线较长时,容易受环境温度波动等因素的影响。

六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响, 在精密测量及长距离测量时具有一定的优势。

通常情况下，在我们的电子秤中，我们还是用四线制的比较多，下面讲解我们都以四线制为例：

1个单通道称重AD接1个传感器的接线方式

通常情况下，我们看到的四线制的称重传感器有四根线，颜色分别是：黑(E-)，绿(S+)，白(S-)，红(E+)。然后称重AD上会有对应的接线端子：E+，S+，S-， E-；如下图所示：

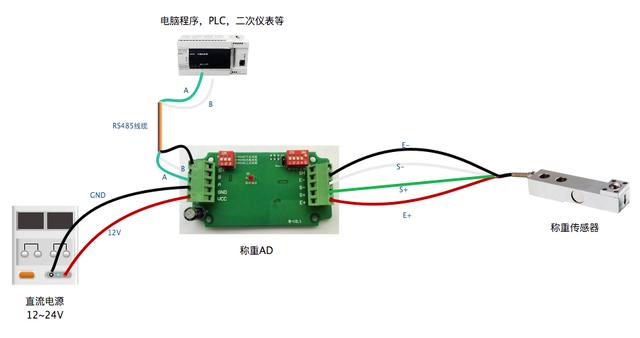

单通道称重接线图

然后我们根据传感器的颜色接到称重AD模块对应的端子接线柱上就可以了。

1个单通道称重AD接多个传感器的接线方式。

采用多个传感器并联的方式接线，对于该方案，我们建议采用接线盒的方式。即多个传感器接入接线盒，然后接线盒还可以调节每个传感器的参数再统一输出。输出就像普通单通道的接法了。

多个传感器并联的场景，对称重传感器的选型很重要。

1个带多通道的称重AD接多个传感器的接线方式。

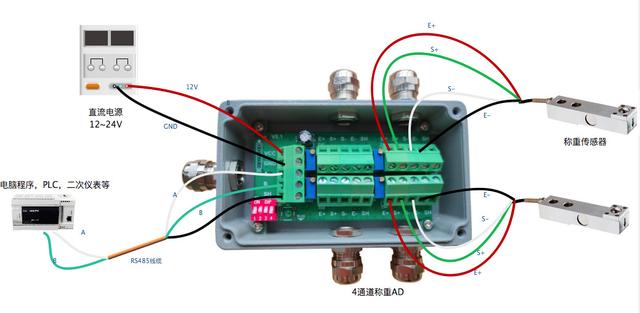

多通道称重AD接线图

在该多通道的称重AD的接线方案图中，其实跟单通道的称重AD的接线没有多大的区别。上图中的模块，有4通道，相当于4个独立的电子秤，所以每个通道单独接就可以。
