全站仪数据导入电脑_坐标数据导入全站仪教程

文|施工小诸葛

- 01 -

本坐标数据导入全站仪教程，以苏州一光（RTS112）为例，其余品牌型号的全站仪可以参考，步骤大同小异，总体分为三大步骤：

（1）坐标数据处理；

（2）转换为全站仪可以识别的格式或文件；

（3）复制或传输到全站仪。

具体步骤详见下文

- 02 -

第一步：坐标数据编辑格式见下图，文件为txt格式。共包含5个内容，顺序格式见下图。其中“编码”的用途未知，还是顺手添加上吧，以免仪器识别出现莫名BUG。

注：以上坐标数据是通过”CAD快速看图”文字提取，复制粘贴到EXECL处理完成的，尽量不要手动输入，以免引起错误。

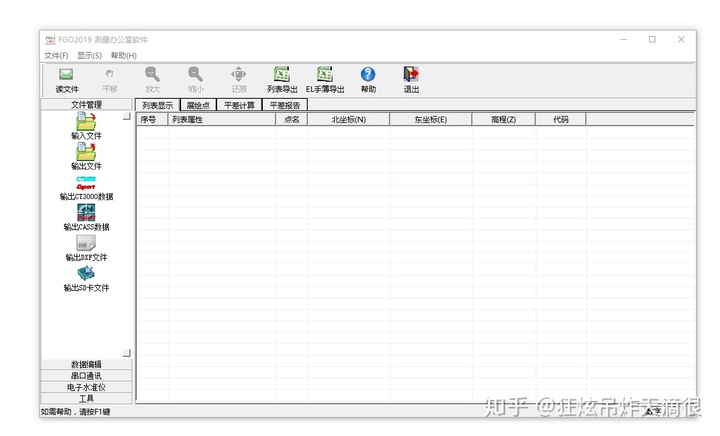

第二步：打开苏州一光全站仪的处理软件“FGO测量办公室软件”。

注：该软件可在苏州一光的官网下载。

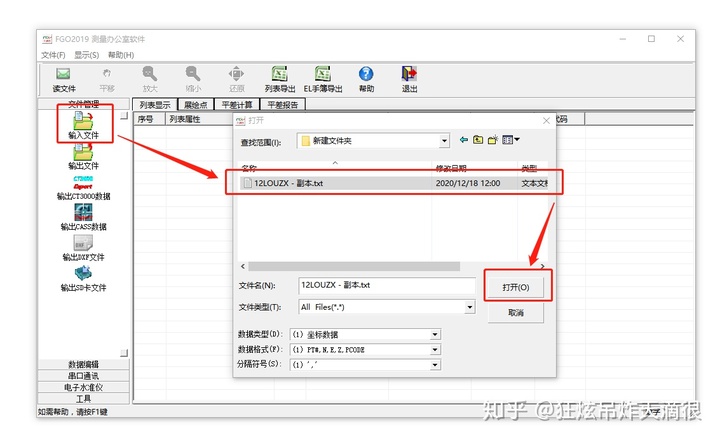

第三步：在输入文件中将第一步的txt在软件中打开

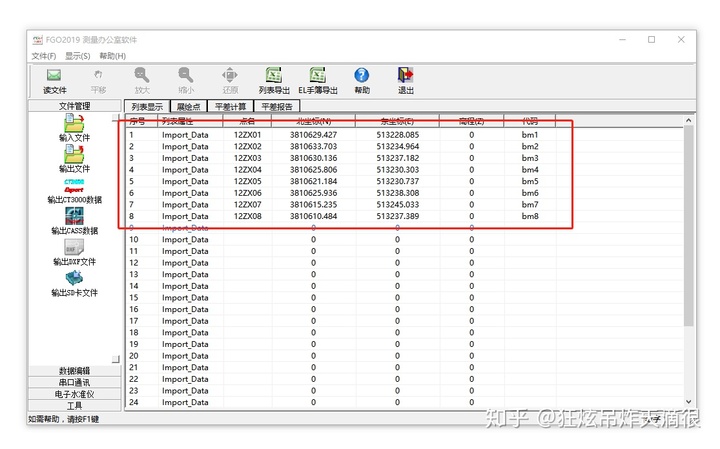

打开之后显示内容见下图

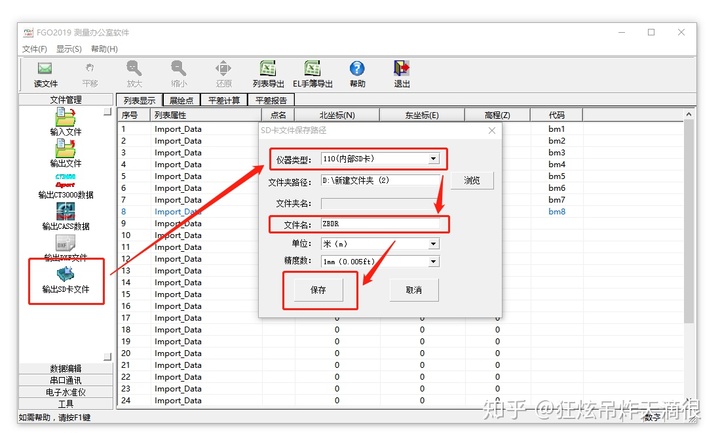

第四部：将坐标转换为全站仪可识别的格式，具体如下图，仪器类型据实选择

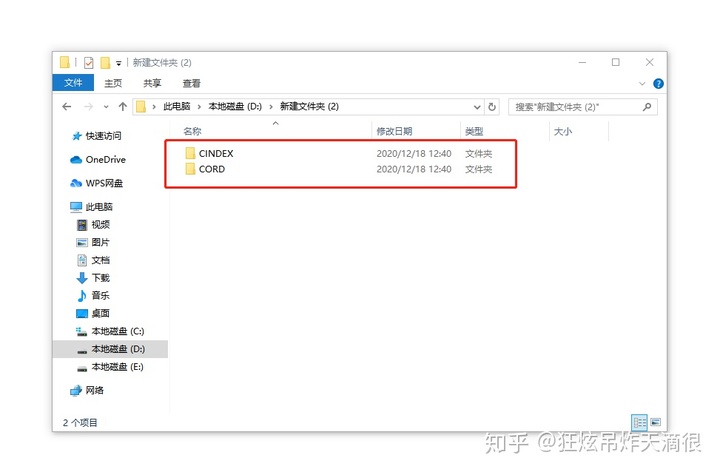

最终，形成以下2个文件夹

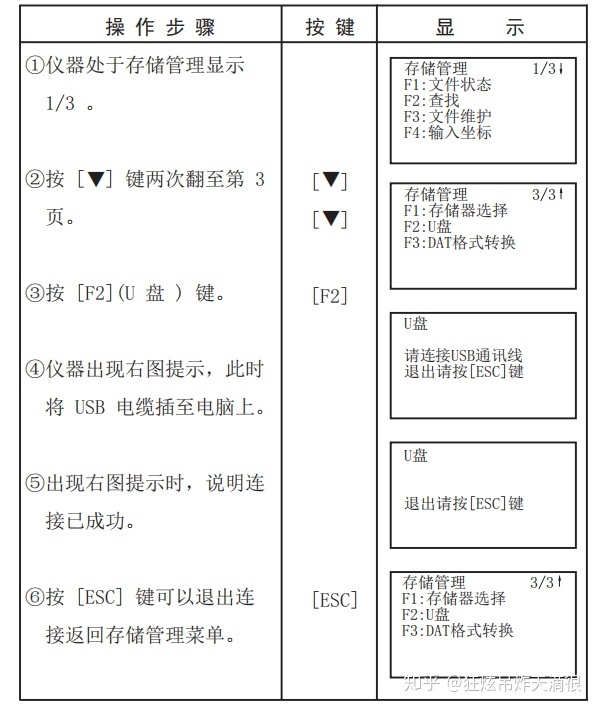

第五步：将全站仪连接到电脑上，详见以下①-⑤步骤

注：此步骤为苏州一光（RTS112）连接电脑的方法，不同品牌型号的全站仪不同，请查阅对应的仪器说明书。

第六步：将第四步生产的两个文件复制到全站仪的U盘根目录里面即可，至此坐标导入全站仪完成。
