导 读

全站仪的三种数据传输方式：串口、USB、SD卡。请收藏 ！

一般而言，全站仪的数据传输方式有三种，分别是通过串口、USB、SD卡三种方式，因为电脑配置等因素的不同，一些数据传输存在一些微妙不同。今天，以科力达KTS-442系列、462系列全站仪为例，分别介绍串口、USB、SD卡传输方式。此文所讲皆针对科力达全站仪升级(仪器型号末尾带N)之前的型号。

一、串口传输

串口传输前的准备工作：首先串口数据线分两种如下：

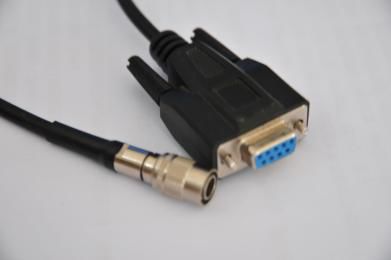

单纯串口线

1

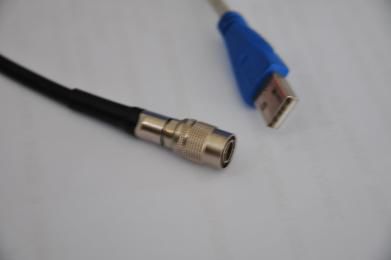

USB转串口线

2

单纯串口线

无需安装驱动，即插即用，通常默认COM1，如果不是需要到电脑设备管理器里的端口去看。

USB转串口

需要安装驱动，驱动在购买传输线时自带或者找卖方提供。如果卖方没有提供，请到设备管理器里去看对应芯片型号，WIN7以上的系统有自动搜索安装，如不成功或者系统不支持只能自行到百度上去搜索。由于驱动种类繁多，无法提供对应驱动。

进设备管理器大致步骤：

右键我的电脑→属性→设备管理器  (WIN系统)

右键我的电脑→属性→硬件→设备管理器 (XP系统)

未安装驱动

1

安装驱动成功

2

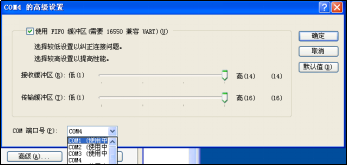

如果转出的COM口不是COM1到COM6，需要手动去电脑上更改；

右键选中→属性→端口设置→高级→COM端口号进行更改；

如果都被占用请更换USB口再试。

全站仪数据发送到电脑的步骤

仪器通讯参数和传输软件通讯参数设置成一致(由于电脑的差异性，波特率选择9600或者19200比较合适)。

442系列：配置→通讯参数设置

1

462系列：设置→通讯参数设置

2

传输软件：COM通讯→COM通讯参数→设置对应的通讯参数。

1

442系列：内存→工作文件→发送文件数据→选择发送文件→等待电脑端确认后仪器上按确定。

462系列：内存→工作文件→发送数据→选择发送文件→等待电脑端确认后仪器上按确定。

 442系列界面

1

选好文件确定界面

2

462系列界面

1

选好文件确定界面

2

传输软件选择下传KTS400/500数据→弹出确定框→按确定→然后在仪器上按确定(时间不要间隔太久)。

传输软件接收数据。

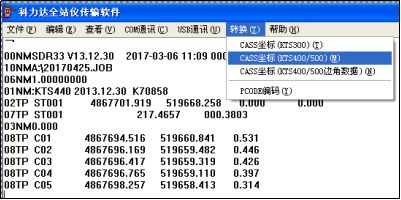

转换格式步骤，选择CASS坐标(KTS400/500)。

转换后的格式为CASS格式，然后文件→另存为所需文件。

全站仪串口接收坐标数据

首先接收坐标格式为CASS格式(点名，编码，E,N,Z)，E为东坐标，N为北坐标，Z高程。

传输软件打开上传的文件(打开文件只支持TXT文本和DAT文件)。

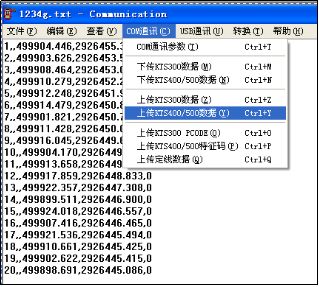

传输软件选择上传KTS400/500数据。

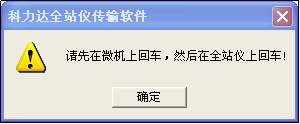

弹出确定框后请等待全站仪上先确定，电脑端再确定。

442系列：内存→工作文件→接收坐标据→选择接收文件→全站仪上按确定后电脑端再确定。

462系列：内存→工作文件→接收数据→选择接收文件→全站仪按确定后电脑端再确定。

442系列界面

1

选好文件确定界面

2

 462系列界面

1

 选好文件确定界面

2

二、USB数据传输

USB传输线示例图和驱动安装步骤

USB传输线

USB传输需要安装驱动，驱动由全站仪厂家提供。按照以下步骤安装传输软件，驱动会自动安装上。(注：WIN8，WIN10的系统如果安装不成功，请检查电脑设置，禁用驱动程序强制签名)

用USB线连接全站仪和电脑，仪器处于USB发送数据界面，然后安装传输软件。

442系列更改传输模式：配置→通讯参数设置。

462系列更改传输模式：设置→通讯参数设置。

442系列更改传输模式界面

 462系列更改传输模式界面

442系列：内存→工作文件→发送文件数据→选择发送文件→按确定。

462系列：内存→工作文件→发送数据→选择发送文件→按确定。

442系列USB发送数据界面

462系列USB发送数据界面

全站仪USB发送数据到电脑

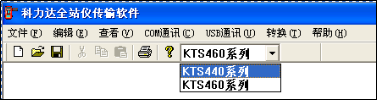

打开传输软件，选择好仪器系列。

442系列：内存→工作文件→发送文件数据→选择发送文件→按确定。

462系列：内存→工作文件→发送数据→选择发送文件→按确定。

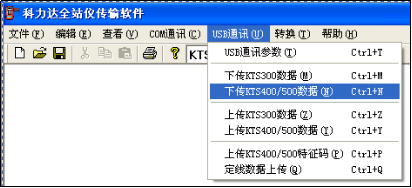

传输软件：USB通讯→下传KTS400/500数据。

传输软件接收完成后，点击转换，选择CASS坐标(KTS400/500)，转换后的格式为CASS格式，然后文件→另存为所需文件。

全站仪USB接收电脑端数据

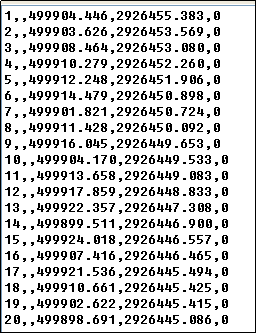

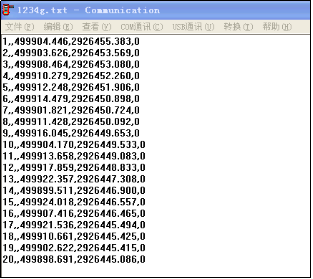

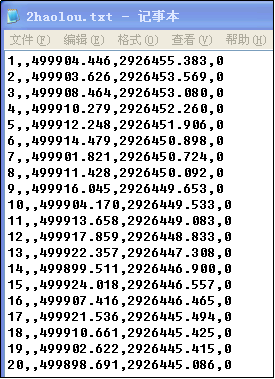

首先接收坐标格式为CASS格式(点名，编码，E,N,Z)，E为东坐标，N为北坐标，Z高程。如下图：

传输软件打开需要上传的文件(打开文件只支持TXT文本和DAT文件)。

仪器处于USB接收数据的状态：

442系列：内存→工作文件→接收文件数据→选择接收文件→按确定。

462系列：内存→工作文件→接收数据→选择接收文件→按确定 。

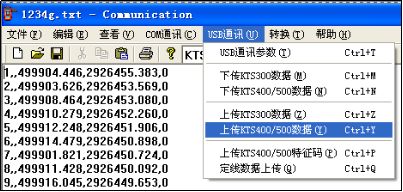

传输软件：USB通讯→上传KTS400/500数据

三、SD卡数据传输

全站仪导出文件到SD卡

导出文件为TXT文本，内容为科力达格式，用传输软件打开转换为CASS格式。

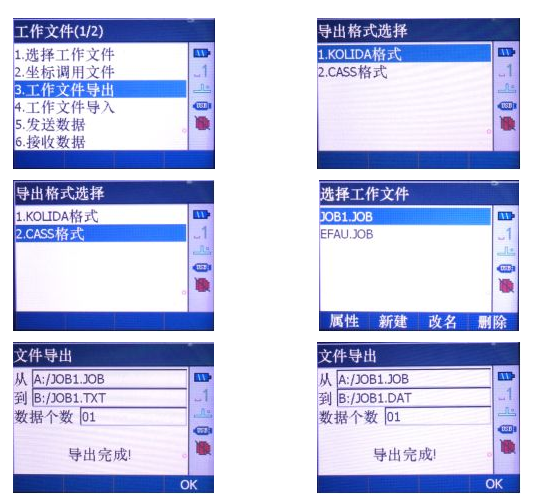

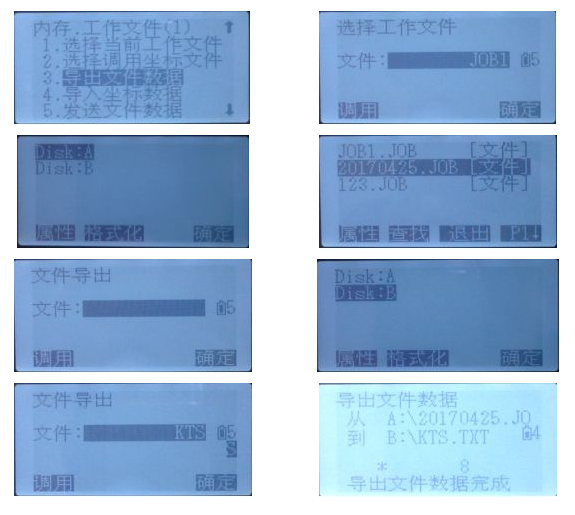

462 系列全站仪SD卡导出文件步骤：

导出文件为TXT文本，内容为科力达格式，用传输软件打开转换为CASS格式。

SD卡导入文件到全站仪

首先接收坐标格式为CASS格式(点名，编码，E,N,Z)，E为东坐标，N为北坐标，Z高程。

上传文件为TXT文本。

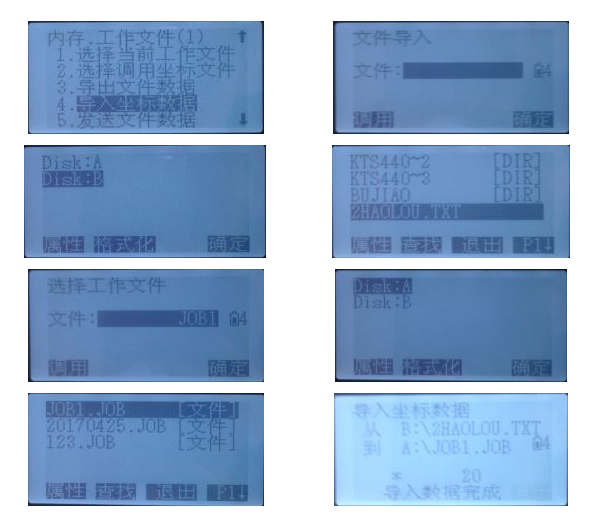

442系列全站仪 SD卡导入文件到全站仪：

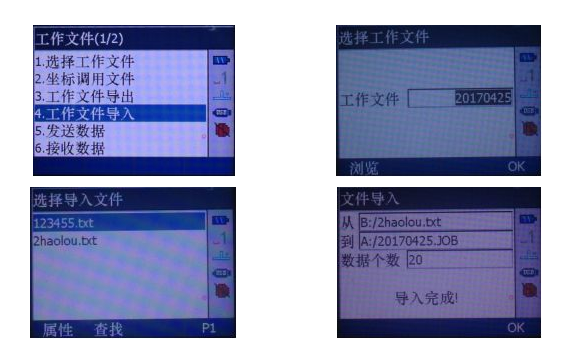

462系列全站仪 SD卡导入文件到全站仪：
