科学是一种方法，它教导人们：一些事物是如何被了解的，不了解的还有什么，对于了解的，现在了解到了什么程度......——费恩曼

看过这篇文章线性稳压电源你所不知道的那点事的小伙伴可能已经知道如何了设计线性稳压电源，一颗稳压芯片足矣

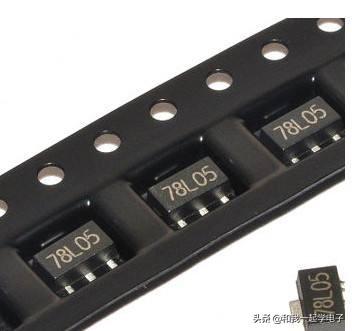

线性稳压芯片

但是作为最基本的器件——稳压二极管

我觉得还是有必要和大家分享一下，学习和了解这个器件，对设计电路还是有非常大帮助的

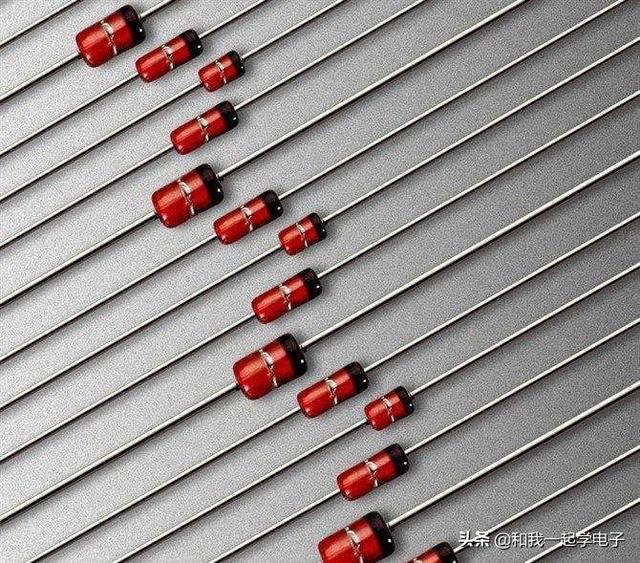

稳压二极管的封装

稳压二极管的封装

稳压二极管的封装

稳压二极管工作原理

稳压二极管是使PN结工作在反向击穿状态，制成的具备稳压功能的二极管

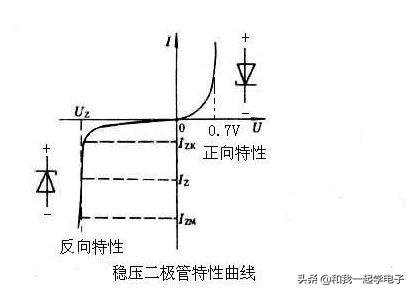

稳压二极管特性曲线

如曲线图所示，稳压二极管在正向偏置区时，电压达到PN节压降(0.7V)时电流急剧增大，和普通二极管功能一样，在反向偏置时，反向偏置电压达到稳压值Uz时电流急剧增大，使稳压二极管进入稳压状态

如何用好稳压二极管，我们需要注意下面三个主要参数

1. Vz——这个参数决定了稳压二极管的稳压值
2. Iz——这个参数取决定了稳压二极管稳定电压的最小工作电流
3. PD——稳压二极管最大耗散功率，这个参数由封装决定，它决定了稳压二极管最大工作电流

这三个参数我们可以轻易的在数据手册里面找到

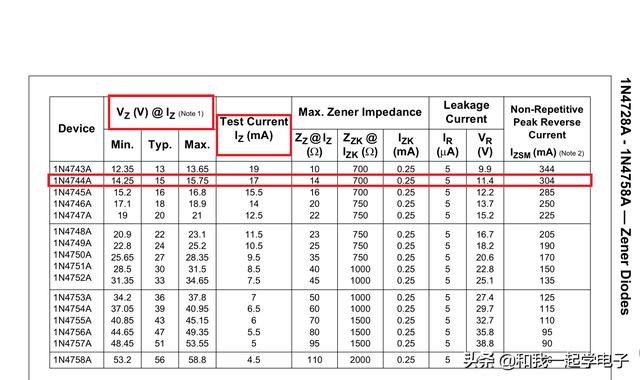

稳压二极管的Vz和Iz

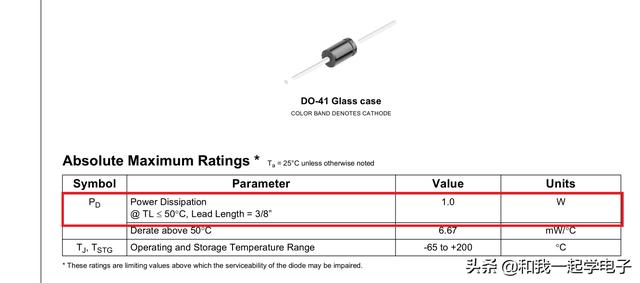

稳压二极管的PD

我们以DO-41封装的1N4744这款稳压二极管为例

它的稳压值Vz为15V，Iz为17MA，PD为1W，最大工作电流= PD/Vz = 1W/15V = 0.066A

要正确稳压还需注意两个关键点

1. 输入稳压二极管两端的电压必须大于稳压值Vz
2. 稳压二极管工作电流只有在Iz和最大工作电流之间才能稳定电压

实例应用

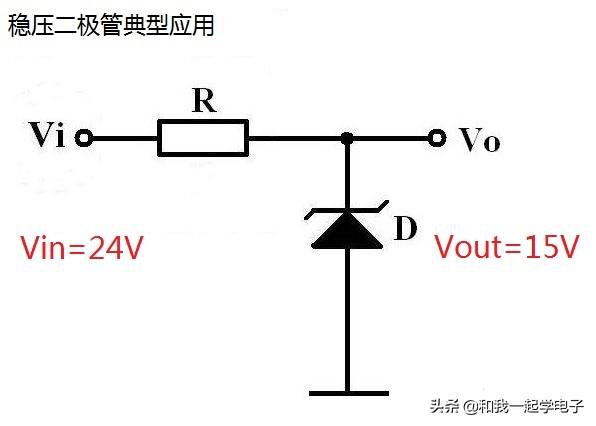

典型应用

图中R是限流电阻，它限制流过稳压二极管的电流，

R最小可取(Vin-Vz)/ Iz = (24V-15V)/0.017A = 529Ω

R最大可取(Vin-Vz)/ Imax = (24V-15V)/0.066A = 136Ω

上面的应用最大输出电流受稳压二极管的最大工作电流影响，而稳压二极管最大电流受最大耗散功率PD影响，所以只适合小电流场合应用

进阶版应用

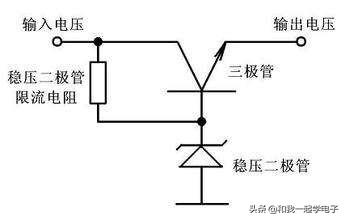

稳压二极管的应用电路

此电路增加了三极管做线性调整，只要三极管的散热足够大，输出电流就可以较大

其工作原理是利用三极管工作在线性区时射极(E极)总是比基极(B极)低0.7V的原理，实现稳压，所以输出电压比稳压二极管的稳压值Vz低0.7V左右，稳压二极管的限流电阻取值遵循典型电路的计算，在这里就不在累述

稳压二极管的知识就讲到这里啦

您的每一次关注、转发、评论、点赞都是对作者最大的支持，感谢您的阅读！！！

大家还有什么补充的，欢迎在评论区留言
