前言

RGB是这几年流行起来的,这一项主要使用在风扇上,作为装饰性灯光,RGB LED灯的使用比以往单色灯来说,能更多的加强侧透机箱的酷炫程度。

那么,RGB是怎么实现的,信号是怎么传输,为什么12V反接很大可能就会烧坏设备?

本篇以支持AURA神光同步的产品为例,将分析并解答以下问题:

  • 机箱内的RGB灯光是怎么实现
  • 常用的RGB信号长什么样,如何控制
  • 5V和12V有什么区别
  • 为什么说5V是未来趋势

RGB灯的实现原理

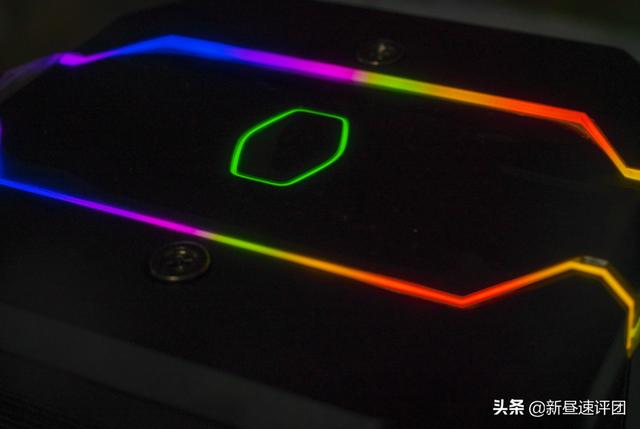

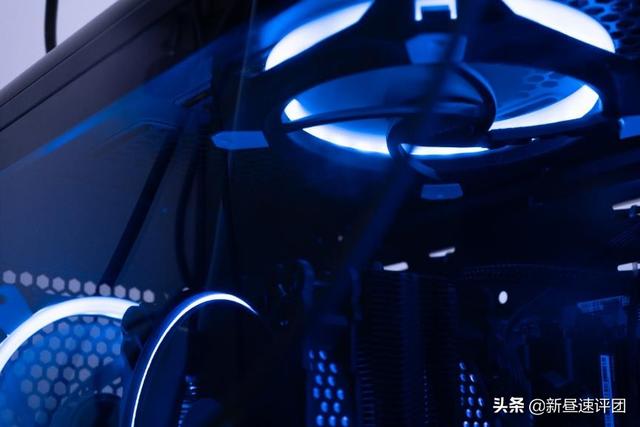

开篇可以先来看看,现在都有哪些产品,实际上我觉得说RGB应该没有必要介绍太多,毕竟这已经是绝大多数人都一定会有多多少少接触到的了,RGB相关基本来说都是以风扇以及衍生周边产品比如散热器为主的


当然了,也有一些小众产品比如灯条,显卡支架,也具有RGB灯,也能支持Aura光同步


那么这些颜色是如何实现的?我们先来以一个RGB灯泡来说说,像下图就是一个RGB灯,当然他的类型(封装形式)有很多种


如果懂一点电子元件的朋友可能可以看明白这一张图,我们看右下角就可以了,RGB LED灯无非就是将三种颜色的LED灯放在一块,控制三种原色,也就是通过改变电压的形式,就能调整这一颗三合一LED灯所发出的颜色了

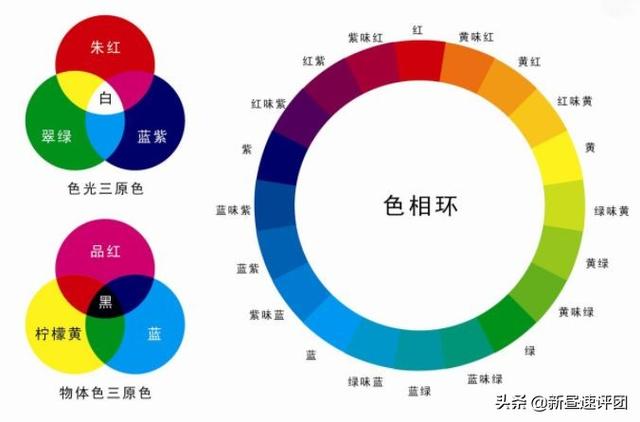

RGB颜色混合后就有了彩虹一般绚丽的色彩,也变成我们日常看到的样子


所以,做一个小的总结,无论是哪里的RGB灯,基本来说都是通过改变电压,达到控制颜色的效果

主板是如何控制RGB风扇的

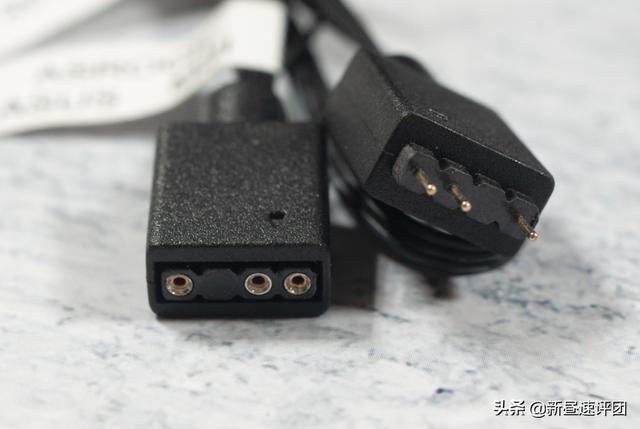

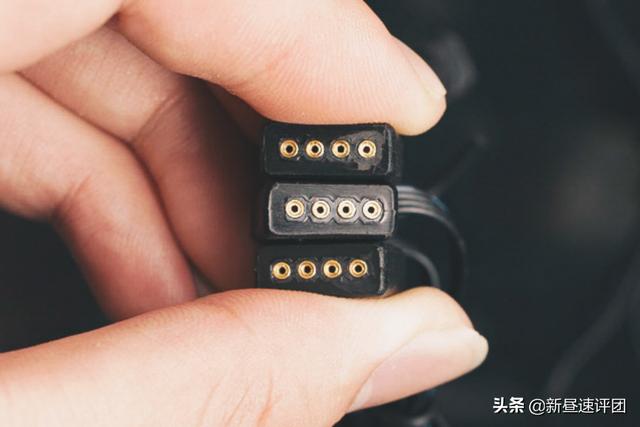

这里我就单独的说明一下灯光部分如何控制,一般来说,目前市场上高端产品使用5V ARGB接口,而多数的产品都是12V的RGB接口。常见的12V的RGB风扇接口长这个样子圆孔,这些是2.54mil间距圆孔排列


12VRGB接口定义是这样的,其中恒定那一根线是主板提供的12V电源,当然一些风扇组(比如九州风神的)为了防止主板供电不足,会提供SATA接口转12V用于给风扇辅助供电,常见的神光同步线路定义如下,接头上的凸起三角形用于区分(示例画反了)

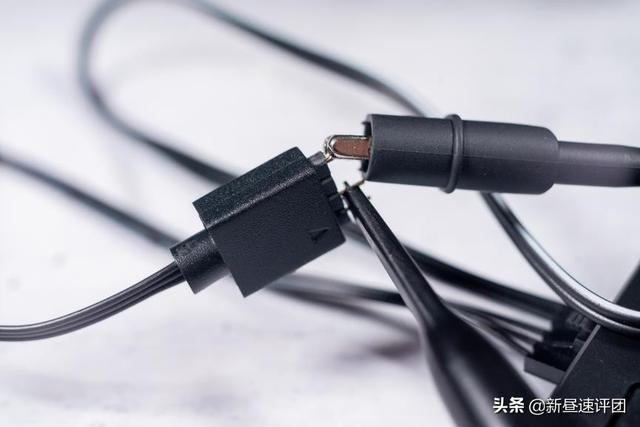

而在日常使用过程中,接头是这样的,箭头指向的线路电压恒定,其他则是信号线

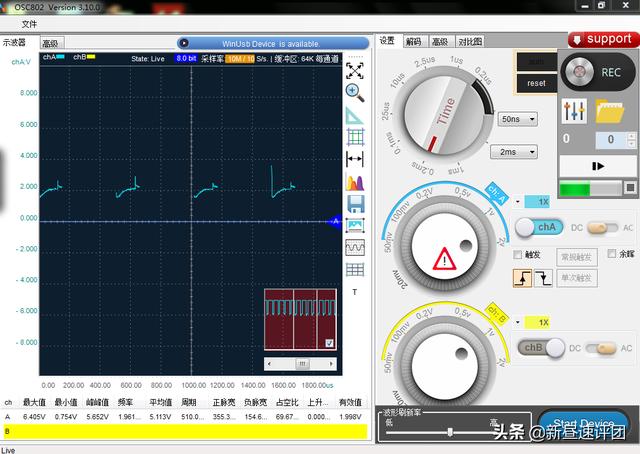

我试着分析了一下,发现12V这种RGB是模拟信号(超出量程,忘记拨到10X了),可以在较大的范围变动,不过受到滤波电容的影响,目测可变电压在2V-12V之间

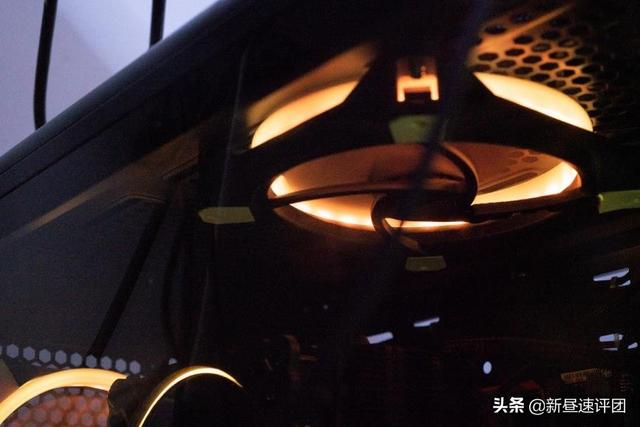

通常早期以及现代大多数产品的灯珠是12V电压的,通过模拟信号,来达成调整LED灯各个颜色光线强弱的目的,我这里举个例子,比如我现在风扇是这个颜色

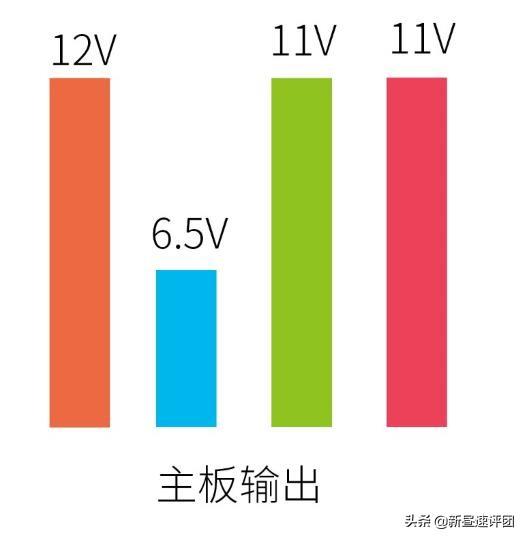

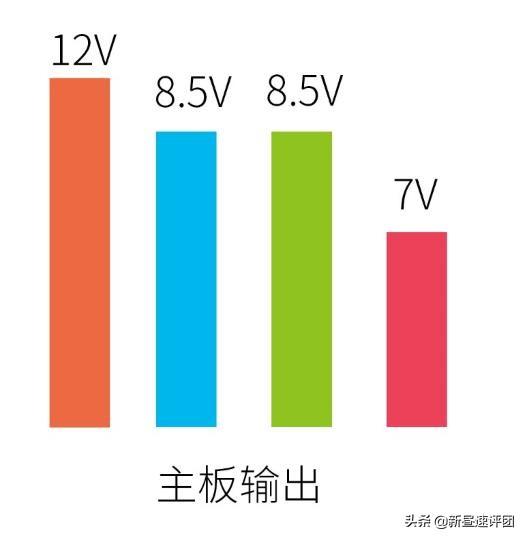

那么主板这边输出的模拟信号可能是这样的


如果我的风扇这会儿它是这样的


那主板这一瞬间输出的信号就大概是这样子

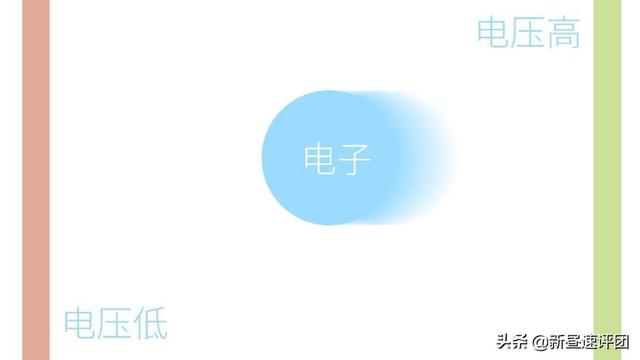

为什么越红电压越低,因为电势差越大那么LED灯此时正负极的电压也就越高


12V RGB接口的缺陷

刚刚我们说了12V是模拟信号,那么12V如果接反的话会怎么样还没有说明

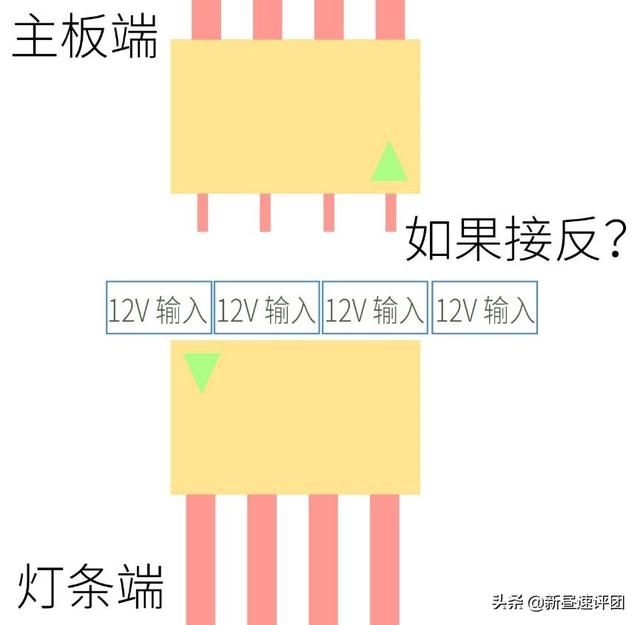

当接反后,是这个样子的,我们灯条相当于收到了一个反向电流,有一路的灯它的电压会反向

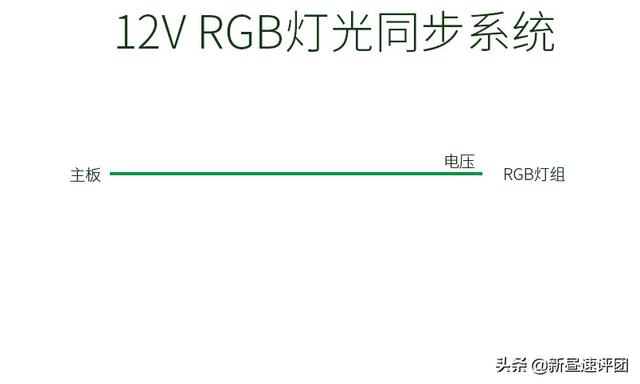

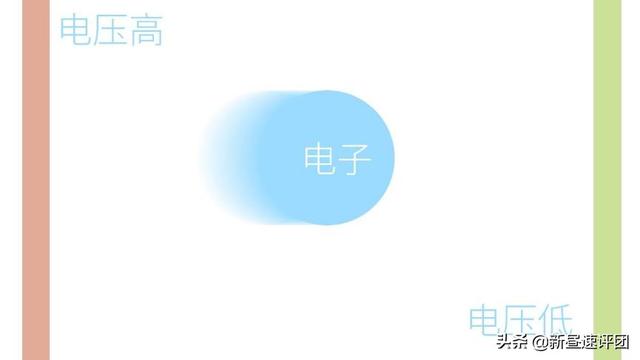

为什么会如此?这是因为,电压的变动导致的,正常情况下,电流方向是这样的(这边有bug,方向我画错了)

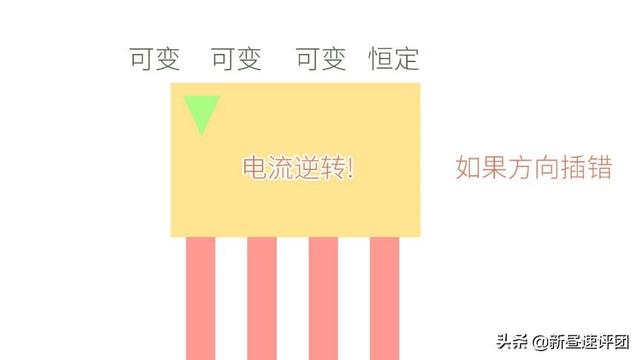

如果恒定电压那部分接反了,接到另一头去,那么就变成这样了

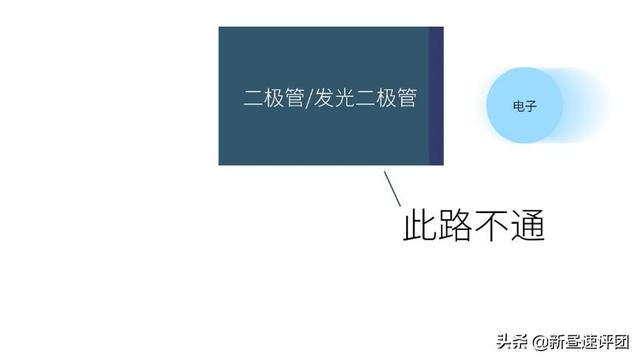

LED灯全称是发光二极管,是一种电转换为光的发明,它也具有二极管的特点,所以你如果接反,如果有限流电阻,那么还是能抵挡一下反向电流的


但如果,你反接后正好电势差大于二极管的反向忍耐电压,那么就会造成一些麻烦的问题了,比如损坏

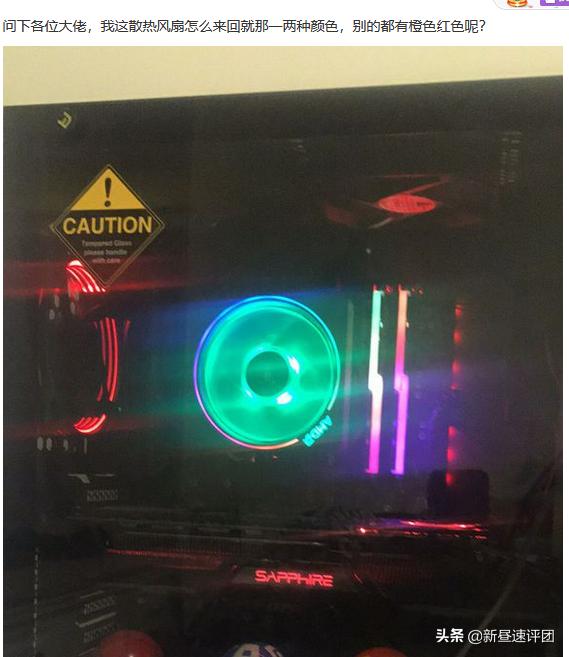

如果RGB灯里面的LED灯部分烧毁了,那直接结果大概是这个样子


5V ARGB原理与优势

5V ARGB是让我觉得真正的设计完善的接口和标准,如果说12V RGB像是水车发电机,那5V ARGB应该就是核能蒸汽机系统了。这种设计完全杜绝了反接的问题

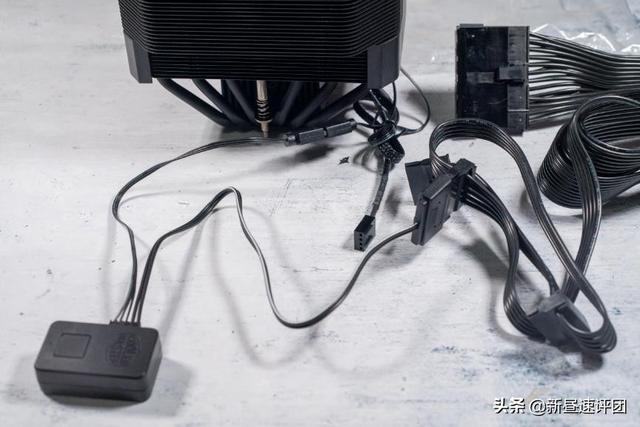

5V ARGB这个线路我试着测试了一下,因为我目前没有5V ARGB的板子所以使用散热器自带的控制器来让它独立运行一下

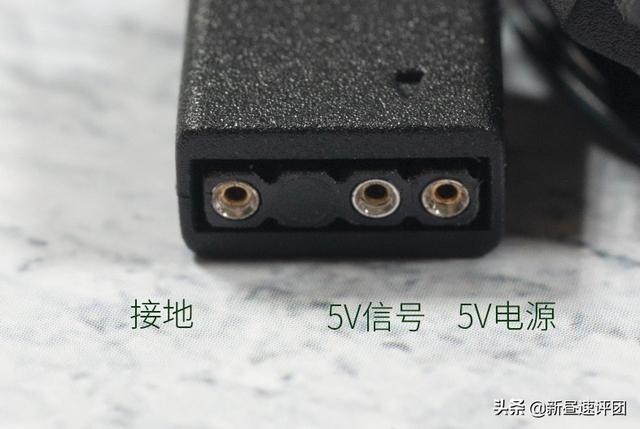

测试接口定义,只有三根线,少了一根,很明显,它并不是再使用模拟信号了


测量出来线路的定义如下


支持5V ARGB的主板它所发出来的是数字信号,跑协议,每个ARGB风扇都自带有控制器,相当于一个小型的系统,当然他们应该是设计了专用的芯片

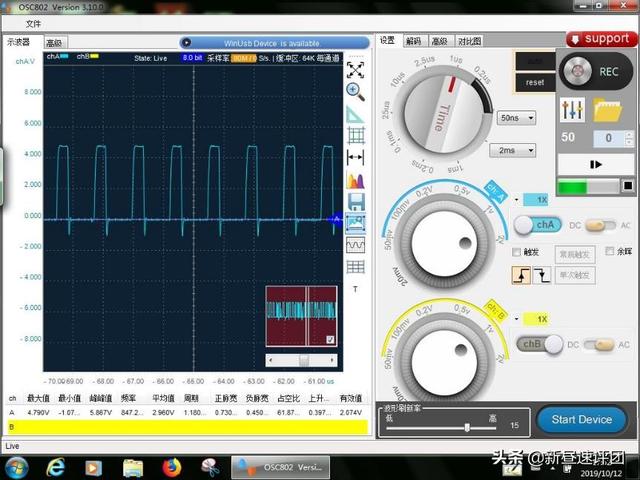

控制端传送的信号间隔是0.435us,如果不算上信号间隔,大约是1秒传输280KB的数据


也因为有控制器的存在,可以对上面的灯珠进行单独的控制,而不是只能发出一种颜色


12V和5V,在灯光系统这一块有比较大的区别。5V的可操作性也远远好于单条线路的12V RGB系统

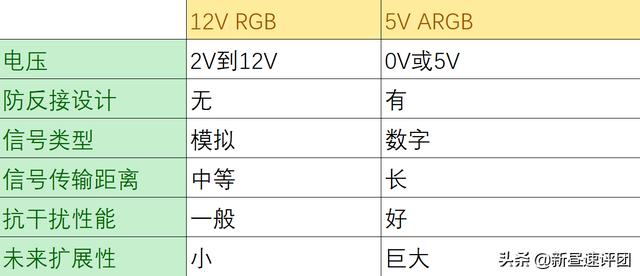

列了一个表格提供二者的直接参考


总结

12V RGB和5V ARGB,目前来看前者是具有绝对的优势,而这个问题其实是和成本有关系,目前来看,5V ARGB需要在RGB的设备上配置专门的芯片来解码数字信号,主板也要配置芯片去输出ARGB信号,并且芯片造价似乎并不便宜,现有市场上,12V和5V差了一倍的价格。

不过不管怎么样,5V也应该是未来电脑的趋势,甚至可能会有无线传输产品?说不一定呢
