本文介绍了如何在Creo中通过方程创建基准曲线，以此来制作平面涡卷弹簧。步骤包括新建零件文件，插入基准曲线，选择从方程，定义螺旋曲线方程，然后使用扫描伸出项完成弹簧创建。此外，文章还涵盖了Creo/Proe软件的基础到高级应用，包括曲面造型、模具知识和产品设计实战。
我们可以通过方程创建基准曲线作为轨迹线，然后使用扫描伸出项创建一个平面涡卷弹簧或者蝶形弹簧。
步骤如下：

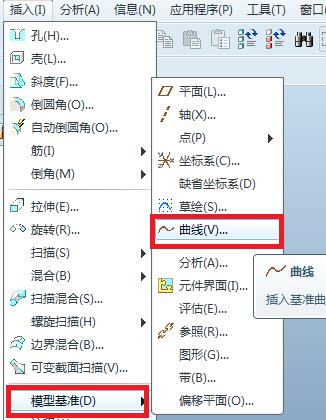

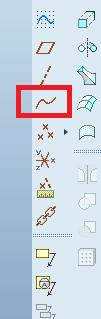

1)新建一个零件文件，点击【插入】——【基准曲线】或者在工具栏点击
2)出现曲线选项菜单管理器，选择【从方程】并点击确定。如图。

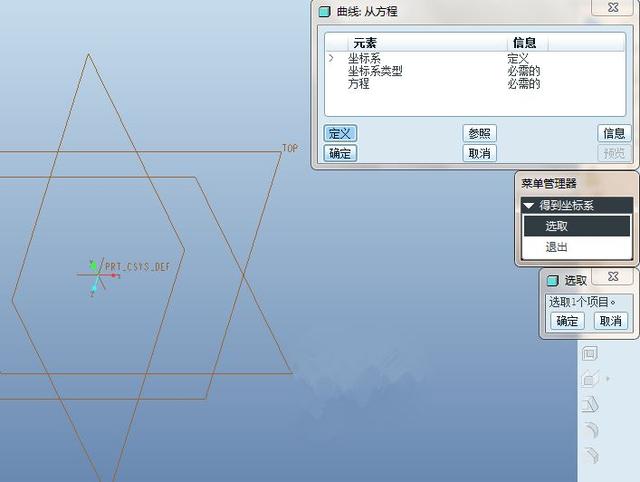

3)出现【从方程】对话框，我们需要选择一个坐标系，点击模型树中的坐标系，此时出现如下对话框。
我们需要定义坐标系的类型，这里选择圆柱。
4)接下来出现记事本窗口，我们在这个窗口输入定义螺旋曲线的方程，输入内容如下：
R = 50 + t * (120)
Theta = t * 360 * 5
Z = 0

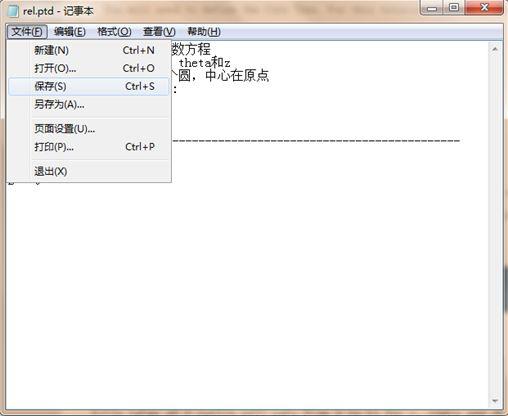

输入完成后点击保存并关闭记事本窗口。

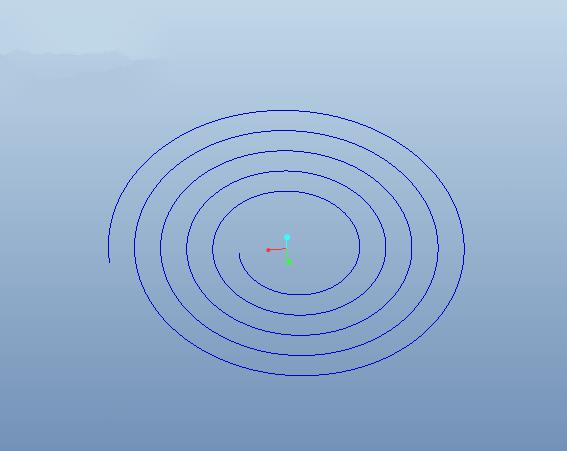

5)点击确定，这时我们就可以看见我们创建的螺旋曲线了。如图。

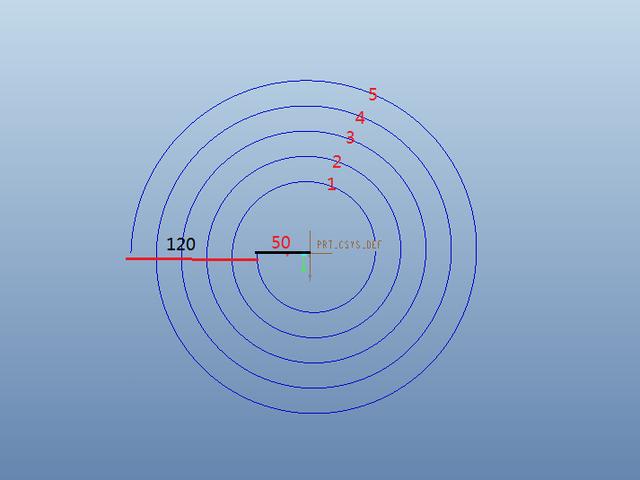

这个图片能够帮助你更好的了解上面方程的意思。

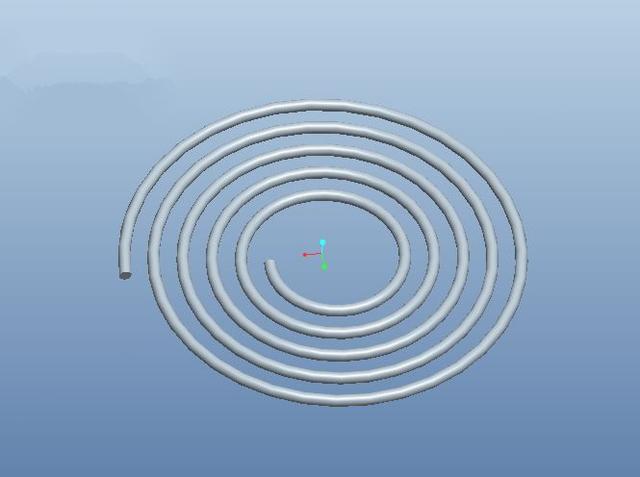

6)使用扫描特征完成蝶形弹簧的创建。点击【插入】——【扫描】——【伸出项】。
7)完成。
