Creo小工具操作手册

文章目录：

1. 部署说明

1.1 工具包部署

1.2 手动加载—适用于不经常使用

1.3 自动加载—经常使用

2. 操作说明

2.1 打开同名工程图

2.2 新建同名工程图

2.3 打开工程图活动模型

2.4 右键重命名模型

2.5 重复上一个命令

2.6 批量执行映射键

2.7 批量重命名

2.8 打散族表

2.8.1 打散族表

2.8.2 打散目录下族表

2.9 声明记事本

2.10 声明特征参数：同名参数赋值

2.11 参数拷贝管理

2.12 模型及工程图批量备份

2.13 清除小版本

2.14 图层整理

2.15 快速接收发布几何

2.16 参数重命名

3. 选项

4. 关于

---

1. 部署说明

1.1 工具包部署

        将文件夹“CreoCustomizeTool”放到D:\PTC下，确保“CreoCustomizeTool”所在文件夹和".\ CreoCustomizeTool\bin\protk.dat"文件中的路径一致。（可以放到其他路径下，保证两个路径一致即可。）

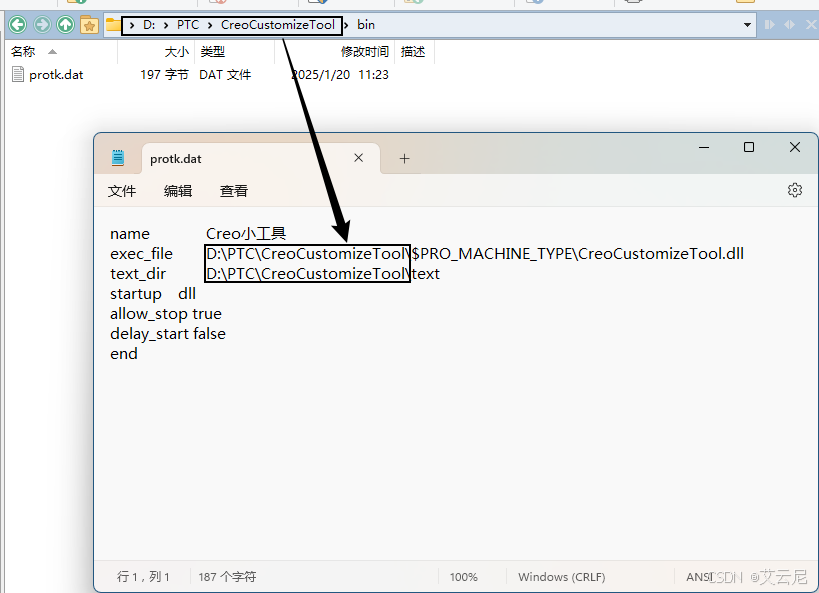

图 1 工具路径

1.2 手动加载—适用于不经常使用

1. 打开Creo软件；
2. 选择“实用工具”工具下拉选项“辅助应用程序”，弹出辅助应用程序对话框；
3. 点击“注册”选择目录“D:\PTC\CreoCustomizeTool\bin”下的protk.dat文件，打开后工具显示到列表中；
4. 选择列表中的文件，选择“启动”，关闭辅助应用程序对话框。

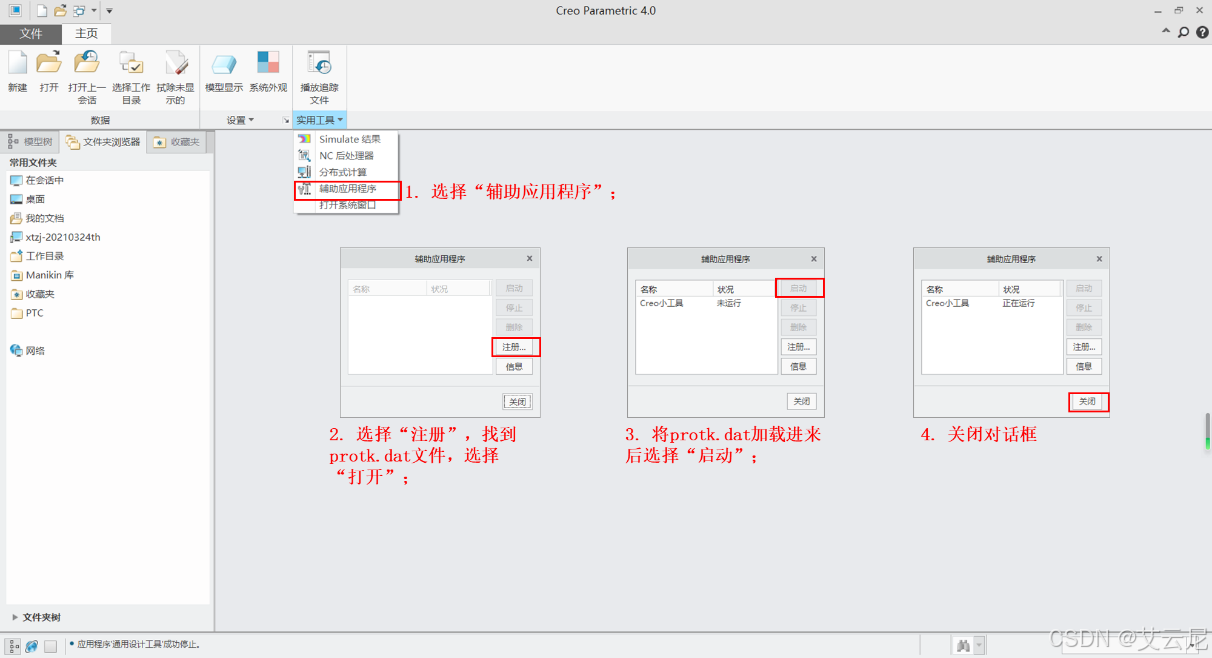

图 2 手动加载过程

1.3 自动加载—经常使用

        打开Creo安装目录“<安装位置> \Creo 4.0\M150\Common Files\text”下的config.pro文件，在config.pro文件中独立添加1行，内容如下：

        protkdat D:\PTC\CreoCustomizeTool\bin\protk.dat

        （格式为：protkdat+空格+protk.dat文件路径）

        注：protk.dat的路径根据实际放置路径填写，否则无法启动，路径设置详见1.1工具包部署。

        如果软件小版本与描述不同，需修改路径中的版本信息，例如Creo 4.0小版本为M060，则config.pro路径应改为“<安装位置> \Creo 4.0\M060\Common Files\text”。

---

2. 操作说明

2.1 打开同名工程图

        打开Creo模型，使用【打开工程图】功能打开同名工程图。

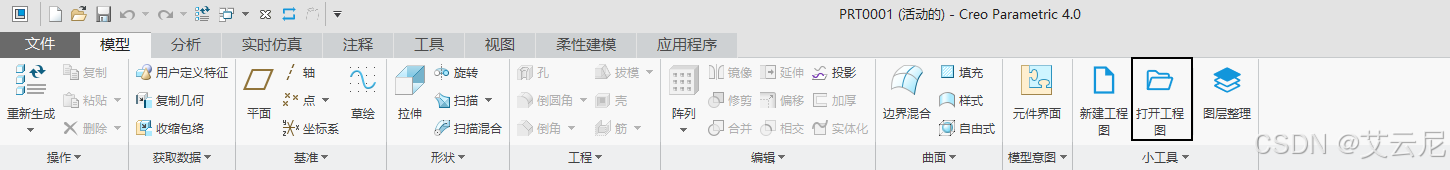

图 3 打开同名工程图

        在模型树选中模型右键菜单点击【打开同名工程图】功能可以打开该模型的同名工程图。
