1、什么是CEP？
- CEP即复杂事件处理（Complex Event Processing，CEP）。
- Flink CEP是在 Flink 中实现的复杂事件处理（CEP）库。
- CEP 允许在无休止的事件流中检测事件模式，让我们有机会掌握数据中重要的部分。
- 一个或多个由简单事件构成的事件流通过一定的规则匹配，然后输出用户想得到的数据 —— 满足规则的复杂事件。
- CEP用于分析低延迟、频繁产生的不同来源的事件流。CEP可以帮助在复杂的、不相关的事件流中找出有意义的模式和复杂的关系，以接近实时或准实时的获得通知并阻止一些行为。
- CEP支持在流上进行模式匹配，根据模式的条件不同，分为连续的条件或不连续的条件；模式的条件允许有时间的限制，当在条件范围内没有达到满足的条件时，会导致模式匹配超时。
- 功能点：
• 输入的流数据，尽快产生结果
• 在2个event流上，基于时间进行聚合类的计算
• 提供实时/准实时的警告和通知
• 在多样的数据源中产生关联并分析模式
• 高吞吐、低延迟的处理
2、Flink CEP的特点

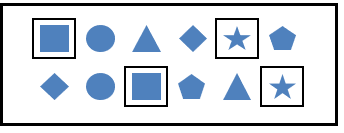

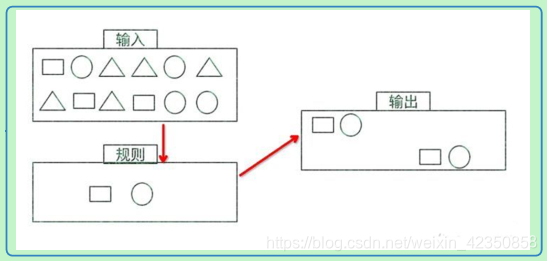

- 目标：从有序的简单事件流中发现一些高阶特征。
- 输入：一个或多个由简单事件构成的事件流。
- 处理：识别简单事件之间的内在联系，多个符合一定规则的简单事件构成复杂事件。
- 输出：满足规则的复杂事件。

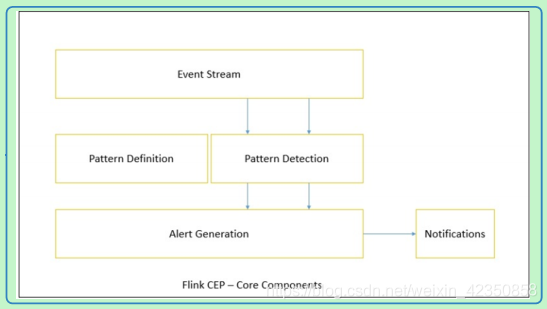

3、Flink CEP的组件
• Event Stream
• pattern定义
• pattern检测
• 生成Alert
4、模式API
1）、概念
- 处理事件的规则，被叫做“模式”（Pattern）。

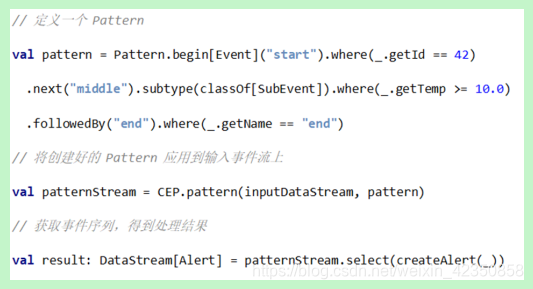

- Flink CEP 提供了 Pattern API，用于对输入流数据进行复杂事件规则定义，用来提取符合规则的事件序列。
2）、分类
-
个体模式（Individual Patterns）
a) 组成复杂规则的每一个单独的模式定义，就是“个体模式”。
b) 个体模式可以包括“单例（singleton）模式”和“循环（looping）模式”。单例模式只接收一个事件，而循环模式可以接收多个。

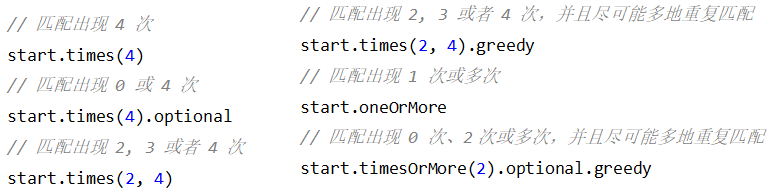

c) 量词（Quantifier）：可以在一个个体模式后追加量词，也就是指定循环次数
d) 条件（Condition）
-
每个模式都需要指定触发条件，作为模式是否接受事件进入的判断依据。
-
CEP 中的个体模式主要通过调用 .where() .or() 和 .until() 来指定条件。
-
条件的分类：
-
简单条件（Simple Condition）
- 通过 .where() 方法对事件中的字段进行判断筛选，决定是否接受该事件
- 通过 .where() 方法对事件中的字段进行判断筛选，决定是否接受该事件
-
组合条件（Combining Condition）
- 将简单条件进行合并；.or() 方法表示或逻辑相连，where 的直接组合就是 AND
- 将简单条件进行合并；.or() 方法表示或逻辑相连，where 的直接组合就是 AND
-
终止条件（Stop Condition）
- 如果使用了 oneOrMore 或者 oneOrMore.optional，建议使用 .until() 作为终止条件，以便清理状态
-
迭代条件（Iterative Condition）
- 能够对模式之前所有接收的事件进行处理。
- 调用 .where( (value, ctx) => {…} )，可以调用 ctx.getEventsForPattern(“name”)
-
-
-
组合模式（Combining Patterns，也叫模式序列）
- 很多个体模式组合起来，就形成了整个的模式序列；模式序列必须以一个“初始模式”开始：
- 很多个体模式组合起来，就形成了整个的模式序列；模式序列必须以一个“初始模式”开始：
-
模式组（Groups of patterns）
- 将一个模式序列作为条件嵌套在个体模式里，成为一组模式
5、模式序列
1）、严格紧邻（Strict Contiguity）
- 所有事件按照严格的顺序出现，中间没有任何不匹配的事件，由 .next() 指定。
- 例如对于模式”a next b”，事件序列 [a, c, b1, b2] 没有匹配项。
2）、宽松近邻（ Relaxed Contiguity ）
- 允许中间出现不匹配的事件，由 .followedBy() 指定，首中即停止。
- 例如对于模式”a followedBy b”，事件序列 [a, c, b1, b2] 匹配为 {a, b1}。
3）、非确定性宽松近邻（ Non-Deterministic Relaxed Contiguity ）
- 进一步放宽条件，之前已经匹配过的事件也可以再次使用，由 .followedByAny() 指定。
- 例如对于模式”a followedByAny b”，事件序列 [a, c, b1, b2] 匹配为 {a, b1}，{a, b2}。
4）、无近邻关系
- .notNext() —— 不想让某个事件严格紧邻前一个事件发生。
- .notFollowedBy() —— 不想让某个事件在两个事件之间发生。
注意：
- 所有模式序列必须以 .begin() 开始。
- 模式序列不能以 .notFollowedBy() 结束。
- “not” 类型的模式不能被 optional 所修饰。
- 此外，还可以为模式指定时间约束，用来要求在多长时间内匹配有效。
6、模式的检测
- 指定要查找的模式序列后，就可以将其应用于输入流以检测潜在匹配。

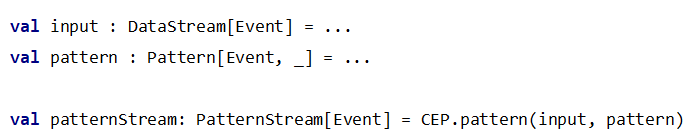

- 调用 CEP.pattern()，给定输入流和模式，就能得到一个 PatternStream。
7、匹配事件的提取

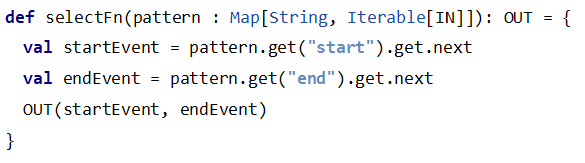

- 创建 PatternStream 之后，就可以应用 select 或者 flatselect 方法，从检测到的事件序列中提取事件了。
- select() 方法需要输入一个 select function 作为参数，每个成功匹配的事件序列都会调用它。
- select() 以一个 Map[String，Iterable [IN]] 来接收匹配到的事件序列，其中 key 就是每个模式的名称，而 value 就是所有接收到的事件的 Iterable 类型。
8、超时事件的提取
- 当一个模式通过 within 关键字定义了检测窗口时间时，部分事件序列可能因为超过窗口长度而被丢弃；
- 为了能够处理这些超时的部分匹配，select 和 flatSelect API 调用允许指定超时处理程序。
- 超时处理程序会接收到目前为止由模式匹配到的所有事件，由一个 OutputTag 定义接收到的超时事件序列。
- 通过within方法，我们的parttern规则限定在一定的窗口范围内。当有超过窗口时间后还到达的event，我们可以通过在select或flatSelect中，实现PatternTimeoutFunction/PatternFlatTimeoutFunction来处理这种情况。
模拟CEP超时事件的提取——Scala版本
package com.atguigu.flink.day7
import java.util
import org.apache.flink.cep.{PatternFlatSelectFunction, PatternFlatTimeoutFunction}
import org.apache.flink.cep.scala.{CEP, PatternStream}
import org.apache.flink.cep.scala.pattern.Pattern
import org.apache.flink.streaming.api.TimeCharacteristic
import org.apache.flink.streaming.api.scala._
import org.apache.flink.streaming.api.windowing.time.Time
import org.apache.flink.util.Collector
object OrderTimeoutDetect {
case class OrderEvent(orderId:String,eventType:String,eventTime:Long)
def main(args: Array[String]): Unit = {
val env: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
env.setParallelism(1)
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
val timeOutTag: OutputTag[String] = OutputTag[String]("timeoutTag")
val orderStream: KeyedStream[OrderEvent, String] = env.fromElements(
OrderEvent("order_1", "create", 2000L),
OrderEvent("order_2", "create", 3000L),
OrderEvent("order_1", "pay", 4000L)
)
.assignAscendingTimestamps(_.eventTime)
.keyBy(r => r.orderId)
val pattern: Pattern[OrderEvent, OrderEvent] = Pattern
.begin[OrderEvent]("create")
.where(_.eventType.equals("create"))
.next("pay")
.where(_.eventType.equals("pay"))
.within(Time.seconds(5))
val patternedStream: PatternStream[OrderEvent] = CEP.pattern(orderStream, pattern)
val selectFunc = (map:scala.collection.Map[String,Iterable[OrderEvent]],out:Collector[String])=>{
val create: OrderEvent = map("create").iterator.next()
out.collect("order id "+create.orderId+"is payed!")
}
val timeoutFunc = (map:scala.collection.Map[String,Iterable[OrderEvent]],ts:Long,out:Collector[String])=>{
val create: OrderEvent = map("create").iterator.next()
out.collect("order id " + create.orderId + " is not payed! and timeout ts is " +ts)
}
//todo 方法一：
val selectStream: DataStream[String] = patternedStream.flatSelect(timeOutTag)(timeoutFunc)(selectFunc)
selectStream.print()
selectStream.getSideOutput(timeOutTag).print()
//todo 方法二：
val selectStream1: DataStream[String] = patternedStream.flatSelect(timeOutTag, new MyPFTimeoutFunc, new MyPFSelectFunc)
selectStream1.print()
selectStream1.getSideOutput(timeOutTag).print()
env.execute()
}
class MyPFTimeoutFunc extends PatternFlatTimeoutFunction[OrderEvent,String] {
override def timeout(pattern: util.Map[String, util.List[OrderEvent]], timeoutTimestamp: Long, out: Collector[String]): Unit = {
val create: OrderEvent = pattern.get("create").iterator.next()
out.collect("order id " + create.orderId + " is not payed! and timeout ts is " +timeoutTimestamp)
}
}
class MyPFSelectFunc extends PatternFlatSelectFunction[OrderEvent,String] {
override def flatSelect(pattern: util.Map[String, util.List[OrderEvent]], out: Collector[String]): Unit = {
val create: OrderEvent = pattern.get("create").iterator().next()
out.collect("order id "+create.orderId+"is payed!")
}
}
}
模拟CEP超时事件的提取——JAVA版本
POJO类：
package com.atguigu.flink.day7;
public class OrderEvent {
public String orderId;
public String eventType;
public Long eventTime;
public OrderEvent() {
}
public OrderEvent(String orderId, String eventType, Long eventTime) {
this.orderId = orderId;
this.eventType = eventType;
this.eventTime = eventTime;
}
}
核心类：
package com.atguigu.flink.day7;
import org.apache.flink.api.common.eventtime.SerializableTimestampAssigner;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.cep.CEP;
import org.apache.flink.cep.PatternFlatSelectFunction;
import org.apache.flink.cep.PatternFlatTimeoutFunction;
import org.apache.flink.cep.PatternStream;
import org.apache.flink.cep.pattern.Pattern;
import org.apache.flink.cep.pattern.conditions.SimpleCondition;
import org.apache.flink.streaming.api.TimeCharacteristic;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.util.Collector;
import org.apache.flink.util.OutputTag;
import java.util.List;
import java.util.Map;
public class OrderTimeoutDetect {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
// 定义侧输出标签
OutputTag<String> outputTag = new OutputTag<String>("outputTag"){};
KeyedStream<OrderEvent, String> keyedStream = env.fromElements(
new OrderEvent("order_1", "create", 2000L),
new OrderEvent("order_2", "create", 3000L),
new OrderEvent("order_1", "pay", 4000L)
)
.assignTimestampsAndWatermarks(
WatermarkStrategy
.<OrderEvent>forMonotonousTimestamps()
.withTimestampAssigner(new SerializableTimestampAssigner<OrderEvent>() {
@Override
public long extractTimestamp(OrderEvent element, long recordTimestamp) {
return element.eventTime;
}
})
)
.keyBy(r -> r.orderId);
Pattern<OrderEvent, OrderEvent> pattern = Pattern
.<OrderEvent>begin("create")
.where(new SimpleCondition<OrderEvent>() {
@Override
public boolean filter(OrderEvent value) throws Exception {
return value.eventType.equals("create");
}
})
.next("pay")
.where(new SimpleCondition<OrderEvent>() {
@Override
public boolean filter(OrderEvent value) throws Exception {
return value.eventType.equals("pay");
}
})
.within(Time.seconds(5));
PatternStream<OrderEvent> patternedStream = CEP.pattern(keyedStream, pattern);
SingleOutputStreamOperator<String> singleOutputStreamOperator = patternedStream.flatSelect(outputTag, new timeoutFunc(), new selectFunc());
singleOutputStreamOperator.print();
singleOutputStreamOperator.getSideOutput(outputTag).print(">>>>");
env.execute();
}
private static class timeoutFunc implements PatternFlatTimeoutFunction<OrderEvent, String> {
@Override
public void timeout(Map<String, List<OrderEvent>> pattern, long timeoutTimestamp, Collector<String> out) throws Exception {
OrderEvent create = pattern.get("create").iterator().next();
out.collect("order id " + create.orderId + " is not payed! and timeout ts is " + timeoutTimestamp);
}
}
private static class selectFunc implements PatternFlatSelectFunction<OrderEvent,String> {
@Override
public void flatSelect(Map<String, List<OrderEvent>> pattern, Collector<String> out) throws Exception {
OrderEvent create = pattern.get("create").iterator().next();
out.collect("order id " + create.orderId + " is payed!");
}
}
}
