WLAN拓扑结构介绍---WDS| Mesh组网方式

7、WLAN拓扑结构介绍内容
Ad-hoc组网拓扑（IBSS）
基础架构组网拓扑
WDS组网拓扑
Mesh组网拓扑

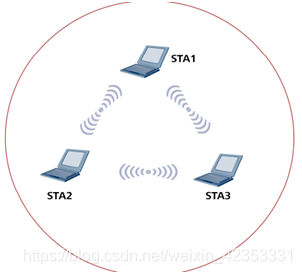

1、Ad-hoc拓扑

1. Ad-Hoc拓扑的无线网络:是由无线工作站STA组成，用于一台无线工作站和另一台或多台其他无线工作站的直接通讯，该网络无法接入到有线网络中，只能独立使用。无需AP，安全由各个客户端自行维护。
2. 采用这种拓扑结构的网络，各站点竞争公用信道，但站点数过多时，信道竞争成为限制网络性能的要害，因此，这种拓扑结构比较适合小规模、小范围的WLAN系统组网。
3. 点对点模式中的一个节点必须能同时“看”到网络中的其他节点，否则就认为网络中断，因此对等网络只能用于少数用户的组网环境，比如4至8个用户。
   2、DS基本概念
   DS：分布式系统：是接入点之间转发帧的骨干网络，因此称为骨干网（backbone network）；

   当几个接入点串联以覆盖较大区域时，彼此之间必须相互通信以掌握移动式工作站的行踪。
   分布式系统属于802.11的逻辑组件，负责将帧转送至目的地。
   在商业上获得成功的产品几乎都是以Ethernet为骨干网络。
   分布式系统必须负责追踪工作站实际的置以及帧的传送，若要传送帧给某个移动工作站，分布式系统必须负责将之传递给服务改移动工作站的接入点。

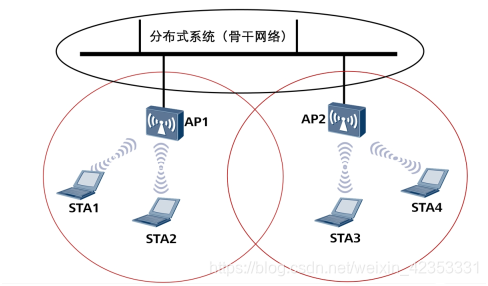

   如图所示：如果STA1想要访问STA3，那么STA1将帧传给AP1，AP1连接的分布式系统必须负责将帧传送给STA3连接的AP2，再由AP2将帧传送给STA3。

3、基础架构拓扑：

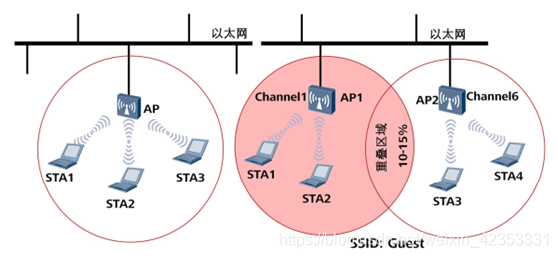

802.3以太网网络引入一个AP，无线网络中所有主机通过AP来通信。
无线接入点AP也为半双工的模式，用于在无线STA和有线网络之间接收、缓存和转发数据，所有的无线通讯都经过AP完成。
