该消防水泵的吸水的管径大于300mm，根据《消防给水及消火栓系统设计规范》的要求，应设置电动阀门，该图片采用的是明杆闸阀。真空压力表的位置设置错误，应设置在过滤器后。

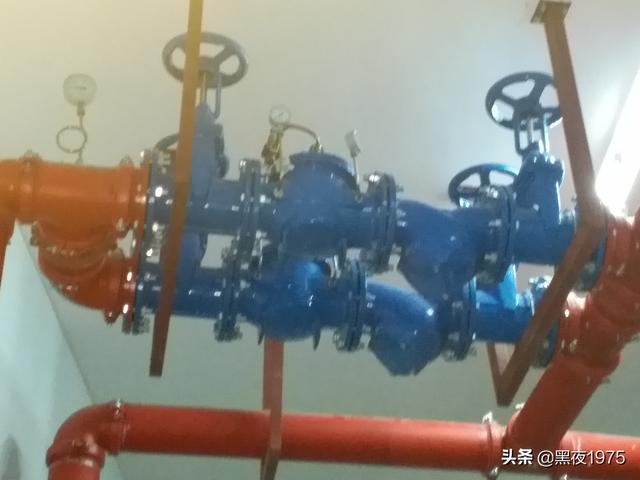

该图片是利用减压阀组对系统的超压部分进行减压，一用一备两组，满足规范要求，但没有在减压阀后设置安全阀，根据《消防给水及消火栓系统设计规范》的要求应设置满足系统安全要求的安全阀，同时管网上没有标注水流方向。

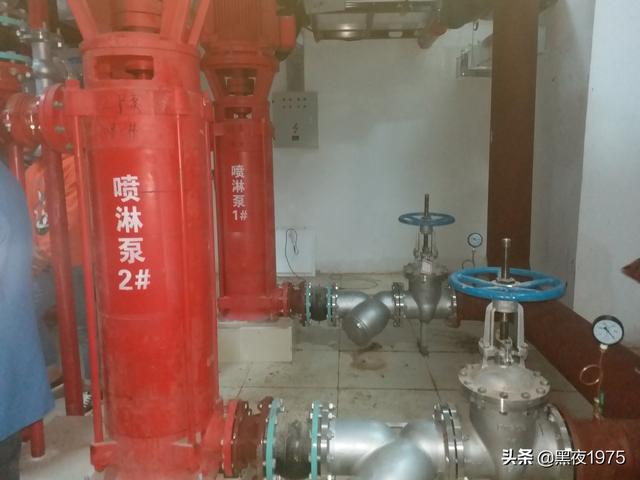

该图中可以看出两个喷淋泵的吸水是从一根环状管网进行吸水，但是两组泵之间的连通管上没有设置控制阀，一旦某一个泵组出现故障需要检修，则两组消防泵均应停水，不能使用，不满足规范规定的互为备用的条件。吸水管与泵的连接采用大小头进行连接，应根据规范要求采用偏心异径接头进行连接，并满足管顶平接。

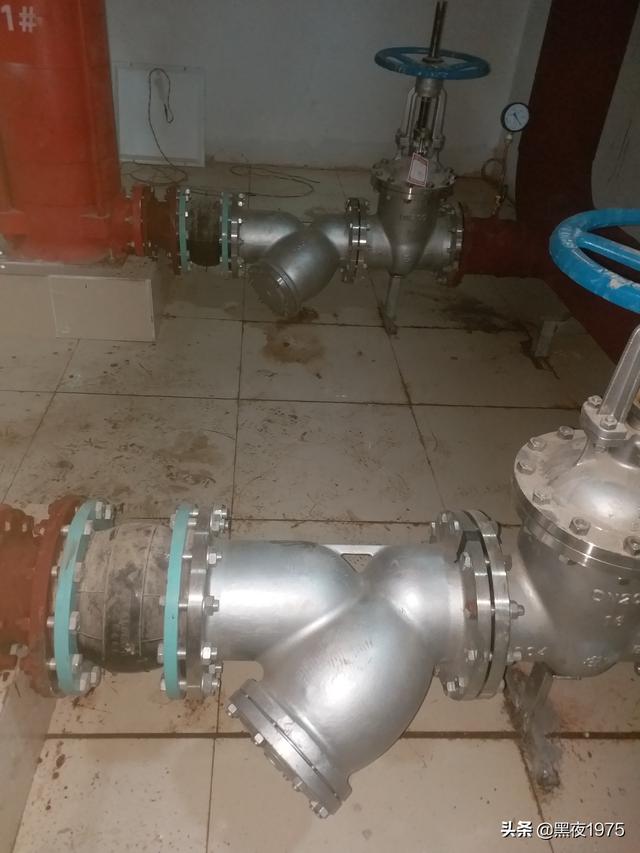

从该图中可以看出，消防泵的吸水管上设置有过滤器，但是过滤器没有正确的安装在吸水管上，过滤口从图中可以看出是歪的。明杆闸阀的支护利用一根钢管不符合要求。

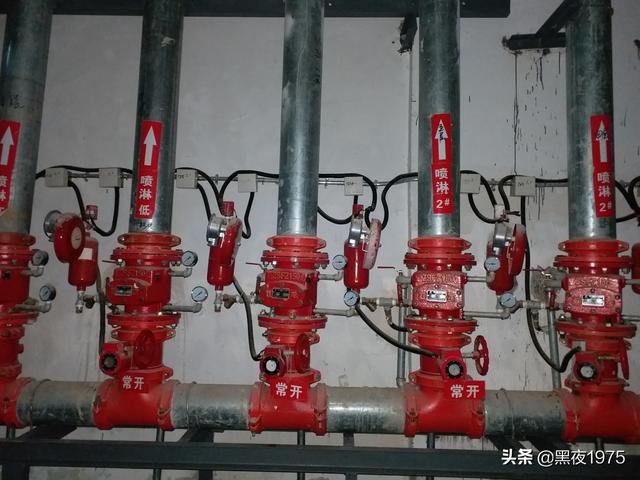

从图中可以看出地区的湿式报警阀阀前后的压力均为0，说明管网没有水，系统不能使用。水力警铃设置在湿式报警阀旁边，而湿式报警阀设置在泵房内，其不满足规范要求设置在值班室或经常有人的地方。压力开关和信号蝶阀的穿线不到位，且没有采用防水锁母进行防护。

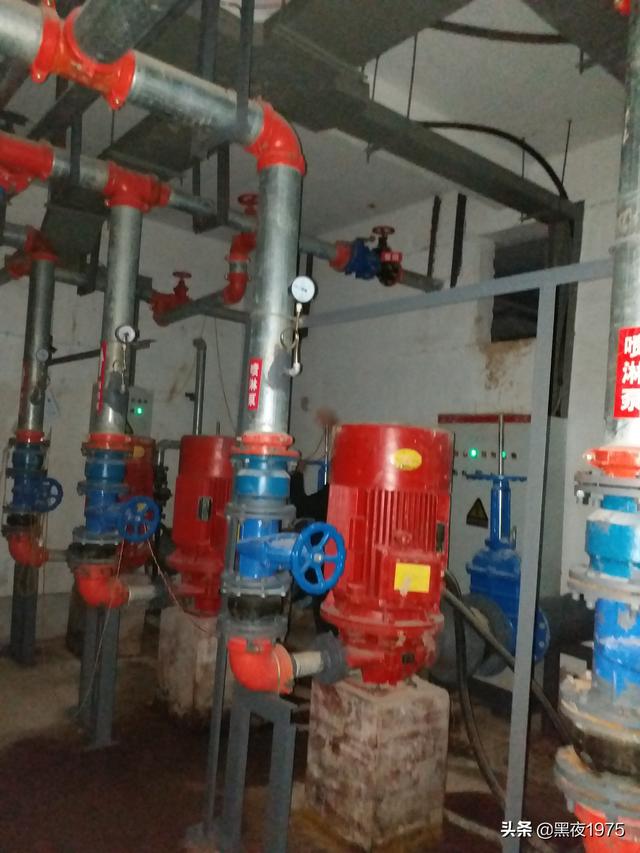

从这张图片中可以看出存在这么几个问题;1、消防水泵出水管上设置的压力表位置不正确，应设置在闸阀和止回阀之间；2、试水装置的接入位置不正确，应设置在闸阀和止回阀之间，图中接入的位置无法测试泵的参数；3、吸水管上未装压力表、真空表或真空压力表；4、出水管上设置暗杆闸阀，根据规范要求应设有标志和开启刻度，或改成设置明杆闸阀。
