过滤设置_过滤器之给水

《建筑给水排水设计标准》GB 50015-2019(以下简称“建水标”)

《消防给水及消火栓系统技术规范》GB 50974-2014(以下简称“消水规”)

《水喷雾灭火系统技术规范》GB 50219-2014(以下简称“水雾规”)

《细水雾灭火系统技术规范》GB 50898-2013 (以下简称“细雾规”)

《自动喷水灭火系统设计规范》GB50084-2017(以下简称“喷规”)

过滤器分为以下五类：Y型、T型、锥形、篮式及反冲洗过滤器。《石油化工泵用过滤器选用、检验及验收》 SH/T3411-1999 第4.2.4条：管道直径小于DN400时，宜选用Y型或T型过滤器，当管道直径大于等于DN400时，宜选用篮式过滤器。建筑给水设计一般选用Y型过滤器。

相关资料规定：

一、“建水标”第3.5.15条：给水管道的管道过滤器设置应符合下列规定：

1 减压阀、持压泄压阀、倒流防止器、自动水位控制阀、温度调节阀等阀件前应设置过滤器；

2 水加热器的进水管上，换热装置的循环冷却水进水管上宜设置过滤器；

3 过滤器的滤网应采用耐腐蚀材料，滤网网孔尺寸应按使用要求确定。

“建水标”第3.7.16条：给水管道上各类附件的水头损失，应按选用产品所给定的压力损失值计算。在未确定具体产品时，可按下列情况确定：管道过滤器的局部水头损失，宜取0．01MPa；(过滤器流速是多少，管径是多少，对应的损失又是多少？)

二、“消水规”第5.1.15条：消防水泵吸水管可设置管道过滤器，管道过滤器的过水面积应大于管道过水面积的4倍，且孔径不宜小于3mm。

三、《建筑给水减压阀应用技术规程》(CECS109：2013)第3.2.12条：减压阀组中管道过滤器的过滤网应选用防锈性能为S30408及以上的不锈钢材质，并应符合下列要求：

1 过滤器的滤网网孔总有效过流面积应为管道过流面积的1．5倍～2倍及以上；

2 网孔直径不宜大于2mm或在20目～40目之间。

四、“水雾规”第4.0.2条：水雾喷头的选型应符合下列要求：……；3 离心雾化型水雾喷头应带柱状过滤网。

“水雾规”第4.0.5条：雨淋报警阀前的管道应设置可冲洗的过滤器，过滤器滤网应采用耐腐蚀金属材料，其网网孔基本尺寸应为0. 600mm ~0. 710mm 。条文解释：结合国产水雾喷头内部水流通道口径确定。

五、“细雾规”第3.5.9条：在储水箱进水口处应设置过滤器，出水口或控制阀前应设置过滤器，过滤器的设置位置应便于维护、更换和清洗等。“细雾规”(强条)第3.5.10条：过滤器应符合下列规定：

1 过滤器的材质应为不锈钢、铜合金，或其他耐腐蚀性能不低于不锈钢、铜合金的材料；

2 过滤器的网孔孔径不应大于喷头最小喷孔孔径的80%。

其条文解释：网孔太大造成喷头堵塞，太小影响流量，同时应考虑对供水流量的影响。

六、《档案馆高压细水雾灭火系统技术规范》DAT45-2009中关于过滤器规定与“细雾规”规定一致。

七、“喷规”第6.2.5条：雨淋报警阀组的电磁阀，其入口应设过滤器。并联设置雨淋报警阀组的雨淋系统，其雨淋报警阀控制腔的入口应设止回阀。

八、《水力控制阀应用设计规程》CECS144：2002第4.1.3条：过滤器应符合下列规定：

1 滤网应有足够强度和刚度，制作材料宜采用不锈钢、铜；滤网孔口水流总面积应为管道截面面积的1.5～2 倍，孔数应为20～60 目；

2 应便于清污；

3 当选用 Y 型过滤器时，介质应自上而下或水平流动。

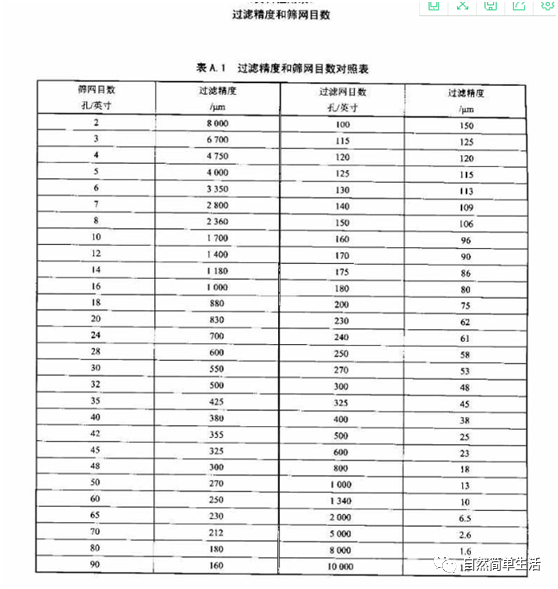

九、过滤器精度与筛网目数对照表，见表A.1

十、维护：过滤器每半年至少清洗一次。

十一、从以上资料可以看出：

1 一般，过滤器过滤网材质最低为304不锈钢(特殊介质除外)；

2 不同的系统对过滤器的过流面积及网孔的要求不一致，设计说明中明确，避免施工中乱用，造成系统隐患；

3 设置过滤器需要考虑堵塞、损失、喷头孔径等因素，损失根据样本查看工作曲线确定。
