国标电缆遵循GB/T-3956-2008标准，规定了20℃时导体的电阻上限，不适用于镀金属单线导体。涵盖了单芯和多芯电缆的绞合导体，同时包含铜和铝（及铝合金）导体的电阻要求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

2018-08-27 10:25

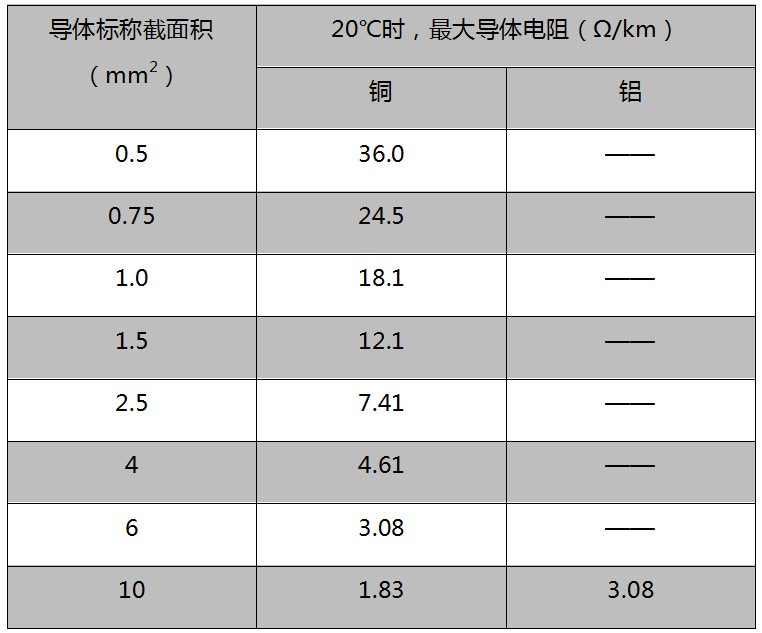

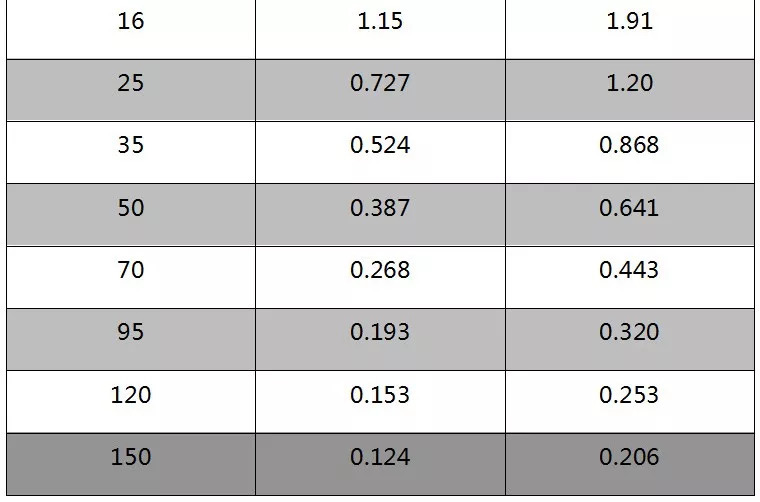

国标电缆，即各项指标都符合国家标准的电缆产品，包括导体、绝缘、护套等。按照国家标准 GB /T-3956-2008，导体在20℃时的电阻值，不能超过下面的数值。

说明：表格导体为「单芯和多芯电缆用第2中绞合导体」；铜导体的最大电阻值不适用于 「镀金属单线导体」；铝导体包括「铝和铝合金导体」
