热源塔型水源热泵机组，是以空气为热源，通过热源塔的热交换和热泵机组作用，实现制冷、蓄冰、供暖以及提供卫生热水等多种功能的产品。

冬天它利用冰点低于零度的载体介质，高效提取低温环境下相对湿度较高的空气中的低品位热能，实现低温热能向高温热能的传递，达到制热目的；

夏天由于热源塔的特殊设计，起到高效冷却塔的作用，将热量排到大气中实现制冷。

适用于长江以南地区冬季空调室外计算空气干球温度不低于-8℃，计算相对湿度不低于60%的气候条件（苏州-2.5℃，77%）。

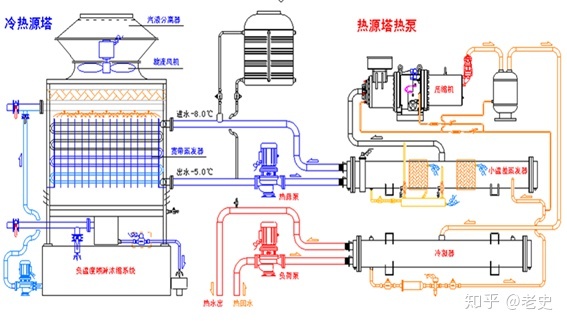

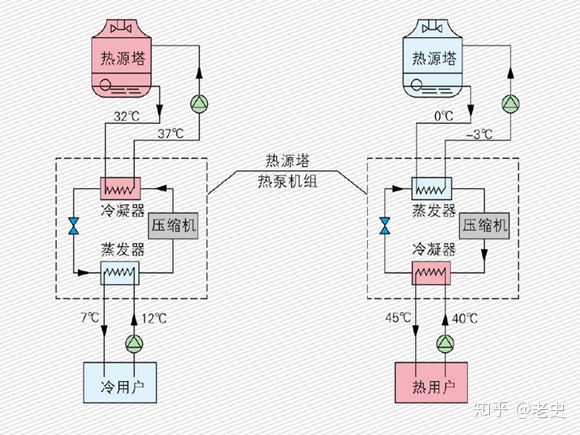

这就是热源塔热泵系统，左侧为夏季运行流程，完全和冷水机组的模式一样，右侧是经过阀门转换后转化为制热工况，大家注意通往热源塔进水温度为-3度，这个温度下水是要结冰的，所以里面添加了一些防冻剂，（甲醇、乙醇、乙二醇、水溶性酰胺和氯化钙、氯化钠等）。如果外界环境温度过低，防冻剂浓度增大，热源塔循环水的比热容会变小，换热效率降低，同时，因为浓度增大，溶液的粘度，密度等参数都有一定改变，这将导致水泵的扬程增大，功率增大。所以在温度低于-8时该系统不太适合。

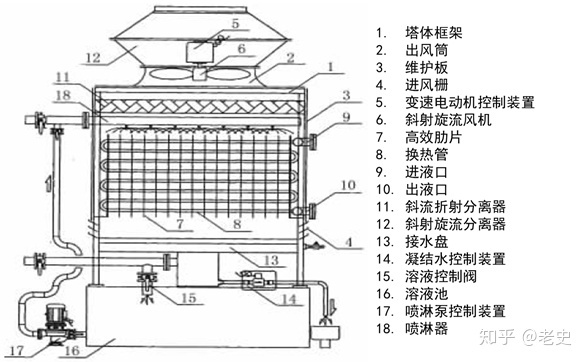

热源塔的构成：

热源塔开启时，室外空气从4进风栅进入塔内，和肋片及盘管换热，从上侧2出风筒排出。当环境温度大于1℃时，盘管表面不会结霜，14凝结水控制装置开启，直接把冷凝水排走。环境温度低于1度时，冷凝水易在盘管表面结霜，这时就会启动17喷淋泵，关闭14冷凝水。浓溶液从16溶液池送至18喷淋器，把高浓度溶液喷在盘管上面吸收冷凝水，稀释后经15溶液控制阀回至溶液池。喷淋液会被风吹走，会被冷凝水稀释，存在飘失损失和结露损失。当溶液池内浓度低到一定程度时，自动加药装置会自动加药提高其浓度。当室外空气湿度较低时，喷淋液也会因蒸发导致浓度过高，也需要补充水分。

塔身：

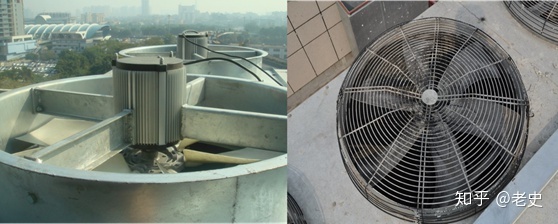

风机：

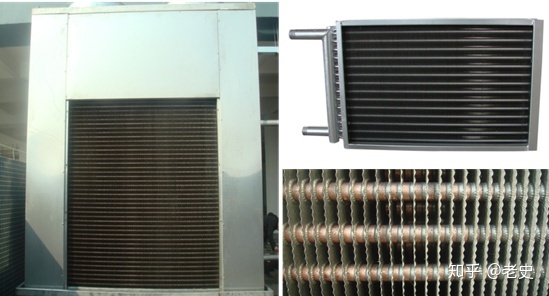

换热器：

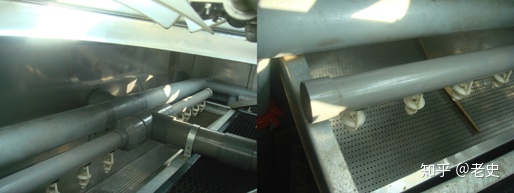

喷淋装置：

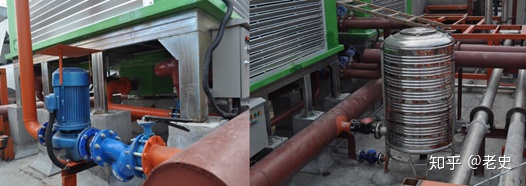

防冻、补水系统：

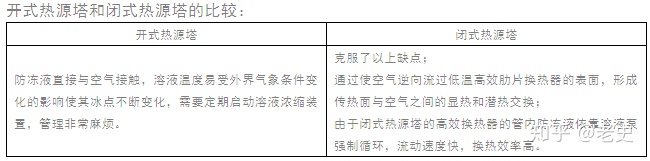

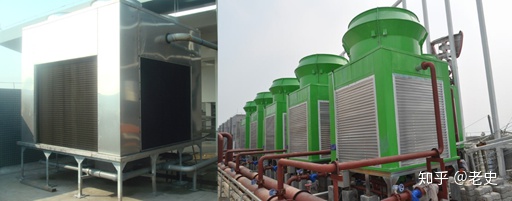

闭式热源塔：

循环介质一直都在管道内流动，不与外部空气相接触；

换热器为铜管、肋片；

喷淋装置主要用于喷洒防冻液，从而防止换热器表面结霜与结冰；

喷淋装置内的防冻液与循环介质并不混合。

闭式热源塔流程图：

开式热源塔：

循环介质在管道内流动，在塔内经过喷淋装置喷淋到换热器上，与空气直接接触；

换热器为填料（塑料、PVC、PP）；

喷淋装置主要用于喷洒循环介质，从而循环介质与空气相接触。

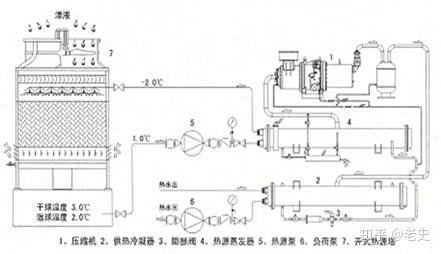

开式热源塔流程图：

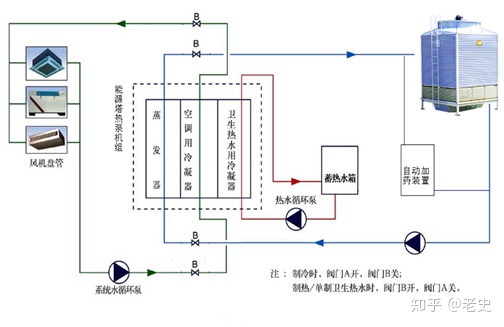

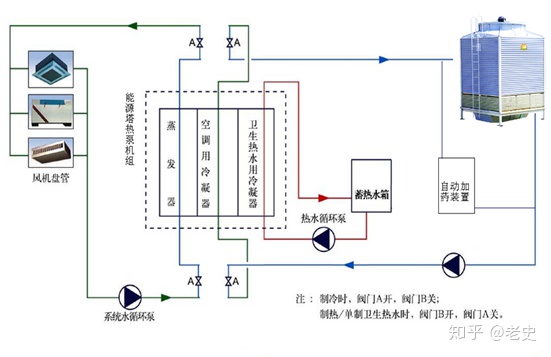

热源塔热泵系统流程图：

这几个阀门就是用来切换热泵机组的制冷、制热工况的。小型热泵机组（涡旋式风冷模块、涡旋式水地源热泵）都是通过切换制冷剂管路上的四通换向阀自动切换冷热工况，而对于大型的热泵机组（离心式，螺杆式）由于蒸发器和冷凝器都结构差异较大，蒸发器和冷凝器不能通过简单的四通换向阀切换，只能通过外加阀门切换冬夏工况。

单制冷系统图：

单制热系统图：

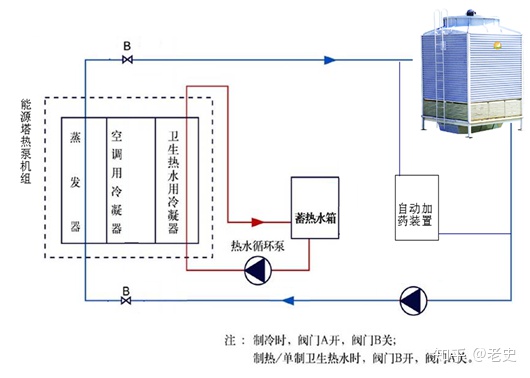

单制热水系统图：
