本文介绍了如何使用 Design Pattern Toolkit (DPTK) 进行模型驱动开发，通过一个简单的 Java 示例展示了如何从 XML 模型生成 Java 类。DPTK 的模式模板使用标记语言，支持 MVC 设计模式，可以生成复杂的构件。通过实例，逐步解释了创建模板、应用模式和生成 JavaBean 的过程，强调了模型驱动开发的目标和好处。
当大多数人想到模型驱动的开发时，首先出现在脑海中的是使用某种 UML 模型进行编码以及从该模型生成相应的构件。然而，事情并不总是这样的。模型存在于各种各样的地方。模型是任何驱动产生过程或行为的构件。
模型驱动的开发具有许多目标：
减少在开发常见的构件上耗费的时间。
维护最小限度的信息量。
以一种中立的方式对模型进行维护，这使得从相同的模型生成多种类型的实现和构件成为可能。例如，我们应该可以使用不同的模板从相同的模型中生成 Web UI 和本地的 GUI UI。
本文将通过设计模式工具箱来介绍模型驱动的开发，该工具箱是一种支持 Eclipse 的模板引擎，用来根据可自定义的、模型驱动体系结构转换(JET2 的一种推动技术，请参见参考资料部 分)生成相应的应用程序。我们将介绍设计模式工具箱 (DPTK) 中的代码生成机制的基本知识，与此同时，一并阐述引导您实现模型驱动开发 (MDD)的代码生成方面的一些良好设计。这些设计原则使得 DPTK 不仅仅只是玩具代码生成器，而是一种功能齐全的模型驱动的开发工具，可以生成非常复杂的系统。本文将重点关注于构建模式模板的基本原理。
有关更多的内容或下载设计模式工具箱，请访问 IBM alphaWorks。
DPTK 中的模式创造者使用标记来构建模式模板。这些标记具有特殊的行为，用来访问模型、执行逻辑并完成各种各样其他的任务。丰富的标记提供了大量的功能，并且实 际上代表了构建任何复杂的 MDD 转换所需的基本构件。模式模板的主要目标是生成相应的构件，然而正如我们将在下一部分中看到的，模式模板可以用来完成更多的任务。
为了能够更好地理解相关内容，让我们先来研究下面简单的模式模板：
图 1. 简单的模式模板

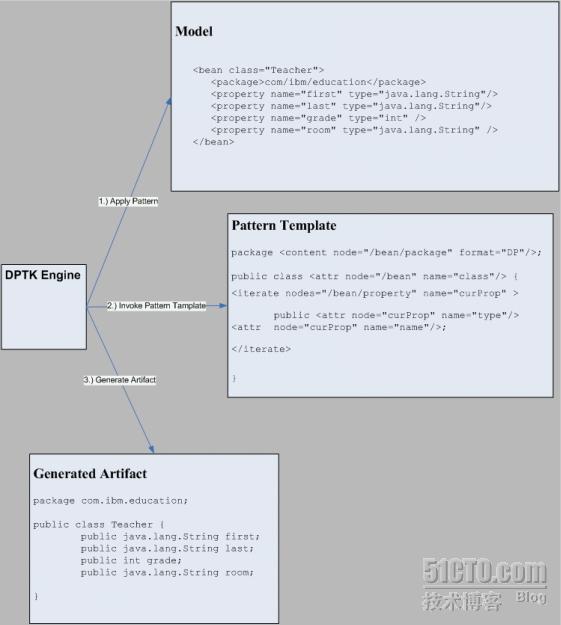

这是一个非常简单的 DPTK 视图：
该模式应用于简单的 XML 模型。
DPTK 引擎调用了一个模式模板。模式模板使用 DPTK 标记语言替换其中动态的部分。
并生成最终的构件。
从简单的 XML 声明生成相应的 Java™ 类并不是什么让人激动的事情，但是其目的是为对整个流程进行研究奠定基础。接下来，我们将对其进行更仔细的研究。
模型-视图-控制器 (MVC) 是一种常用的设计模式，用于构建许多不同类型的应用程序。例如，在 Java EE 中，诸如 JavaServer™ Faces 和 Struts 这样的框架都专门提供了 MVC 设计。MVC 允许应用程序中事务的分离，其中模型代表数据和业务逻辑，视图代表如何观察数据，而控制器则处理用户的输入、模型调用和视图选择。

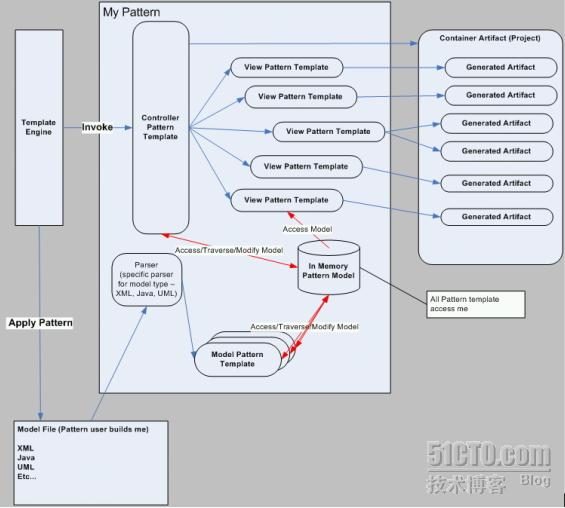

事实上，MVC 是使用设计模式工具箱构建 MDD 解决方案的一种优秀的设计模式。考虑一下图 2：
图 2. MVC 作为一种设计模式
DPTK 标记库包含各种各样的标记，它们可以用来完成许多任务。因此，我们可以使用特定的角色构建经过精心设计的模板。例如，控制器模式模板将生成许多构件的整体容器，并调用各种其他的模板，而这些模板将生成特定的构件。
通过下面一系列练习，您将可以通过示例了解并掌握如何使用 MVC 设计模式生成相应的构件。您可以在结尾处访问DPTK 并下载本文中的示例资料。
在进行模型驱动的开发的过程中，最好时刻将目标铭记于心。也就是说，手动地构建出第一个案例。这样，您就可以弄清楚究竟需要生成什么样的内容。在开 始这项工作前，我们将向您介绍一个示例样本(在后续的文章中，我们将讨论一些工具，这些工具可以用来对样本进行分析，以便生成模式本身)。在这个示例中， 我们提供了在 IBM Rational® Software Architect 中使用设计模式工具箱的相关说明。然而，也可以使用安装了 DPTK 插件的普通的 Eclipse 轻松地完成这个练习(请参见参考资料部分)。
启动 Rational Software Architect，并打开一个新的、空的工作区：

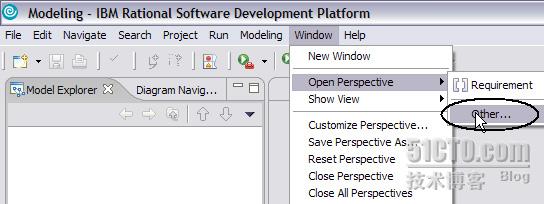

通过选择 Window => Open Perspective => Other(图 3)，切换到设计模式工具箱透视图。
图 3. Open perspective

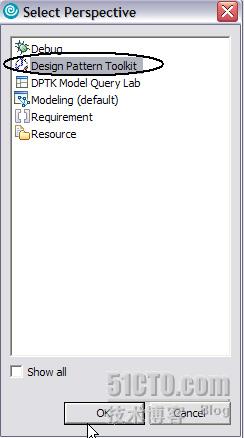

从对话框(图 4)中选择 Design Pattern Toolkit。
图 4. Select perspective
导入我们的示例 Java 样本，这是我们将要生成的 JavaBean 的示例：

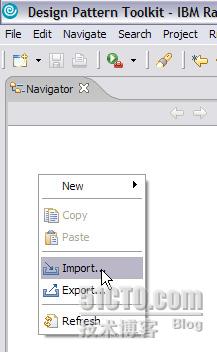

右键单击 Navigator 视图并选择 Import(图 5)。
图 5. 导入示例

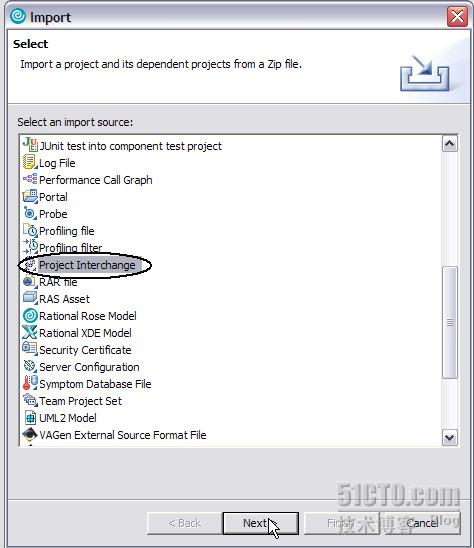

从导入向导中选择 Project Interchange。(如果您正使用普通的 Eclipse，可以对该项目进行解压，并将其作为一个已有的项目导入到您的工作区。)
图 6. 导入示例

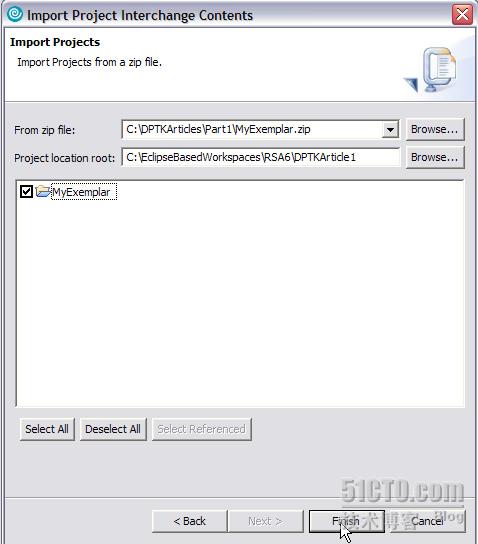

导航至下载资料并选择 MyExemplar.zip(图 7)。
图 7. 选择项目
选择 MyExemplar 项目，并按 Finish。
检查其中的构件：

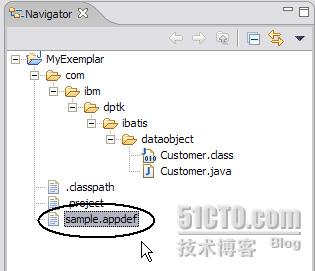

展开该项目(图 8)并打开文件 sample.appdef。
图 8. 打开示例

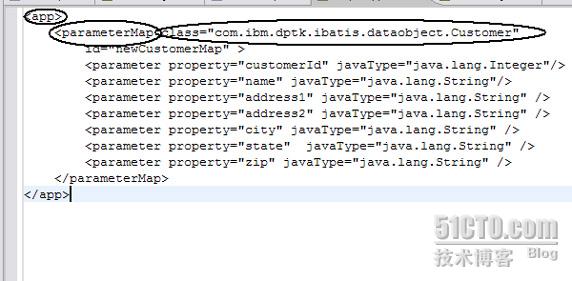

这个文件将包含大量的 XML 标记。对于那些熟悉 IBatis(请参见参考资料部分)的读者，您将注意到，这个 XML 模型(清单 1)反映了 iBatis 映射文件的 parameterMap 结构。它定义了 Java 类，以及每个属性的相关属性和数据类型，并且将作为生成过程的模型。
(请记住，这里的目标是熟悉如何编写模式模板。这里并没有给出维护模型的最佳实践。在实际情况下，输入和内部模型并不匹配。事实上，稍后我们将对内部模型进行修改。)
清单 1
id="newCustomerMap" >
如果打开 Java 类，您将发现一个简单的 JavaBean，它具有一些简单的属性以及相应的 setter 和 getter。在这个练习中，为了方便起见，我们根据 JavaBean 属性以及相应的 getter 和 setter 对其进行分组。这个 JavaBean 如下所示。
清单 2
public class Customer implements Serializable {
private java.lang.String address1;
/**
* Gets the address1
*
* @return Returns a java.lang.String
*/
public java.lang.String getAddress1() {
return address1;
}
/**
* Sets the address1
*
* @param java.lang.String
* The address1 to set
*/
public void setAddress1(java.lang.String address1) {
this.address1 = address1;
}
...
上面是一种非常简单的检查目标示例的方法。在许多情况下，模型和生成的构件并不是那么明显。我们将在后续的文章中演示更高级的分析技术，以便对样本进行分析并发现其中的模型。
为了使您清楚地了解如何创建和测试模式，现在我们将创建一个模式项目，并将这个模式应用于一个模型。
创建模式项目。

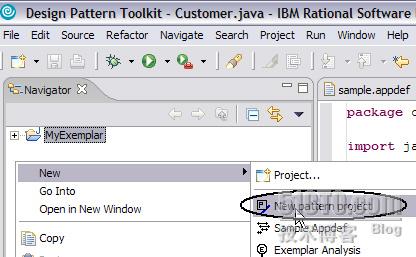

右键单击 Navigator 视图并选择 New => New pattern project。(图 9)
图 9. 创建新的模式

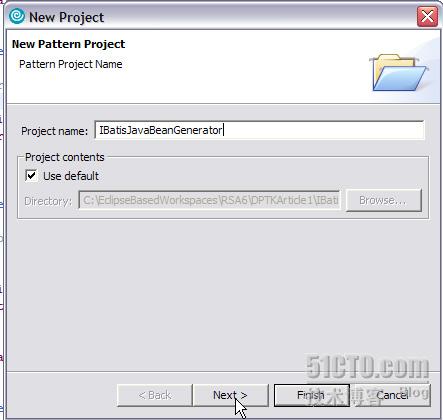

将该模式命名为 IBatisJavaBeanGenerator，然后按 Next(图 10)。
图 10. 创建新的模式

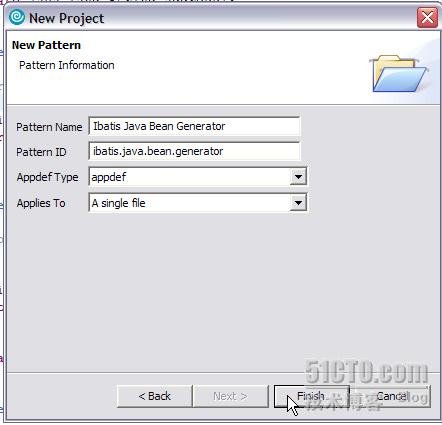

对下列字段进行验证或输入相应的值：
Pattern Name：输入模式名称。
Pattern ID：唯一模式 ID 值。
Appdef Type：保存您的模型的文件扩展名类型。当针对一个模型运行具有这种扩展名的模式时，这个模式将显示可适用于这个模型的模式的列表。
Applies To：表示该模型是否在单个文件中，即是否使用单个文件进行代码生成。
图 11. 创建新的模式
DPTK 设计为使用模型-视图-控制器模式。因此，设计模式工具箱项目向导创建了一个模型-视图-控制器的缺省项目结构。(图 12)
图 12. MVC 项目结构

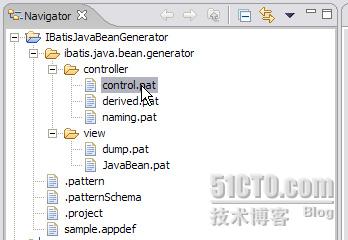

控制器文件夹下的模板将会用来实现生成过程。当您将模式应用于模型时，首先会调用 control.pat 文件。
在视图文件夹中，模式作者将存储用来表示数据视图的模板。
这个项目还创建了一个虚拟的 sample.appdef 文件(图 13)。在 Navigator 视图中选择该文件以打开它。
图 13. 虚拟的 sample.appdef 文件
图 14 中显示的是一个仅具有简单的 标记的 sample.appdef 文件。
图 14. 虚拟的 sample.appdef 文件
DPTK 还提供了简单的视图模板的示例，即 dump.pat 文件(图 15)。
图 15. 视图模板示例
如果打开这个 dump.pat 文件，您将发现另一个简单的文件，如清单 3 所示。这个文件采用了内存 (In-memory) 模型，并将其中的内容转储到一个文件中。
清单 3
<?xml version="1.0" encoding=""?>
attr node="/*/.." name=".name"/> PUBLIC "
name=".publicId"/>" "">

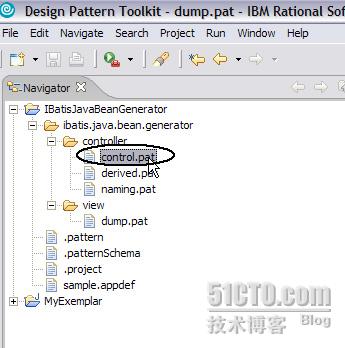

打开 control.pat 文件。(图 16)
图 16. 打开 control.pat 文件
清单 4 显示了 control.pat 文件中的内容。如果查看代码中的粗体部分，您将看到我们使用 模板标记来调用 dump.pat。这个 start 标记将调用模式模板，并将结果转储到指定的资源，在我们的示例中，是 dump.xml 文件。
清单 4
*** High-Level Controller
*** Apply naming conventions
*** Derive names and other data
*** Dump the modified appdef file for testing and debug purposes
replace="true"/>
现在我们可以来研究如何调用这些模式。

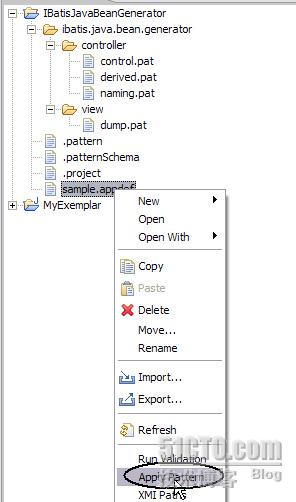

右键单击所包含的 sample.appdef 文件，然后选择 Apply Pattern。(图 17)
图 17. 应用模式

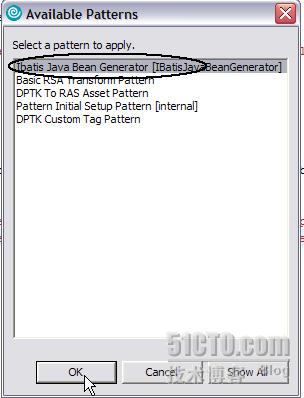

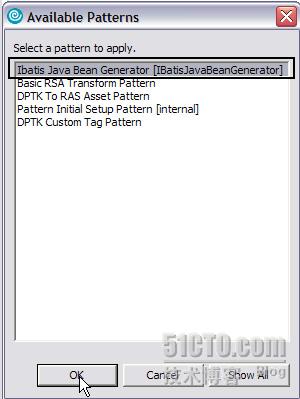

选择 Ibatis Java Bean Generator 并按 OK。(图 18)
图 18. 生成模式

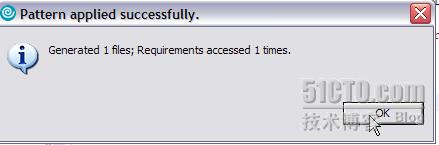

在生成该模式后，您应该看到图 19 中所示的文本框。
图 19. 成功地应用模式

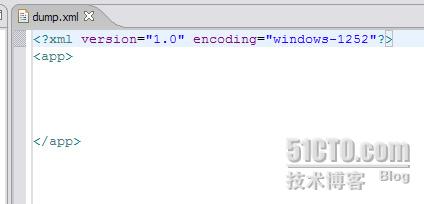

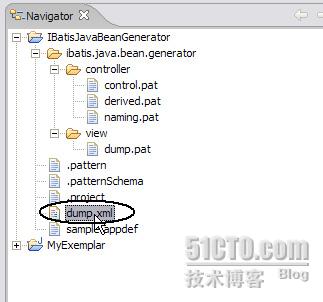

您应该还有一个名为 dump.xml 的文件(图 20)。
图 20. Dump.xml 文件
如果仔细检查 dump.xml (图 21)的内容，您将发现，它是一个复制了该模型的简单的 XML 文件。(当然这并不是什么非常令人激动的事情，但是对于调试来说却非常有用。)
图 21. Dump.xml 文件
如果您感兴趣，可以将 sample.appdef 从样本项目中复制到模式项目，并覆盖缺省的项目。
重新将该模式应用于 sample.appdef(图 22)。
图 22. 重新应用模式

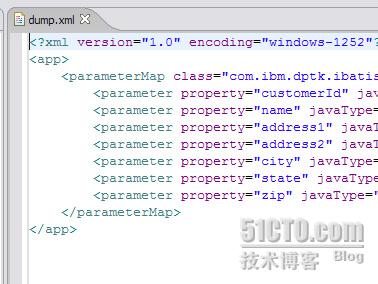

现在，dump.xml 文件应该包含了我们的样本模型。(图 23)
图 23. Dump.xml 文件
现在可以创建我们的第一个模板了。我们的目标是从 sample.appdef 文件生成一个 JavaBean。
要生成 Java 源文件，生成过程必须发生在一个 Java 项目中。设计模式工具箱可以生成各种各样的 Eclipse 项目类型，但是考虑到我们的目的，我们将手动地创建一个 Java 项目：

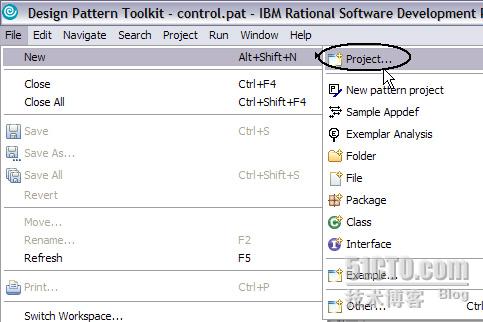

在设计模式工具箱中选择 File => New=> Project(图 24)。
图 24. 创建 Java 项目

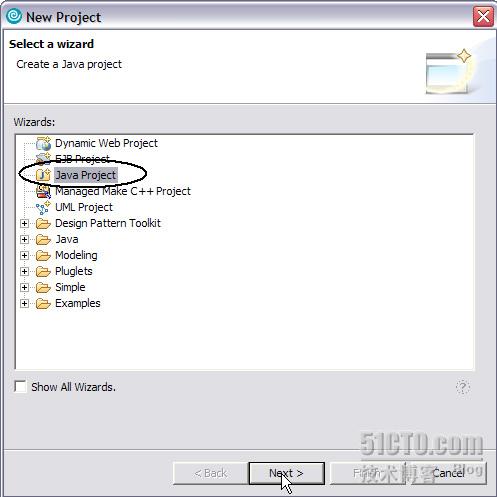

选择 Java Project(图 25)。
图 25. 创建 Java 项目

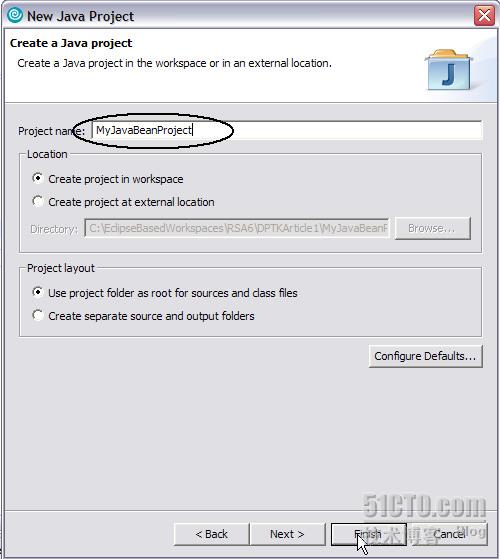

将该项目命名为 MyJavaBeanProject，并按 Finish(图 26)。
图 26. 创建 Java 项目

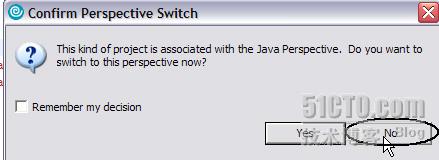

当询问是否切换到 Java 透视图时，回答 No(图 27)。
图 27. 拒绝透视图切换

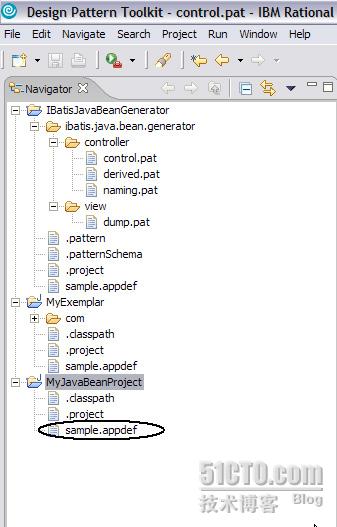

将 sample.appdef 文件从样本中复制到这个 Java 项目(图 28)。
图 28. 复制 sample.appdef 文件

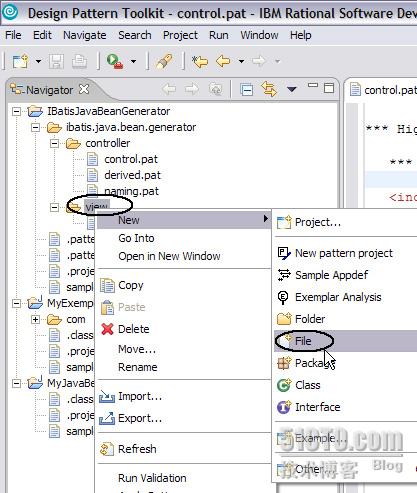

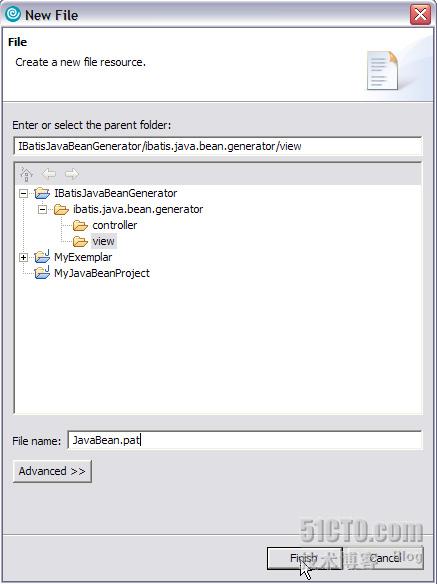

现在我们将创建一个模式模板。右键单击 view 文件夹，选择 New => File(图 29)，并将新的文件命名为 JavaBean.pat(图 30)。
图 29. 创建模式模板
图 30. 创建模式模板

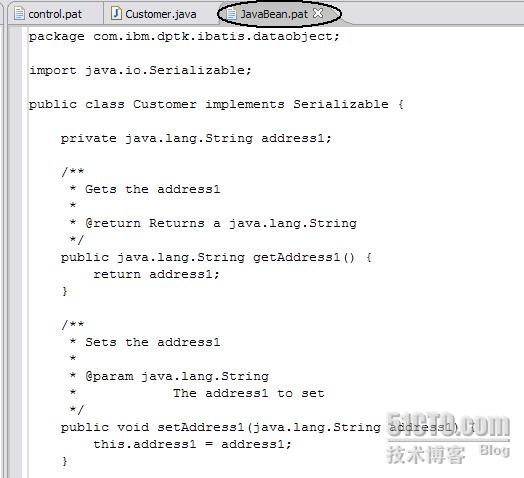

使用 Customer JavaBean 作为起点，将 JavaBean 代码复制到该模板中。从样本项目中复制 Customer.java 代码，并将其粘贴到该模板中。这个 pat 文件应该与图 31 中所示的文件类似。
图 31. 创建模式模板
要使 JavaBean 模板成为我们的模式中的一部分，必须将其添加到 control.pat。
添加另一个 start 标记，如清单 5 中的粗体文本所示(或从下载文件的 C:\DPTKArticles\Part1\CodeSnippet1.txt 中进行复制)。template 属性指向 JavaBean.pat 文件。resource 属性定义了文件的名称。(资源文件夹是相对于 Eclipse 项目中指定的 src 目录，而不是项目的根目录，因为文件类型为 java。)
清单 5
project="MyJavaBeanProject" replace="true"/>
resource="com/ibm/dptk/ibatis/dataobject/Customer.java" replace="true"/>

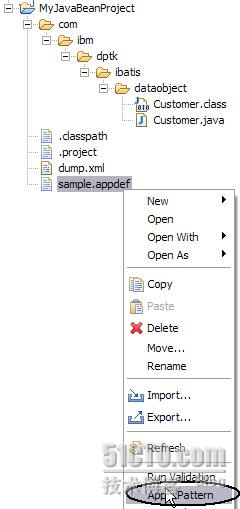

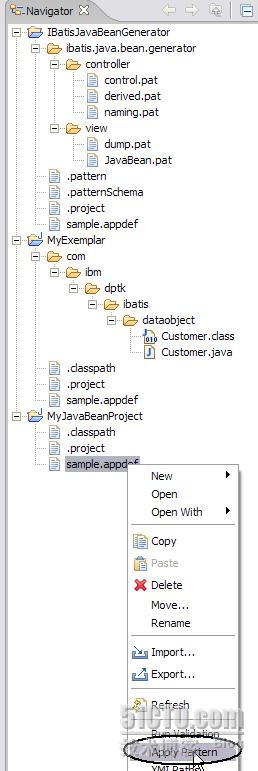

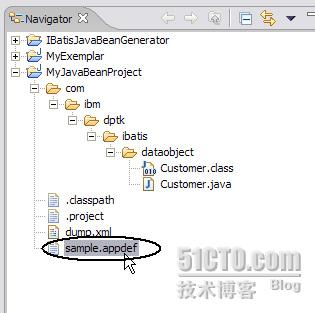

通过右键单击 MyJavaBeanProject 中的 sample.appdef，应用这个模式(图 33)。
图 33. 应用模式

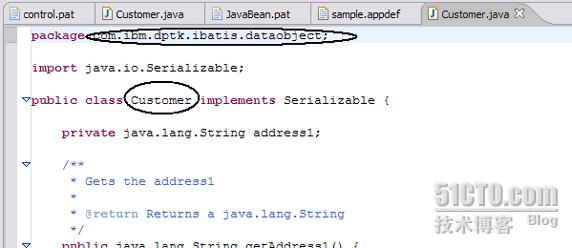

从模式列表中选择 Ibatis Java Bean Generator(图 34)，这时应该生成了 Customer 类(图 35)。
图 34. 应用模式

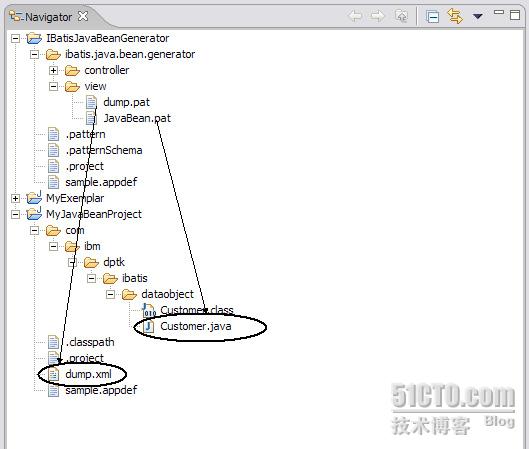

图 35. 生成的 Customer 类
现在，我们将使用一些设计模式工具箱标记来构建 JavaBean 模式模板。
设计模式工具箱中包含一些标记，这些标记允许我们访问模型并使用模式中的数据。第一个标记是访问模型中的属性数据：
您将从该模型中回忆起用来获取类名的信息(图 36)。现在，打开 JavaBean.pat 文件(图 37)。
图 36. 打开 JavaBean.pat 文件
图 37. 打开 JavaBean.pat 文件
第一个标记是 标记，它允许我们访问特定标记中的属性。 标记还有其他的一些属性，它们允许您以某种方式对文本进行格式化。如图 38 所示，使用清单 6 中的文本替换包名和类名。您还可以从 C:\DPTKArticles\Part1\CodeSnippet2.txt 中复制相应的文本。(另外，下载文件中提供了一个完整的模板，如果您希望加载它。)
图 38. 替换包名和类名
清单 6
package ;
import java.io.Serializable;
public class
implements Serializable {
您可以使用标记对模型中的属性数据进行转储。然而，有时可能需要修改内存模型。打开 control.pat 文件(图 39)并检查我们以前添加的 start 模板标记(清单 7)。
图 39. 打开 control.pat 文件
清单 7
resource="com/ibm/dptk/ibatis/dataobject/Customer.java"
replace="true"/>
问题是，我们不能在另一个 DPTK 标记中使用 attr 标记。DPTK 提供了一种可用来访问数据的动态表达式语言。有一个问题是，类的格式需要在一个目录结构中。动态表达式可能会变得很笨拙。解决这个问题的另一种方法是，对 内存模型进行修改。这种方法允许您以不同的方式对相同的数据进行格式化，然后直接访问它。 标记允许您设置现有标记的属性。
添加清单 8 的粗体文本中的标记(或从 C:\DPTKArticles\Part1\CodeSnippet3.txt 中进行复制)。这里，我们以几种不同的方式对类名进行格式化。
清单 8
name="class">
name="class" format="QC">
format="PD">
name="class" format="QP" />
*** Dump the modified appdef file for testing and debug purposes
project="MyJavaBeanProject" replace="true"/>
resource="com/ibm/dptk/ibatis/dataobject/Customer.java" replace="true"/>

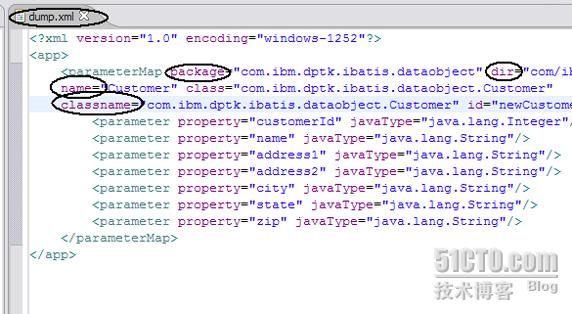

应用该模式，然后查看 dump.xml 文件，它显示了内存模型的情况(图 40)。我们并没有修改原始的输入模型。
图 40. 内存模型
现在，我们可以对模板进行修改，以访问新的模型元素：
修改 resource 属性的值，如下面的粗体文本所示。
清单 9
resource="%/app/parameterMap(dir)%
.java" replace="true"/>
如下所示，回到 JavaBean.pat 并修改 attr 标记，以引用模型中新的数据。
清单 10
package ;
import java.io.Serializable;
public class implements
Serializable {
接 下来，我们需要生成 JavaBean 属性。因为 Java 属性的数目是可变的，所以我们需要对模型进行遍历。设计模式工具箱中具有 iterate 标记。(另外，从 C:\DPTKArticles\Part1\CodeSnippet4.txt 中为这部分内容复制完整的类代码段。)
打开 the JavaBean.pat 文件。
我们仅需要一个 Java 属性作为模型。删除第一个属性以外所有的属性。保留 address 属性以及它的 getter 和 setter。

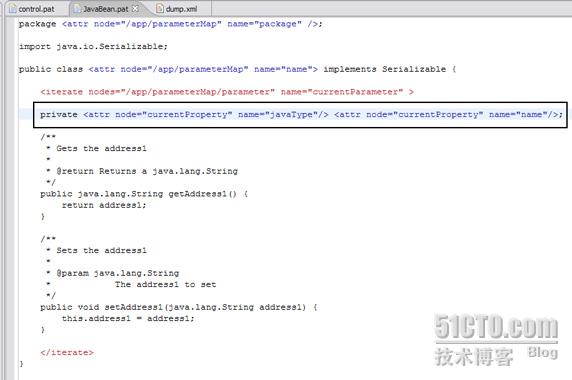

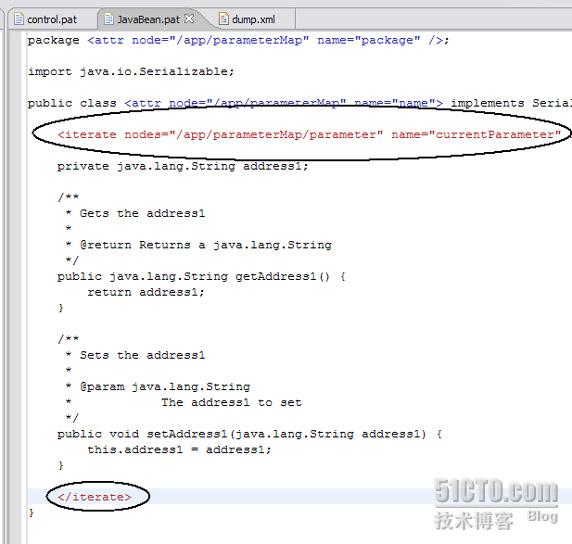

在清单 11 中添加 iterate 标记，使之包含 Java 属性、getter 和 setter。图 41 演示了这个示例。
清单 11
图 41. Iterate 标记
使用下面的标记替换类和属性。可以参考图 42，以了解在何处进行替换。
清单 12
private
node="currentParameter" name="name"/>;
图 42. 替换类型和属性
最后，如清单 13 中的粗体文本所示，对 setter 和 getter 标记进行更新，并应用该模式(图 43)。
清单 13
package ;
import java.io.Serializable;
public class implements
Serializable {
name="currentParameter" >
private
node="currentParameter" name="name"/>;
/**
* Gets the
* @return Returns a
name="javaType"/>
*/
public
get
node="currentParameter" name="name" format="U1"/> />() {
return ;
}
/**
* Sets the
* @param The
to set
*/
public void set
format="U1"/> /> (
) {
this.
=
node="currentParameter" name="name"/>;
}
}
图 43. 应用模式
要了解我们的模式的通用性，那么需要通过生成其他的一些内容来对其进行测试。我们的模式刚刚从单个模型生成了单个文件。然而，我们可以进行一些细微 的修改。(另外，您可以从 C:\DPTKArticles\Part1/Part1Solution.zip 加载解决方案项目交换文件，并运行最后的结果。)
让我们向模型中添加另一个 JavaBean。从 MyJavaBeanProject 中打开 sample.appdef 文件(图 44)，然后添加一个附加的 parameterMap 标记，如清单 14 中的粗体文本所示。
图 44. 打开 sample.appdef 文件
清单 14
id="newCustomerMap" >
id="newCustomerMap" >
接下来，要对该模式进行更新，以使它能够生成多个文件，我们需要对 control.pat 文件进行更新：
打开 the control.pat 文件，并按照下面粗体文本的内容进行修改。我们可以使用 iterate 标记批量地生成文件，以及批量地更新模型。
清单 15
*** High-Level Controller
*** Apply naming conventions
*** Derive names and other data
name="classname" >
node="currentBean"
name="class">
name="name" >
node="currentBean" name="class"
format="QC">
name="dir">
node="currentBean" name="class"
format="PD">
name="package">
node="currentBean" name="class"
format="QP" />
*** Dump the modified appdef file for testing and debug purposes
project="MyJavaBeanProject" replace="true"/>
resource="%currentBean(dir)%.java" replace="true"/>
package ;
import java.io.Serializable;
public class implements Serializable {
private
node="currentParameter" name="property"/>;
/**
* Gets the
* @return Returns a
*/
public get
node="currentParameter" name="property" format="U1"/> />() {
return ;
}
/**
* Sets the
* @param The
node="currentParameter" name="property"/> to set
*/
public void set
format="U1"/> />
( <
attr node="currentParameter" name="property"/>) {
this.
= ;
}
}
在 本文中，我们通过一个简单的示例向您介绍了如何使用 DPTK。然而，DPTK 还可以用来以最少的工作量解决非常复杂的问题。我们重点关注于构建模式模板；DPTK 还提供了相应的分析工具，用于从现有的实现中发现模型。这使得我们可以通过反向工程将代码转换到相应的中性模型和功能，它们可以作为构建基于资产的业务的 基础。在后续文章中，将介绍一些更复杂的问题，以及如何使用设计模式工具箱中更高级的特性来解决这些问题。
