cass生成曲线要素文件_CASS道路横断面线，如何折线变直线？

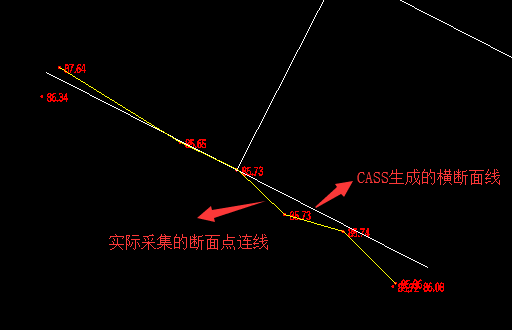

这几天和一个CASS老用户沟通，他问了一个比较细的问题：CASS绘制的道路横断面线是一条垂直纵断面线的直线。而实地采集的断面点连线，是一条折线。应该采用折线还是直线？如何将折线变成直线？

我和生态圈的几个CASS大咖交流了一番，实际采集的断面线点，不会全部落在一条直线上面。但输出断面图，必须是一条直线！现实是折线，目标是直线！

现在来说说怎么解决这个折线变曲线的操作步骤：

1 绘制纵断面线

在命令行输入pl，连接中桩点，绘制纵断面线。

2 生成横断面线

点击菜单“工程应用-生成里程文件-由纵断面线生成-新建”，在下图的弹出界面中，输入断面参数。生成白色横断面线。

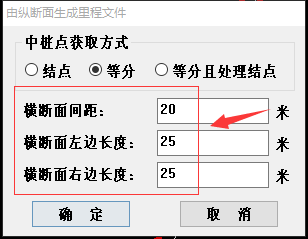

断面参数

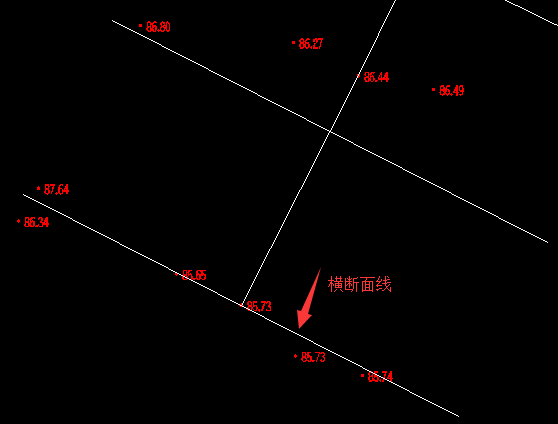

生成横断面线

3 批量移动高程点

将断面线附近的高程点，垂直移动到横断面线上，CASS提供了两种方法。

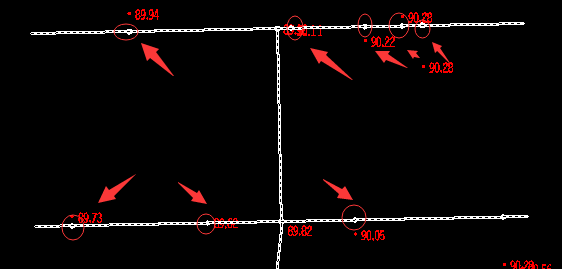

方法一：点击菜单“绘图处理-高程点处理-垂直移动到线上”，按命令行提示操作，将散列在横断面线附近的高程点，批量垂直移动。

方法二：点击菜单“工程应用-生成里程文件-由纵断面线生成-横断面线上加点”

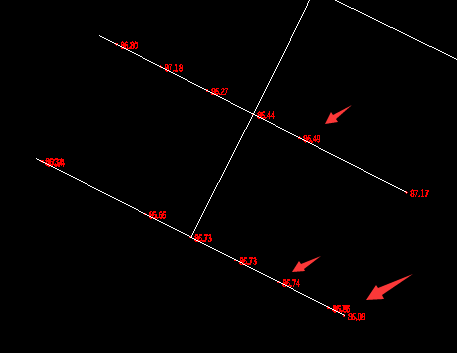

按命令行提示操作，将高程点批量移动到横断面线上。

PS：此功能是CASS10.1的新功能，9.2以下版本的用户，请参考方法一。

4 生成里程文件

点击菜单“工程应用-生成里程文件-由纵断面线生成-生成”，输出里程文件*.hdm。这个文件可用于绘制断面图和计算土石方。

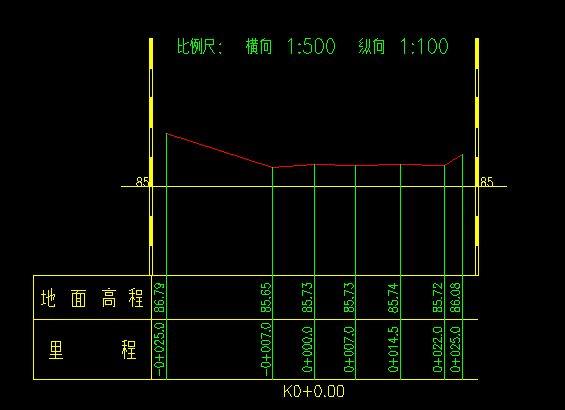

断面图

复盘总结

折线的横断面线，需要直线化。CASS提供了两种方式来直线化。如果遭遇类似问题的小伙伴们，记得收藏啊！或者来生态圈（http://o.southgis.com）和CASS的高手们一起讨论解决。
