这几天和一个CASS老用户沟通，他问了一个比较细的问题：CASS绘制的道路横断面线是一条垂直纵断面线的直线。而实地采集的断面点连线，是一条折线。应该采用折线还是直线？如何将折线变成直线？

了解更多工程测量、仪器知识，关注”CORS测绘服务商“VX公众号



了解更多工程测量、仪器知识，关注”CORS测绘服务商“VX公众号

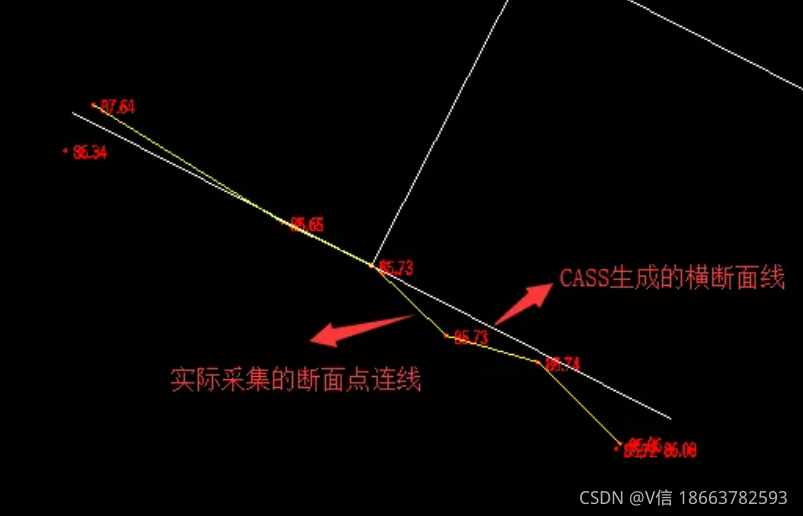

我和生态圈的几个CASS大咖交流了一番，实际采集的断面线点，不会全部落在一条直线上面。但输出断面图，必须是一条直线！现实是折线，目标是直线！

怎么解决折线变曲线的操作步骤：

1、绘制纵断面线

在命令行输入pl，连接中桩点，绘制纵断面线。

2、生成横断面线

点击菜单“工程应用-生成里程文件-由纵断面线生成-新建”，在下图的弹出界面中，输入断面参数。生成白色横断面线。





断面参数
