柱状图和堆积图组合_PPT图表:用百分比堆积柱形图展示销售率,柱顶带有控制图标...

本文介绍了如何使用PPT创建百分比堆积柱形图来直观展示销售完成率。通过设置数据源、背景色、插入图表、简化元素和优化细节,实现了设计感强且可编辑的图表。关键步骤包括设置黑色背景,插入组合图,替换柱形图和折线点为定制图像,以及进一步的图表美化。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

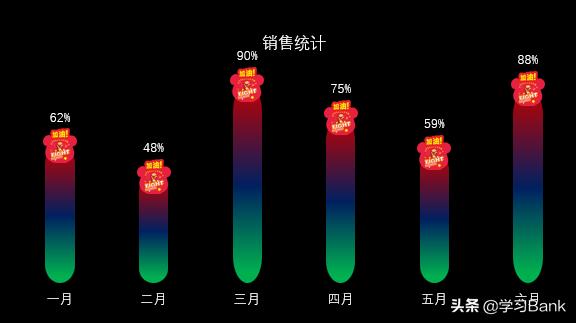

如下图所示,这样的数据展示如何实现的呢?插入不同颜色的形状和图片进行排列、组合吗?


NO,采用PPT百分比堆积柱形图展示,非常简单直观,充满设计感,况且可编辑。

思路:

表格图表——插入柱形图——图表简化——图表优化。

步骤:

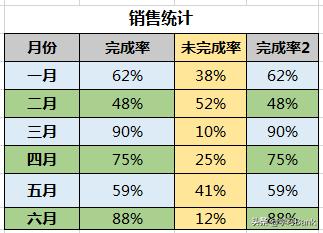

1、数据源如下:


图表展示的是百分比,在此第一列数据为完成率的实际数;第二列为未完成率,即第一列加第二列为100%;第三列为辅助列,与第一列同值。

2、设置背景色:

为了得到更好的展示效果,打开PowerPoint软件,新建幻灯片,右键“设置背景格式”,选择“纯色填充”之黑色。

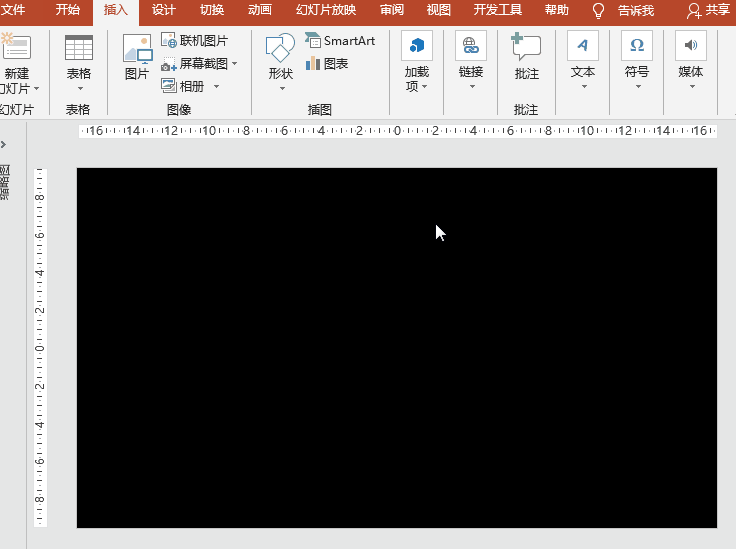

3、插入柱状图:


执行“插入”菜单-“插图”之“图表”-“组合图”,系列名称之系列1、系列2中设置图表类型为“百分比堆积柱形图”、系列3设置为“带数据标记的折线图”,“确定”之;在Microsoft PowerPoint中的图表中输入或Copy步骤1中的原始表格数据,关闭图表窗口。

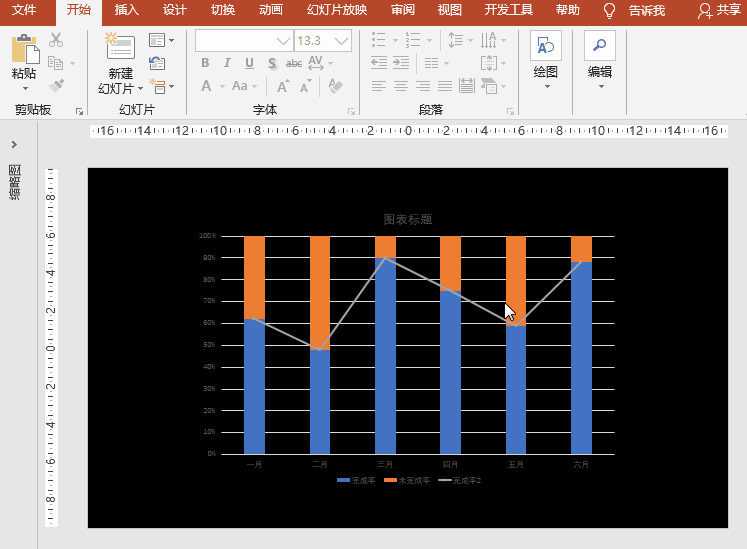

4、图表简化:


点击图表右上角的“+”按钮,取消勾选坐标轴/主要纵坐标轴、网格线、图例;选择折线图,设置数据标签为上方;

设置图表文字为白色、合适的字号、图表标题。

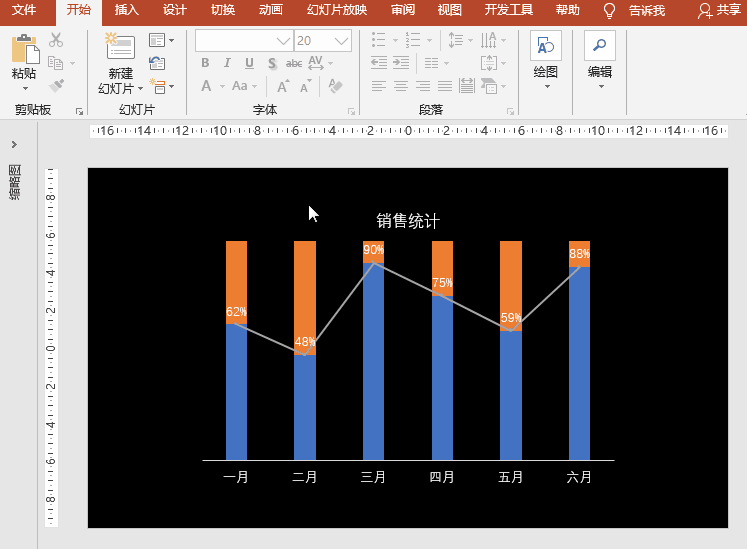

5、柱形图及折线点替换:


执行“插入”菜单-“图像”-“图片”命令,插入准备好的控制图标图片,调整合适的大小,Ctrl+X,点击折线图中的圆点,Ctrl+V;

执行“插入”菜单-“形状”-“矩形:圆角”命令,插入圆角矩形,调整其圆角为全圆,右键“设置形状格式”菜单,设置填充为“渐变填充”,渐变光圈为红、蓝、绿三色,设置线条为“无线条”;,Ctrl+X,点击下方的柱开图,Ctrl+V;

6、图表优化:


双击图表打开“设置数据系列格式”对话框,选择上方的柱形,设置填充为“无填充”;选择折线,设置线条为“无线条”;选择横坐标轴,设置线条为“无线条”。

※ 小贴士:

1、如按上述制作,数据列2可以省略的。

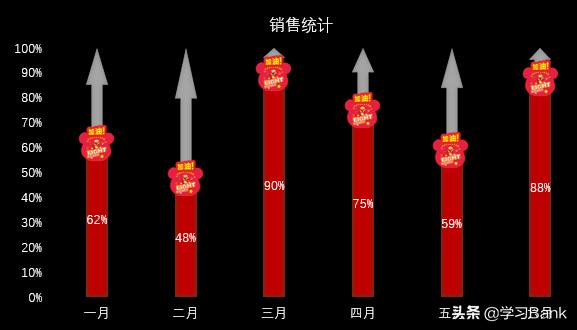

2、如不省略,可根据实际需要对上方的柱形图进行其他优化设置。


※【素材获取:请认准头条号“学习Bank”,关注、点赞、评论、收藏、转发、留邮箱,^_^注明文章标题^_^】※
