常用部件接线简图及说明

1、6012型光电感烟探测器和6013型点型感温特测器接线图。

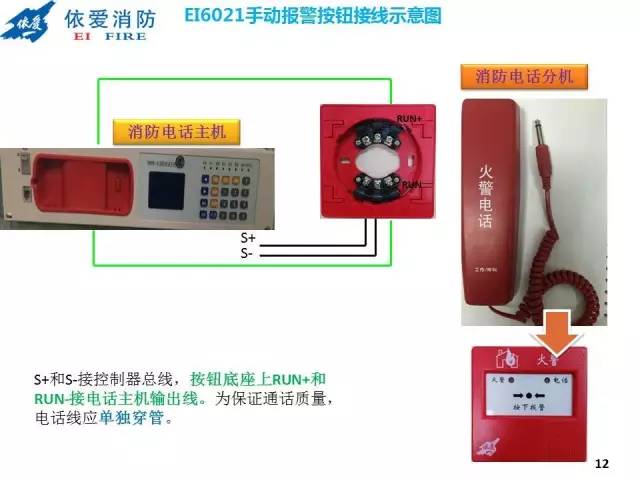

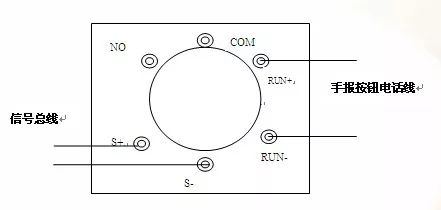

2、6021型手动报警按钮接线图。

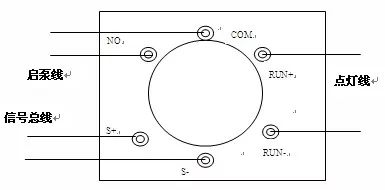

3、6024型消火栓按钮接线图。

 消火栓按钮可以实现内部点灯，所以可以不用连接点灯线，但具体要按照地区消防验收标准接线。

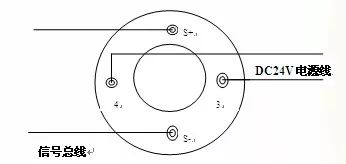

4、6085声光报警器接线图。声光报警器24V可以不分正负极。

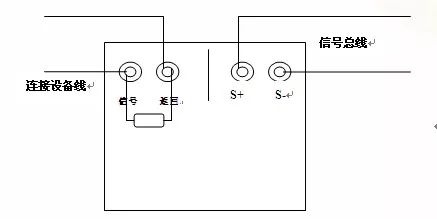

5、6030单输入模块接线图。模块信号返回端子出厂接有47K电阻，接入连接线后，不可拆掉。

6030模块可以连接压力开关，水流指示器，信号蝶阀等报警的设备。接入设备无源常开触点，如信号阀接线，

阀们打开时连接线是断开的，阀门关上时，连接线是通的。6030模块没有接线底座，模块上有接线端子

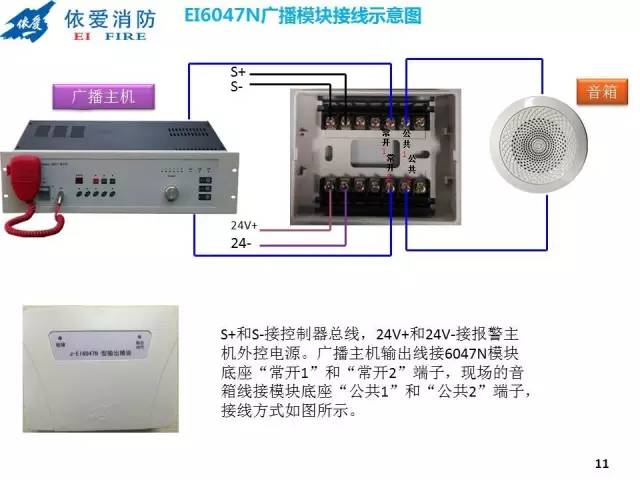

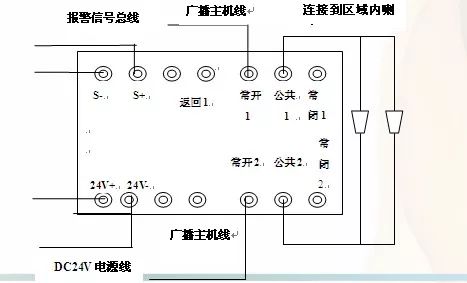

6、6047广播模块接线图。广播模块的24V正负极不可接错。若是接错控制器报出24V断线故障。

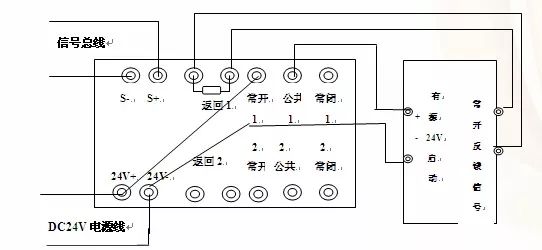

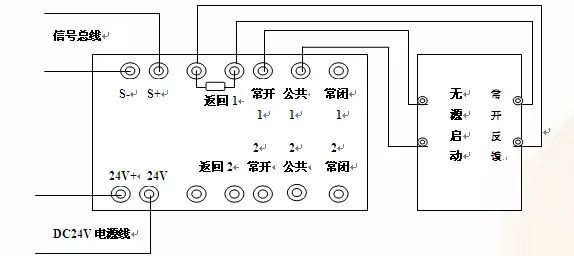

7、6043控制模块接线图。,模块的正负极不可接错，接错控制器报出24V断线故障。模块返回1的电阻不能拆掉，拆掉后报信号线断线。6043模块有两种接线方法，分为有电源输出的接线方法和无源输出的接线方法。

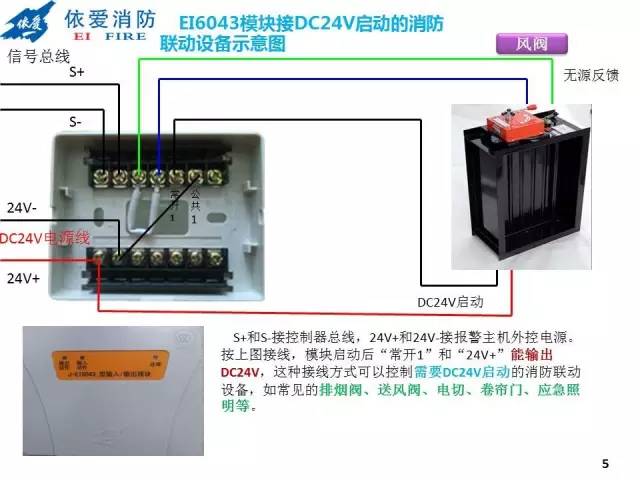

有电源输出的接线方法。这种接线方法主要是用于需要直流24V电压启动的设备，如风阀，电切等。

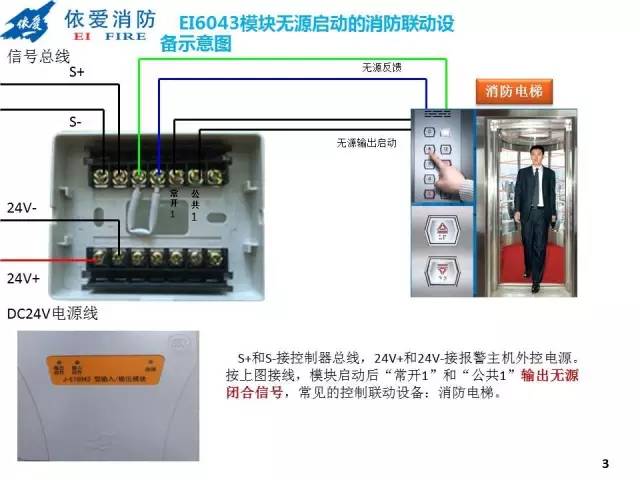

无电源输出的接线方法。这种接线方法主要是用于短接设备启动端子就能够启动的设备。如带变压器的风机，卷帘门等

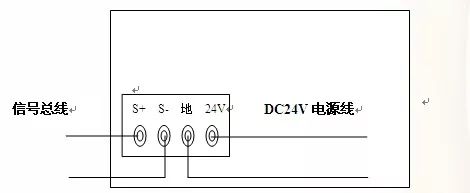

8、层显接线图。层显24V正负极不可接错，接错控制器上报出的是通讯故障。层显信号线不用单独放线。

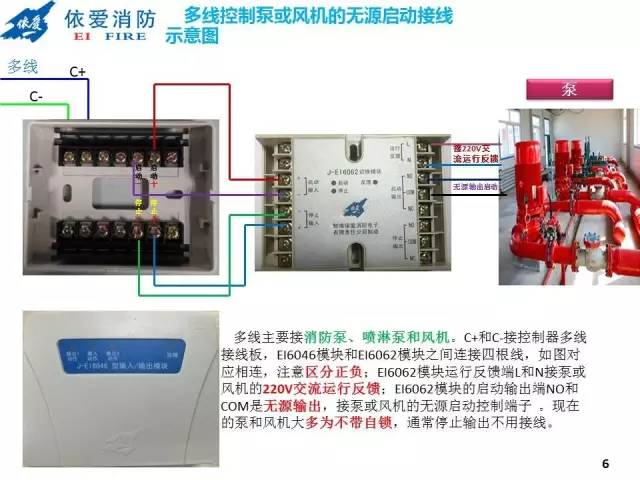

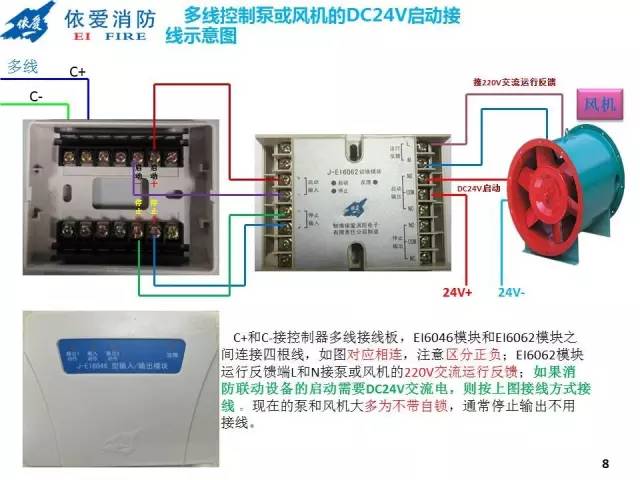

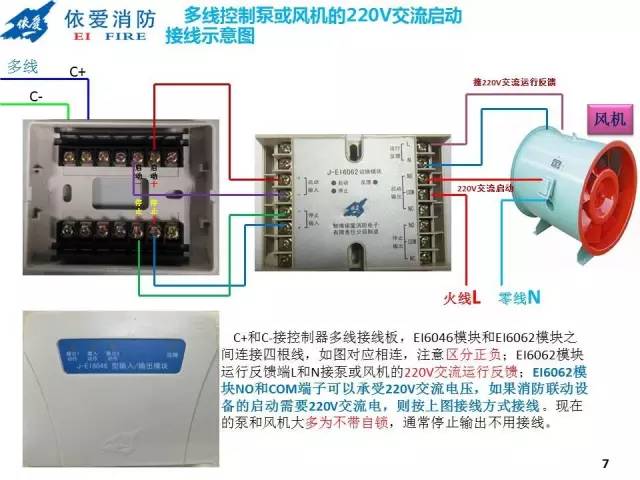

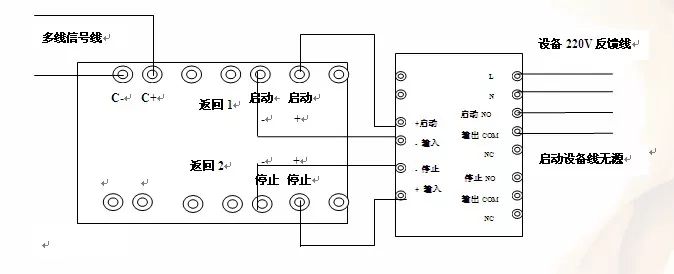

9、多线模块6046和6062的接线图。6046和6062模块的连接线有正负极之分，不可弄错。无源反馈是6062的左上角端子，无标示的。6046模块不需要编码。6046模块不需要24V电源。信号线需要从控制器到设备单独放线，不可连接其它部件。

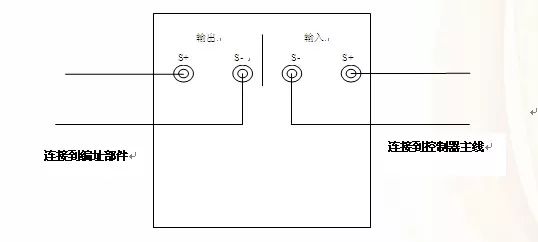

10、6060总线隔离器接线图。总线隔离器不需要编码，不占用地址。一个总线隔离器最多连接121个部件。

11、编码注意事项。一条回路最多带242个点，部件的信号总线可以不分正负极。部件编码的顺序，最好以回路为单位，按照部件的类型，依次顺序编码，回路内可以有空号。

 12、6042双输入双输出模块接线

输入/输出模块一般安装在受控设备附近，也可集中安装于模块箱内。

安装模块时，先用M4螺钉将底座固定在DH86预埋盒上，接线完毕后，将模块扣合在底座上。

不可直接控制交流强电，应通过中间继电器转换！

模块的“动作返回”端应接设备的无源触点，不能接有源信号！

S+和S-接系统总线，无极性连接。“常开1”、“公共1”和“常闭1”对应内部继电器的一组触点；“常开2”、“公共2”和“常闭2”对应另一继电器的一组触点。“返回1”和“返回2”应分别并接47kΩ负载电阻，若返回端需连接外部设备，则将相应的负载电阻移至外部设备处并接。

---
