硬件: EPSON RX8010 SJ

1. EPSON RX8010 SJ 7-bits I2C 地址: 0x32

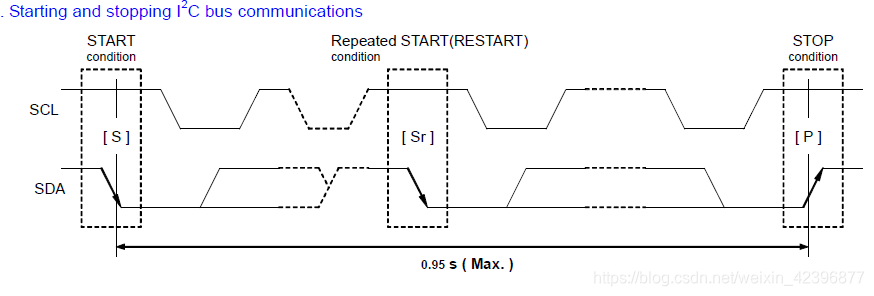

<特别注意: RX8010SJ 一次I2C 通讯周期须 < 0.95 秒; I2C 通讯速率支持 100K,400K>

2. RX8010SJ I2C 读写通讯时序

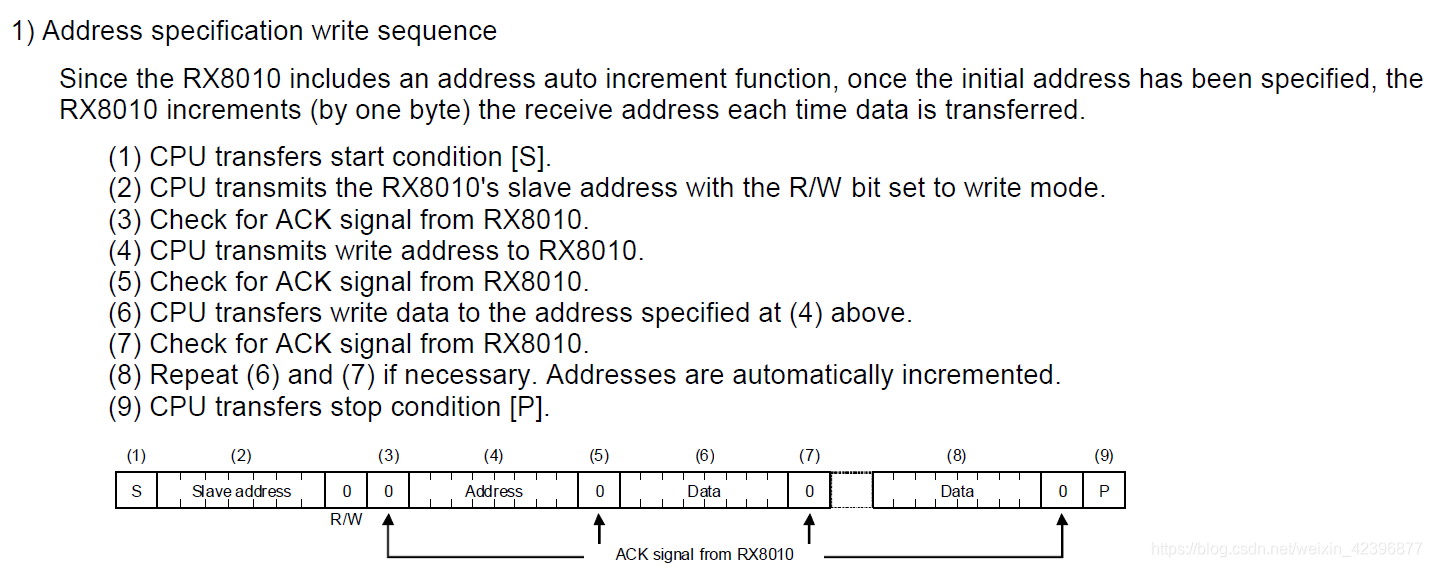

2.1 I2C 写指定寄存器地址数据

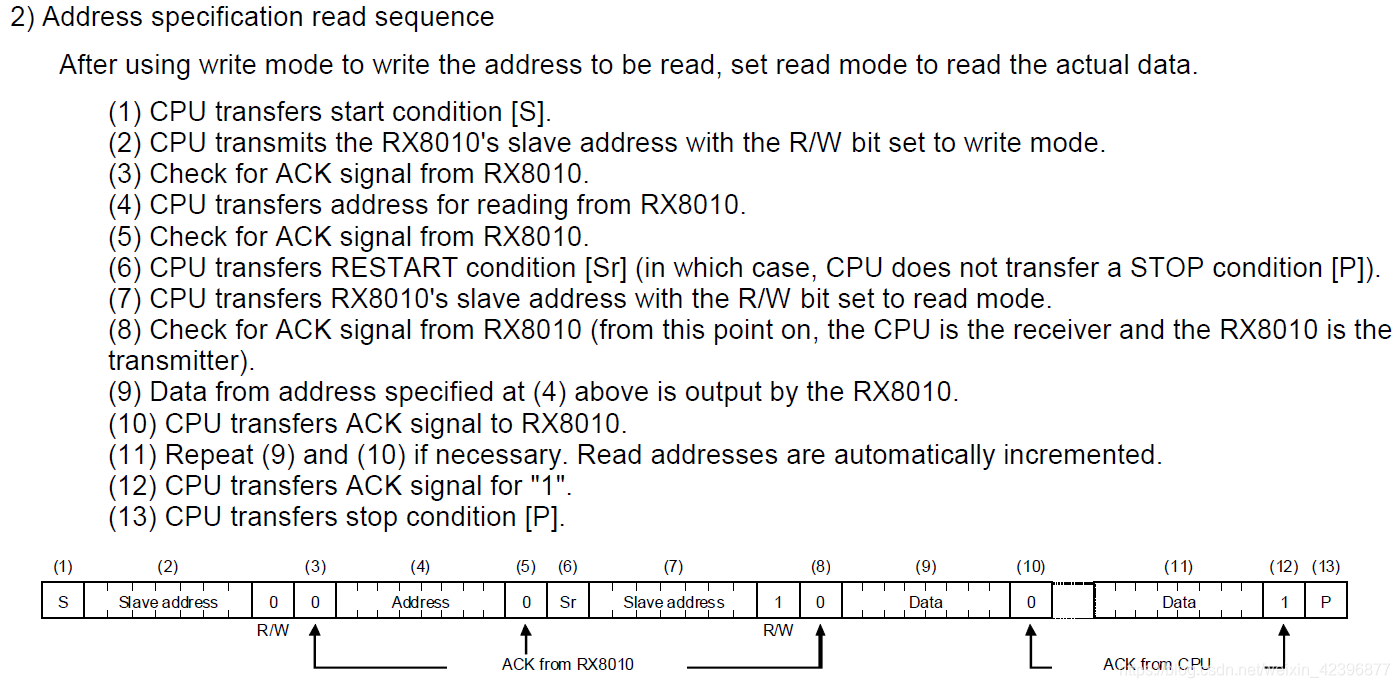

2.2 I2C 读指定寄存器地址数据

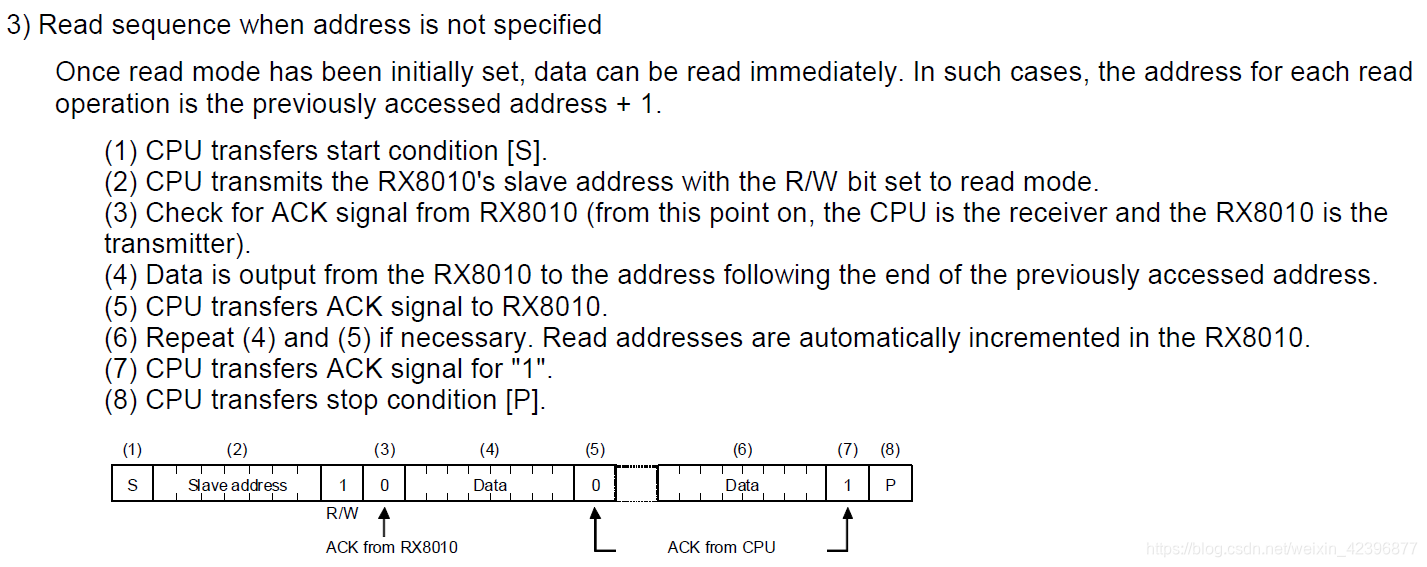

2.3 I2C 读取没指定寄存器地址数据

3. I2C 通讯示例

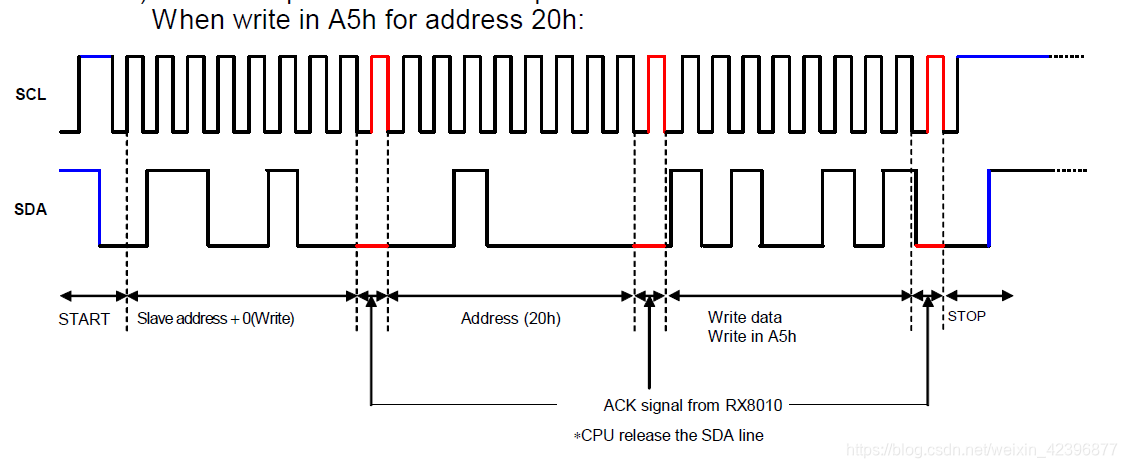

3.1 向 0x20 寄存器中写入数据 0xA5

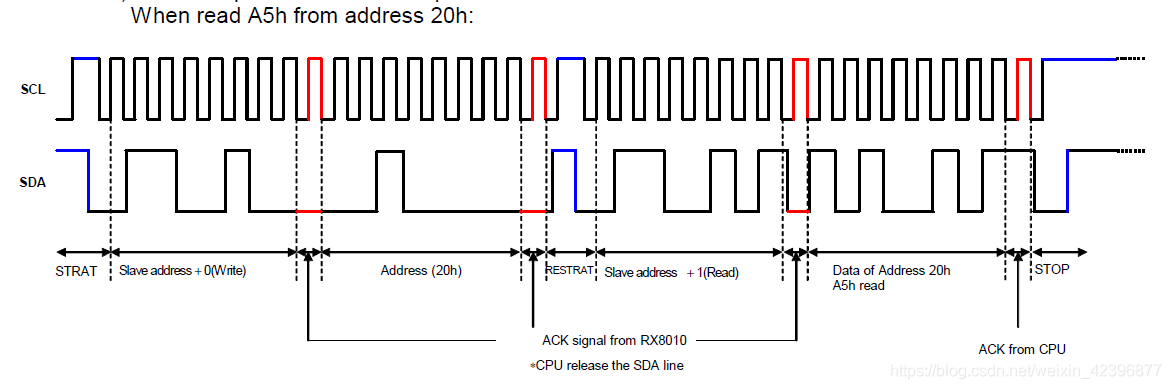

3.2 读取 0x20 寄存器中数据

Nordic TWI 读写 RX8010SJ 寄存器程序

#define RX8010SJ_I2C_SLAVE_ADD	0x32		// for NORDIC TWI, the I2C address is 7-bits.

extern nrf_drv_twi_t 		m_twi_0;

void RX8010SJ_write_register(uint8_t reg_add,uint8_t reg_data)
{
    ret_code_t err_code;
		uint8_t reg_code[] 	= { reg_add,reg_data };

    err_code = nrf_drv_twi_tx( &m_twi_0, RX8010SJ_I2C_SLAVE_ADD, reg_code, sizeof(reg_code), false );
    APP_ERROR_CHECK(err_code);
		nrf_delay_ms( 5 );
}

uint8_t RX8010SJ_read_register(uint8_t reg_add)
{
		ret_code_t 	err_code;
		uint8_t reg_code[] 	= { reg_add };
		uint8_t rx_buffer[] = { 0xFF };

    err_code = nrf_drv_twi_tx(&m_twi_0, RX8010SJ_I2C_SLAVE_ADD, reg_code, sizeof(reg_code),true);
		APP_ERROR_CHECK(err_code);
		nrf_delay_ms(1);

		err_code = nrf_drv_twi_rx(&m_twi_0,RX8010SJ_I2C_SLAVE_ADD, rx_buffer,sizeof(rx_buffer));
		APP_ERROR_CHECK(err_code);
		nrf_delay_ms(10);

//		NRF_LOG_INFO("RX8010SJ_REG_SEC read Result:0x%02X.",rx_buffer[0]);
		return rx_buffer[0];
}
