linux下实时时钟芯片(RTC)的读写

硬件

由于项目的需要在ARM嵌入式板子上挂上了一颗EPSON的RX8010实时时钟芯片，为数据采集提供可靠的时间。RX8010内置了具有温补的晶振，可以简化设计，而且也不贵，所以就选择了它。其实选择其它使用I2C的芯片在软件上来说问题都不大，只要Linux内置了该芯片的驱动。目前Linux已经支持了绝大多数的RTC芯片了。

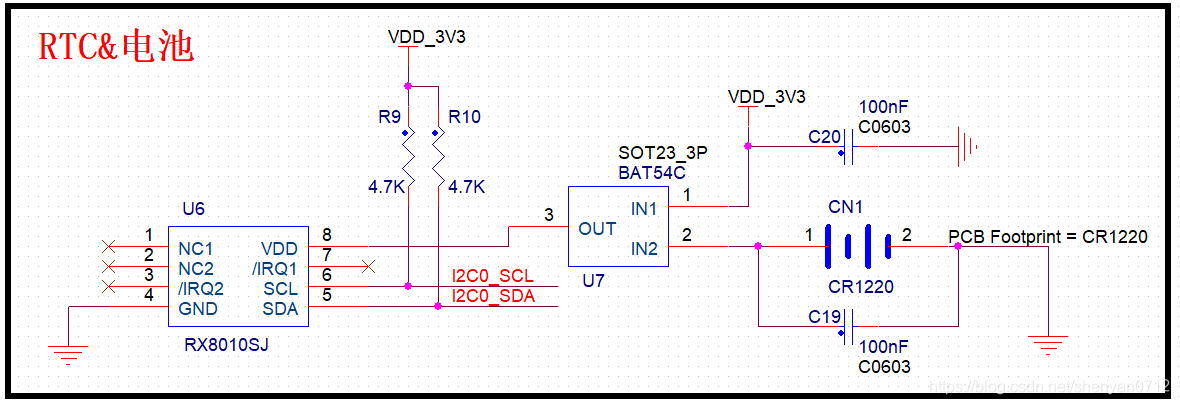

电路图如下图所示。其中通过一个BAT54C来完成电池和DC电源供电之间的切换。在设计的第一板中出现了严重的低级错误，那就是没有给I2C总线加上上拉电阻。这个源自于对ARM芯片GPIO的误解，以为内置了上拉电阻。所以导致在调试时作为普通GPIO使用时能够测到有波形输出，而作为I2C使用时没有信号。一度怀疑是不是Linux下的I2C驱动有问题。最后终于想到了上拉电阻的问题，手动焊上两个电阻后果然就好使了。

软件

芯片检测

在linux下，可以查看到I2C接口设备信息：

root@MyBoard:/dev# ls
...
gpiochip0        mmcblk0p2         sequencer           tty3    tty59  vhci
gpiochip1        mmcblk0p3         sequencer2          tty30   tty6   watchdog
i2c-0
