Dell PERC使用示例列表(H710p)

特别说明，本文相关RAID的操作，仅供网友在测试环境里学习和理解戴尔PowerEdge服务器RAID控制卡的功能和使用方法。切勿直接在生产服务器上做相关实验，这可能有误操作并造成数据丢失的风险！

示例演示环境：PowerEdge R620 + H710p Raid控制卡  + 9 x 300G 10k SAS 硬盘

PERC卡的基本使用技巧

戴尔PowerEdge服务器RAID控制卡的配置，可以使用戴尔提供的多种工具和界面来进行。其中包括H710p板载的PERC BIOS管理界面，生命周期控制器，系统设置，以及OMSA软件等。下面针对不同的使用目的，我们选取推荐的配置工具和界面给大家做个演示。

默认情况下，我们可以使用PERC H710p的板载固化配置管理界面进行大多数的功能配置。如果需要重新初始化RAID卡里硬盘的RAID配置信息，我们可以进行下面步骤：

注：下面PERC卡RAID配置信息初始化的演示，我们将清除PERC卡的磁盘阵列信息，但不清除磁盘上实际存放的用户数据。在后面的实验里，我们将演示在原有的硬盘上创建同样的RAID配置，来恢复硬盘上的用户数据。

1. 服务器开机，系统自检，加载到PERC卡自检界面的时候，按进入PERC BIOS管理界面

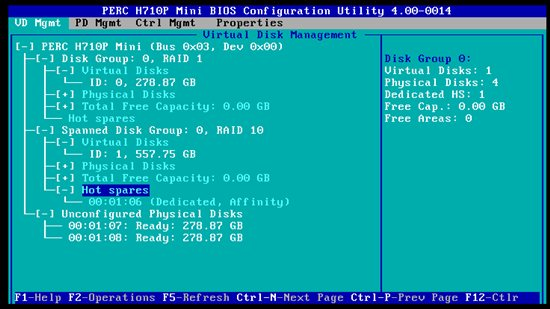

这里，PERC已经创建好了两个RAID阵列：RAID1(Disk ID=0,1)，RAID10(Disk ID=2,3,4,5)

下面，我们将清除PERC卡阵列信息，为重新初始配置所有的硬盘做准备

2. 高亮选中需要管理的PERC卡，按F2，选择弹出菜单里的“Clear Config”

3. 在告警提示窗口里选择“YES”确认

4. PERC卡磁盘阵列信息清除成功，查看磁盘列表，各个磁盘状态已经变为“Ready”，为后面的配置演示做好了准备

注：我们到这步，只清除了RAID的配置信息，没有清除硬盘上的用户数据

小结， end。

___________________________________________________________________________________

前一页，我们清除了PERC卡原有的配置信息，硬盘上的用户数据并没有被初始化掉。下面，我们就还有机会可以创建回和原来一样的RAID配置(RAID1+RAID10)，并恢复回原有的用户数据。我们来示范一下(除非故障原因，不建议管理员在生产服务器上做类似的测试)。

1.先检查确认硬盘都处于“Ready”状态，高亮选中需要配置的PERC卡，按F2，在弹出菜单里选择“Create New VD”来创建新阵列(这里称为VD: Virtual Disk)

2. 我们先创建第一个RAID1阵列：在“RAID Level”里选择“RAID-1”，然后在它下面的物理磁盘列表里，选择头两个硬盘(Disk ID=0, 1)做RAID1。我们注意到：我们使用的是2个300Gb的硬盘做RAID1，生成的VD Size还是278.87GB，即一块硬盘左右的空间大小。保留默认的条带与缓存设置，选择OK

3. 系统提示，如果是新创建的RAID阵列，建议在创建后做一次阵列的初始化，这样硬盘上已经存有的用户数据也将会被干净地清除。本示例我们只是想恢复原来清除的RAID配置信息，所以选择OK，接受提示就可以了。如果想做用户数据的清除，请查看RAID阵列的初始化与管理。

4. 这样我们就使用和原来一样的两个硬盘ID=00,01，创建好了与原先一样的RAID1阵列。

5. 同样方法，使用原先一样的4块硬盘(Disk ID=2,3,4,5)创建RAID10

6. 这样，原先清除的两个磁盘阵列又被创建回来了。

注：清除PERC卡阵列配置信息后，可以使用同样的磁盘，创建同样的磁盘阵列。如果没有做阵列初始化的话，磁盘上的用户数据还是存在的。本例中，服务器原先安装好的Windows 2008操作系统还保存在硬盘上，马上我们就可以服务器重启，进入操作系统。
