模数转换ADC0804的应用

【实验目的】
学习如果用单片机控制ADC0804芯片进行数模转换，掌握数码管动态扫描显示的原理。
【实验现象】
拧动AD旁边的电位器，会在数码管的前三位显示0-255之间的数值。
【实验说明】
动态扫描：就六位数码管显示123456举例说明如下：先让第一个数码管显示1，其余的全部不亮，1大约亮几毫秒，然后熄灭，紧接着立即让第二个数码管显示2，其余的全部不亮，2同样亮几毫秒，依次这样亮到第六个数码管，然后再回来显示1，如此这样以很快的速度不断循环下去，由于人眼的视觉暂留时间大约为20毫秒左右，所以是感觉不出有不亮的数码管存在的，看见的是六个数码管同时在显示，数值是123456，如果我们把这个过程一点点放慢，看见的是从第一个数码管显1，然后移到第二个再显2…也就是说在任一时刻只有一位数码管是亮的。这就是数码管动态扫描显示的原理。ADC0804: ADC0804是8位全MOS中速A/D 转换器、它是逐次逼近式A/D 转换器，片内有三态数据输出锁存器，可以和单片机直接接口。单通道输入,转换时间大约为100us。ADC0804 转换时序是：当CS＝0 许可进行A/D 转换。WR由低到高时，A/D开始转换。CS与WR同时有效时启动A/D转换，转换结束产生INTR 信号（低电平有效），可供查询或者中断信号。在CS和RD的控制下可以读取数据结果。本实验没有使用INTR信号。

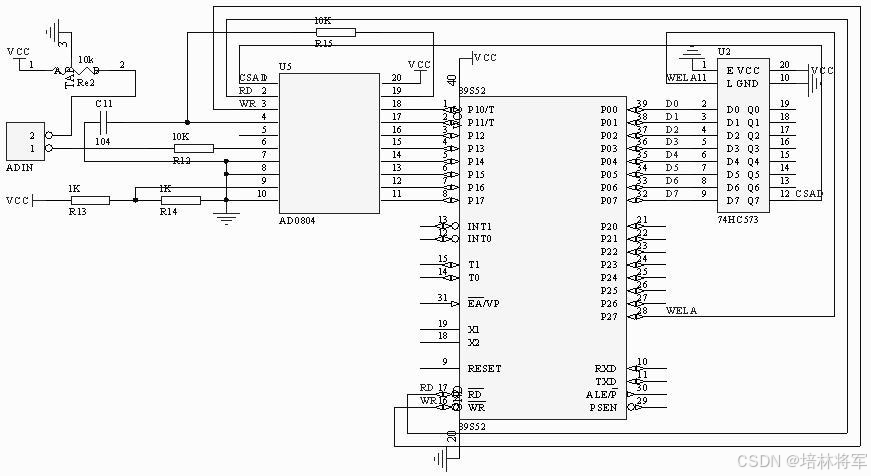

【硬件电路】

【程序代码】
#include<reg51.h>
#include <intrins.h>
#define uint unsigned int //宏定义，详情请看C语言书。
#define uchar unsigned char
sbit adrd=P3^7; //AD读引角
sbit adwr=P3^6; //AD写引角
sbit diola=P2^5;
sbit dula=P2^6; //数码管段选锁存
sbit wela=P2^7; //数码管位选锁存
unsigned char j,k,adval;
void delay(unsigned char i) //延时程序
{
for(j=i;j>0;j–)
for(k=125;k>0;k–);
}
uchar code table[]= //数码管编码
{
0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71
};
void display(uchar bai_c,uchar sh_c,uchar g_c) //显示程序
{
dula=0;
P0=table[bai_c]; //显示百位
dula=1;
dula=0;
wela=0;
P0=0x7e;
wela=1;
wela=0;
delay(5);
dula=0;
P0=table[sh_c]; //显示十位
dula=1;
dula=0;
wela=0;
P0=0x7d;
wela=1;
wela=0;
delay(5);
P0=table[g_c]; //显示个位
dula=1;
dula=0;
P0=0x7b;
wela=1;
wela=0;
delay(5);
}
void main() //主程序
{
uchar a,A1,A2,A2t,A3;
diola=0;
while(1) //主循环程序不断的采样、显示
{
adwr=0; //AD写入（随便写个什么都行，主要是为了启动//AD转换）
nop(); //一个延时字函数
adwr=1;
adrd=0;
adval=P1; //AD数据读取
adrd=1;
delay(10);
A1=adval/100; //分出百，十，和个位
A2t=adval%100;
A2=A2t/10;
A3=A2t%10;
for(a=10;a>0;a–) //显示十次，然后去采集一次电压信号
{
display(A1,A2,A3);} //送去显示各位。
};
}
}
