【RTC PCF8563 micrpython 程序与调试经验】

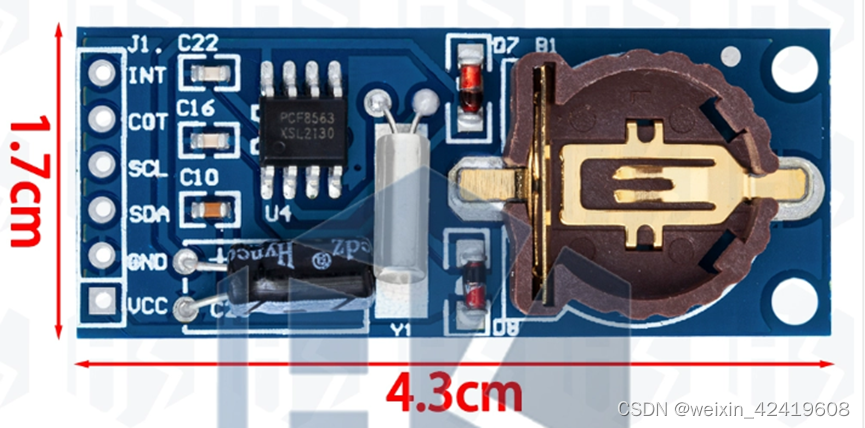

PCF8563 是低功耗的 CMOS 实时时钟／日历芯片

本文用到ESP32 WROOM模块，文中假定你熟悉用 Micropython开发该模块的方式。

应用中需要知道当前的年份是哪一年，想了多种方案。最后，还是决定用一款低功耗的实时时钟／日历芯片来实现。选型过程中，看到有人说，达拉斯DS1302等产品，对电源电压有特别的要求，要十分注意，否则可能读不到数据。故而，本人避开达拉斯产品，选用了PCF8653这款芯片（模块）。

程序设计和应用过程

我的主控芯片是EPS32 WROOM，用Micropython当作开发平台。 EPS32 WROOM是一个紧凑的电子电路板，在裸机上运行MicroPython，就有了一个低级Python操作系统， MicroPython旨在尽可能与普通Python兼容，所以编程很方便。

1. 下载pcf8653.py源程序
   PCF8653这款芯片是IIC接口，虽然MicroPython有现成的IIC machine函数，但要编程序代码，还是要充分理解IIC的工作原理才行，不然，会出现意想不到的情况来。偷懒的我就在网上搜，看有没有现成的程序代码。还果真有，感谢这位老兄的奉献。链接如下：
   https://www.micropython.org.cn/wiki/doku.php?id=micropython:mpy-lib:misc:pcf8563%E5%AE%9E%E6%97%B6%E6%97%B6%E9%92%9F

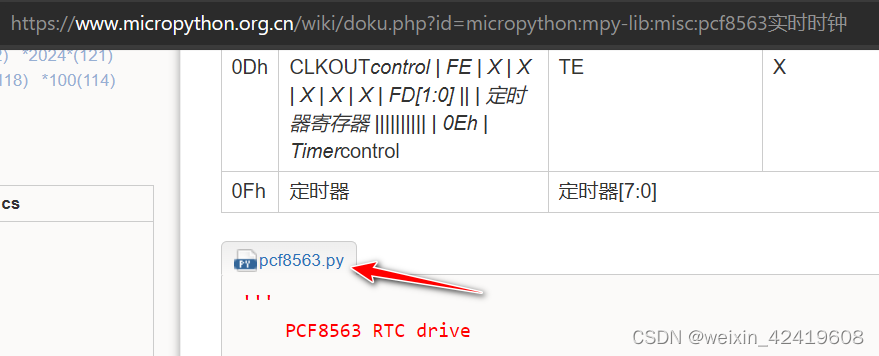

   输入以上网址，点击在上图红箭头处，就可下载源程序了。紧接着应是测试代码能不能用了。

2. 把该程序传ESP32模块中

3. 编制测试程序
   主程序main.py 代码如下

from machine import UART,Pin,Timer,WDT,I2C,SoftI2C
import time
BoardLed=Pin(2,Pin.OUT)           #create LED object
#---------------------------------------------------------
#定时器中断服务函数
def tim0_handle_callback(tim0):
    BoardLed.value(not BoardLed.value())

#开启定时器0中断，每隔on_ms触发一次
def SetLedStatus(on_ms):
    tim0 = Timer(0)         #创建定时器对象 tim0~3 共四个类
    #周期性模式 最小单位为ms
    tim0.init(period=on_ms, mode=Timer.PERIODIC, callback = tim0_handle_callback)

try:
    #i2c0 = SoftI2C(sda=Pin(5),scl=Pin(4),freq=400000)
    i2c0 = I2C(0)               # 默认的i2c0：scl:18 sda:19  默认的i2c1：scl:25 sda:26
    addr0 = i2c0.scan()         #扫描I2C地址，以列表的形式返回设备地址
    print("address:", addr0)    #打印I2C设备地址
    SetLedStatus(1000)         #调用，指示程序在运行
    Rtc8563 = PCF8563(i2c = i2c0)     #实例化
  #设定PCF8653的日期、时间
    Rtc8563.year(year = 2023)
    Rtc8563.month(month = 12)
    Rtc8563.day(day = 9)
    Rtc8563.weekday(weekday=6)
    Rtc8563.hour(hour = 19)
    Rtc8563.minute(minute = 11)
     #看读取情况
    while True:
        print("time: ",Rtc8563.datetime())
        time.sleep(1)    #延时1秒后，再读RTC

except:
    print("mainprog err,exit")

4. 当然还有一个boot.py程序如下：

# This file is executed on every boot (including wake-boot from deepsleep)
#import esp
#esp.osdebug(None)
#import webrepl
#webrepl.start()
exec(open('pcf8563.py').read(),globals())
exec(open('main.py').read(),globals())

6. 运行情况

   每延时1秒，读到的内容

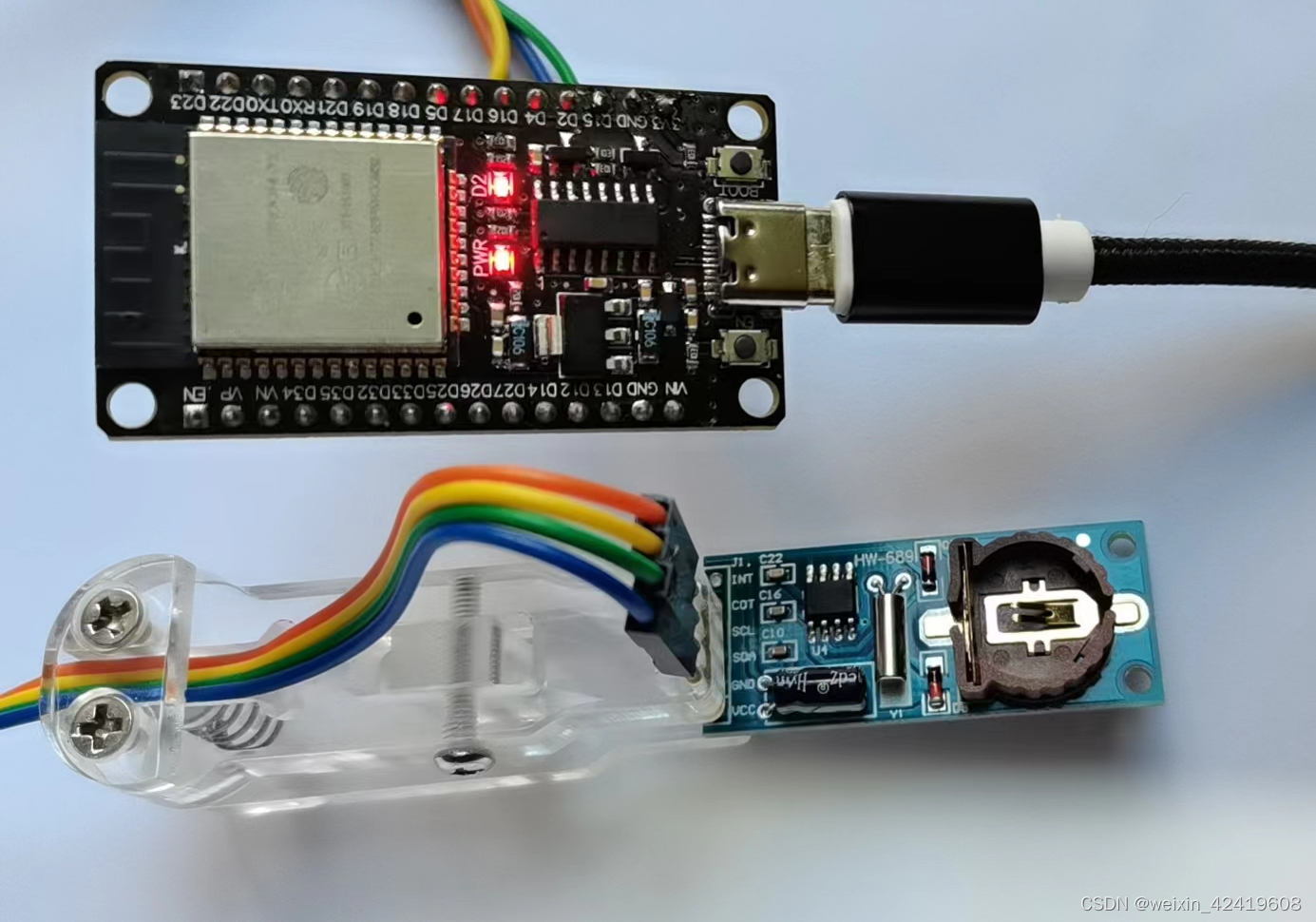

硬件连接

调试经验：遇到的问题

本示例基于Thonny平台开发。
本想用软件I2C总线，自定义相关引脚，这样的话，设计电路图方便一些。有资料也介绍说：软件 I2C（使用 bit-banging）适用于所有具有输出输入功能的引脚，并通过machine.SoftI2C类访问：
例如，引用方式如下：
from machine import SoftI2C
i2c = SoftI2C(scl=Pin(22),sda=Pin(23),freq=100000)
但这样不行，不能读到RTC数据
我改用默认I2C0的引脚来调试，ESP32有两个标识符为0和1的默认I2C硬件外设。下面给出了默认值。

           I2C(0)        I2C(1)
    SCL   	IO18	       IO25
    SDA	    IO19	       IO26

默认的I2C引脚引用方法：
from machine import Pin, I2C
i2c = I2C(0) # 默认的i2c0：scl:18 sda:19
i2c = I2C(1) # 默认的i2c1：scl:25 sda:26
等价于：
from machine import Pin, I2C
i2c = I2C(scl=Pin(18), sda=Pin(19),freq=400000)
i2c = I2C(scl=Pin(25), sda=Pin(26),freq=400000)

待调试出RTC数据后，再来尝试一下其他的引脚，即也可以自定义切换指定引脚
from machine import I2C,
i2c = I2C(1, scl=Pin(5), sda=Pin(4), freq=400000)

再次感谢提供pcf8653.py源程序的网友，这个程序完全可用

pcf8653.py代码我复制如下，以便引用

"""
    PCF8563 RTC drive
    Author: shaoziyang
    Date:   2021.1
    http://www.micropython.org.cn
"""
from micropython import const
PCF8563_I2C_ADDRESS  = const(81)
PCF8563_REG_CTRL1    = const(0)
PCF8563_REG_CTRL2    = const(1)
PCF8563_REG_SECOND   = const(2)
PCF8563_REG_MINUTE   = const(3)
PCF8563_REG_HOUR     = const(4)
PCF8563_REG_WEEKDAY  = const(6)
PCF8563_REG_DAY      = const(5)
PCF8563_REG_MONTH    = const(7)
PCF8563_REG_YEAR     = const(8)

class PCF8563():
    def __init__(self, i2c):
        self.i2c = i2c
        self.tb = bytearray(1)
        self.rb = bytearray(1)
        self.buf = bytearray(7)
        self.DT = [0] * 8
    # set reg

    def	setReg(self, reg, dat):
        self.tb[0] = dat
        self.i2c.writeto_mem(PCF8563_I2C_ADDRESS, reg, self.tb)

    # get reg
    def	getReg(self, reg):
        self.i2c.readfrom_mem_into(PCF8563_I2C_ADDRESS, reg, self.rb)
        return self.rb[0]


    def DecToHex(self, dat):
        return (dat//10) * 16 + (dat%10)

    def HexToDec(self, dat):
        return (dat//16) * 10 + (dat%16)

    def year(self, year = None):
        if year == None:
            return self.HexToDec(self.getReg(PCF8563_REG_YEAR)) + 2000
        else:
            self.setReg(PCF8563_REG_YEAR, self.DecToHex(year%100))

    def month(self, month = None):
        if month == None:
            return self.HexToDec(self.getReg(PCF8563_REG_MONTH)%32)
        else:
            self.setReg(PCF8563_REG_MONTH, self.DecToHex(month%13))

    def day(self, day = None):
        if day == None:
            return self.HexToDec(self.getReg(PCF8563_REG_DAY)%64)
        else:
            self.setReg(PCF8563_REG_DAY, self.DecToHex(day%32))

    def weekday(self, weekday = None):
        if weekday == None:
            return self.HexToDec(self.getReg(PCF8563_REG_WEEKDAY)%8)
        else:
            self.setReg(PCF8563_REG_WEEKDAY, self.DecToHex(weekday%8))

    def hour(self, hour = None):
        if hour == None:
            return self.HexToDec(self.getReg(PCF8563_REG_HOUR)%64)
        else:
            self.setReg(PCF8563_REG_HOUR, self.DecToHex(hour%24))

    def minute(self, minute = None):
        if minute == None:
            return self.HexToDec(self.getReg(PCF8563_REG_MINUTE)%128)
        else:
            self.setReg(PCF8563_REG_MINUTE, self.DecToHex(minute%60))

    def second(self, second = None):
        if second == None:
            return self.HexToDec(self.getReg(PCF8563_REG_SECOND)%128)
        else:
            self.setReg(PCF8563_REG_SECOND, self.DecToHex(second%60))


    def datetime(self, DT=None):
        if DT == None:
            self.i2c.readfrom_mem_into(PCF8563_I2C_ADDRESS, PCF8563_REG_SECOND, self.buf)
            self.DT[0] = self.HexToDec(self.buf[6]) + 2000
            self.DT[1] = self.HexToDec(self.buf[5]%32)
            self.DT[2] = self.HexToDec(self.buf[3]%64)
            self.DT[3] = self.HexToDec(self.buf[4]%8)
            self.DT[4] = self.HexToDec(self.buf[2]%64)
            self.DT[5] = self.HexToDec(self.buf[1]%128)
            self.DT[6] = self.HexToDec(self.buf[0]%128)
            self.DT[7] = 0
            return self.DT

        else:
            self.buf[0] = self.DecToHex(DT[6]%60)    # second
            self.buf[1] = self.DecToHex(DT[5]%60)    # minute
            self.buf[2] = self.DecToHex(DT[4]%24)    # hour
            self.buf[3] = self.DecToHex(DT[2]%32)    # date
            self.buf[4] = self.DecToHex(DT[3]%8)     # week da
            self.buf[5] = self.DecToHex(DT[1]%13)    # month
            self.buf[6] = self.DecToHex(DT[0]%100)   # year
            self.i2c.writeto_mem(PCF8563_I2C_ADDRESS, PCF8563_REG_SECOND, self.buf)
