折线图_Excel高阶折线图

1、概述

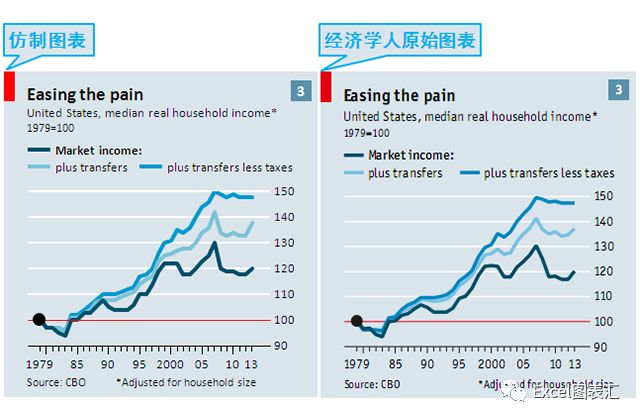

本图来自《The Economist—JANUARY 7TH-13TH 2017》。

该图有如下特点：

❶ 纵坐标轴的刻度值不是从 0 开始的，且轴标签位于图表右侧；

❷ 三条折线的起点相同，并用黑色大圆点表示；

❸ 带有红色参考线；

❹ 横坐标轴的刻度线长短不一，并且轴标签的间距也不相同；

❺ 图例是通过插入“形状—直线”制作的，比默认的图例漂亮。

本文免费提供：【Excel源文件】。感兴趣的读者可以到文章末尾下载。

2、难点

❶ 如何制作红色参考线？

❷ 如何制作不同间距的坐标轴标签？

❸ 如何制作长短不一的坐标轴刻度线？

❹ 如何制作相同起点处的黑色大圆点？

3、绘制过程实录

本例需要绘制6条折线图：❶ “辅助1”用来制作起点处的黑色大圆点；❷ “辅助2”用来制作红色参考线；❸ “辅助3”用来制作横坐标轴。

4、技巧总结

❶ 折线图的 Y 误差线可以用来制作坐标轴刻度线；

❷ 位置坐标轴“在刻度线上”；

❸ 用折线图的数据标签代替横坐标轴标签；

❹ 插入“形状—直线”制作折线图的图例；

❺ 插入文本框，手动输入坐标轴标签；

❻ 将坐标轴的线条颜色设置成和图表背景色一样的，可以挡住多余的网格线。
