记录一下Abaqus2020+VS2019+IVF2020链接经历

很久很久以前，出于不同的考虑，分别安装了Abaqus 2020和VS2019，但是并没有建立二者之间的联系。最近想试一下Abaqus子程序，看到网上Abaqus 2020和VS2019刚好可以搭配，就顺便下载了一个IVF2020来搭建环境。

我所用的VS是Visual studio 2019 Enterprise，IVF是Intel Parallel Studio XE 2020 Update 4。

安装顺序神马的，完全忘记了之前是先装的Abaqus还是VS，但是从网上的资料来看，似乎是无所谓的。只要注意装VS2019的时候选择桌面C++开发环境，然后IVF的安装是要在VS之后的。

安装好以后，链接过程遇到了一些麻烦。

综合参照以下几篇文章进行了设置：

VS2019安装+IVF2020安装+abaqus2021安装+关联（亲测有效附安装包）_ivf2019安装包_luzongbaqi的博客-CSDN博客

Abaqus 2020 连接 Fortran (ivf2020, vs2019) 的一个成功案例 - 知乎 (zhihu.com)

abaqus子程序运行出现：LINK不是内部或外部命令，也不是可运行的程序 - 知乎 (zhihu.com)

设置包括：

1. 在系统变量的PATH中添加内容：

（1）ifort.exe的路径：

D:\Program Files (x86)\IntelSWTools\compilers_and_libraries_2020.4.311\windows\bin\intel64

（2）abq2020.bat的路径：

D:\SIMULIA\ABAQUS2021\commands

（3）ifortvars的路径：

D:\Program Files (x86)\IntelSWTools\compilers_and_libraries_2020.4.311\windows\bin

（4）vcvarsall的路径：

D:\Program Files (x86)\Microsoft Visual Studio\2019\Enterprise\VC\Auxiliary\Build

2. 修改abaqus启动用的bat文件

找到launcher.bat，在以前的内容上面加上以下的东西：

@call "D:\Program Files (x86)\Microsoft Visual Studio\2019\Enterprise\VC\Auxiliary\Build\vcvarsall.bat" X64
@call "D:\Program Files (x86)\IntelSWTools\compilers_and_libraries_2020.4.311\windows\bin\ipsxe-comp-vars.bat" intel64 vs2019

注意：直接在abq2020.bat文件中添加以上内容，会导致CAE中无法提交job（用bat命令操作inp可以提交，但是CAE导入inp再提交就不行，报错“Unable to start analysis job”），参照以下文章，在launcher.bat中添加VS和IVF的相关路径就可以解决。

安装问题：abaqus Unable to start analysis job - 知乎 (zhihu.com)

但是此时在cmd中运行abaqus info=system时，会显示没有找到linker。只需要找到abaqus.bat文件，也在开头添加这两行路径即可。

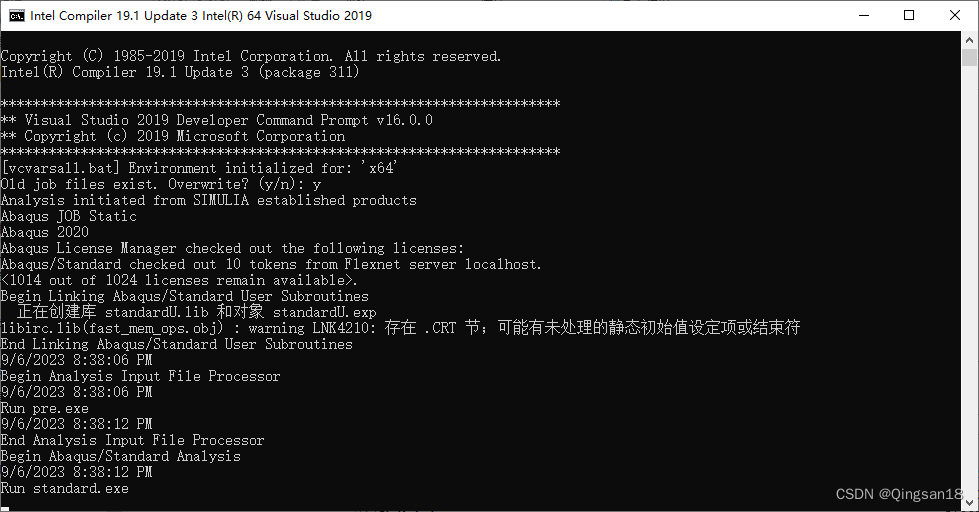

3. 运行测试

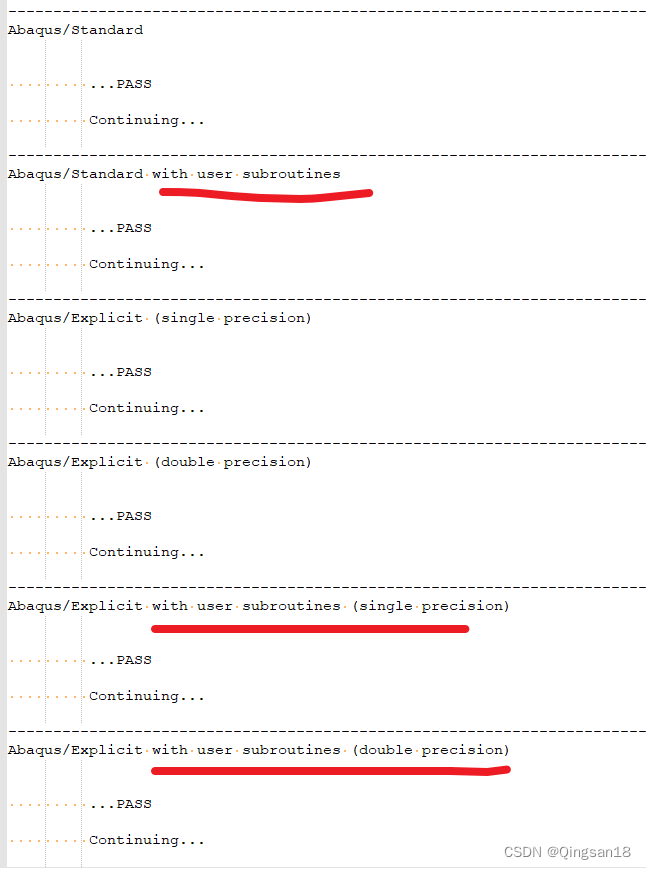

运行abaqus verification，standard模块和explicit模块都能pass，就可以了。

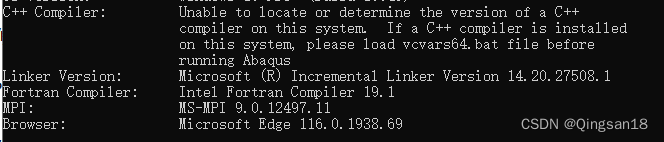

此时，在cmd中输入 abaqus info=system，得到的系统信息中，仍然显示没有C++编译器，但是貌似不影响子程序的正常运行

4. 另外的一些bug

4.1 verification无法运行

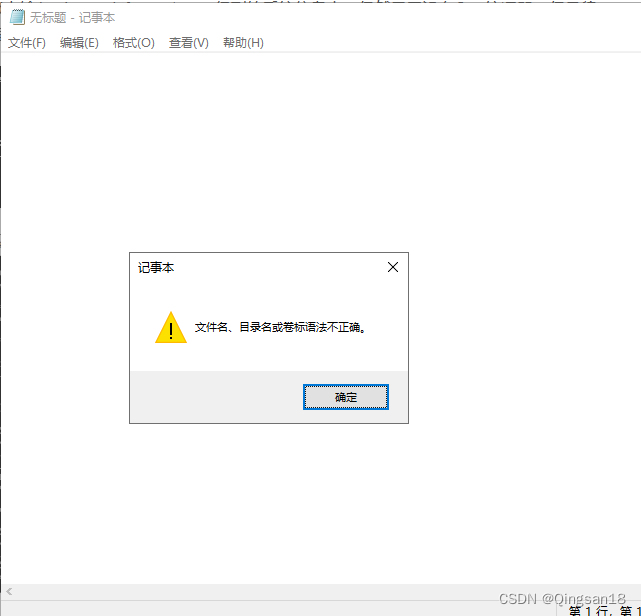

在运行Abaqus verification的时候，打开了一个记事本程序，并显示文件名、目录名或卷标语法不正确。

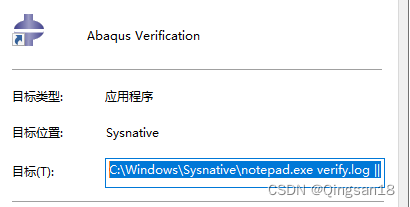

查看了一下verification这个程序的属性，发现它的目标直接指向了记事本，这个应该是abaqus安装程序的一个bug

修改成以下内容，指向abq2020.bat即可：

D:\SIMULIA\Commands\abq2020.bat -verify -all -log&epad.exe verify.log || notepad.exe verify.log

4.2 Include file "aba_param.inc" required for compilation is not found. This may indicate a problem with the Abaqus installation.

用Everything在电脑里搜aba_param.inc，发现确实没有。但是写的用户子程序里，每一个subroutine都会有一个include 'aba_param.inc'，所以如果电脑里都没有这个文件的话，程序是铁定运行不了的。

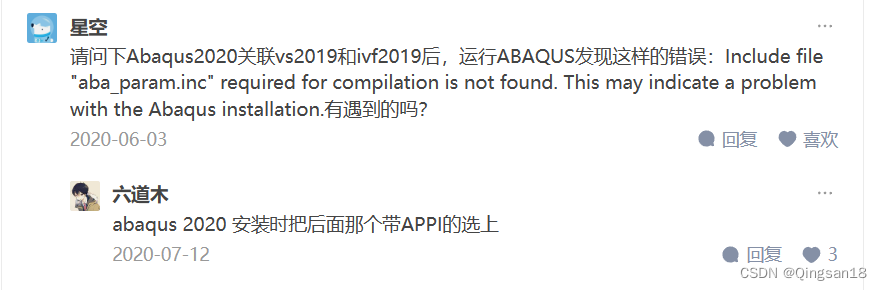

解决方法：参考以下文章的评论，安装Abaqus的时候可能少选了一个CAA API。卸载重装，把这个选上就可以了。

Abaqus 2020 连接 Fortran (ivf2020, vs2019) 的一个成功案例 - 知乎 (zhihu.com)
