PLC S7 200 Smart 比较与转化指令的应用

比较与转化指令的应用

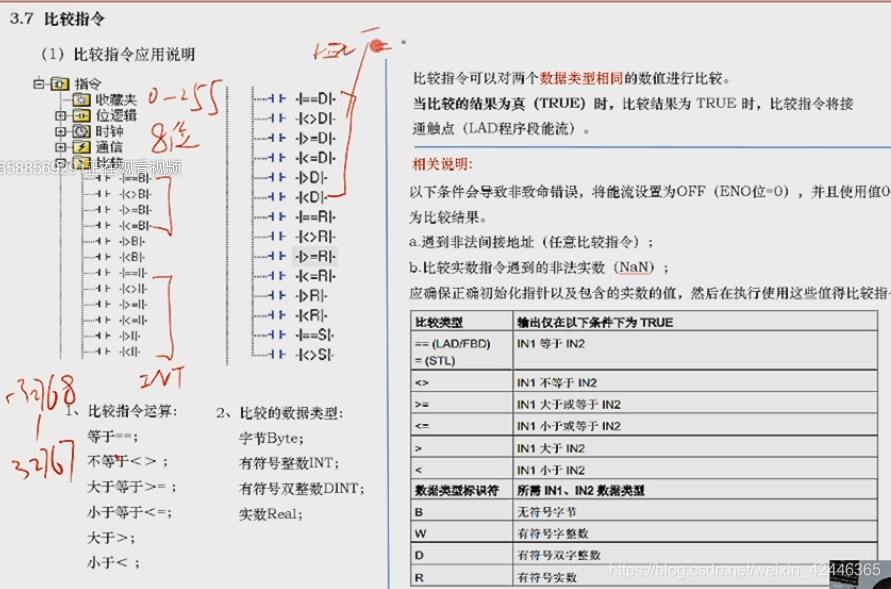

比较指令

Byte字节的比较（0-255） 6个
Int整数的比较（-32768-32767） 6个
Dint双字的比较（正负很大） 6个
Real浮点数的比较 6个
String字符串的比较 2个

上面的数据和下面的数据进行比较
上面的数据可以是数字也可以是地址（MW100）
下面的数据可以是数字也可以是地址（MW100）

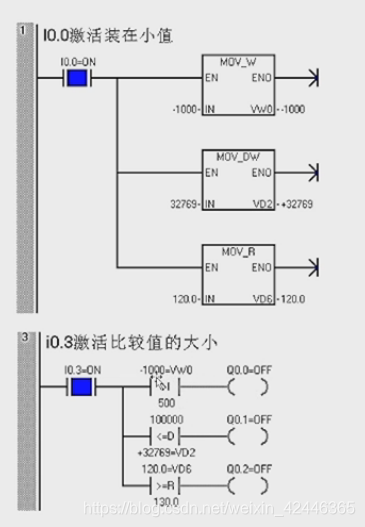

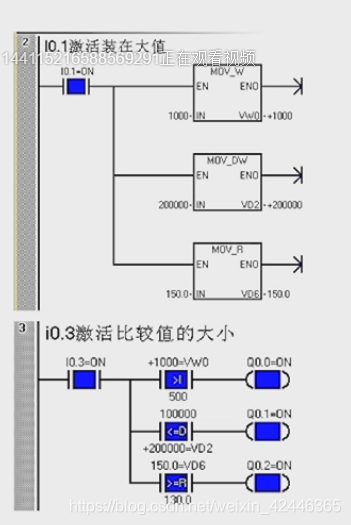

例子：

比较指令案例分析

1.自动控制
2.当水位超过H，自动停止
当水位低于L，自动运动
3.当水位高于H、或者低于L时，自动报警

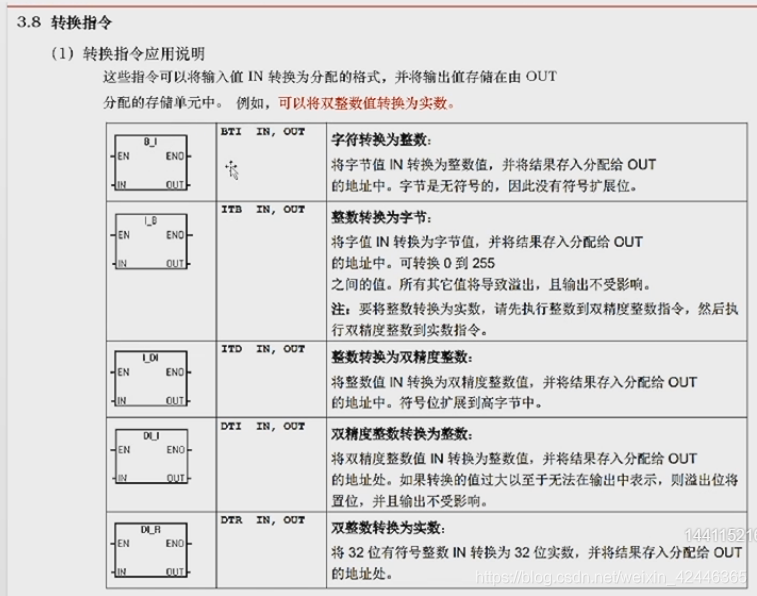

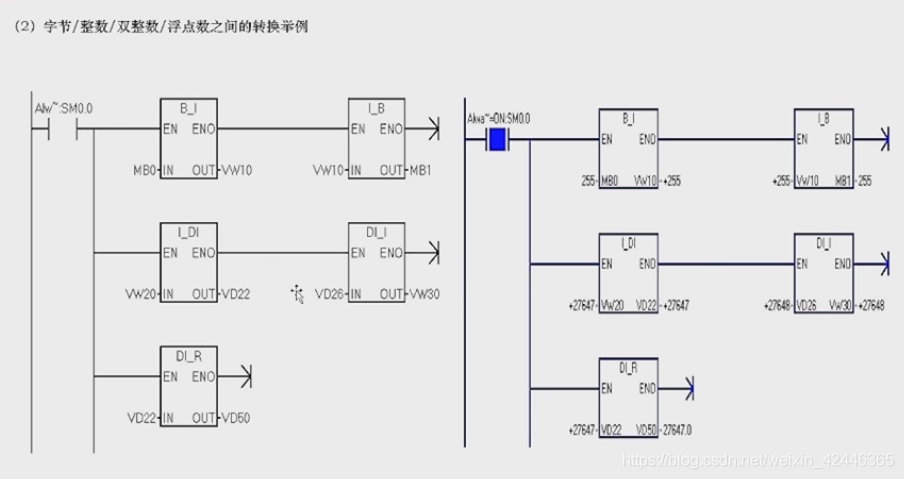

转换指令

只有双整数转浮点数（DINT–>R）

浮点数转为整数（R–>DINT）

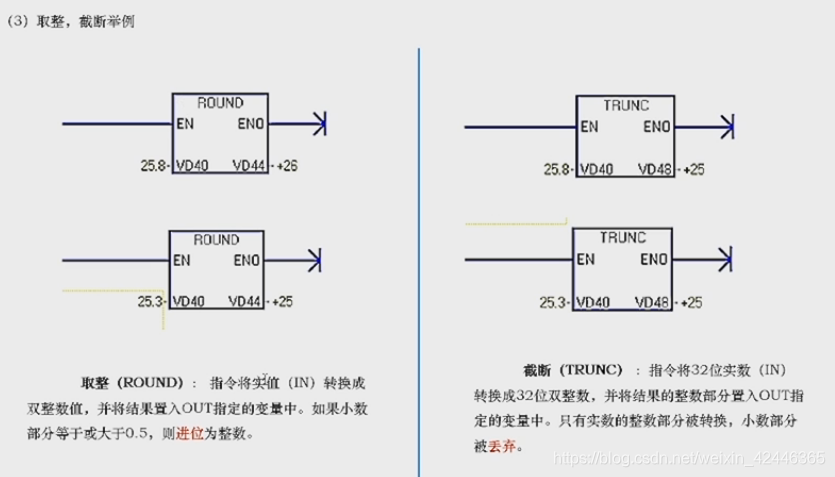

ROUND四舍五入
TRUNC截取整数
