两个相互靠近的导体极板，中间夹着电介质*，就构成电容器。

平板电容公式如下：

--------------------------------------------------------------------公式1.1

根据公式1.1，电介质的介电常数**越大，被电极化的程度越明显，电容越大；导体极板的横截面越大，电容越大；导体极板间距越小，同样的电压下电场强度越大，电介质被极化程度越明显，电容越大。

电容的一些基本特性：

A) 电容两端的电压不能突变，电容两端电压和其积累电荷的关系为：

--------------------------------------------------------------------公式1.2

B) 电容内部其实没有电流。在通电情况下，电容正极板不断积累正电荷+Q，电容内电介质被极化，靠近正极板感应出负电荷-Q，相应地电介质靠近负极板感应出正电荷+Q，从而负极板感应出负电荷-Q，见图1.1所示。在电容不断积累电荷的过程，电容外部看来就可以等效地认为有交流电流，该电流值为：

--------------------------------------------------------------------公式1.3

C) 电容的阻抗求解。对公式1.3左右两边分别作拉氏变换，得:

--------------------------------------------------------------------公式1.4

负载电容

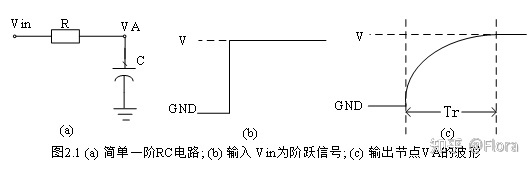

在图2.1(a)所示的一阶RC电路中，电容作为负载是很常见的。当输入Vin为阶跃信号如2.1(b)所示，输出节点VA充电过程可表示为：

--------------------------------------------------------------------公式2.1

而其放电过程可表示为：

--------------------------------------------------------------------公式2.2

当输入Vin为斜波信号如图2.2(a)所示，输出节点VA充电过程可表示为：

--------------------------------------------------------------------公式2.3

对公式2.3进行求导，其导数为：

--------------------------------------------------------------------公式2.4

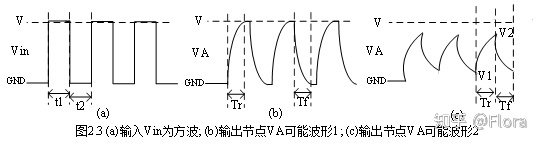

当输入Vin为方波信号如图2.3(a)所示，其中高电平持续时间为t1，低电平持续时间为t2，占空比为t1/(t1+t2)。若图2.1(a)电路中的RC时间常数足够小，即4.6*RC<t1(t2)(参见表2.1)，节点VA将规律地在t1时间内被充电到V，而在t2时间内被放电到GND，其波形如图2.3(b)所示。或者说输出节点VA的波形的上升沿时间tr<t1和下降沿时间tf<t2。

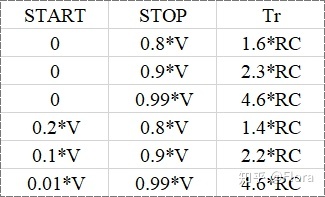

表2.1 常见的上升沿与RC时间常数关系

与之相对应地，若图2.1(a)电路中的RC时间常数不够小，或者说与时间t1(t2)相当，甚至RC>t1(t2)，在t1时间内不足以使节点VA充电到V，而在t2时间内不足以使节点VA放电到GND。但是经过一段时间，节点VA会规律地在t1时间内从电压V1充电到V2，而在t2时间从电压V2放电到V1，其波形如图2.3(c)所示。处于这样动态稳定的情况下，则有：

--------------------------------------------------------------------公式2.5

--------------------------------------------------------------------公式2.6

求解由公式2.5和公式2.6组成得方程组，得：

--------------------------------------------------------------------公式2.7

--------------------------------------------------------------------公式2.8

--------------------------------------------------------------------公式2.9

当t1=t2=t时，则有：

--------------------------------------------------------------------公式2.10

--------------------------------------------------------------------公式2.11

--------------------------------------------------------------------公式2.12

若图2.3(a)所示的方波信号Vin的上升/下降沿比较缓慢，类似图2.2(a)所示的斜波信号。在这种情况下，若图2.1(a)中电路的时间常数足够小，则输出节点VA波形在输入Vin上升沿时间内根据斜波信号公式2.3进行充电到Vx，然后根据阶跃信号公式2.1，将阶跃信号幅度由V替换成(V-Vx)，进行充电到V，在放电阶段与之类似。若图2.1(a)中电路的时间常数足够大，经过一段时间后，输出节点VA也将处于动态稳定，介于V1和V2电压内规律地充电和放电，在输入Vin上升沿时间内根据输入Vin为斜波信号进行充电，然后根据输入Vin为阶跃信号进行充电，在放电阶段与之类似。

注释

*介质：物质A（比如声波、光波）的传播需要存在于另一种物质B内部，物质B就是物质A的介质。

*电介质（英文名:dielectric）是一种可被电极化的绝缘体。电工中一般认为电阻率超过10ohm*m的物质归为电介质。介电质应该是电介质的另一种叫法。

**介电常数：在外加电场的作用下，电介质被电极化，产生感应电荷而削弱电场，原外加电场（真空中）与最终介质中电场的比值称为介电常数，也称为诱电率。介电常数是相对介电常数与真空中绝对介电乘积。理想导体的相对介电常数为无穷大。
