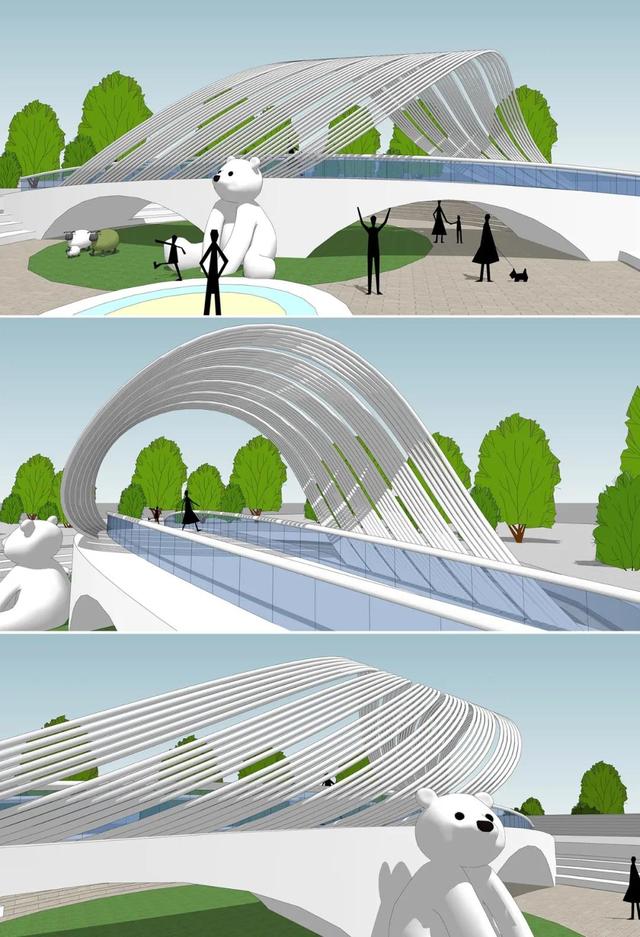

360°全弯的廊架是啥样的呢？
就是这个！
无论你从正面、侧面、还是顶面去看它
它都是弯的

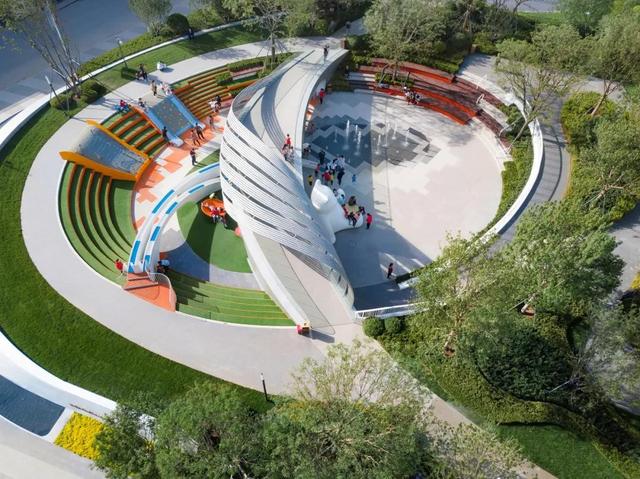

案例来自SketchUp吧建模直播·第19期
▼
旭辉华北区域-礼物飘带桥 by 上景设计
是不是又错过了直播？
所以贴心的小吧马上奉上教程，还不快来
弹姐带字幕视频教程
【SketchUp吧】扭转桥建模_腾讯视频
图文教程
首先画一个平面，接着用圆弧工具把平面处理成两头小中间凸的形状，画好之后删除两头多余的部分，接着拉成体块

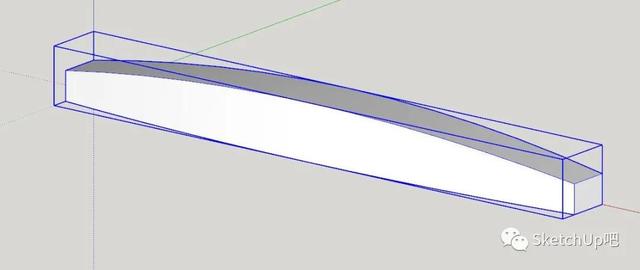

这是一座拱桥，所以要处理一下桥身的弧度，中间在立面上也要凸出来，我们可以用模型交错来做，先画弧线，切换成X光透视模式，把弧线拉成面，让面和体块完全相交，使用模型交错。

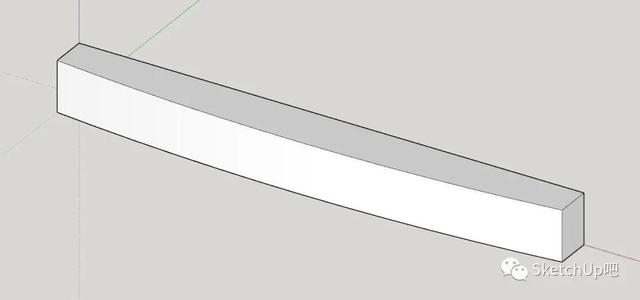

删除多余的部分，桥身体块就做好了，然后成组。
接着我们就要开始布线了！

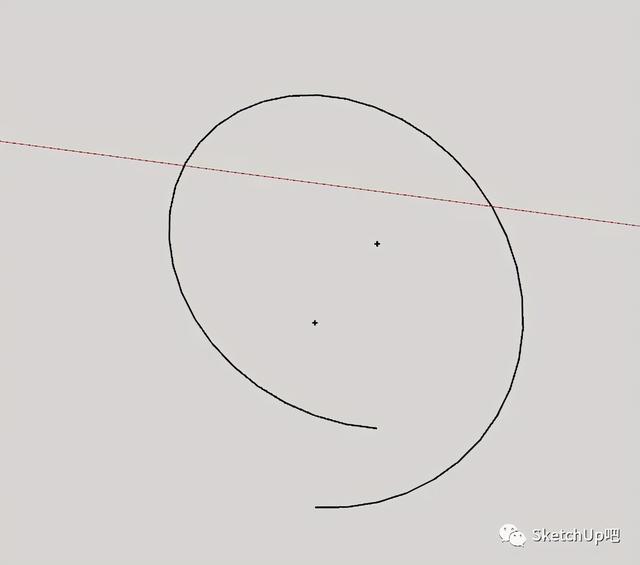

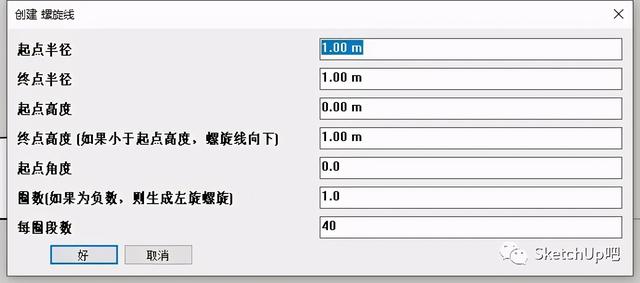

我们布线的范围在桥身的范围内，先用【创建螺旋线】(SUAPP编号52)画一段螺旋线，这里参数不用改，因为后期我们还会调整，不过可以把段数改多一点。

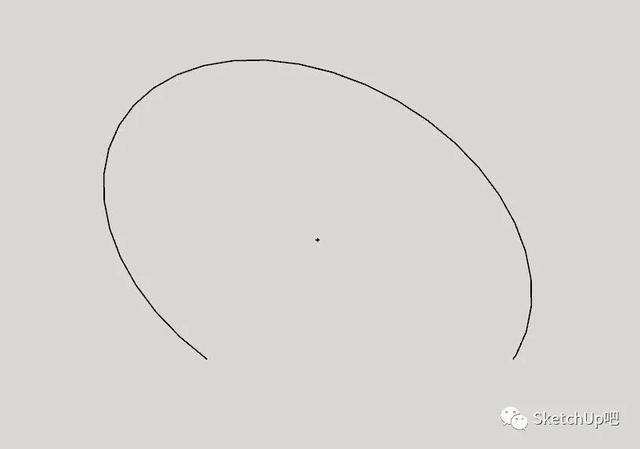

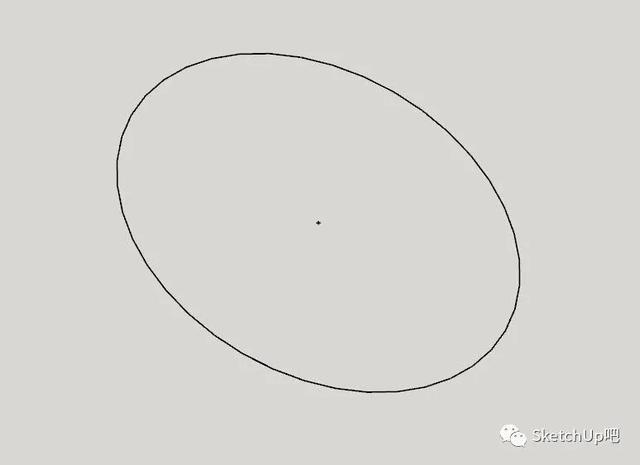

螺旋线自动生成，接着我们就要在这条螺旋线的基础上做一系列的调整达到目标形态。

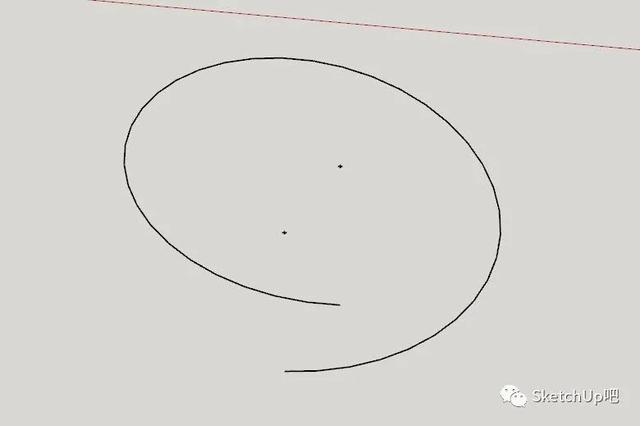

首先是方向需要进行调整，开口的位置在右边，我们要调整到下方。
螺旋线是扁的，所以要给它捏扁，缩放工具操作一波！
它还有一点斜度，所以再旋转一下。
这下角度没什么问题了，下部我们要进行切除，直接使用【对象切割】(SUAPP编号298)的对象切除把下面切除掉。
曲线我们就处理得差不多了，接着再放到桥身上去进行下一步的调整，先拉长一点。

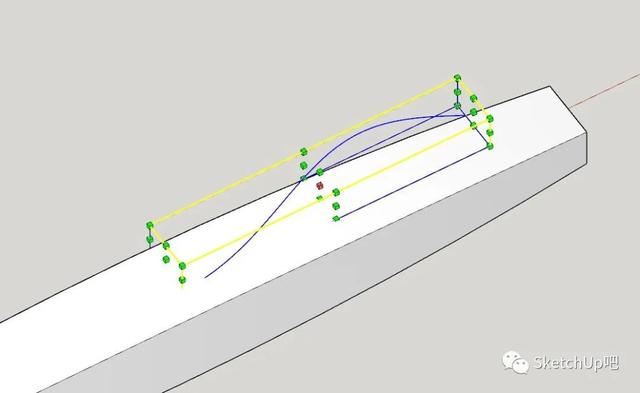

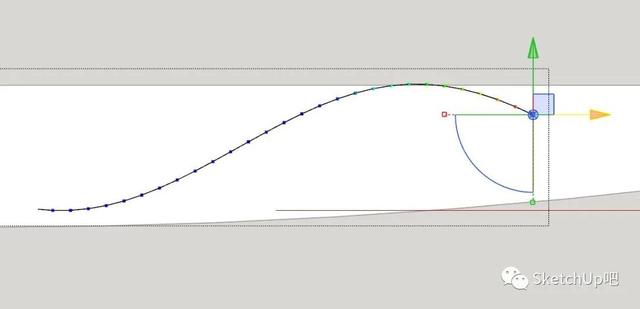

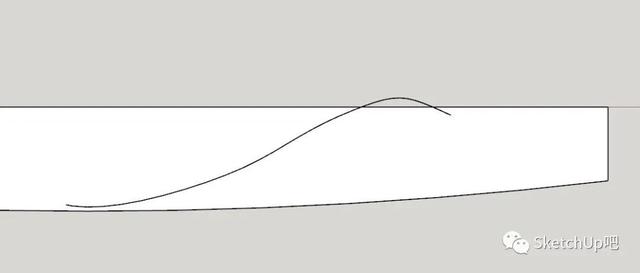

下面的操作就是结合桥身的位置将线条放好，这里呢没什么特别的技巧，就是不断的调整，顶点编辑要记得调整软半径来达到最合适的弧度。
第一条就做好了，同样的方式来做第二条。

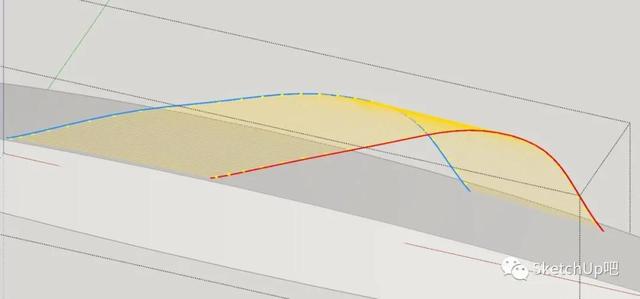

接着【曲线放样】(SUAPP编号427)，我们要的是横向的结构线，这里是面，点击一下仅生成表面横向线框。
这里默认5段，我们点击段数调整一下这就是数学题了，一共6组，每组6根并且组与组之间有间隙，我们得到的答案就是这里填40。

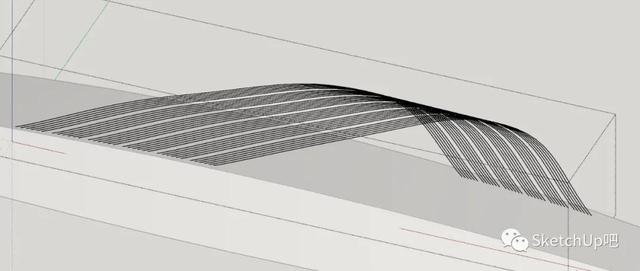

线条就生成啦。！
生成的线条是单独成组的，我们先炸开。接着就每隔6根删除一根线，把间距留出来。

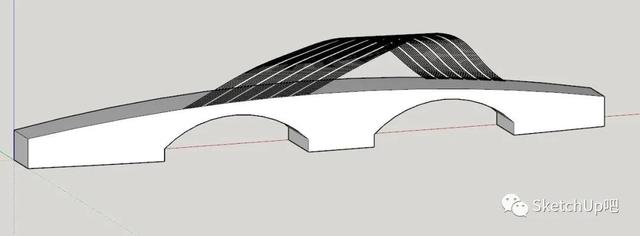

接着我们把桥下面的洞挖出来,我们就用实体工具的减去命令来做，先把需要切除的部分画出来。

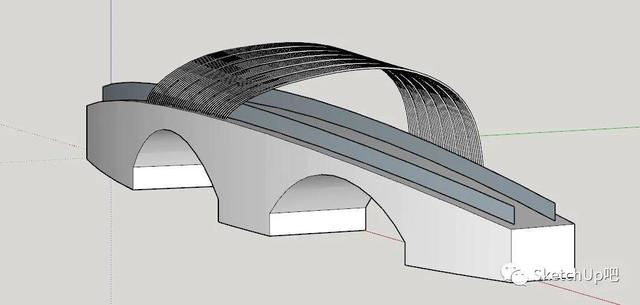

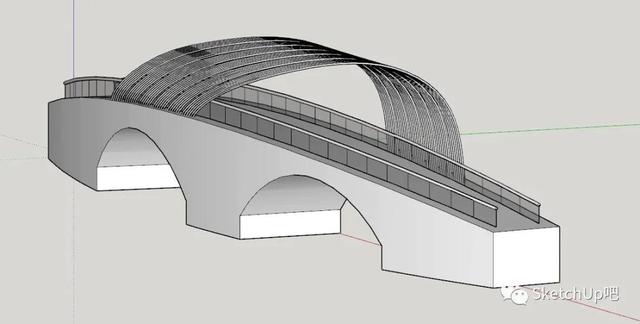

基本的形态我们已经做好了，接着来掰弯。

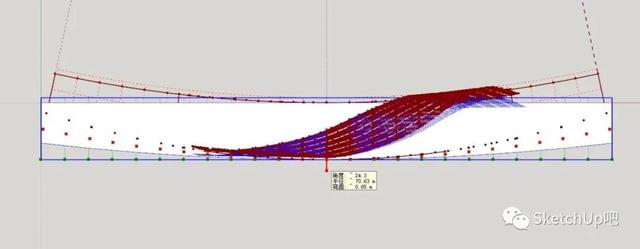

先把两部分统一成一个群组。然后使用【真实弯曲】(SUAPP编号388)来掰弯。
处理后的线又全部断开了，焊接后使用【线转圆柱】(SUAPP编号148)把线条转化成圆柱。

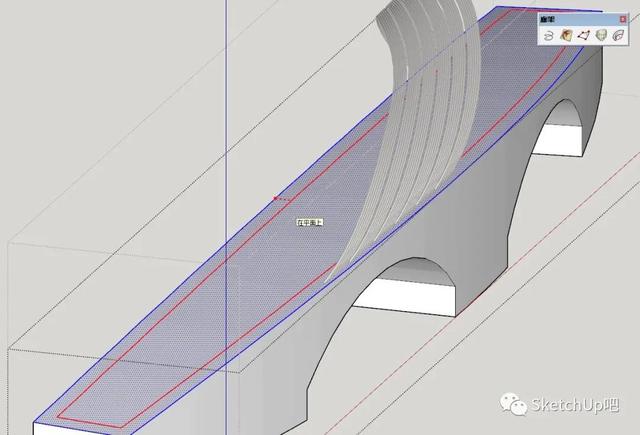

大体上就做好了，还差一个栏杆，可以直接从桥身上提取轮廓线，先用【表面绘制】(SUAPP编号432)中的表面偏移把轮廓偏移一点。
然后把线原位粘贴出来，【拉线成面】(SUAPP编号156)。
选中顶部两条曲线，转化成圆管栏杆。
选中面将柔化值调到0，把面进行分割。给个玻璃的材质看看效果。
好啦！还是很简单的嘛~看！这只熊真可爱~
教程就是这样啦！
一起动手试试呗~
不动手你怎么知道你是真的废了呢~
