Latex大全

本文介绍了latex中常用的功能

符号大全

因为符号更常用，所以放到前面了。

优秀案例

\begin{equation}
	\begin{aligned}
		\arg\max _{y_{poison}}&\lVert \textbf{g}_{poison} -\textbf{g}_{clean} \rVert_{2} \\
		\mathrm{where~~} &y_{poison} = (1-\alpha) y_{dev} + \alpha  y_{clean}\\
		&\textbf{g}_{poison} = \nabla\mathcal{L}(f(\textbf{x}), y_{poison})\\
		&\textbf{g}_{clean} = \nabla\mathcal{L}(f(\textbf{x}), y_{clean})\\
		s.t.~~ &\alpha \in [0,1]\\
		&\arg\max_k y_{clean}^{k} = \arg\max_k y_{poison}^{k}\\
	\end{aligned}
\end{equation}

字母样式

第一行是罗马体，第二行是斜体，第三行类似于斜体

斜体（强烈推荐用于文本）
语法 \textit{Precision}：$\text{Precision}$
语法 \emph{Precision}：

正粗体（强烈推荐用于文本）
语法 \textbf{Precision}：$\text{Precision}$

斜粗体（强烈推荐用于文本）
语法 \textbf{\textit{Precision}}：$\text{Precision}$
语法 \textbf{\emph{Precision}}：

上述三种用于文本，其余用于公式
正粗体
语法 \mathbf{012…abc…ABC…}：$012\dots \mathbf{abcx}\dots \mathbf{ABCX}\dots$，对比下\textbf{012…abcx…ABCX…}：$\text{012…abcx…ABCX…}$，好像效果一样！

斜粗体
语法 \boldsymbol{012…abc…ABC…\alpha \beta\gamma…}：$012\dots \mathbf{abcx}\dots \mathbf{ABCX}\dots \mathbf{\alpha \beta \gamma }\dots$

注意：

1. 英文字母 “L” 的小写 “l” 很容易和1搞混，因此我们一般使用 \ell 来代替 l，效果：$\ell$。
2. 数域⽤\mathbb{R}（$\mathbb{R}$），\mathbb{Z}（$\mathbb{Z}$）。
3. \boldsymbol{x} 组成的集合⽤\mathcal{X}（ $\mathbf{x}\in \mathcal{X}$），a 组成的集合⽤ A（$a\in A$）
4. 公式中的 softmax，proj，enc 等，超过⼀个字⺟的变量或符号，要⽤正⽂字体，即写成 \textrm{softmax} 或 \textit{FFN}。
5. 公式中的括号，要⽤\left，\right 进⾏标记。如 \left(\right)，\left{ \right}。<>、|| 这种 括号也是⼀样的。括号中的分割可以搭配\middle。如下图：


分式、矩阵、多项式

语法	效果
\frac{2}{4}=0.5	$\frac{2}{4}=0.5$
\cfrac{2}{c + \cfrac{2}{d + \cfrac{2}{4}}} =a	$\frac{2}{c+\frac{2}{d+\frac{2}{4}}}=a$
\dbinom{n}{r}=\binom{n}{n-r}=Cn_r=Cn_{n-r}	$\left(\genfrac{}{}{0ex}{}{n}{r}\right)=\left(\genfrac{}{}{0ex}{}{n}{n-r}\right)=C_r^n=C_{n-r}^n$
矩阵

重音符号（向量符号）

希腊字母

二元关系

运算符

大运算符（积分求和）

箭头

定界符（括号）

如何打出大定界符？：

在 \lVert 内容 \rVert 中，加上： \left\lVert 内容 \right\rVert 。
加上 \left \right 后，定界符的大小就会自动调整了。

其他符号

\Delta: $\Delta$
前置上下标: ${}_1^2{X}_3^4$

基本结构

\documentclass[12pt, letterpaper]{article}
\usepackage[utf8]{inputenc}
\usepackage{comment}

% Title
\title{Document Title} %标题
\author{Rooney \thanks{Somebody}}
\date{2020-05-09}

\begin{document}

\begin{titlepage}
\maketitle
\end{titlepage}

\tableofcontents

\begin{abstract}
This is a simple paragraph at the beginning of the
document. A brief introduction about the main subject.
\end{abstract}

First document. This is a simple example, with no
extra parameters or packages included.

% Comments
\begin{comment}
This text won't show up in the compiled pdf
this is just a multi-line comment. Useful
to, for instance, comment out slow-rendering
while working on the draft. 相当于加强版的 %
\end{comment}

\end{document}

其中，\documentclass命令是用于设置LaTex文件所生成文档的格式. 其命令语法如下所示： \documentclass[options]{class}
常见的class可选项：

class	文体
article	科技论文，报告，软件文档等
IEEEtran	IEEE Transactions 格式.
report	长篇报告(如:学位论文)

常见的option可选项：

option	內容
12pt	文档正文使用的字体大小(默认为10pt)
twoside, oneside	分成几列，一般期刊论文是两列
report	长篇报告(如:学位论文)

注释

先加载宏包：

\usepackage{comment}

一般用 % 注释一段话，看也可以用\begin{comment} 注释内容 \end{comment }来注释好几段话。

换行

两个反斜杠 \

空格

波浪线~

换行不缩进

\noindent

效果：

中文

将WinEdt设置为默认使用UTF8格式打开tex文件。
如果WinEdt打开一个UTF-8格式的文件显示乱码，可在Document->Document Setting->Format->File Format中选择UTF-8
或者在在该文件的开始处添加一行

% !Mode:: "TeX:UTF-8"

Latex环境中使用中文需要注意的一点是: Latex编辑器读入文件的使用的编码格式一定要与该文件的编码格式一致。
1.使用ctexart

\documentclass[UTF8]{ctexart}
\usepackage{CJK}

\begin{document}
Hello, World!
世界, 你好!
\emph{世界, 你好!}  %斜体
\textbf{世界, 你好!}  % 粗体
{\CJKfamily{hei}  黑体}
{\CJKfamily{kai}  楷体}
{\CJKfamily{li} 隶书}
{\CJKfamily{fs} 仿宋}
{\CJKfamily{song} 宋体}

\end{document}

2.使用CTEX中文包(UTF8格式)

\documentclass[UTF8]{article}
\usepackage{CTEX}

\begin{document}
\section{字体设置}
{\kaishu 楷体}
{\songti 宋体}
{\heiti 黑体}
{\fangsong 仿宋}
\end{document}

算法

先加载宏包：

\usepackage{algorithm}
\usepackage{algorithmic}
\renewcommand{\algorithmicrequire}{ \textbf{Input:}}     % Input 代替 Require
\renewcommand{\algorithmicensure}{ \textbf{Initialize:}} % Initialize 代替 Ensure
\renewcommand{\algorithmicreturn}{ \textbf{Output:}}     % Output 代替 Return

\begin{algorithm}
	\caption{Title of the Algorithm}
	\label{algo:ref}
	\begin{algorithmic}[1]
		\REQUIRE some words.  % this command shows "Input"
		\ENSURE ~\\           % this command shows "Initialized"
		some text goes here ...\\
		\WHILE {\emph{not converged}}
		\STATE ... \\  % line number at left side
		\ENDWHILE
		\RETURN this is the lat part.  % this command shows "Output"
	\end{algorithmic}
\end{algorithm}

还有一种更简便的不用修改宏包的办法：

\begin{algorithm}[t]
	\caption{Fingerprint Filtering}
	\label{alg:algorithm2}
	\begin{flushleft}
		\textbf{Input}: $M_{\mathit{tgt}}, \mathcal{A}, D_{\mathit{tgt}}$ \\
		\textbf{Output}: $D_{\mathit{fp}}$
	\end{flushleft}
	\begin{algorithmic}[1] %[1] enables line numbers
		\STATE $k=0$
		\STATE $D_{\mathit{fp}} \gets \emptyset$
		\FOR{\textbf{each} $F \in M_{\mathit{tgt}}$ }
		\STATE $k=k+1$
		\STATE $S_k \gets \emptyset$
		\FOR{\textbf{each} $\mathbf{x} \in D_{\mathit{tgt}}$ }
		\STATE $y_{\mathit{tgt}} = F(\mathbf{x})$
		\IF {$\mathcal{A}(y_{\mathit{tgt}}) = $ ``In''}
		\STATE	$S_k \gets S_k \cup \mathbf{x}$
		%\STATE	$D_{\mathit{finger}} \gets D_{\mathit{finger}} \cup \mathbf{x}$
		\ENDIF
		%\STATE $S_{k} \gets S_{k} \cup Y_{\mathit{tgt}}$
		\ENDFOR
		%\STATE $S_{k} \gets S_{k} \cup Y_{\mathit{tgt}}$
		\ENDFOR
		\STATE $D_{\mathit{fp}} = S_{1} \cap S_{2} \cap ... \cap S_{k} $
		\STATE \textbf{return} $D_{\mathit{fp}}$

	\end{algorithmic}
\end{algorithm}

另一个模板：

%=======================算法代码=========================
\begin{algorithm}[t]
	\caption{\emph{The pseudo-code
			of P$^2$-Protection}}
	\label{alg:algorithm1}
	\textbf{Require:} the trained FL global model $f$ \\
	\textbf{Output:} the protected FL global model $\hat{f}$

	\begin{algorithmic}%[1] %[1] enables line numbers
		\STATE \noindent \textbf{FL client executes:}
		\FOR{each client $C_{i}, i\in \{1,2, \cdots, M\}$ \textbf{in parallel}}
		%				\STATE $\mathbf{w}_{poison}^{i} = 0$
		\FOR{ each local training data $(\textbf{x},y)$ }
		\STATE $y_{clean} \leftarrow f(\textbf{x})$
		\STATE $y_{dev} \leftarrow \mathrm{MGD}(f,(\textbf{x}, y_{clean}))$ %\quad//~ Search the deviation vector
		\STATE $y_{poison} = \mathrm{PoisonPrediction}(y_{dev},y_{clean})$ %\quad//~ The value of $\alpha$ is discussed in $XX$
		\STATE $\mathbf{w}_{poison}^{i} = \mathrm{ComputeUpdate}(f, (\textbf{x},y_{poison}))$ %\quad //~Get the local poisoning updates of all training data
		\ENDFOR
		\ENDFOR
		\RETURN $\mathbf{w}_{poison}^{i}$
		\STATE
		\STATE \noindent \textbf{FL server executes:}
		\STATE $\mathbf{W}_{poison} = \emptyset$
		\FOR{each client $C_{i}, i\in \{1,2, \cdots, M\}$ }
		\STATE $\mathbf{W}_{poison} = \mathbf{W}_{poison} \cup \mathbf{w}^{i}_{poison}$ \quad//~Updates collecting
		\ENDFOR
		\STATE $\hat{f} = f + \sum^{M}_{i=1} \alpha_i \mathbf{w}_{poison}^{i}$ \quad//~Model updating

		\RETURN  $\hat{f}$
		\STATE


	\end{algorithmic}
\end{algorithm}
%=======================算法代码=========================

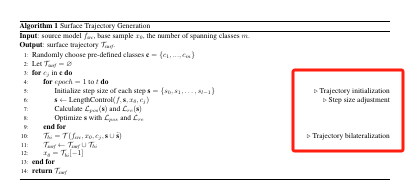

表格注释

需要加载一个包：\usepackage{algpseudocode}
然后在算法来里头用 \Comment{ 内容 } 指令进行注释即可：

表格

需要加载宏包：

\usepackage{booktabs}
\usepackage{tabularx}
\usepackage{multicol}
\usepackage{multirow}
\usepackage{threeparttable} %三线表格
\usepackage{diagbox} %斜对角线
\usepackage{array}

示例一：

\begin{table}[h]
\centering  %居中表格
\caption{this is my table}
\begin{tabular}{llr}  %%前两列左对齐，第三列右对齐
%也可以设置每一列的宽度 \begin{tabular}{p{3.5cm}|p{2cm}|p{5cm}}
%也可以设置表格总宽度的宽度 \begin{tabularx}{12cm}
\hline
\multicolumn{2}{c}{Item} \\ %Item写于前两列的合并
\cline{1-2}  %只画前两行的横线
Animal    & Description & Price (\$) \\
\hline
Gnat      & per gram    & 13.65      \\
          & each        & 0.01       \\
Gnu       & stuffed     & 92.50      \\
Emu       & stuffed     & 33.33      \\
Armadillo & frozen      & 8.99       \\
\hline
\end{tabular}
\end{table}

代码第四行决定表格中内容的对齐形式：

\begin{tabular}[pos]{table spec}

table spec选项：

table spec	作用	样例
l	左对齐	{l c r}
c	居中	{l c r}
r	右对齐	{l c r}
p	限制列宽

表格内容中的一些符号作用

符号	作用
&	列分隔
\	新列
\hline	画一条水平线
\newline	在列中换行
\cline{i-j}	在水平方向从第 i 列 到 第 j 列画横线段

表格中行间距

\renewcommand{\arraystretch}{1.5} %默认是1.0

示例二：三线表格（更常用）

\begin{table}[h]
\caption{This my second table}
\centering
\begin{tabular}{ccc}
\toprule %命令是画出表格最上边的一条粗实线(rule)
Name & ID & Gender\\
\midrule % 命令是画出表格中间的细实线。 效果如下图所示：
Tom & 001& Male\\
Rose & 002& Female\\
\bottomrule %命令是画出表格最下边的一条粗实线.
\end{tabular}
\end{table}

示例三：跨越两栏的多表格
如何跨越？——\begin{table}[h ]改成 \begin{table*}[h]
多表格的设置有点巧妙：

在这里插入代码片

注意

展示数据的列，如果数据不等⻓，请右对⻬。（下图左边是错误地做左对⻬的示例，右边 为正确的）

表格中的加粗请使⽤ \textbf{}，⽽⾮\bf。上图右边中，14.10的加粗就错误地使⽤了\bf， 导致对⻬出现问题（这⼀问题仅在某些模板中存在），⽽17.24的加粗就使⽤了\textbf{}。

表格字体大小

插入\begin{table}[h] 和 \begin{tabular}之间。

\tiny
\scriptsize
\footnotesize
\small
\normalsize % 默认
\large
\Large
\LARGE
\huge
\Huge

或者用数字表示：

\fontsize{8}{10}\selectfont % 8是字号大小，10是行间距

表格线条粗细

最简单的加粗方式，直接对三条线进行加粗：\toprule \midrule \bottomrule ，加粗方法如下：

\begin{table}
	\centering
	\fontsize{8}{10}\selectfont
	%\vspace{1.0mm}
	\caption{}
	\begin{tabular}{|c|c|c|c|}
		\toprule[2mm]
		\textbf{Dataset} & \textbf{No defense} & \textbf{DP} & \textbf{MAD} \\\midrule[0.8mm]
		Adult&&&  \\
		Purchase20&&&  \\
		FEMNIST&&&  \\
		\bottomrule[2mm]
	\end{tabular}
\end{table}

但是这样存在一个问题，竖线和横线之间存在空袭，为了解决这个问题，我们需要引入 \usepackage{makecell} 这个包放在最前面，然后使用 \Xhline{1.2pt} 来代替原来的 \hline：

\begin{table}
	\centering
	\fontsize{8}{10}\selectfont
	%\vspace{1.0mm}
	\caption{}

	\begin{tabular}{|c|c|c|c|}
		\Xhline{1.2pt}
		\textbf{Dataset} & \textbf{No defense} & \textbf{DP} & \textbf{MAD} \\\Xhline{1.2pt}
		Adult&&&  \\
		Purchase20&&&  \\
		FEMNIST&&&  \\
		\Xhline{1.2pt}
	\end{tabular}

\end{table}

单元格内换行

\shortstack{ 第一行的內容 \ 第二行的内容 }

{\emph{Suspect}} & \shortstack{Authenticate \\ Accuracy} & {\emph{Authenticate Accuracy}} & \shortstack{First line\\(second line)} \\

设置表格总长

\begin{table}
\caption{设置表格总长}
\begin{tabular*}{12cm}{lll}
\hline
Start & End  & Character Block Name \\
\hline
3400  & 4DB5 & CJK Unified Ideographs Extension A \\
4E00  & 9FFF & CJK Unified Ideographs \\
\hline
\end{tabular*}
\end{table}

设置表格总长是12cm

表格内自动换行（限制列宽）

\begin{document}
\begin{table}
	\caption{自动换行}
	\begin{center}
		\begin{tabular}{|l|l|l|l| p{5cm}|}  % p{5cm}改成m{0.08\textwidth}也行
			\hline
			Item & Name & Gender & Habit & Self-introduction \\ \hline
			1 & Jimmy & Male & Badminton & Hi, everyone,my name is Jimmy. I come from Hamilton,
			and it's my great honour to give this example. My topic is about how to use p{width} command \\ \hline
			2 & Jimmy & Male & Badminton & Hi, everyone,my name is Jimmy. I come from Hamilton,
			and it's my great honour to give this example. My topic is about how to use p{width} command \\
			\hline
		\end{tabular}
	\end{center}
\end{table}

\begin{tabular}{|l|l|l|l| p{5cm}|}设置最后一列最大是5cm,超出部分要换行。注意，只能使用p限制列宽。p也可以用m代替，p是限制列宽的的左对齐，m是限制列宽的右对齐。

设置表格宽度（所有大表格请务必这么操作一下）

方法1

需要导入graphicx包：\usepackage{graphicx}：使用 \resizebox{1.0\linewidth}{内容}命令包围tabular的内容，其中，1.0表示将表格的宽度设置为页面宽度(linewidth)；如果是0.8的话，那么表格的宽度将被设置为页面宽度的80%；类似的，数值越小，表格宽度越小；当然，也可以设置比1.0还大的数字，但那样的话就不够美观了，因为给人还会是一种表格越界的感觉。

\begin{table}
\centering
\caption{A Table Demo}
\label{tab_demo}
\resizebox{1.0\linewidth}{!}{ % 在 label之后，tabular之前加
\begin{tabular}{ccccccccccc}
\hline
Animal & Weight & Color & Weight & Color & Weight & Color & Weight & Color & Weight & Color\\
\hline
Dog  & 20.1 & White  & 18.0 & Gray  & 30.5 & Black & 30.5 & Black& 30.5 & Black\\
Cat  & 10.2 & Yellow & 11.2 & Black & 11.5 & White & 11.5 & White& 11.5 & White\\
Fox  & 15.5 & Gold   & 15.6 & Gold  & 16.5 & Gold  & 16.5 & Gold & 16.5 & Gold\\
Duck & 2.4  & White  & 3.0  & White & 4.0  & White & 4.0  & White& 4.0  & White\\
\hline
\end{tabular}
}
\end{table}

方法2

需要用到 \usepackage{tabularx,multirow}，注意，这里是tabularx

\begin{table}
	\caption{表格宽度X}
	\begin{tabularx}{10cm}{llX}  % 10cm 減去前兩個欄位寬度後，剩下的通通給
		\hline                      % 第三欄位使用，文字超出的部份會自動折行
		Start & End  & Character Block Name  \\
		\hline
		3400  & 4DB5 & CJK Unified Ideographs Extension A \\
		4E00  & 9FFF & CJK Unified Ideographs \\
		\hline
	\end{tabularx}
\end{table}

调整行高

在该行内容开始之前添加以下命令即可：\rule{0pt}{15pt}
0pt 的意义无需太多关心，15pt 表示行高。

设置表格某列的宽度

注意，只能使用p限制列宽。p也可以用m代替，**p是限制列宽的的左对齐，m是限制列宽的右对齐。

\begin{table}[h] %开始一个表格environment，表格的位置是h,here。
	\caption{改变表格任一列宽} %显示表格的标题
	\begin{tabular}{p{3.5cm}|p{2cm}|p{5cm}} %设置了每一列的宽度，强制转换。
		\hline
		\hline
		Format & Extension & Description \\ %用&来分隔单元格的内容 \\表示进入下一行
		\hline %画一个横线，下面的就都是一样了，这里一共有4行内容
		Bitmap & .bmp & Bitmap images are recommended because they offer the most control over the exact image and colors.\\
		\hline
		Graphics Interchange Format (GIF) & .gif & Compressed image format used for Web pages. Animated GIFs are supported.\\
		\hline
		Joint Photographic Experts Group (JPEG) & .jpeg, .jpg & Compressed image format used for Web pages.\\
		\hline
		Portable Network Graphics (PNG) & .png & Compressed image format used for Web pages.\\
		\hline
		\hline
	\end{tabular}
\end{table}

如果又要设定列宽又要居中，得在p{2cm}后面添加<{\centering}：

\begin{table}[h] %开始一个表格environment，表格的位置是h,here。
	\caption{改变表格任一列宽+居中} %显示表格的标题
	\begin{tabular}{p{3.5cm}<{\centering}|p{2cm}<{\centering}|p{5cm}<{\centering}} %设置了每一列的宽度，强制转换。
		\hline
		\hline
		Format & Extension & Description \\ %用&来分隔单元格的内容 \\表示进入下一行
		\hline %画一个横线，下面的就都是一样了，这里一共有4行内容
		Bitmap & .bmp & Bitmap images are recommended because they offer the most control over the exact image and colors.\\
		\hline
		Graphics Interchange Format (GIF) & .gif & Compressed image format used for Web pages. Animated GIFs are supported.\\
		\hline
		Joint Photographic Experts Group (JPEG) & .jpeg, .jpg & Compressed image format used for Web pages.\\
		\hline
		Portable Network Graphics (PNG) & .png & Compressed image format used for Web pages.\\
		\hline
		\hline
	\end{tabular}
\end{table}

高端的三线表格

\begin{table}[tp]

  \centering
  \fontsize{6.5}{8}\selectfont
  \begin{threeparttable}
  \caption{Demographic Prediction performance comparison by three evaluation metrics.}
  \label{tab:performance_comparison}
    \begin{tabular}{ccccccc}
    \toprule
    \multirow{2}{*}{Method}&
    \multicolumn{3}{c}{ G}&\multicolumn{3}{c}{ G}\cr
    \cmidrule(lr){2-4} \cmidrule(lr){5-7} %为该行的某几行划横线，其中，lr改成r可能会更好~
    &Precision&Recall&F1-Measure&Precision&Recall&F1-Measure\cr
    \midrule
    kNN&0.7324&0.7388&0.7301&0.6371&0.6462&0.6568\cr
    F&0.7321&0.7385&0.7323&0.6363&0.6462&0.6559\cr
    E&0.7321&0.7222&0.7311&0.6243&0.6227&0.6570\cr
    D&0.7654&0.7716&0.7699&0.6695&0.6684&0.6642\cr
    C&0.7435&0.7317&0.7343&0.6386&0.6488&0.6435\cr
    B&0.7667&0.7644&0.7646&0.6609&0.6687&0.6574\cr
    A&{\bf 0.8189}&{\bf 0.8139}&{\bf 0.8146}&{\bf 0.6971}&{\bf 0.6904}&{\bf 0.6935}\cr
    \bottomrule
    \end{tabular}
    \end{threeparttable}
\end{table}

\multirow参数：

\multirow{nrows}[bigstructs]{width}[fixup]{text}

    nrows   设定所占用的行数。

    bigstructs  此为可选项，主要是在你使用了 bigstruct 宏包时使用。

    width  设定该栏文本的宽度。如果想让 LaTeX 自行决定文本的宽度，则用 * 即可。

    fixup   此为可选项，主要用来调整文本的垂直位置。

    text     所要排版的文本。可用 \\ 来强迫换行。

多个小表格组合

1.一个table夹带多个tabular

\begin{table}
	\centering
	{\centerline{\bf (a). CDR samples}}
	\vspace{1.0mm}
	\begin{tabular}{|l|c|c|c|}
		\hline
		\textbf{record-id} & \textbf{user-id} & \textbf{online-time} & \textbf{offline-time} \\\hline
		1    & \#user-1           & \#timestamp-1  & \#timestamp-2           \\\hline
		2    & \#user-2           & \#timestamp-3  & \#timestamp-4           \\\hline
		3    & \#user-2           & \#timestamp-5  & \#timestamp-6           \\\hline
		4    & \#user3            & \#timestamp-7  & \#timestamp-8           \\\hline
		\vdots & \vdots           & \vdots          &\vdots\\\hline
	\end{tabular}

	\vspace{3mm}
	\centering
	\centerline{\bf (b). DTR samples}
	\vspace{1.0mm}
	\begin{tabular}{|l|c|c|c|}
		\hline
		\textbf{record-id} & \textbf{user-id} & \textbf{online-time} & \textbf{offline-time} \\\hline
		1    & \#user-1           & \#timestamp-1  & \#timestamp-2           \\\hline
		2    & \#user-2           & \#timestamp-3  & \#timestamp-4           \\\hline
		3    & \#user-2           & \#timestamp-5  & \#timestamp-6           \\\hline
		4    & \#user3            & \#timestamp-7  & \#timestamp-8           \\\hline
		\vdots & \vdots           & \vdots          &\vdots\\\hline
	\end{tabular}

	\vspace{3mm}
	\centering
	\centerline{\bf (c). DTR samples}
	\vspace{1.0mm}

	\begin{tabular}{|l|c|c|c|}
		\hline
		\textbf{record-id} & \textbf{user-id} & \textbf{online-time} & \textbf{offline-time} \\\hline
		1    & \#user-1           & \#timestamp-1  & \#timestamp-2           \\\hline
		2    & \#user-2           & \#timestamp-3  & \#timestamp-4           \\\hline
		3    & \#user-2           & \#timestamp-5  & \#timestamp-6           \\\hline
		4    & \#user3            & \#timestamp-7  & \#timestamp-8           \\\hline
		\vdots & \vdots           & \vdots          &\vdots\\\hline
	\end{tabular}

	\vspace{1.5mm}
	\caption{CDR (Call Detail Records) and DTR (Data Traffic Records) samples.}
\end{table}

2.figure夹带多个tabular

\begin{figure}
	\centering
	{\centerline{\bf (a). CDR samples}}
	\vspace{1.0mm}
	\begin{tabular}{|l|c|c|c|}
		\hline
		\textbf{record-id} & \textbf{user-id} & \textbf{online-time} & \textbf{offline-time} \\\hline
		1    & \#user-1           & \#timestamp-1  & \#timestamp-2           \\\hline
		2    & \#user-2           & \#timestamp-3  & \#timestamp-4           \\\hline
		3    & \#user-2           & \#timestamp-5  & \#timestamp-6           \\\hline
		4    & \#user3            & \#timestamp-7  & \#timestamp-8           \\\hline
		\vdots & \vdots           & \vdots          &\vdots\\\hline
	\end{tabular}

	\vspace{3mm}
	\centering
	\centerline{\bf (b). DTR samples}
	\vspace{1.0mm}
	\begin{tabular}{|l|c|c|c|}
		\hline
		\textbf{record-id} & \textbf{user-id} & \textbf{online-time} & \textbf{offline-time} \\\hline
		1    & \#user-1           & \#timestamp-1  & \#timestamp-2           \\\hline
		2    & \#user-2           & \#timestamp-3  & \#timestamp-4           \\\hline
		3    & \#user-2           & \#timestamp-5  & \#timestamp-6           \\\hline
		4    & \#user3            & \#timestamp-7  & \#timestamp-8           \\\hline
		\vdots & \vdots           & \vdots          &\vdots\\\hline
	\end{tabular}

	\vspace{3mm}
	\centering
	\centerline{\bf (c). DTR samples}
	\vspace{1.0mm}

	\begin{tabular}{|l|c|c|c|}
		\hline
		\textbf{record-id} & \textbf{user-id} & \textbf{online-time} & \textbf{offline-time} \\\hline
		1    & \#user-1           & \#timestamp-1  & \#timestamp-2           \\\hline
		2    & \#user-2           & \#timestamp-3  & \#timestamp-4           \\\hline
		3    & \#user-2           & \#timestamp-5  & \#timestamp-6           \\\hline
		4    & \#user3            & \#timestamp-7  & \#timestamp-8           \\\hline
		\vdots & \vdots           & \vdots          &\vdots\\\hline
	\end{tabular}

	\vspace{1.5mm}
	\caption{CDR (Call Detail Records) and DTR (Data Traffic Records) samples.}
\end{figure}

注意：题注变成了图一

3.一个tabular布局多个表格

比较麻烦，但是好控制：

\begin{table*}
	\scriptsize
	\centering
	% \fontsize{8}{15}\selectfont  %{字体尺寸}{行距}
	\begin{tabular}{|c|c|c|c|c|c|c|c|c|c|}

		\multicolumn{10}{c}{ (a).Adult} \vspace{0.5mm}%调整间距
		\\\hline
		\multirow{2}{*}{Metrics}& \multicolumn{8}{c|}{Ours}&  \multirow{2}{*}{\shortstack{ Merrer et al. \\ (DNN Only)}}\\\cline{2-9}
		&\multicolumn{1}{c|}{XGB}&{DT}&LR1&LR2&SVM&DNN&RF&Average&\\\cline{1-10}
		%在第2列到第5列下面划线
		\multicolumn{1}{|c|}{Authentication Accuracy} &100.0\%&100.0\%&50.0\%&100.0\%&100.0\%&50.0\%&100.0\%&85.70\%&100.0\%\\\hline
		\multicolumn{1}{|c|}{Original Classification Accuracy} &86.1\%&84.5\%&82.4\%&78.6\%&77.9\% &76.5\%&85.1\%&81.6\%&85.33\%\\\hline
		\multicolumn{1}{|c|}{Classification Accuracy Decline} &
		\diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & 0.41\%\\\hline
		\multicolumn{10}{c}{~}\\

		% Mnist dataset
		\multicolumn{10}{c}{ (b).Mnist} \vspace{0.5mm}%调整间距
		\\\hline
		\multirow{2}{*}{Metrics}& \multicolumn{8}{c|}{Ours}&  \multirow{2}{*}{\shortstack{ Merrer et al. \\ (CNN Only)}}\\\cline{2-9}
		&\multicolumn{1}{c|}{XGB}&{DT}&LR1&LR2&SVM&DNN&RF&Average&\\\cline{1-10}
		%在第2列到第5列下面划线
		\multicolumn{1}{|c|}{Authentication Accuracy} &100.0\%&100.0\%&50.0\%&100.0\%&100.0\%&50.0\%&100.0\%&85.7\%&100.0\%\\\hline
		\multicolumn{1}{|c|}{Original Classification Accuracy} &86.1\%&84.5\%&82.4\%&78.6\%&77.9\% &76.5\%&85.1\%&81.6\%&99.5\%\\\hline
		\multicolumn{1}{|c|}{Classification Accuracy Decline} &
		\diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & 2.73\%\\\hline
		\multicolumn{9}{c}{~}\\

		% purchase50 dataset
		\multicolumn{10}{c}{ (c).Purchase50} \vspace{0.5mm}%调整间距
		\\\hline
		\multirow{2}{*}{Metrics}& \multicolumn{8}{c|}{Ours}&  \multirow{2}{*}{\shortstack{ Merrer et al. \\ (CNN Only)}}\\\cline{2-9}
		&\multicolumn{1}{c|}{XGB}&{DT}&LR1&LR2&SVM&DNN&RF&Average&\\\cline{1-10}
		%在第2列到第5列下面划线
		\multicolumn{1}{|c|}{Authentication Accuracy} &100.0\%&100.0\%&50.0\%&100.0\%&100.0\%&50.0\%&100.0\%&85.7\%&62.60\%\\\hline
		\multicolumn{1}{|c|}{Original Classification Accuracy} &86.1\%&84.5\%&82.4\%&78.6\%&77.9\% &76.5\%&85.1\%&81.6\%&87.36\%\\\hline
		\multicolumn{1}{|c|}{Classification Accuracy Decline} &
		\diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & 3.71\%\\\hline
		\multicolumn{9}{c}{~}\\

		% purchase100 dataset
		\multicolumn{10}{c}{ (d).Purchase100} \vspace{0.5mm}%调整间距
		\\\hline
		\multirow{2}{*}{Metrics}& \multicolumn{8}{c|}{Ours}&  \multirow{2}{*}{\shortstack{ Merrer et al. \\ (CNN Only)}}\\\cline{2-9}
		&\multicolumn{1}{c|}{XGB}&{DT}&LR1&LR2&SVM&DNN&RF&Average&\\\cline{1-10}
		%在第2列到第5列下面划线
		\multicolumn{1}{|c|}{Authentication Accuracy} &100.0\%&100.0\%&50.0\%&100.0\%&100.0\%&50.0\%&100.0\%&85.7\%&55.0\%\\\hline
		\multicolumn{1}{|c|}{Original Classification Accuracy} &86.1\%&84.5\%&82.4\%&78.6\%&77.9\% &76.5\%&85.1\%&81.6\%&83.63\%\\\hline
		\multicolumn{1}{|c|}{Classification Accuracy Decline} &
		\diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & \diagbox[dir=SW]{}{} & 3.0\%\\\hline
		\multicolumn{9}{c}{~}\\



	\end{tabular}
	\label{tab1}
	\caption{Authentication results for multiple datasets}
\end{table*}

斜线方向的设定

https://www.jianshu.com/p/f357142fc515

\begin{tabular}{|l|c|c|c|}
	\hline
	\diagbox{学科}{成绩}{姓名} & ABC & BBC & CED \\
	\hline
	数学 & 99 & 89 & \diagbox{ce1}{ce2} \\
	\hline
	化学 & \diagbox[dir=SW]{ce3}{ce4} & 67 & 82 \\   % 注意方向参数是[]
	\hline
\end{tabular}

有时候斜线会出现不对齐的情况：

在 \diagbox 后加入[trim=l,width=16em]，通过不断调整width参数，可以对齐：

在这里插入代码片

调整间距

以下的命令都放在 \begin{tabular} 之前
表格段后间距调整

\setlength{\baselineskip}{1.5em} % 行间距

表格段前间距调整

\setlength{\parskip}{2.0ex} % 段间距

表格列宽度的调整

\renewcommand\tabcolsep{5.0pt} % 调整表格列间的长度 可以用7mm代替5.0pt

调整表格整体宽度，这里用的时候要注意

\resizebox{\textwidth}{15mm}{
\begin{tabular}{cccccccccccc}
。。。。。。表格內容

\end{tabular}}

调整单个单元格宽度：

\begin{tabular}{| l | c | c | c || p{1.5cm} |}

各类表格模板大全

见：
https://blog.csdn.net/weixin_42468475/article/details/113987015


\usepackage[pdftex]{graphicx}
% 设置图片文件存放路径
\graphicspath{../figures}

\begin{document}
% 在正文中引用图片时使用\ref
  In Figure \ref{fig:foo}

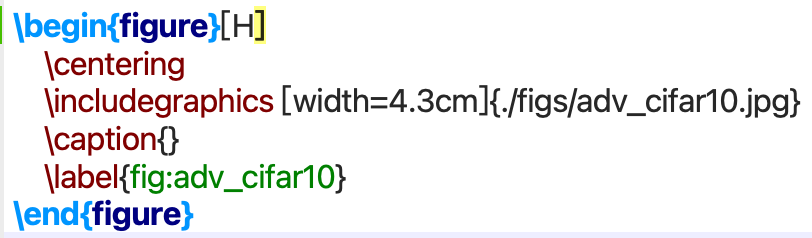

\begin{figure}
%设置对齐格式
\centering   %图片居于页面中部
%指定图形大小和图形名称
\includegraphics [width=0.8，height=2.5]{foo.png}
%设置标题
\caption{Foo}
%设置图形引用名称
\label{fig:foo}
\end{figure}

\end{document}

插入pdf格式的图片：
添加包 \usepackage{graphicx}

\begin{figure}[htbp]
\centering
\includegraphics[height=4.5cm, width=7.5cm]{pdf_file}
\caption{Design}
\end{figure}
# 其中，pdf_file表示要插入的pdf图片文件名，不需要加后缀。

更高级的插图

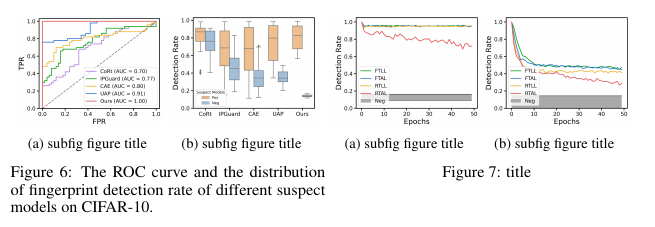

一行插2图

注意，有两种包支持一行插2图，分别是 \usepackage{subfigure} 和 \usepackage{subcaption}，但是这两种包不兼容（不能同时导入，不然会报错）！！！

使用 \usepackage{subcaption}

\usepackage{subcaption}% 提前导入包
% \usepackage{subfigure} % 记得把这个包屏蔽，和subcaption不兼容

\begin{figure}
	\centering
	\begin{subfigure}{0.47\linewidth}
		\centering
		\includegraphics[width=1.55in]{figs/fine-tune_cifar10.jpg}
		\caption{CIFAR-10}
	\end{subfigure}
	\hspace{-2pt}
	\begin{subfigure}{0.47\linewidth}
		\centering
		\includegraphics[width=1.55in]{figs/fine-tune_ImageNet.jpg}
		\caption{ImageNet}
	\end{subfigure}
	\caption{Fingerprint detection rate over different fine-tuning epochs on CIFAR-10 and ImageNet models. The gray area represents the range of fingerprint detection rate for $50$ (CIFAR-10) and $10$ (ImageNet) negative models.}
	\label{Fig:fine-tune}
\end{figure}

使用 \usepackage{subfigure}

\usepackage{subfigure} % 提前导入包


\begin{figure} %这里用figure就是占据两列
	\centering
	\subfigure[XGB]{
		\includegraphics[width=3cm]{The impact of epsilon attack acc.jpg}}
	\subfigure[DT]{
		\includegraphics[width=3cm]{The impact of epsilon prediction acc.jpg}}
	\caption{MainfigureCaption}
\end{figure}

如果不像要子图的子标题a和b，可以这样：

\begin{figure}
	\centering
	\subfigure{
		\includegraphics[width=4cm]{The impact of epsilon attack acc.jpg}}
	\subfigure{
		\includegraphics[width=4cm]{The impact of epsilon prediction acc.jpg}}
	\caption{The impact of $\epsilon$. }
\end{figure}

插入多组图片并实现自动编号：
首先使用宏包：
\usepackage{graphicx}
\usepackage{subfigure}
竖向插入

\begin{figure}
\centering
\subfigure[the first subfigure]{
\begin{minipage}[b]{0.2\textwidth}
\includegraphics[width=1\textwidth]{fig1.eps} \\
\includegraphics[width=1\textwidth]{fig2.eps}
\end{minipage}}

\subfigure[the second subfigure]{
\begin{minipage}[b]{0.2\textwidth}
\includegraphics[width=1\textwidth]{fig3.eps} \\
\includegraphics[width=1\textwidth]{fig4.eps}
\end{minipage}}
\end{figure}

横向插入

\begin{figure}
\begin{minipage}[t]{0.5\linewidth}
\centering
\includegraphics[width=2.2in]{fig1.eps}
\caption{fig1}
\label{fig:side:a}
\end{minipage}%

\begin{minipage}[t]{0.5\linewidth}
\centering\includegraphics[width=2.2in]{fig2.eps}
\caption{fig2}
\label{fig:side:b}
\end{minipage}
\end{figure}

插入占据双列的图片

\begin{figure*}
\centering
\subfigure[XGB]{
\includegraphics[width=5cm]{number_of_classes_0.pdf}}
\subfigure[DT]{
\includegraphics[width=5cm]{number_of_classes_1.pdf}}
\subfigure[LR1]{
\includegraphics[width=5cm]{number_of_classes_2.pdf}}

\subfigure[LR2]{
\includegraphics[width=4cm]{number_of_classes_3.pdf}}
\subfigure[SVC]{
\includegraphics[width=4cm]{number_of_classes_4.pdf}}
\subfigure[DNN]{
\includegraphics[width=4cm]{number_of_classes_5.pdf}}
\subfigure[RF]{
\includegraphics[width=4cm]{number_of_classes_6.pdf}}
\caption{MainfigureCaption}
\end{figure*}

效果：

一行两个Figure

\begin{figure}[!t]
	\centering
	\begin{minipage}[t]{0.49\linewidth}
	\subfloat[subfig figure title]{
		\includegraphics[width=1.25in]{figs/roc_cifar10.jpg} }
	\subfloat[subfig figure title]{
		\includegraphics[width=1.25in]{figs/boxplot_cifar10.jpg} }
	\caption{The ROC curve and the distribution of fingerprint detection rate of different suspect models on CIFAR-10.}
	\label{fig_6}
	\end{minipage}
	\begin{minipage}[t]{0.49\linewidth}
	\subfloat[subfig figure title]{
		\includegraphics[width=1.25in]{figs/fine-tune_cifar100.jpg}}
	\subfloat[subfig figure title]{
		\includegraphics[width=1.25in]{figs/fine-tune_ImageNet.jpg}}
	\caption{title}
	\label{fig_6}
	\end{minipage}
\end{figure}

文字环绕

有时候单列的排版，图片过小，多出来的空白会显得很浪费，因此可以用以下指令设置文字环绕：

\usepackage{wrapfig} %需要先导入这个包

\begin{wrapfigure}{r}{0.6\textwidth}
	\centering
	\begin{subfigure}{0.49\linewidth}
		\centering
		\includegraphics[width=1.4in]{figs/Fig1a.jpg}
		\caption{Single-point Fingerprinting} \label{fig:Fig1:a}
	\end{subfigure}
	\begin{subfigure}{0.49\linewidth}
		\centering
		\includegraphics[width=1.4in]{figs/Fig1b.jpg}
		\caption{Trajectory Fingerprinting} \label{fig:Fig1:b}
	\end{subfigure}
\end{wrapfigure}

调整子图与子标题之间的距离

用这个函数： \setlength{\abovecaptionskip}{-8.pt}

\begin{figure}[t]
	\centering
	%\vspace{5pt}
	\begin{subfigure}{0.49\linewidth}
		\centering
		\includegraphics[width=1.58in]{figs/Pruning_cifar100.jpg}
		\setlength{\abovecaptionskip}{-8.pt}
		\caption{CIFAR-100}
	\end{subfigure}
	\hspace{-2pt}
	\begin{subfigure}{0.49\linewidth}
		\centering
		\includegraphics[width=1.58in]{figs/Pruning_tinyimagenet.jpg}
		\setlength{\abovecaptionskip}{-8.pt}
		\caption{Tiny-ImageNet}
	\end{subfigure}
	\caption{ABC}
	\label{fig:fine-tuning}
\end{figure}

调整图与caption之间的间距

\begin{wrapfigure}{r}{0.6\textwidth}
\begin{subfigure}{0.47\linewidth}
	\centering
	\includegraphics[width=1.55in]{figs/roc_cifar10.jpg}
	\label{Fig:roc_curve}
\end{subfigure}
\hspace{-2pt}
\begin{subfigure}{0.47\linewidth}
	\centering
	\includegraphics[width=1.55in]{figs/boxplot_cifar10.jpg}
	\label{Fig:distribution_4}
\end{subfigure}
\vspace{-15pt} % 通过这个参数调整
\caption{xxxxxxxx}
\label{Fig:roc_cifar10}
\end{wrapfigure}

控制图、表的位置

首先需要引用这个包： \usepackage{stfloats} ，这个包很重要，不建议插入 \usepackage{stfloats} 这个包，容易出问题。

然后 在 \begin{figure*} 后面加入 [htbp] 或者 [H] 就行了（推荐后者）：

• h Here - at the position in the text where the table environment appears.
• t Top - at the top of a text page.
• b Bottom - at the bottom of a text page.
• p Page of floats - on a separate float page, which is a page containing no text, only floats.

注意事项

有时候我们需要在双栏的文档中插入跨行的表格，例如实现下面的效果：

那么对应的位置参数应该是[hb]，也就是 \begin{figure*}[hb] 进行开头。

公式

数学公式在文中的位置可分为两种: 行中公式和独立公式。

行中公式

毕达哥拉斯定理 \begin{math} x^{2}+y^{2}=z^{2} \end{math}又称勾股定理。

或

毕达哥拉斯定理 $ x^{2}+y^{2}=z^{2} $又称勾股定理。

以上两种效果是一样的。

独立公式

$$
v = v^{1}e_{1} + v^{2}e_{2} + v^{3}e_{3} = v^{i}e_{i}, i = 1,2,3
$$
或
\begin{equation}
v = v^{1}e_{1} + v^{2}e_{2} + v^{3}e_{3} = v^{i}e_{i}, i = 1,2,3
\end{equation}

注意下面的这一种会自带公式编号

引用公式

\begin{equation}\label{eq:Pythagorean theorem}
x^{2}+y^{2}=z^{2}
\end{equation}
公式\ref{eq:Pythagorean theorem}是毕达哥拉斯定理，在中国又称勾股定理。%这里引用了

公式中插入中文
使用\mbox{}可在数学公式中插入中文。

$$
\mbox{例如：} x_{1}, x_{2}, \cdots, x_{N}
$$

可以换行的公式

\begin{equation}
	\begin{aligned}
		&\mathbb{E}_{ (\mathbf{x}^{i},y^{i})\sim{D_{train}}} [Uncertainty(f,\mathbf{x})] >\\
		&\mathbb{E}_{ (\mathbf{x}^{i},y^{i})\sim{D_{test}}} [Uncertainty(f,\mathbf{x})]
		\notag % 取消自动编号
	\end{aligned}
\end{equation}

效果：

公式对齐

为了让第一行和第二行的公式对齐，我们使用&来对齐每一行的公式：

\begin{equation}
\begin{aligned}
	sum &= a+b+c+d \\
	sub &= a-b
\end{aligned}
\end{equation}

效果：

页脚注释

在正文中添加页脚注释的命令是:\footnote, 例如：

正文内容\footnote{注释内容}

也可以使用\footnotemark和\footnotetext 添加页脚注释，例如：

在这里添加页脚注释角标\footnotemark
%% ...
在这里设置注释内容\footnotetext{注释内容}

枚举

先加载宏包：

\usepackage{enumitem}

有很多款式，随意选择：

\begin{enumerate}[label=(\alph*)]
\item an apple
\item a banana
\item a carrot
\item a durian
\end{enumerate}

\begin{enumerate}[label=(\Alph*)] % 大写
\item an apple
\item a banana
\item a carrot
\item a durian
\end{enumerate}

\begin{enumerate}[label=(\roman*)]  %罗马字体
\item an apple
\item a banana
\item a carrot
\item a durian
\end{enumerate}

字体与字号

可以添加在 \begin{table}后面，控制整个表格的字体。
Latex的字体由小到大分别为

\tiny
\scriptsize
\footnotesize
\small
\normalsize
\large
\Large
\LARGE
\huge
\Huge

例如
如果在文档局部微调某些字句的字体大小：

    {\tiny           Hello}\\
    {\scriptsize     Hello}\\
    {\footnotesize   Hello}\\
    {\small          Hello}\\
    {\normalsize     Hello}\\
    {\large          Hello}\\
    {\Large          Hello}\\
    {\LARGE          Hello}\\
    {\huge           Hello}\\
    {\Huge           Hello}\\

如果需要在大范围调整，可使用\begin{}和\end{}命令。 例如：

\begin{footnotesize}
The  package uses new font size other than default size.
\end{footnotesize}

Latex字体大小一般以pt做单位，pt是point的简写。
Latex文档字体大小的默认值\normalsize 是 10 points。\documentclass命令可以在导言区修改字体大小默认值，例如：

\documentclass[12pt, letterpaper]{article}

中文排版通常使用字号，例如：五号字，六号字等。 字号与pt的关系如下所列：

\begin{tabular}{lll}
\hline
七号   & 5.25pt  & 1.845mm \\
六号   & 7.875pt & 2.768mm \\
小五号 & 9pt     & 3.163mm \\
五号   & 10.5pt  & 3.69mm \\
小四号 & 12pt    & 4.2175mm \\
四号   & 13.75pt & 4.83mm \\
三号   & 15.75pt & 5.53mm \\
二号   & 21pt    & 7.38mm \\
一号   & 27.5pt  & 9.48mm \\
小初号 & 36pt    & 12.65mm \\
初号   & 42pt    & 14.76mm \\
\hline
\end{tabular}

或者直接自己根据pt定义字体大小：

\fontsize{20pt}{24pt}百度

居中标题

{\centering\section*{Additional Information}}

如果不可以的话就换成下面的指令：

\section*{\centering{Additional Information}}

参考文献

有时候期刊/会议下载下来的压缩包里没有 bst 文件，就会出现报错。可以用以下两个指令解决：

\bibliographystyle{unsrt}  %这种是有序号的引用
\bibliography{mybib}

对应下面的样子：

\bibliographystyle{unsrtnat} %这种是无序号的引用
\bibliography{mybib}

对应下面的样子：

参考：https://blog.csdn.net/cocoonyang/article/details/78036326
https://blog.csdn.net/guifeng93/article/details/81035335
https://www.cnblogs.com/veagau/articles/11733769.html

表格示例大全
