Java数据结构与算法(四)
第十二章 多路查找树
1 二叉树与 B 树
1.1 二叉树的问题分析

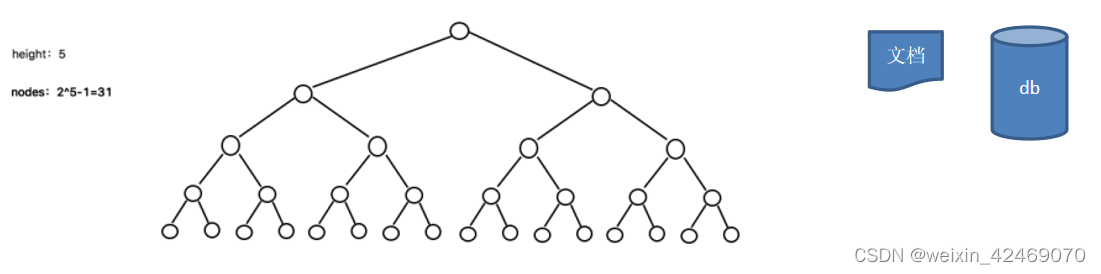

二叉树的操作效率较高,但是也存在问题, 请看下面的二叉树
1) 二叉树需要加载到内存的,如果二叉树的节点少,没有什么问题,但是如果二叉树的节点很多(比如 1 亿), 就存在如下问题:
2)问题 1:在构建二叉树时,需要多次进行 i/o
操作(海量数据存在数据库或文件中),节点海量,构建二叉树时,速度有影响
3)问题 2:节点海量,也会造成二叉树的高度很大,会降低操作速度.
1.2 多叉树
1)在二叉树中,每个节点有数据项,最多有两个子节点。如果允许每个节点可以有更多的数据项和更多的子节点,就是多叉树(multiway tree)
2) 后面我们讲解的 2-3 树,2-3-4 树就是多叉树,多叉树通过重新组织节点,减少树的高度,能对二叉树进行优化。

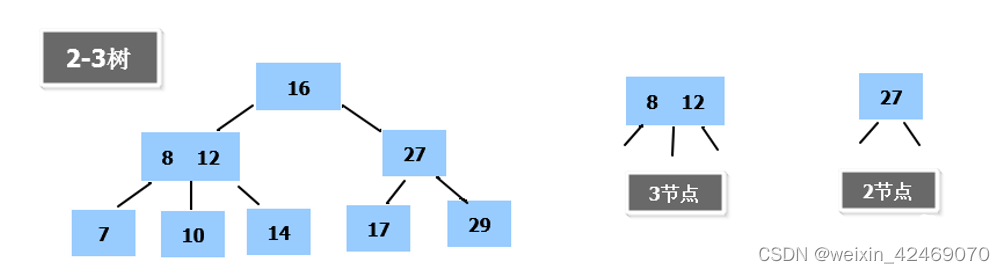

3)举例说明(下面 2-3 树就是一颗多叉树)

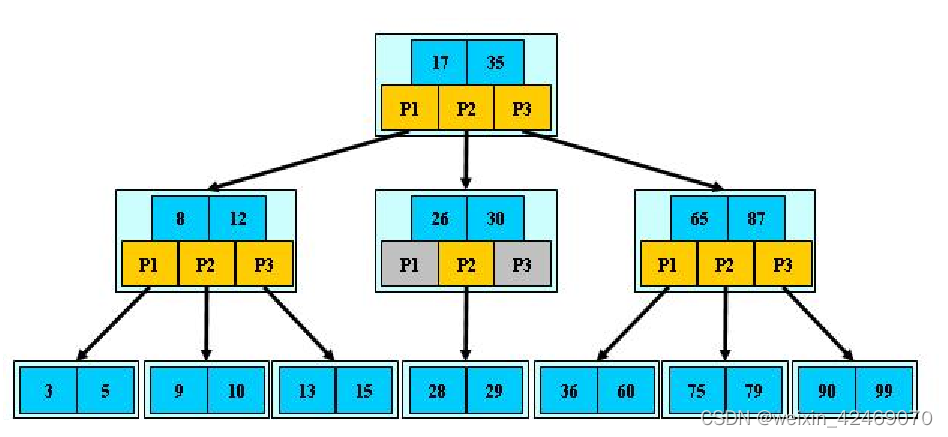

1.3 B 树的基本介绍
B 树通过重新组织节点,降低树的高度,并且减少 i/o
读写次数来提升效率。

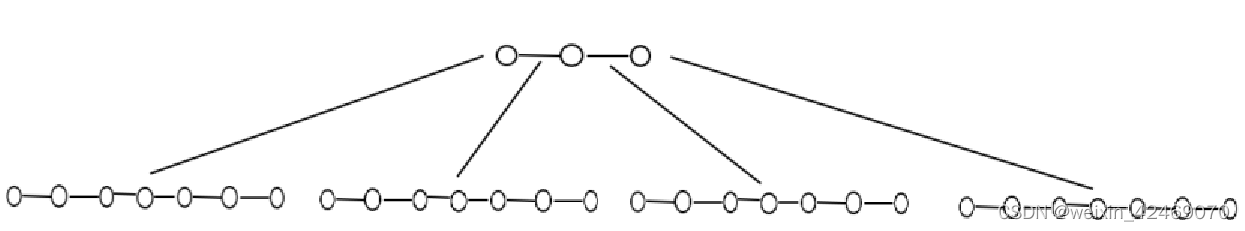

1)如图 B 树通过重新组织节点, 降低了树的高度.
2)文件系统及数据库系统的设计者利用了磁盘预读原理,将一个节点的大小设为等于一个页(页得大小通常为 4k),这样每个节点只需要一次 I/O 就可以完全载入
3) 将树的度 M 设置为 1024,在 600 亿个元素中最多只需要 4 次 I/O 操作就可以读取到想要的元素, B 树(B+)广泛应用于文件存储系统以及数据库系统中
2 2-3 树
2.1 2-3 树是最简单的 B 树结构, 具有如下特点
1)2-3 树的所有叶子节点都在同一层.(只要是 B 树都满足这个条件)
2)有两个子节点的节点叫二节点,二节点要么没有子节点,要么有两个子节点.
3)有三个子节点的节点叫三节点,三节点要么没有子节点,要么有三个子节点.
4)2-3 树是由二节点和三节点构成的树。
2.2 2-3 树应用案例

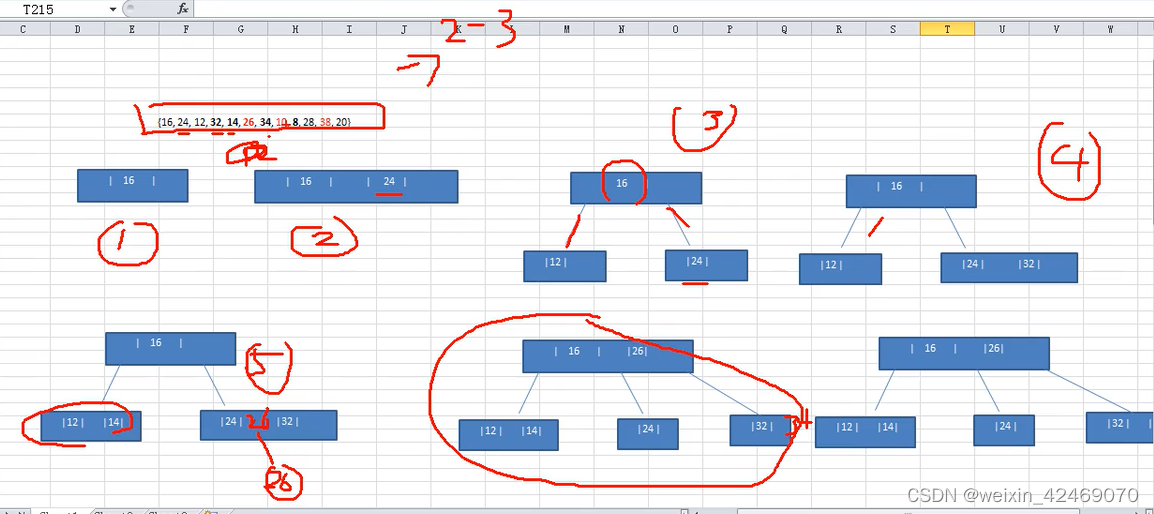

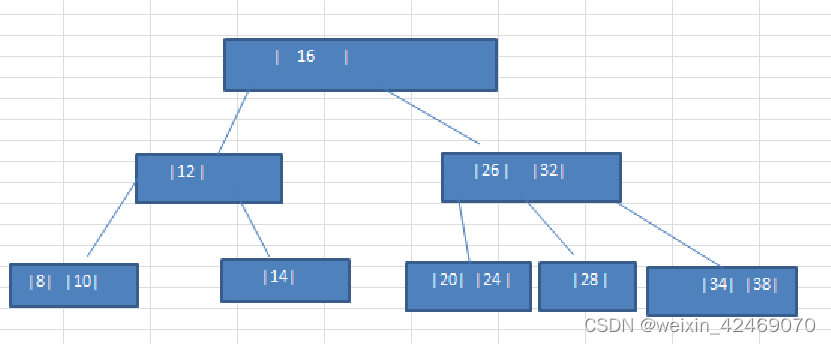

将数列{16, 24, 12, 32, 14, 26, 34, 10, 8, 28, 38, 20}
构建成 2-3 树,并保证数据插入的大小顺序。
(演示一下构建 2-3树的过程.)
插入规则:
1)2-3 树的所有叶子节点都在同一层.(只要是 B 树都满足这个条件)
2) 有两个子节点的节点叫二节点,二节点要么没有子节点,要么有两个子节点.
3)有三个子节点的节点叫三节点,三节点要么没有子节点,要么有三个子节点
4)当按照规则插入一个数到某个节点时,不能满足上面三个要求,就需要拆,先向上拆,如果上层满,则拆本层,拆后仍然需要满足上面 3 个条件。
5)对于三节点的子树的值大小仍然遵守(BST 二叉排序树)的规则
2.3 其它说明

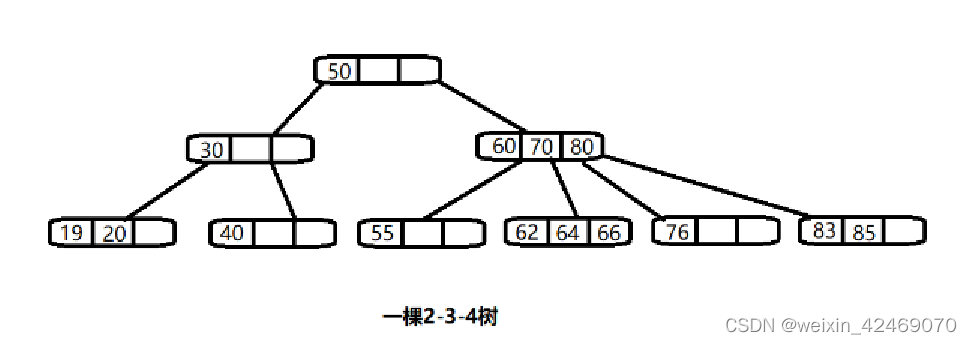

除了 23 树,还有 234 树等,概念和 23 树类似,也是一种 B 树。 如图:
3 B 树、B+树和 B*树
3.1 B 树的介绍
B-tree 树即 B 树,B 即 Balanced,平衡的意思。有人把 B-tree 翻译成 B-树,容易让人产生误解。会以为 B-树是一种树,而 B 树又是另一种树。实际上,B-tree 就是指的 B 树。
3.2 B 树的介绍
前面已经介绍了 2-3 树和 2-3-4 树,他们就是 B 树(英语:B-tree 也写成 B-树),这里我们再做一个说明,在学习 Mysql 时,经常听到说某种类型的索引是基于 B 树或者 B+树的,如图:
B树的说明:
1)B树的阶:节点的最多子节点个数。比如2-3树的阶是3,2-3-4树的阶是4
2)B-树的搜索,从根结点开始,对结点内的关键字(有序)序列进行二分查找,如果命中则结束,否则进入查询关键字所属范围的儿子结点;重复,直到所对应的儿子指针为空,或已经是叶子结点
3)关键字集合分布在整颗树中, 即叶子节点和非叶子节点都存放数据.
4)搜索有可能在非叶子结点结束
5)其搜索性能等价于在关键字全集内做一次二分查找

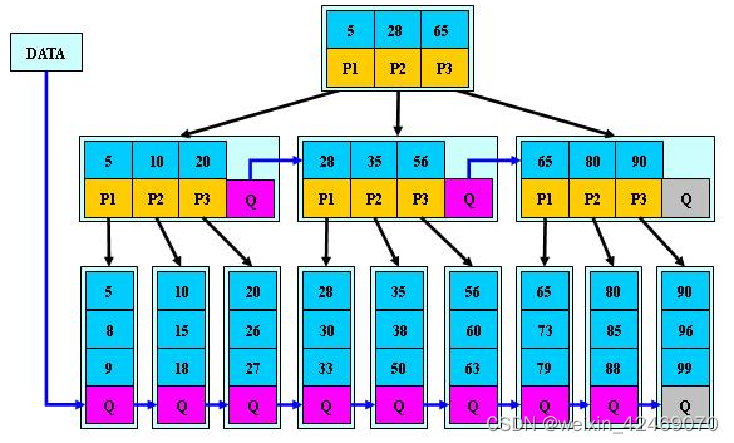

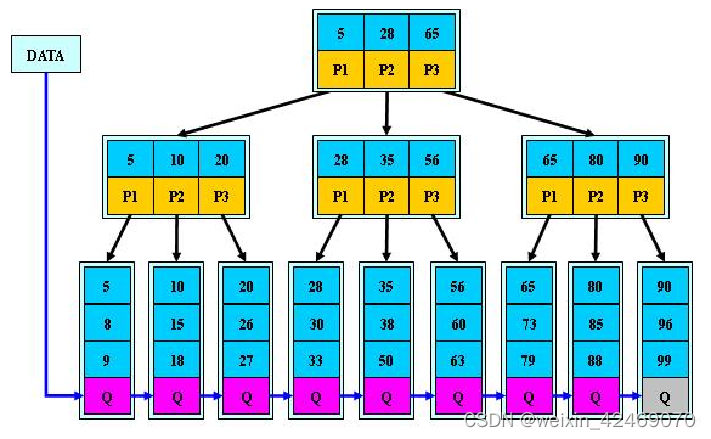

3.3 B+树的介绍
B+树的说明:
1)B+树的搜索与B树也基本相同,区别是B+树只有达到叶子结点才命中(B树可以在非叶子结点命中),其性能也等价于在关键字全集做一次二分查找
2)所有关键字都出现在叶子结点的链表中(即数据只能在叶子节点【也叫稠密索引】),且链表中的关键字(数据)恰好是有序的。
3)不可能在非叶子结点命中
4)非叶子结点相当于是叶子结点的索引(稀疏索引),叶子结点相当于是存储(关键字)数据的数据层
5)更适合文件索引系统
6)B树和B+树各有自己的应用场景,不能说B+树完全比B树好,反之亦然.
3.4 B*树的介绍
B*树是 B+树的变体,在 B+树的非根和非叶子结点再增加指向兄弟的指针。
B*树的说明:
1)B*树定义了非叶子结点关键字个数至少为(2/3)*M
,即块的最低使用率为2/3
,而B+树的块的最低使用率为B+树的1/2
。
2)从第1个特点我们可以看出,B*树分配新结点的概率比B+树要低,空间使用率更高
第十三章 图
1 图基本介绍
1.1 为什么要有图
- 前面我们学了线性表和树
- 线性表局限于一个直接前驱和一个直接后继的关系
- 树也只能有一个直接前驱也就是父节点
- 当我们需要表示多对多的关系时, 这里我们就用到了图。
1.2 图的举例说明

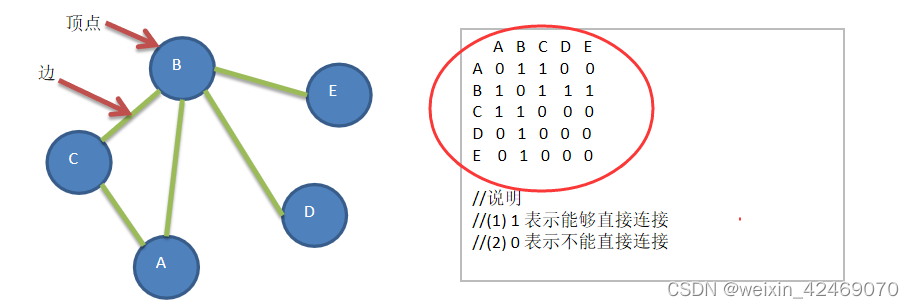

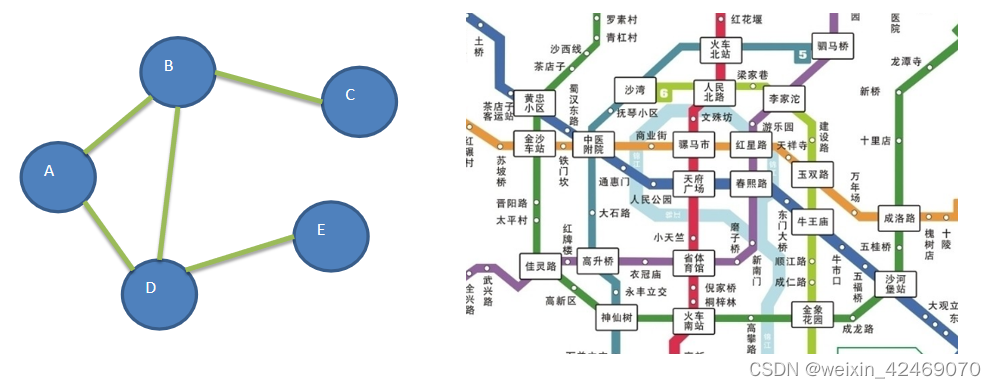

图是一种数据结构,其中结点可以具有零个或多个相邻元素。两个结点之间的连接称为边。 结点也可以称为顶点。如图:

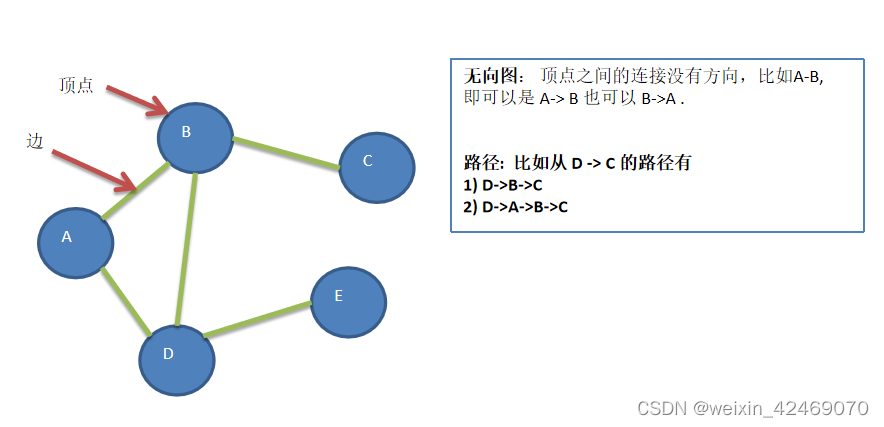

1.3 图的常用概念
-
顶点(vertex)
-
边(edge)
-
路径
-

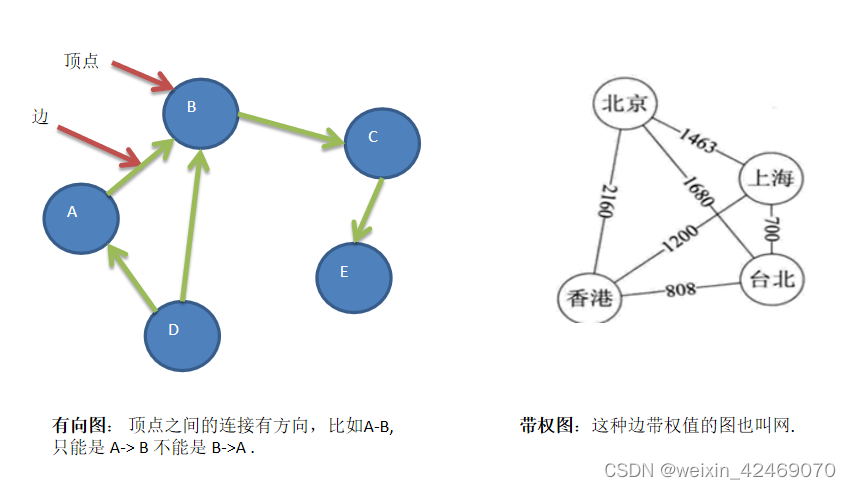

无向图
-
有向图
-
带权图
2 图的表示方式
图的表示方式有两种:二维数组表示(邻接矩阵);链表表示(邻接表)。
2.1 邻接矩阵
邻接矩阵是表示图形中顶点之间相邻关系的矩阵,对于 n 个顶点的图而言,矩阵是的 row
和 col
表示的是 1....n
个点。

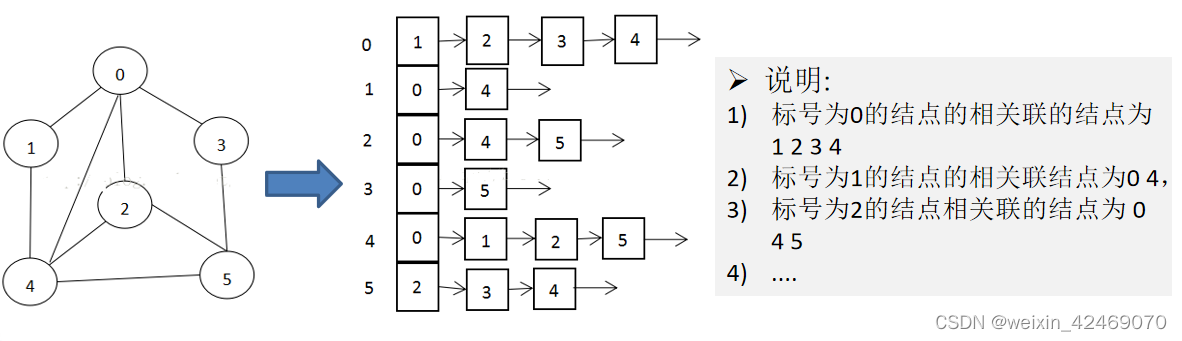

2.2 邻接表
1)邻接矩阵需要为每个顶点都分配 n 个边的空间,其实有很多边都是不存在,会造成空间的一定损失.
2)邻接表的实现只关心存在的边,不关心不存在的边。因此没有空间浪费,邻接表由数组+链表组成
3)举例说明
3 图的快速入门案例

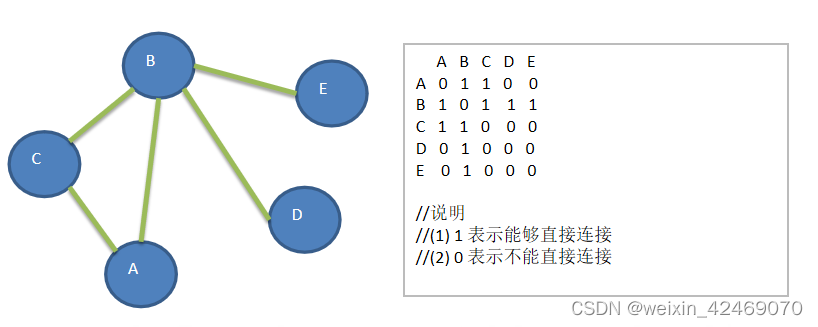

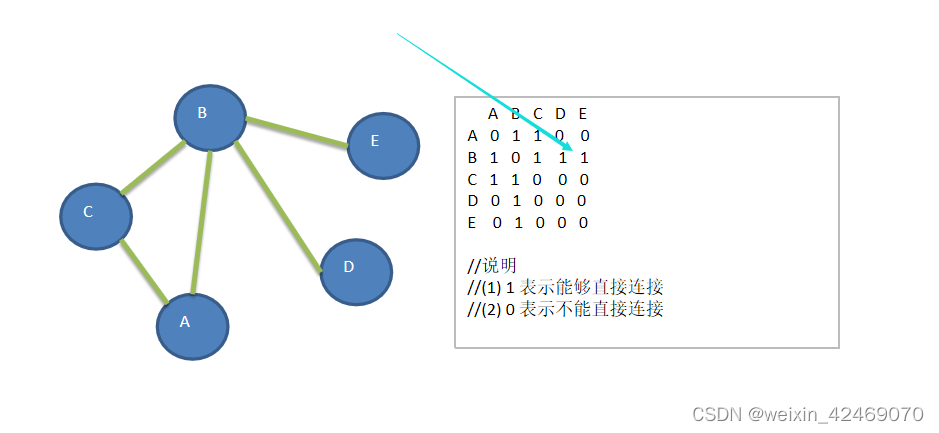

1)要求: 代码实现如下图结构.
2)思路分析 (1) 存储顶点 String 使用 ArrayList (2) 保存矩阵 int[][] edges
3)代码实现
public class Graph {
private ArrayList<String> vertexList; //存储顶点集合
private int[][] edges; //存储图对应的邻结矩阵
private int numOfEdges; //表示边的数目
public static void main(String[] args) {
//测试一把图是否创建ok
int n = 5; //结点的个数
String vertexArr[] = {"A", "B", "C", "D", "E"};
//创建图对象
Graph graph = new Graph(n);
//循环的添加顶点
for(String vertex: vertexArr) {
graph.insertVertex(vertex);
}
//添加边
//A-B A-C B-C B-D B-E
graph.insertEdge(0, 1, 1); // A-B
graph.insertEdge(0, 2, 1); //
graph.insertEdge(1, 2, 1); //
graph.insertEdge(1, 3, 1); //
graph.insertEdge(1, 4, 1); //
//显示一把邻结矩阵
graph.showGraph();
}
//构造器
public Graph(int n) {
//初始化矩阵和vertexList
edges = new int[n][n];
vertexList = new ArrayList<>(n);
numOfEdges = 0;
}
//图中常用的方法
//返回结点的个数
public int getNumOfVertex() {
return vertexList.size();
}
//显示图对应的矩阵
public void showGraph() {
for(int[] link : edges) {
System.err.println(Arrays.toString(link));
}
}
//得到边的数目
public int getNumOfEdges() {
return numOfEdges;
}
//返回结点i(下标)对应的数据 0->"A" 1->"B" 2->"C"
public String getValueByIndex(int i) {
return vertexList.get(i);
}
//返回v1和v2的权值
public int getWeight(int v1, int v2) {
return edges[v1][v2];
}
//插入结点
public void insertVertex(String vertex) {
vertexList.add(vertex);
}
//添加边
/**
*
* @param v1 表示点的下标即使第几个顶点 "A"-"B" "A"->0 "B"->1
* @param v2 第二个顶点对应的下标
* @param weight 表示
*/
public void insertEdge(int v1, int v2, int weight) {
edges[v1][v2] = weight;
edges[v2][v1] = weight;
numOfEdges++;
}
}
4 图的深度优先遍历介绍
4.1 图遍历介绍
所谓图的遍历,即是对结点的访问。一个图有那么多个结点,如何遍历这些结点,需要特定策略,一般有两种访问策略: (1)深度优先遍历 (2)广度优先遍历
4.2 深度优先遍历基本思想
图的深度优先搜索(Depth First Search)DFS 。
-
深度优先遍历,从初始访问结点出发,初始访问结点可能有多个邻接结点,深度优先遍历的策略就是首先访问第一个邻接结点,然后再以这个被访问的邻接结点作为初始结点,访问它的第一个邻接结点, 可以这样理解:每次都在访问完当前结点后首先访问当前结点的第一个邻接结点。
-
我们可以看到,这样的访问策略是优先往纵向挖掘深入,而不是对一个结点的所有邻接结点进行横向访问。
-
显然,深度优先搜索是一个递归的过程

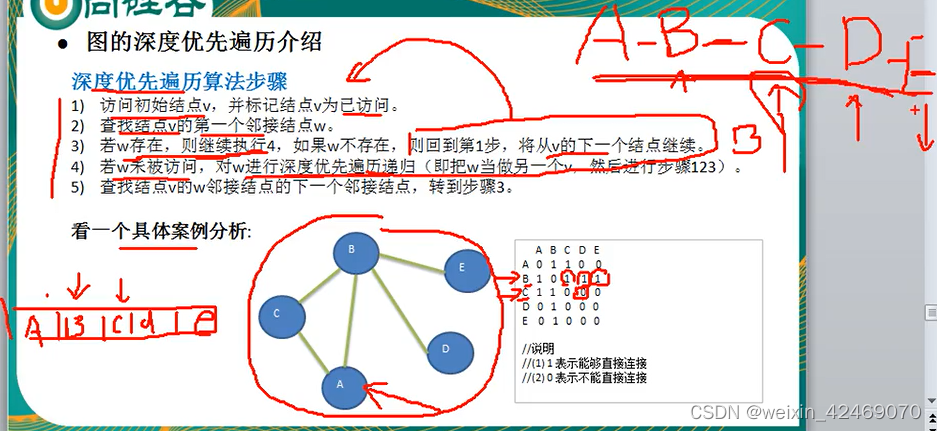

4.3 深度优先遍历算法步骤
-
访问初始结点 v,并标记结点 v 为已访问。
-
查找结点 v 的第一个邻接结点 w。
-
若 w 存在,则继续执行 4,如果 w 不存在,则回到第 1 步,将从 v 的下一个结点继续。
-
若 w 未被访问,对 w 进行深度优先遍历递归(即把 w 当做另一个 v,然后进行步骤 123)。
-
查找结点 v 的 w 邻接结点的下一个邻接结点,转到步骤 3。
-
分析图
4.4 深度优先算法的代码实现
public class Graph {
private ArrayList<String> vertexList; //存储顶点集合
private int[][] edges; //存储图对应的邻结矩阵
private int numOfEdges; //表示边的数目
//定义给数组boolean[], 记录某个结点是否被访问
private boolean[] isVisited;
public static void main(String[] args) {
//测试一把图是否创建ok
int n = 5; //结点的个数
String vertexArr[] = {"A", "B", "C", "D", "E"};
//创建图对象
Graph graph = new Graph(n);
//循环的添加顶点
for(String vertex: vertexArr) {
graph.insertVertex(vertex);
}
//添加边
//A-B A-C B-C B-D B-E
graph.insertEdge(0, 1, 1); // A-B
graph.insertEdge(0, 2, 1); //
graph.insertEdge(1, 2, 1); //
graph.insertEdge(1, 3, 1); //
graph.insertEdge(1, 4, 1); //
//显示一把邻结矩阵
graph.showGraph();
//测试一把,我们的dfs遍历是否ok
System.out.println("深度遍历");
graph.dfs(); // A->B->C->D->E [1->2->4->8->5->3->6->7]
}
//构造器
public Graph(int n) {
//初始化矩阵和vertexList
edges = new int[n][n];
vertexList = new ArrayList<>(n);
numOfEdges = 0;
}
//得到第一个邻接结点的下标 w
/**
*
* @param index
* @return 如果存在就返回对应的下标,否则返回-1
*/
public int getFirstNeighbor(int index) {
for(int j = 0; j < vertexList.size(); j++) {
if(edges[index][j] > 0) {
return j;
}
}
return -1;
}
//根据前一个邻接结点的下标来获取下一个邻接结点
public int getNextNeighbor(int v1, int v2) {
for(int j = v2 + 1; j < vertexList.size(); j++) {
if(edges[v1][j] > 0) {
return j;
}
}
return -1;
}
//深度优先遍历算法
//i 第一次就是 0
private void dfs(boolean[] isVisited, int i) {
//首先我们访问该结点,输出
System.out.print(getValueByIndex(i) + "->");
//将结点设置为已经访问
isVisited[i] = true;
//查找结点i的第一个邻接结点w
int w = getFirstNeighbor(i);
while(w != -1) {//说明有
if(!isVisited[w]) {
dfs(isVisited, w);
}
//如果w结点已经被访问过
w = getNextNeighbor(i, w);
}
}
//对dfs 进行一个重载, 遍历我们所有的结点,并进行 dfs
public void dfs() {
isVisited = new boolean[vertexList.size()];
//遍历所有的结点,进行dfs[回溯]
for(int i = 0; i < getNumOfVertex(); i++) {
if(!isVisited[i]) {
dfs(isVisited, i);
}
}
}
....
5 图的广度优先遍历
5.1 广度优先遍历基本思想
-
图的广度优先搜索(Broad First Search)BFS 。
-
类似于一个分层搜索的过程,广度优先遍历需要使用一个队列以保持访问过的结点的顺序,以便按这个顺序来访问这些结点的邻接结点
5.2 广度优先遍历算法步骤
1)访问初始结点 v 并标记结点 v 为已访问。
2)结点 v 入队列
3)当队列非空时,继续执行,否则算法结束。
4)出队列,取得队头结点 u。
5)查找结点 u 的第一个邻接结点 w。
6)若结点 u 的邻接结点 w 不存在,则转到步骤 3;否则循环执行以下三个步骤:
6.1 若结点 w 尚未被访问,则访问结点 w 并标记为已访问。
6.2 结点 w 入队列
6.3 查找结点 u 的继 w 邻接结点后的下一个邻接结点 w,转到步骤 6。
5.3 广度优先算法的图示
6 广度优先算法的代码实现
//对一个结点进行广度优先遍历的方法
private void bfs(boolean[] isVisited, int i) {
int u ; // 表示队列的头结点对应下标
int w ; // 邻接结点w
//队列,记录结点访问的顺序
LinkedList queue = new LinkedList();
//访问结点,输出结点信息
System.out.print(getValueByIndex(i) + "=>");
//标记为已访问
isVisited[i] = true;
//将结点加入队列
queue.addLast(i);
while( !queue.isEmpty()) {
//取出队列的头结点下标
u = (Integer)queue.removeFirst();
//得到第一个邻接结点的下标 w
w = getFirstNeighbor(u);
while(w != -1) {//找到
//是否访问过
if(!isVisited[w]) {
System.out.print(getValueByIndex(w) + "=>");
//标记已经访问
isVisited[w] = true;
//入队
queue.addLast(w);
}
//以u为前驱点,找w后面的下一个邻结点
w = getNextNeighbor(u, w); //体现出我们的广度优先
}
}
}
//遍历所有的结点,都进行广度优先搜索
public void bfs() {
isVisited = new boolean[vertexList.size()];
for(int i = 0; i < getNumOfVertex(); i++) {
if(!isVisited[i]) {
bfs(isVisited, i);
}
}
}
7 图的代码汇总
public class Graph {
private ArrayList<String> vertexList; //存储顶点集合
private int[][] edges; //存储图对应的邻结矩阵
private int numOfEdges; //表示边的数目
//定义给数组boolean[], 记录某个结点是否被访问
private boolean[] isVisited;
public static void main(String[] args) {
//测试一把图是否创建ok
int n = 8; //结点的个数
//String vertexArr[] = {"A", "B", "C", "D", "E"};
String vertexArr[] = {"1", "2", "3", "4", "5", "6", "7", "8"};
//创建图对象
Graph graph = new Graph(n);
//循环的添加顶点
for(String vertex: vertexArr) {
graph.insertVertex(vertex);
}
//添加边
//A-B A-C B-C B-D B-E
// graph.insertEdge(0, 1, 1); // A-B
// graph.insertEdge(0, 2, 1); //
// graph.insertEdge(1, 2, 1); //
// graph.insertEdge(1, 3, 1); //
// graph.insertEdge(1, 4, 1); //

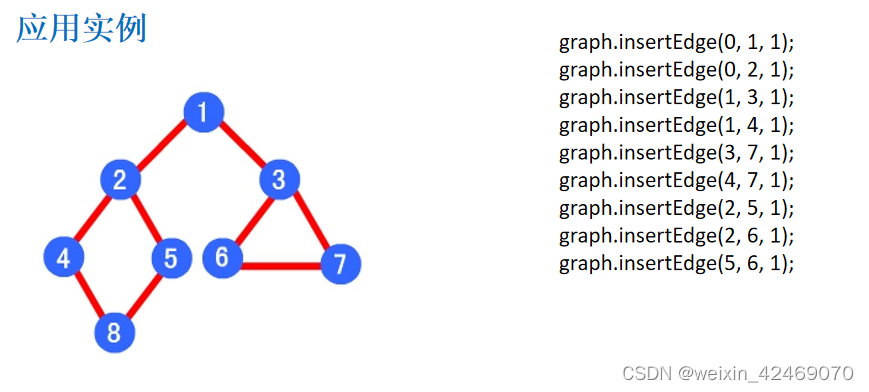

//更新边的关系
graph.insertEdge(0, 1, 1);
graph.insertEdge(0, 2, 1);
graph.insertEdge(1, 3, 1);
graph.insertEdge(1, 4, 1);
graph.insertEdge(3, 7, 1);
graph.insertEdge(4, 7, 1);
graph.insertEdge(2, 5, 1);
graph.insertEdge(2, 6, 1);
graph.insertEdge(5, 6, 1);
//显示一把邻结矩阵
graph.showGraph();
//测试一把,我们的dfs遍历是否ok
System.out.println("深度遍历");
graph.dfs(); // A->B->C->D->E [1->2->4->8->5->3->6->7]
System.out.println();
System.out.println("广度优先!");
graph.bfs(); // A->B->C->D-E [1->2->3->4->5->6->7->8]
}
//构造器
public Graph(int n) {
//初始化矩阵和vertexList
edges = new int[n][n];
vertexList = new ArrayList<>(n);
numOfEdges = 0;
}
//得到第一个邻接结点的下标 w
/**
*
* @param index
* @return 如果存在就返回对应的下标,否则返回-1
*/
public int getFirstNeighbor(int index) {
for(int j = 0; j < vertexList.size(); j++) {
if(edges[index][j] > 0) {
return j;
}
}
return -1;
}
//根据前一个邻接结点的下标来获取下一个邻接结点
public int getNextNeighbor(int v1, int v2) {
for(int j = v2 + 1; j < vertexList.size(); j++) {
if(edges[v1][j] > 0) {
return j;
}
}
return -1;
}
//深度优先遍历算法
//i 第一次就是 0
private void dfs(boolean[] isVisited, int i) {
//首先我们访问该结点,输出
System.out.print(getValueByIndex(i) + "->");
//将结点设置为已经访问
isVisited[i] = true;
//查找结点i的第一个邻接结点w
int w = getFirstNeighbor(i);
while(w != -1) {//说明有
if(!isVisited[w]) {
dfs(isVisited, w);
}
//如果w结点已经被访问过
w = getNextNeighbor(i, w);
}
}
//对dfs 进行一个重载, 遍历我们所有的结点,并进行 dfs
public void dfs() {
isVisited = new boolean[vertexList.size()];
//遍历所有的结点,进行dfs[回溯]
for(int i = 0; i < getNumOfVertex(); i++) {
if(!isVisited[i]) {
dfs(isVisited, i);
}
}
}
//对一个结点进行广度优先遍历的方法
private void bfs(boolean[] isVisited, int i) {
int u ; // 表示队列的头结点对应下标
int w ; // 邻接结点w
//队列,记录结点访问的顺序
LinkedList queue = new LinkedList();
//访问结点,输出结点信息
System.out.print(getValueByIndex(i) + "=>");
//标记为已访问
isVisited[i] = true;
//将结点加入队列
queue.addLast(i);
while( !queue.isEmpty()) {
//取出队列的头结点下标
u = (Integer)queue.removeFirst();
//得到第一个邻接结点的下标 w
w = getFirstNeighbor(u);
while(w != -1) {//找到
//是否访问过
if(!isVisited[w]) {
System.out.print(getValueByIndex(w) + "=>");
//标记已经访问
isVisited[w] = true;
//入队
queue.addLast(w);
}
//以u为前驱点,找w后面的下一个邻结点
w = getNextNeighbor(u, w); //体现出我们的广度优先
}
}
}
//遍历所有的结点,都进行广度优先搜索
public void bfs() {
isVisited = new boolean[vertexList.size()];
for(int i = 0; i < getNumOfVertex(); i++) {
if(!isVisited[i]) {
bfs(isVisited, i);
}
}
}
//图中常用的方法
//返回结点的个数
public int getNumOfVertex() {
return vertexList.size();
}
//显示图对应的矩阵
public void showGraph() {
for(int[] link : edges) {
System.err.println(Arrays.toString(link));
}
}
//得到边的数目
public int getNumOfEdges() {
return numOfEdges;
}
//返回结点i(下标)对应的数据 0->"A" 1->"B" 2->"C"
public String getValueByIndex(int i) {
return vertexList.get(i);
}
//返回v1和v2的权值
public int getWeight(int v1, int v2) {
return edges[v1][v2];
}
//插入结点
public void insertVertex(String vertex) {
vertexList.add(vertex);
}
//添加边
/**
*
* @param v1 表示点的下标即使第几个顶点 "A"-"B" "A"->0 "B"->1
* @param v2 第二个顶点对应的下标
* @param weight 表示
*/
public void insertEdge(int v1, int v2, int weight) {
edges[v1][v2] = weight;
edges[v2][v1] = weight;
numOfEdges++;
}
}
8 图的深度优先 VS 广度优先
1)深度优先遍历顺序为 1->2->4->8->5->3->6->7
2)广度优先算法的遍历顺序为:1->2->3->4->5->6->7->8
第十四章 程序员常用 10 种算法
1 二分查找算法(非递归)
1.1 二分查找算法(非递归)介绍
1)前面我们讲过了二分查找算法,是使用递归的方式,下面我们讲解二分查找算法的非递归方式
2)二分查找法只适用于从有序的数列中进行查找(比如数字和字母等),将数列排序后再进行查找
3) 二分查找法的运行时间为对数时间 O(㏒₂n)
,即查找到需要的目标位置最多只需要㏒₂n
步,假设从[0,99]的队列(100 个数,即 n=100)中寻到目标数 30,则需要查找步数为㏒₂100
, 即最多需要查找 7 次( 2^6 < 100 < 2^7)
1.2 二分查找算法(非递归)代码实现
数组 {1,3, 8, 10, 11, 67, 100}, 编程实现二分查找, 要求使用非递归的方式完成.
代码实现:
public class BinarySearchNoRecur {
public static void main(String[] args) {
//测试
int[] arr = {1,3, 8, 10, 11, 67, 100};
int index = binarySearch(arr, 11);
System.out.println("index=" + index);//
}
//二分查找的非递归实现
/**
*
* @param arr 待查找的数组, arr是升序排序
* @param target 需要查找的数
* @return 返回对应下标,-1表示没有找到
*/
public static int binarySearch(int[] arr, int target) {
int left = 0;
int right = arr.length - 1;
while(left <= right) { //说明继续查找
int mid = (left + right) / 2;
if(arr[mid] == target) {
return mid;
} else if ( arr[mid] > target) {
right = mid - 1;//需要向左边查找
} else {
left = mid + 1; //需要向右边查找
}
}
return -1;
}
}
2 分治算法
2.1 分治算法介绍
1)分治法是一种很重要的算法。字面上的解释是“分而治之”,就是把一个复杂的问题分成两个或更多的相同或相似的子问题,再把子问题分成更小的子问题…直到最后子问题可以简单的直接求解,原问题的解即子问题的解的合并。这个技巧是很多高效算法的基础,如排序算法(快速排序,归并排序),傅立叶变换(快速傅立叶变换)…
2)分治算法可以求解的一些经典问题
二分搜索
大整数乘法
棋盘覆盖
合并排序
快速排序
线性时间选择
最接近点对问题
循环赛日程表
汉诺塔
2.2 分治算法的基本步骤
分治法在每一层递归上都有三个步骤:
- 分解:将原问题分解为若干个规模较小,相互独立,与原问题形式相同的子问题
- 解决:若子问题规模较小而容易被解决则直接解,否则递归地解各个子问题
- 合并:将各个子问题的解合并为原问题的解。

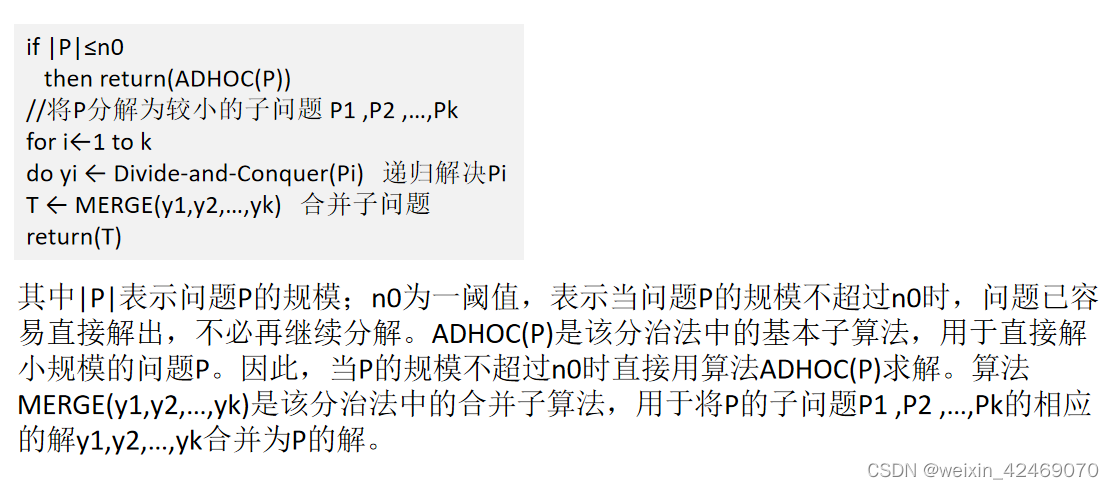

2.3 分治(Divide-and-Conquer(P))算法设计模式如下
2.4 分治算法最佳实践-汉诺塔
汉诺塔的传说
汉诺塔:汉诺塔(又称河内塔)问题是源于印度一个古老传说的益智玩具。大梵天创造世界的时候做了三根金刚石柱子,在一根柱子上从下往上按照大小顺序摞着 64 片黄金圆盘。大梵天命令婆罗门把圆盘从下面开始按大小顺序重新摆放在另一根柱子上。并且规定,在小圆盘上不能放大圆盘,在三根柱子之间一次只能移动一个圆盘。
假如每秒钟一次,共需多长时间呢?移完这些金片需要 5845.54 亿年以上,太阳系的预期寿命据说也就是数百亿年。真的过了 5845.54 亿年,地球上的一切生命,连同梵塔、庙宇等,都早已经灰飞烟灭。
汉诺塔游戏的演示和思路分析:
-
如果是有一个盘, A->C
如果我们有 n >= 2 情况,我们总是可以看做是两个盘 1.最下边的盘 2. 上面的盘 -
先把 最上面的盘 A->B
-
把最下边的盘 A->C
-
把 B 塔的所有盘 从 B->C
汉诺塔游戏的代码实现
public class Hanoitower {
public static void main(String[] args) {
hanoiTower(5, 'A', 'B', 'C');
}
//汉诺塔的移动的方法
//使用分治算法
public static void hanoiTower(int num, char a, char b, char c) {
//如果只有一个盘
if(num == 1) {
System.out.println("第1个盘从 " + a + "->" + c);
} else {
//如果我们有 n >= 2 情况,我们总是可以看做是两个盘 1.最下边的一个盘 2. 上面的所有盘
//1. 先把 最上面的所有盘 A->B, 移动过程会使用到 c
hanoiTower(num - 1, a, c, b);
//2. 把最下边的盘 A->C
System.out.println("第" + num + "个盘从 " + a + "->" + c);
//3. 把B塔的所有盘 从 B->C , 移动过程使用到 a塔
hanoiTower(num - 1, b, a, c);
}
}
}
3 动态规划算法
3.1 应用场景-背包问题

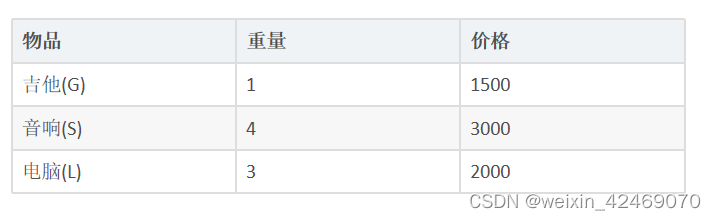

背包问题:有一个背包,容量为 4 磅 , 现有如下物品
- 要求达到的目标为装入的背包的总价值最大,并且重量不超出
- 要求装入的物品不能重复
3.2 动态规划算法介绍
1)动态规划(Dynamic Programming) 算法的核心思想是:将大问题划分为小问题进行解决,从而一步步获取最优解的处理算法
2) 动态规划算法与分治算法类似,其基本思想也是将待求解问题分解成若干个子问题,先求解子问题,然后从这些子问题的解得到原问题的解。
3)与分治法不同的是,适合于用动态规划求解的问题,经分解得到子问题往往不是互相独立的。 ( 即下一个子阶段的求解是建立在上一个子阶段的解的基础上,进行进一步的求解 )
4)动态规划可以通过填表的方式来逐步推进,得到最优解
3.3 动态规划算法最佳实践-背包问题

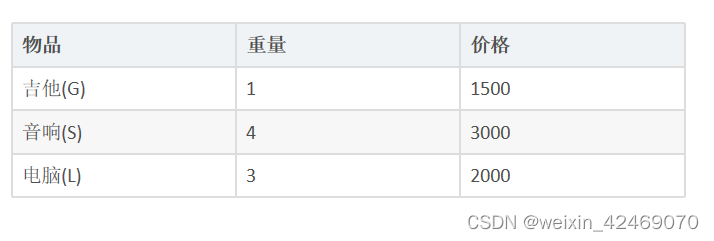

背包问题:有一个背包,容量为 4 磅 , 现有如下物品
1、要求达到的目标为装入的背包的总价值最大,并且重量不超出
2、要求装入的物品不能重复
思路分析和图解
3、 背包问题主要是指一个给定容量的背包、若干具有一定价值和重量的物品,如何选择物品放入背包使物品的价值最大。其中又分 01 背包和完全背包(完全背包指的是:每种物品都有无限件可用)
4、这里的问题属于 01 背包,即每个物品最多放一个。而无限背包可以转化为 01 背包。
5、算法的主要思想,利用动态规划来解决。每次遍历到的第 i 个物品,根据 w[i]和 v[i]来确定是否需要将该物品放入背包中。即对于给定的 n 个物品,设 v[i]、w[i]分别为第 i 个物品的价值和重量,C 为背包的容量。再令 v[i][j]表示在前 i 个物品中能够装入容量为 j 的背包中的最大价值。则我们有下面的结果:
(1) v[i][0]=v[0][j]=0; //表示 填入表 第一行和第一列是 0
(2) 当 w[i]> j 时:v[i][j]=v[i-1][j] // 当准备加入新增的商品的容量大于 当前背包的容量时,就直接使用上一个
单元格的装入策略
(3) 当 j>=w[i]时: v[i][j]=max{v[i-1][j], v[i]+v[i-1][j-w[i]]}
// 当 准备加入的新增的商品的容量小于等于当前背包的容量,
// 装入的方式:
v[i-1][j]: 就是上一个单元格的装入的最大值
v[i] : 表示当前商品的价值
v[i-1][j-w[i]] : 装入 i-1 商品,到剩余空间 j-w[i]的最大值
当 j>=w[i]时: v[i][j]=max{v[i-1][j], v[i]+v[i-1][j-w[i]]} :

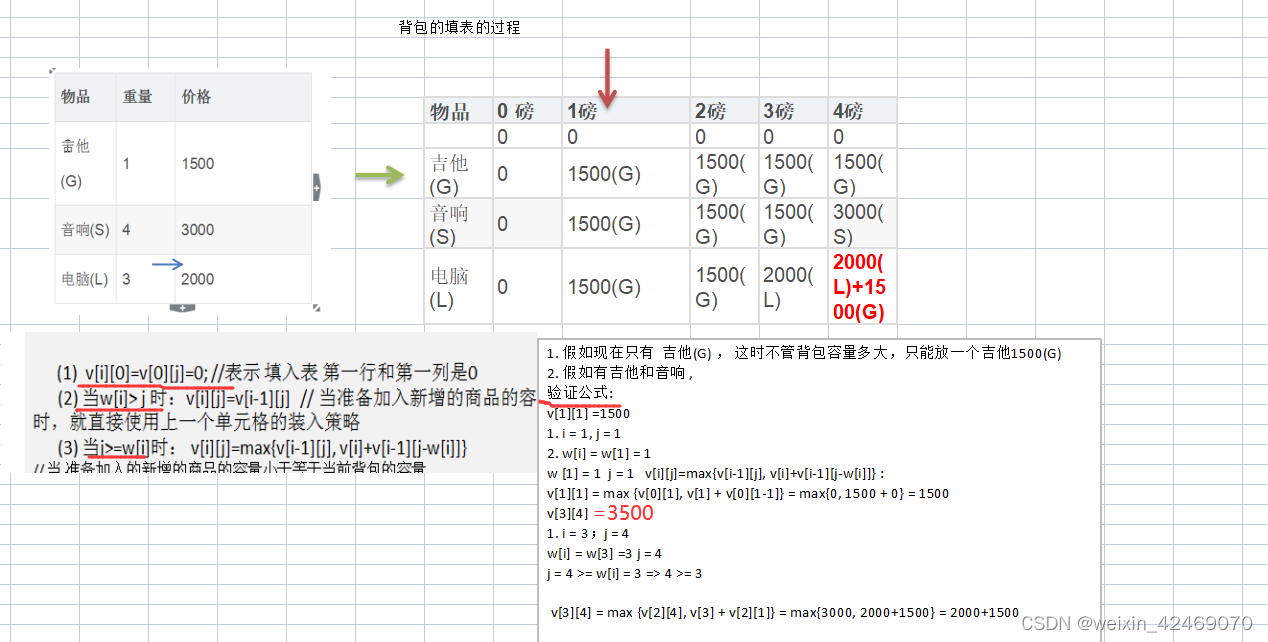

6、图解的分析
3.4 动态规划-背包问题的代码实现
public class KnapsackProblem {
public static void main(String[] args) {
int[] w = {1, 4, 3};//物品的重量
int[] val = {1500, 3000, 2000}; //物品的价值 这里val[i] 就是前面讲的v[i]
int m = 4; //背包的容量
int n = val.length; //物品的个数
//创建二维数组,
//v[i][j] 表示在前i个物品中能够装入容量为j的背包中的最大价值
int[][] v = new int[n+1][m+1];
//为了记录放入商品的情况,我们定一个二维数组
int[][] path = new int[n+1][m+1];
//初始化第一行和第一列, 这里在本程序中,可以不去处理,因为默认就是0
for(int i = 0; i < v.length; i++) {
v[i][0] = 0; //将第一列设置为0
}
for(int i=0; i < v[0].length; i++) {
v[0][i] = 0; //将第一行设置0
}
//根据前面得到公式来动态规划处理
for(int i = 1; i < v.length; i++) { //不处理第一行 i是从1开始的
for(int j=1; j < v[0].length; j++) {//不处理第一列, j是从1开始的
//公式
if(w[i-1]> j) { // 因为我们程序i 是从1开始的,因此原来公式中的 w[i] 修改成 w[i-1]
v[i][j]=v[i-1][j];
} else {
//说明:
//因为我们的i 从1开始的, 因此公式需要调整成
//v[i][j]=Math.max(v[i-1][j], val[i-1]+v[i-1][j-w[i-1]]);
//v[i][j] = Math.max(v[i - 1][j], val[i - 1] + v[i - 1][j - w[i - 1]]);
//为了记录商品存放到背包的情况,我们不能直接的使用上面的公式,需要使用if-else来体现公式
if(v[i - 1][j] < val[i - 1] + v[i - 1][j - w[i - 1]]) {
v[i][j] = val[i - 1] + v[i - 1][j - w[i - 1]];
//把当前的情况记录到path
path[i][j] = 1;
} else {
v[i][j] = v[i - 1][j];
}
}
}
}
//输出一下v 看看目前的情况
for(int i =0; i < v.length;i++) {
for(int j = 0; j < v[i].length;j++) {
System.out.print(v[i][j] + " ");
}
System.out.println();
}
System.out.println("============================");
//输出最后我们是放入的哪些商品
//遍历path, 这样输出会把所有的放入情况都得到, 其实我们只需要最后的放入
// for(int i = 0; i < path.length; i++) {
// for(int j=0; j < path[i].length; j++) {
// if(path[i][j] == 1) {
// System.out.printf("第%d个商品放入到背包\n", i);
// }
// }
// }
//动脑筋
int i = path.length - 1; //行的最大下标
int j = path[0].length - 1; //列的最大下标
while(i > 0 && j > 0 ) { //从path的最后开始找
if(path[i][j] == 1) {
System.out.printf("第%d个商品放入到背包\n", i);
j -= w[i-1]; //w[i-1]
}
i--;
}
}
}
4 KMP 算法
4.1 应用场景-字符串匹配问题
字符串匹配问题:
- 有一个字符串 str1= ““硅硅谷 尚硅谷你尚硅 尚硅谷你尚硅谷你尚硅你好””,和一个子串 str2=“尚硅谷你尚硅你”
- 现在要判断 str1 是否含有 str2, 如果存在,就返回第一次出现的位置, 如果没有,则返回-1
4.2 暴力匹配算法
如果用暴力匹配的思路,并假设现在 str1 匹配到 i 位置,子串 str2 匹配到 j 位置,则有:
1)如果当前字符匹配成功(即 str1[i] == str2[j]),则 i++,j++,继续匹配下一个字符
2)如果失配(即 str1[i]! = str2[j]),令 i = i - (j - 1),j = 0。相当于每次匹配失败时,i 回溯,j 被置为 0。
3)用暴力方法解决的话就会有大量的回溯,每次只移动一位,若是不匹配,移动到下一位接着判断,浪费了大量的时间。(不可行!)
4)暴力匹配算法实现.
5)代码
public class ViolenceMatch {
public static void main(String[] args) {
//测试暴力匹配算法
String str1 = "硅硅谷 尚硅谷你尚硅 尚硅谷你尚硅谷你尚硅你好";
String str2 = "尚硅谷你尚硅你";
int index = violenceMatch(str1, str2);
System.out.println("index=" + index);
}
// 暴力匹配算法实现
public static int violenceMatch(String str1, String str2) {
char[] s1 = str1.toCharArray();
char[] s2 = str2.toCharArray();
int s1Len = s1.length;
int s2Len = s2.length;
int i = 0; // i索引指向s1
int j = 0; // j索引指向s2
while (i < s1Len && j < s2Len) {// 保证匹配时,不越界
if(s1[i] == s2[j]) {//匹配ok
i++;
j++;
} else { //没有匹配成功
//如果失配(即str1[i]! = str2[j]),令i = i - (j - 1),j = 0。
i = i - (j - 1);
j = 0;
}
}
//判断是否匹配成功
if(j == s2Len) {
return i - j;
} else {
return -1;
}
}
}
4.3 KMP 算法介绍
1)KMP 是一个解决模式串在文本串是否出现过,如果出现过,最早出现的位置的经典算法
2)Knuth-Morris-Pratt 字符串查找算法,简称为 “KMP 算法”,常用于在一个文本串 S 内查找一个模式串 P 的出现位置,这个算法由 Donald Knuth、Vaughan Pratt、James H. Morris 三人于 1977 年联合发表,故取这 3 人的姓氏命名此算法.
3)KMP 方法算法就利用之前判断过信息,通过一个 next 数组,保存模式串中前后最长公共子序列的长度,每次回溯时,通过 next 数组找到,前面匹配过的位置,省去了大量的计算时间
4)参考资料:https://www.cnblogs.com/ZuoAndFutureGirl/p/9028287.html
4.4 KMP 算法最佳应用-字符串匹配问题
字符串匹配问题:
-
有一个字符串 str1= “BBC ABCDAB ABCDABCDABDE”,和一个子串 str2=“ABCDABD”
-
现在要判断 str1 是否含有 str2, 如果存在,就返回第一次出现的位置, 如果没有,则返回-1
-
要求:使用 KMP 算法完成判断,不能使用简单的暴力匹配算法.
思路分析图解
举例来说,有一个字符串 Str1 = “BBC ABCDAB ABCDABCDABDE”,判断,里面是否包含另一个字符串 Str2 =“ABCDABD”?

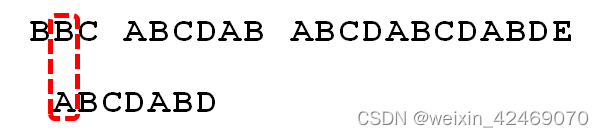

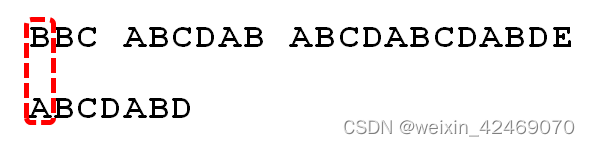

1、 首先,用 Str1 的第一个字符和 Str2 的第一个字符去比较,不符合,关键词向后移动一位
2、 重复第一步,还是不符合,再后移

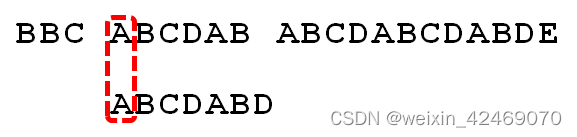

3、 一直重复,直到 Str1 有一个字符与 Str2 的第一个字符符合为止

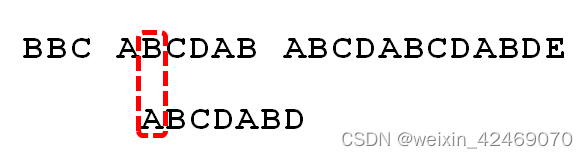

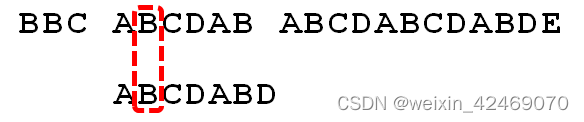

4、 接着比较字符串和搜索词的下一个字符,还是符合。

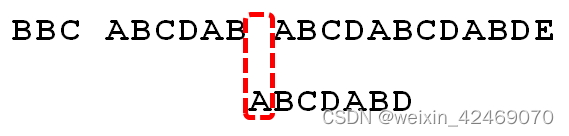

5、 遇到 Str1 有一个字符与 Str2 对应的字符不符合。
6、 这时候,想到的是继续遍历 Str1 的下一个字符,重复第 1 步。(其实是很不明智的,因为此时 BCD 已经比较过了,没有必要再做重复的工作,一个基本事实是,当空格与 D 不匹配时,你其实知道前面六个字符是”ABCDAB”。KMP 算法的想法是,设法利用这个已知信息,不要把”搜索位置”移回已经比较过的位置,继续把它向后移,这样就提高了效率。)
7、 怎么做到把刚刚重复的步骤省略掉?可以对 Str2 计算出一张《部分匹配表》,这张表的产生在后面介绍

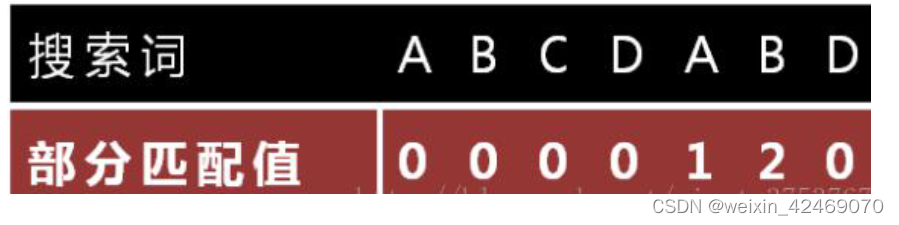

8、 已知空格与 D 不匹配时,前面六个字符”ABCDAB”是匹配的。查表可知,最后一个匹配字符 B 对应的”部分匹配值”为 2,因此按照下面的公式算出向后移动的位数:
移动位数 = 已匹配的字符数 - 对应的部分匹配值
因为 6 - 2 等于 4,所以将搜索词向后移动 4 位。
9、 因为空格与C不匹配,搜索词还要继续往后移。这时,已匹配的字符数为 2(”AB”),对应的”部分匹配值”为 0。所以,移动位数 = 2 - 0,结果为 2,于是将搜索词向后移 2 位。

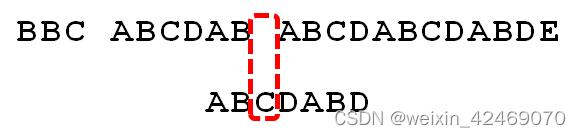

10、 因为空格与 A 不匹配,继续后移一位。
11、 逐位比较,直到发现 C 与 D 不匹配。于是,移动位数 = 6 - 2,继续将搜索词向后移动 4 位。

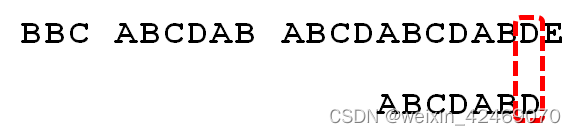

12、 逐位比较,直到搜索词的最后一位,发现完全匹配,于是搜索完成。如果还要继续搜索(即找出全部匹配),移动位数 = 7 - 0,再将搜索词向后移动 7 位,这里就不再重复了。

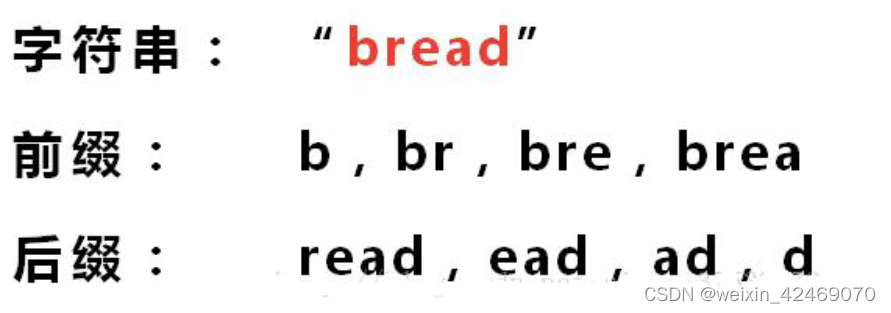

13、 介绍《部分匹配表》怎么产生的先介绍前缀,后缀是什么

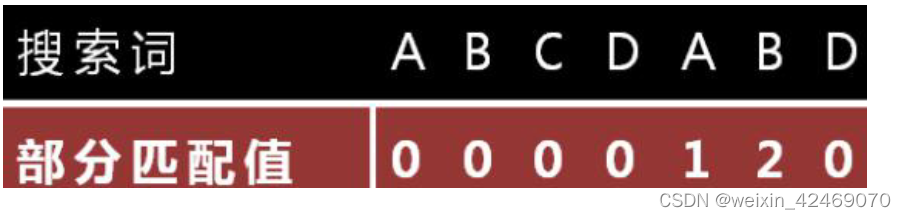

“部分匹配值”就是”前缀”和”后缀”的最长的共有元素的长度。以”ABCDABD”为例,
-”A”的前缀和后缀都为空集,共有元素的长度为 0;
-”AB”的前缀为[A],后缀为[B],共有元素的长度为 0;
-”ABC”的前缀为[A, AB],后缀为[BC, C],共有元素的长度 0;
-”ABCD”的前缀为[A, AB, ABC],后缀为[BCD, CD, D],共有元素的长度为 0;
-”ABCDA”的前缀为[A, AB, ABC, ABCD],后缀为[BCDA, CDA, DA, A],共有元素为”A”,长度为 1;
-”ABCDAB”的前缀为[A, AB, ABC, ABCD, ABCDA],后缀为[BCDAB, CDAB, DAB, AB, B],共有元素为”AB”,
长度为 2;
-”ABCDABD”的前缀为[A, AB, ABC, ABCD, ABCDA, ABCDAB],后缀为[BCDABD, CDABD, DABD, ABD, BD,
D],共有元素的长度为 0。
14、 ”部分匹配”的实质是,有时候,字符串头部和尾部会有重复。比如,”ABCDAB”之中有两个”AB”,那么它的”部分匹配值”就是 2(”AB”的长度)。搜索词移动的时候,第一个”AB”向后移动 4 位(字符串长度-部分匹配值),就可以来到第二个”AB”的位置。
到此 KMP 算法思想分析完毕!
1、先得到子串的部分匹配表
2、使用部分匹配表完成 KMP 匹配
代码实现:
public class KMPAlgorithm {
public static void main(String[] args) {
String str1 = "BBC ABCDAB ABCDABCDABDE";
String str2 = "ABCDABD";
// String str2 = "BBC";//[0, 1, 2, 0]
int[] next = kmpNext(str2); //[0, 0, 0, 0, 1, 2, 0]
System.out.println("next=" + Arrays.toString(next));
int index = kmpSearch(str1, str2, next);
System.out.println("index=" + index); // 15了
}
//写出我们的kmp搜索算法
/**
*
* @param str1 源字符串
* @param str2 子串
* @param next 部分匹配表, 是子串对应的部分匹配表
* @return 如果是-1就是没有匹配到,否则返回第一个匹配的位置
*/
public static int kmpSearch(String str1, String str2, int[] next) {
//遍历
for(int i = 0, j = 0; i < str1.length(); i++) {
//需要处理 str1.charAt(i) != str2.charAt(j), 去调整j的大小
//KMP算法核心点, 可以验证...
while( j > 0 && str1.charAt(i) != str2.charAt(j)) {
j = next[j-1];
}
if(str1.charAt(i) == str2.charAt(j)) {
j++;
}
if(j == str2.length()) {//找到了 // j = 3 i
return i - j + 1;
}
}
return -1;
}
//获取到一个字符串(子串) 的部分匹配值表
public static int[] kmpNext(String dest) {
//创建一个next 数组保存部分匹配值
int[] next = new int[dest.length()];
next[0] = 0; //如果字符串是长度为1 部分匹配值就是0
for(int i = 1, j = 0; i < dest.length(); i++) {
//当dest.charAt(i) != dest.charAt(j) ,我们需要从next[j-1]获取新的j
//直到我们发现 有 dest.charAt(i) == dest.charAt(j)成立才退出
//这时kmp算法的核心点
while(j > 0 && dest.charAt(i) != dest.charAt(j)) {
j = next[j-1];
}
//当dest.charAt(i) == dest.charAt(j) 满足时,部分匹配值就是+1
if(dest.charAt(i) == dest.charAt(j)) {
j++;
}
next[i] = j;
}
return next;
}
}
5 贪心算法
5.1 应用场景-集合覆盖问题
假设存在下面需要付费的广播台,以及广播台信号可以覆盖的地区。 如何选择最少的广播台,让所有的地区都可以接收到信号
5.2 贪心算法介绍
1)贪婪算法(贪心算法)是指在对问题进行求解时,在每一步选择中都采取最好或者最优(即最有利)的选择,从而希望能够导致结果是最好或者最优的算法
2)贪婪算法所得到的结果不一定是最优的结果(有时候会是最优解),但是都是相对近似(接近)最优解的结果
5.3 贪心算法最佳应用-集合覆盖

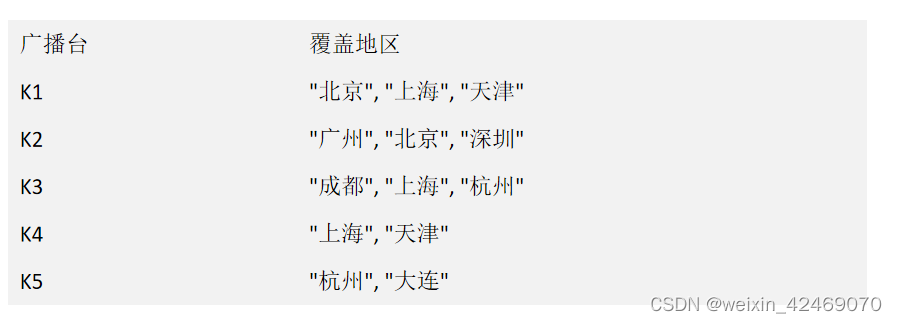

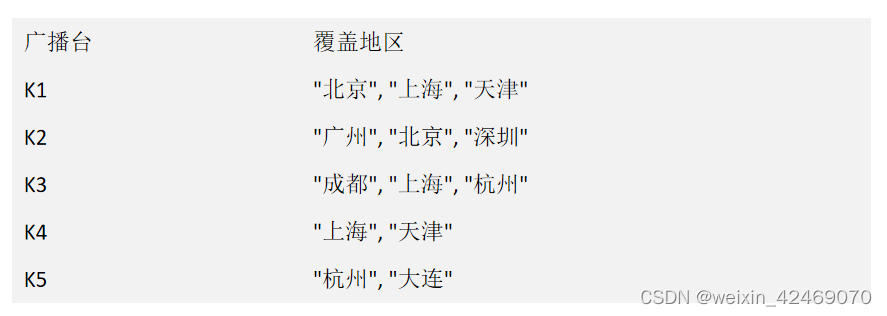

1)假设存在如下表的需要付费的广播台,以及广播台信号可以覆盖的地区。 如何选择最少的广播台,让所有的地区都可以接收到信号
2)思路分析:
如何找出覆盖所有地区的广播台的集合呢,使用穷举法实现,列出每个可能的广播台的集合,这被称为幂集。

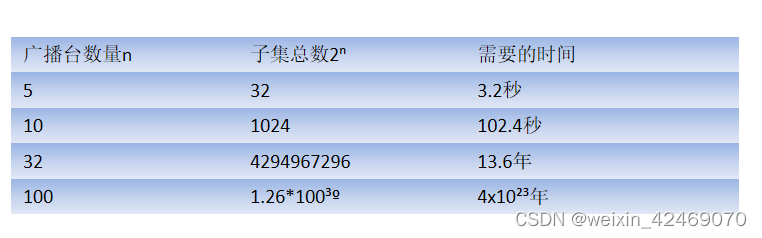

假设总的有 n 个广播台,则广播台的组合总共有
2ⁿ -1
个,假设每秒可以计算 10 个子集, 如图:
使用贪婪算法,效率高:
1)目前并没有算法可以快速计算得到准备的值, 使用贪婪算法,则可以得到非常接近的解,并且效率高。选择策略上,因为需要覆盖全部地区的最小集合:
2)遍历所有的广播电台, 找到一个覆盖了最多未覆盖的地区的电台(此电台可能包含一些已覆盖的地区,但没有关系)
3)将这个电台加入到一个集合中(比如 ArrayList), 想办法把该电台覆盖的地区在下次比较时去掉。
4)重复第 1 步直到覆盖了全部的地区

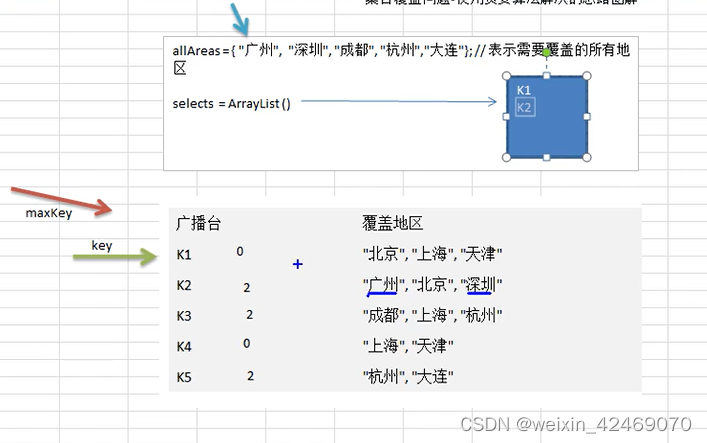

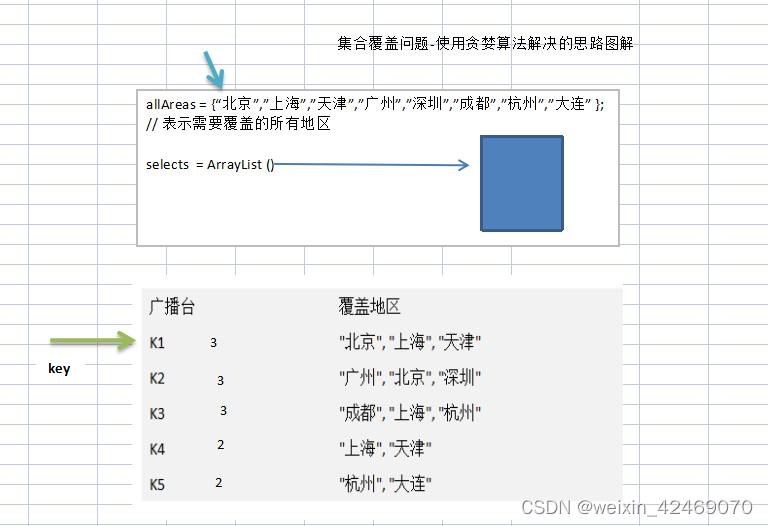

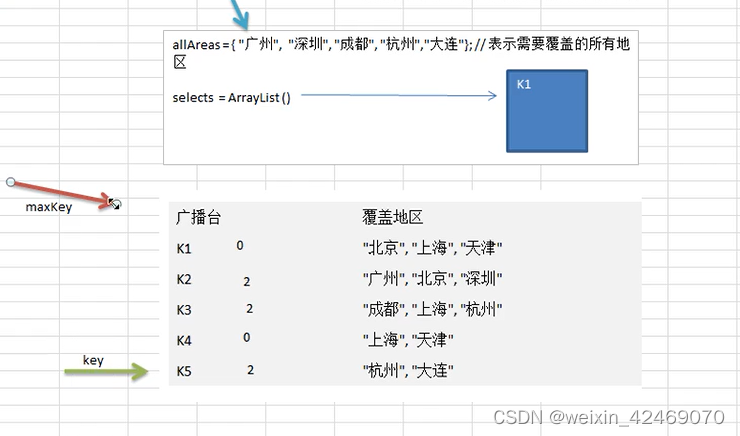

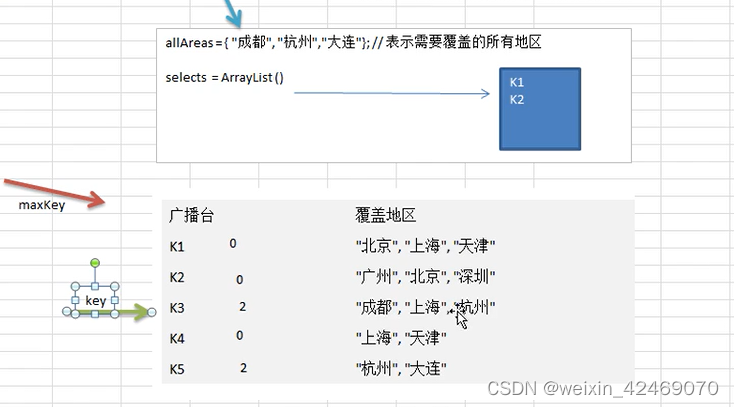

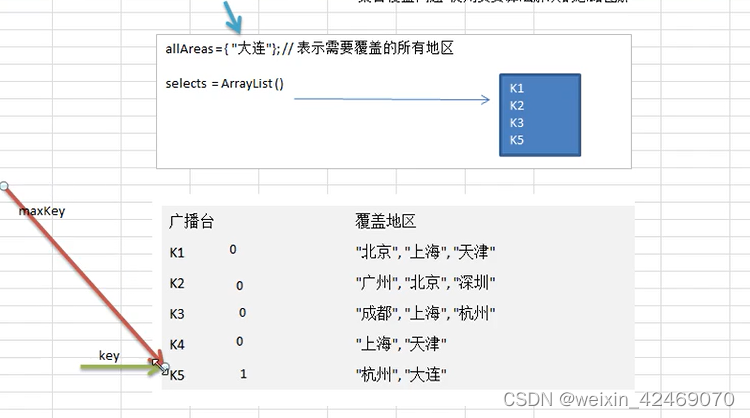

分析的图解:
3)代码实现
public class GreedyAlgorithm {
public static void main(String[] args) {
//创建广播电台,放入到Map
HashMap<String,HashSet<String>> broadcasts = new HashMap<>();
//将各个电台放入到broadcasts
HashSet<String> hashSet1 = new HashSet<>();
hashSet1.add("北京");
hashSet1.add("上海");
hashSet1.add("天津");
HashSet<String> hashSet2 = new HashSet<>();
hashSet2.add("广州");
hashSet2.add("北京");
hashSet2.add("深圳");
HashSet<String> hashSet3 = new HashSet<>();
hashSet3.add("成都");
hashSet3.add("上海");
hashSet3.add("杭州");
HashSet<String> hashSet4 = new HashSet<>();
hashSet4.add("上海");
hashSet4.add("天津");
HashSet<String> hashSet5 = new HashSet<>();
hashSet5.add("杭州");
hashSet5.add("大连");
//加入到map
broadcasts.put("K1", hashSet1);
broadcasts.put("K2", hashSet2);
broadcasts.put("K3", hashSet3);
broadcasts.put("K4", hashSet4);
broadcasts.put("K5", hashSet5);
//allAreas 存放所有的地区
HashSet<String> allAreas = new HashSet<>();
allAreas.add("北京");
allAreas.add("上海");
allAreas.add("天津");
allAreas.add("广州");
allAreas.add("深圳");
allAreas.add("成都");
allAreas.add("杭州");
allAreas.add("大连");
//创建ArrayList, 存放选择的电台集合
ArrayList<String> selects = new ArrayList<>();
//定义一个临时的集合, 在遍历的过程中,存放遍历过程中的电台覆盖的地区和当前还没有覆盖的地区的交集
HashSet<String> tempSet = new HashSet<>();
//定义给maxKey , 保存在一次遍历过程中,能够覆盖最大未覆盖的地区对应的电台的key
//如果maxKey 不为null , 则会加入到 selects
String maxKey = null;
while(allAreas.size() != 0) { // 如果allAreas 不为0, 则表示还没有覆盖到所有的地区
//每进行一次while,需要
maxKey = null;
//遍历 broadcasts, 取出对应key
for(String key : broadcasts.keySet()) {
//每进行一次for
tempSet.clear();
//当前这个key能够覆盖的地区
HashSet<String> areas = broadcasts.get(key);
tempSet.addAll(areas);
//求出tempSet 和 allAreas 集合的交集, 交集会赋给 tempSet
tempSet.retainAll(allAreas);
//如果当前这个集合包含的未覆盖地区的数量,比maxKey指向的集合地区还多
//就需要重置maxKey
// tempSet.size() > broadcasts.get(maxKey).size()) 体现出贪心算法的特点,每次都选择最优的
if(tempSet.size() > 0 &&
(maxKey == null || tempSet.size() > broadcasts.get(maxKey).size())){
maxKey = key;
}
}
//maxKey != null, 就应该将maxKey 加入selects
if(maxKey != null) {
selects.add(maxKey);
//将maxKey指向的广播电台覆盖的地区,从 allAreas 去掉
allAreas.removeAll(broadcasts.get(maxKey));
}
}
System.out.println("得到的选择结果是" + selects);//[K1,K2,K3,K5]
}
}
5.4 贪心算法注意事项和细节
- 贪婪算法所得到的结果不一定是最优的结果(有时候会是最优解),但是都是相对近似(接近)最优解的结果
- 比如上题的算法选出的是 K1, K2, K3, K5,符合覆盖了全部的地区
- 但是我们发现 K2, K3,K4,K5 也可以覆盖全部地区,如果 K2 的使用成本低于 K1,那么我们上题的 K1, K2, K3,K5 虽然是满足条件,但是并不是最优的.
6 普里姆算法
6.1 应用场景-修路问题
看一个应用场景和问题:

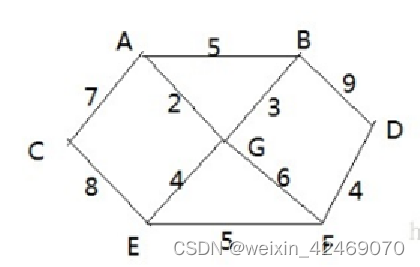

1)有胜利乡有 7 个村庄(A, B, C, D, E, F, G) ,现在需要修路把 7 个村庄连通
2)各个村庄的距离用边线表示(权) ,比如 A – B 距离 5 公里
3)问:如何修路保证各个村庄都能连通,并且总的修建公路总里程最短?
思路: 将 10 条边,连接即可,但是总的里程数不是最小.
正确的思路,就是尽可能的选择少的路线,并且每条路线最小,保证总里程数最少.
6.2 最小生成树
修路问题本质就是就是最小生成树问题, 先介绍一下最小生成树(Minimum Cost Spanning Tree),简称 MST。给定一个带权的无向连通图,如何选取一棵生成树,使树上所有边上权的总和为最小,这叫最小生成树
-
N 个顶点,一定有 N-1 条边
-
包含全部顶点
-
N-1 条边都在图中
-

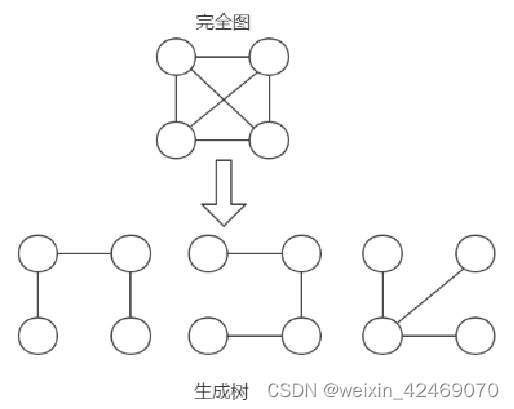

举例说明(如图:)
-
求最小生成树的算法主要是普里姆算法和克鲁斯卡尔算法
6.3 普里姆算法介绍
普利姆(Prim)算法求最小生成树,也就是在包含 n 个顶点的连通图中,找出只有(n-1)条边包含所有 n 个顶点的连通子图,也就是所谓的极小连通子图
普利姆的算法如下
1)设 G=(V,E)是连通网,T=(U,D)是最小生成树,V,U 是顶点集合,E,D 是边的集合
2)若从顶点 u 开始构造最小生成树,则从集合 V 中取出顶点 u 放入集合 U 中,标记顶点 v 的 visited[u]=1
3)若集合 U 中顶点 ui 与集合 V-U 中的顶点 vj 之间存在边,则寻找这些边中权值最小的边,但不能构成回路,将
顶点 vj 加入集合 U 中,将边(ui,vj)加入集合 D 中,标记 visited[vj]=1
4)重复步骤②,直到 U 与 V 相等,即所有顶点都被标记为访问过,此时 D 中有 n-1 条边
5)提示: 单独看步骤很难理解,我们通过代码来讲解,比较好理解.

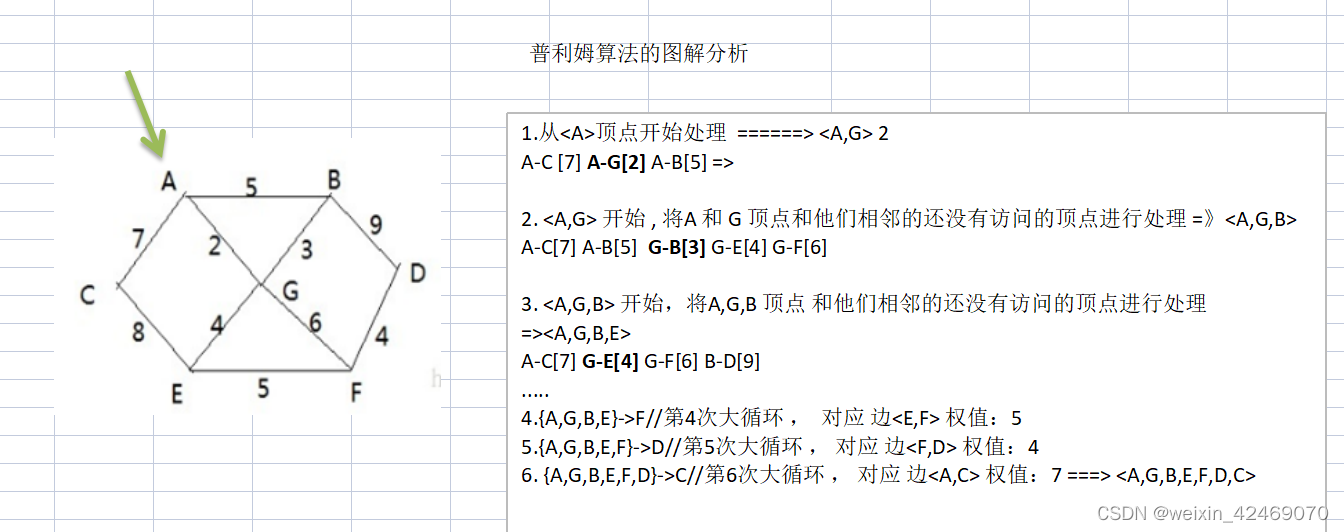

6)图解普利姆算法
6.4 普里姆算法最佳实践(修路问题)
1)有胜利乡有 7 个村庄(A, B, C, D, E, F, G) ,现在需要修路把 7 个村庄连通
2)各个村庄的距离用边线表示(权) ,比如 A – B 距离 5 公里
3)问:如何修路保证各个村庄都能连通,并且总的修建公路总里程最短?
4)代码演示:
public class PrimAlgorithm {
public static void main(String[] args) {
//测试看看图是否创建ok
char[] data = new char[]{'A','B','C','D','E','F','G'};
int verxs = data.length;
//邻接矩阵的关系使用二维数组表示,10000这个大数,表示两个点不联通
int [][]weight = new int[][]{
{10000,5,7,10000,10000,10000,2},
{5,10000,10000,9,10000,10000,3},
{7,10000,10000,10000,8,10000,10000},
{10000,9,10000,10000,10000,4,10000},
{10000,10000,8,10000,10000,5,4},
{10000,10000,10000,4,5,10000,6},
{2,3,10000,10000,4,6,10000},};
//创建MGraph对象
MGraph graph = new MGraph(verxs);
//创建一个MinTree对象
MinTree minTree = new MinTree();
minTree.createGraph(graph, verxs, data, weight);
//输出
minTree.showGraph(graph);
//测试普利姆算法
minTree.prim(graph, 1);
}
}
//创建最小生成树->村庄的图
class MinTree {
//创建图的邻接矩阵
/**
*
* @param graph 图对象
* @param verxs 图对应的顶点个数
* @param data 图的各个顶点的值
* @param weight 图的邻接矩阵
*/
public void createGraph(MGraph graph, int verxs, char data[], int[][] weight) {
int i, j;
for(i = 0; i < verxs; i++) {//顶点
graph.data[i] = data[i];
for(j = 0; j < verxs; j++) {
graph.weight[i][j] = weight[i][j];
}
}
}
//显示图的邻接矩阵
public void showGraph(MGraph graph) {
for(int[] link: graph.weight) {
System.out.println(Arrays.toString(link));
}
}
//编写prim算法,得到最小生成树
/**
*
* @param graph 图
* @param v 表示从图的第几个顶点开始生成'A'->0 'B'->1...
*/
public void prim(MGraph graph, int v) {
//visited[] 标记结点(顶点)是否被访问过
int visited[] = new int[graph.verxs];
//visited[] 默认元素的值都是0, 表示没有访问过
// for(int i =0; i <graph.verxs; i++) {
// visited[i] = 0;
// }
//把当前这个结点标记为已访问
visited[v] = 1;
//h1 和 h2 记录两个顶点的下标
int h1 = -1;
int h2 = -1;
int minWeight = 10000; //将 minWeight 初始成一个大数,后面在遍历过程中,会被替换
for(int k = 1; k < graph.verxs; k++) {//因为有 graph.verxs顶点,普利姆算法结束后,有 graph.verxs-1边
//这个是确定每一次生成的子图 ,和哪个结点的距离最近
for(int i = 0; i < graph.verxs; i++) {// i结点表示被访问过的结点
for(int j = 0; j< graph.verxs;j++) {//j结点表示还没有访问过的结点
if(visited[i] == 1 && visited[j] == 0 && graph.weight[i][j] < minWeight) {
//替换minWeight(寻找已经访问过的结点和未访问过的结点间的权值最小的边)
minWeight = graph.weight[i][j];
h1 = i;
h2 = j;
}
}
}
//找到一条边是最小
System.out.println("边<" + graph.data[h1] + "," + graph.data[h2] + "> 权值:" + minWeight);
//将当前这个结点标记为已经访问
visited[h2] = 1;
//minWeight 重新设置为最大值 10000
minWeight = 10000;
}
}
}
class MGraph {
int verxs; //表示图的节点个数
char[] data;//存放结点数据
int[][] weight; //存放边,就是我们的邻接矩阵
public MGraph(int verxs) {
this.verxs = verxs;
data = new char[verxs];
weight = new int[verxs][verxs];
}
}
7 克鲁斯卡尔算法
7.1 应用场景-公交站问题
1)某城市新增 7 个站点(A, B, C, D, E, F, G) ,现在需要修路把 7 个站点连通
2)各个站点的距离用边线表示(权) ,比如 A – B 距离 12 公里
3)问:如何修路保证各个站点都能连通,并且总的修建公路总里程最短?
7.2 克鲁斯卡尔算法介绍
1)克鲁斯卡尔(Kruskal)算法,是用来求加权连通图的最小生成树的算法。
2)基本思想:按照权值从小到大的顺序选择 n-1 条边,并保证这 n-1 条边不构成回路
3)具体做法:首先构造一个只含 n个顶点的森林,然后依权值从小到大从连通网中选择边加入到森林中,并使森林中不产生回路,直至森林变成一棵树为止
7.3 克鲁斯卡尔算法图解说明
以城市公交站问题来图解说明 克鲁斯卡尔算法的原理和步骤:
在含有 n 个顶点的连通图中选择 n-1 条边,构成一棵极小连通子图,并使该连通子图中 n-1 条边上权值之和达到最小,则称其为连通网的最小生成树。

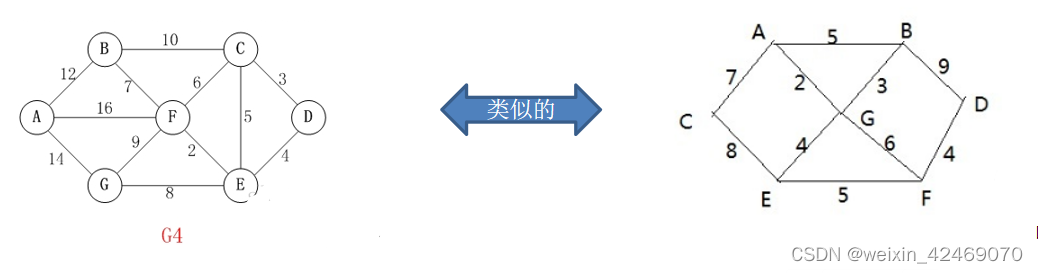

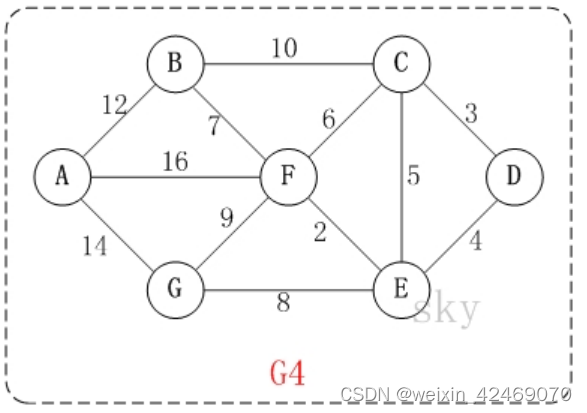

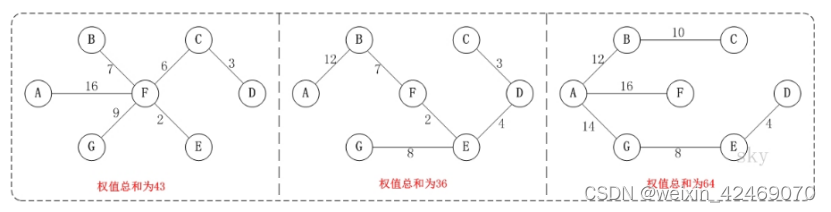

例如,对于如上图 G4 所示的连通网可以有多棵权值总和不相同的生成树。

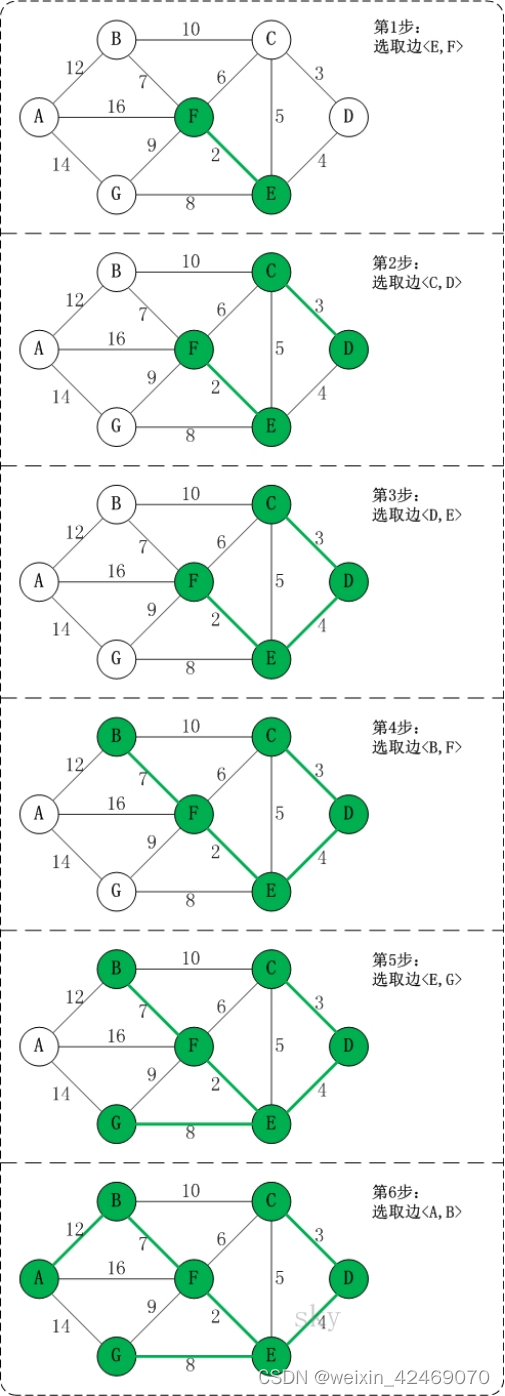

克鲁斯卡尔算法图解
以上图G4为例,来对克鲁斯卡尔进行演示(假设,用数组 R 保存最小生成树结果)。
第1步:将边<E,F>加入R中。
边<E,F>的权值最小,因此将它加入到最小生成树结果R中。
第2步:将边<C,D>加入R中。
上一步操作之后,边<C,D>的权值最小,因此将它加入到最小生成树结果R中。
第3步:将边<D,E>加入R中。
上一步操作之后,边<D,E>的权值最小,因此将它加入到最小生成树结果R中。
第4步:将边<B,F>加入R中。
上一步操作之后,边<C,E>的权值最小,但<C,E>会和已有的边构成【回路】;因此,跳过边<C,E>。同理,跳过边<C,F>。将边<B,F>加入到最小生成树结果R中。
第5步:将边<E,G>加入R中。
上一步操作之后,边<E,G>的权值最小,因此将它加入到最小生成树结果R中。
第6步:将边<A,B>加入R中。
上一步操作之后,边<F,G>的权值最小,但<F,G>会和已有的边构成回路;因此,跳过边<F,G>。同理,跳过边<B,C>。将边<A,B>加入到最小生成树结果R中。
此时,最小生成树构造完成!它包括的边依次是:<E,F> <C,D> <D,E> <B,F> <E,G> <A,B>。
克鲁斯卡尔算法分析
根据前面介绍的克鲁斯卡尔算法的基本思想和做法,我们能够了解到,克鲁斯卡尔算法重点需要解决的以下两个问题:
问题一 对图的所有边按照权值大小进行排序。
问题二 将边添加到最小生成树中时,怎么样判断是否形成了回路。
问题一很好解决,采用排序算法进行排序即可。
问题二,处理方式是:记录顶点在"最小生成树"中的终点,顶点的终点是"在最小生成树中与它连通的最大顶点"。然后每次需要将一条边添加到最小生存树时,判断该边的两个顶点的终点是否重合,重合的话则会构成回路。

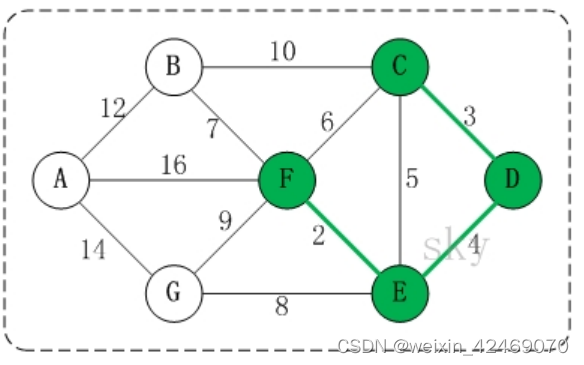

如何判断是否构成回路-举例说明(如图)
在将<E,F> <C,D> <D,E>加入到最小生成树R中之后,这几条边的顶点就都有了终点:
(01) C的终点是F。
(02) D的终点是F。
(03) E的终点是F。
(04) F的终点是F。
关于终点的说明:
1)就是将所有顶点按照从小到大的顺序排列好之后;某个顶点的终点就是 “与它连通的最大顶点”。
2)因此,接下来,虽然<C,E>是权值最小的边。但是C和E的终点都是F,即它们的终点相同,因此,将<C,E>加入最小生成树的话,会形成回路。这就是判断回路的方式。也就是说,我们加入的边的两个顶点不能都指向同一个终点,否则将构成回路。【后面有代码说明】
7.4 克鲁斯卡尔最佳实践-公交站问题
看一个公交站问题:
1)有北京有新增 7 个站点(A, B, C, D, E, F, G) ,现在需要修路把 7 个站点连通
2)各个站点的距离用边线表示(权) ,比如 A – B 距离 12 公里
3)问:如何修路保证各个站点都能连通,并且总的修建公路总里程最短?
4)代码实现和注解
public class KruskalCase {
private int edgeNum; //边的个数
private char[] vertexs; //顶点数组
private int[][] matrix; //邻接矩阵
//使用 INF 表示两个顶点不能连通
private static final int INF = Integer.MAX_VALUE;
public static void main(String[] args) {
char[] vertexs = {'A', 'B', 'C', 'D', 'E', 'F', 'G'};
//克鲁斯卡尔算法的邻接矩阵
int matrix[][] = {
/*A*//*B*//*C*//*D*//*E*//*F*//*G*/
/*A*/ { 0, 12, INF, INF, INF, 16, 14},
/*B*/ { 12, 0, 10, INF, INF, 7, INF},
/*C*/ { INF, 10, 0, 3, 5, 6, INF},
/*D*/ { INF, INF, 3, 0, 4, INF, INF},
/*E*/ { INF, INF, 5, 4, 0, 2, 8},
/*F*/ { 16, 7, 6, INF, 2, 0, 9},
/*G*/ { 14, INF, INF, INF, 8, 9, 0}};
//大家可以在去测试其它的邻接矩阵,结果都可以得到最小生成树.
//创建KruskalCase 对象实例
KruskalCase kruskalCase = new KruskalCase(vertexs, matrix);
//输出构建的
kruskalCase.print();
// EData[] edges = kruskalCase.getEdges();
// System.out.println("edges=" + Arrays.toString(edges));//没有排序
// kruskalCase.sortEdges(edges);
// System.out.println("排序后=" + Arrays.toString(edges));
kruskalCase.kruskal();
}
//构造器
public KruskalCase(char[] vertexs, int[][] matrix) {
//初始化顶点数和边的个数
int vlen = vertexs.length;
//初始化顶点, 复制拷贝的方式
this.vertexs = new char[vlen];
for(int i = 0; i < vertexs.length; i++) {
this.vertexs[i] = vertexs[i];
}
//初始化边, 使用的是复制拷贝的方式
this.matrix = new int[vlen][vlen];
for(int i = 0; i < vlen; i++) {
for(int j= 0; j < vlen; j++) {
this.matrix[i][j] = matrix[i][j];
}
}
//统计边的条数
for(int i =0; i < vlen; i++) {
for(int j = i+1; j < vlen; j++) {
if(this.matrix[i][j] != INF) {
edgeNum++;
}
}
}
}
//打印邻接矩阵
public void print() {
System.out.println("邻接矩阵为: \n");
for(int i = 0; i < vertexs.length; i++) {
for(int j=0; j < vertexs.length; j++) {
System.out.printf("%12d", matrix[i][j]);
}
System.out.println();//换行
}
}
/**
* 功能:对边进行排序处理, 冒泡排序
* @param edges 边的集合
*/
private void sortEdges(EData[] edges) {
for(int i = 0; i < edges.length - 1; i++) {
for(int j = 0; j < edges.length - 1 - i; j++) {
if(edges[j].weight > edges[j+1].weight) {//交换
EData tmp = edges[j];
edges[j] = edges[j+1];
edges[j+1] = tmp;
}
}
}
}
/**
*
* @param ch 顶点的值,比如'A','B'
* @return 返回ch顶点对应的下标,如果找不到,返回-1
*/
private int getPosition(char ch) {
for(int i = 0; i < vertexs.length; i++) {
if(vertexs[i] == ch) {//找到
return i;
}
}
//找不到,返回-1
return -1;
}
/**
* 功能: 获取图中边,放到EData[] 数组中,后面我们需要遍历该数组
* 是通过matrix 邻接矩阵来获取
* EData[] 形式 [['A','B', 12], ['B','F',7], .....]
* @return
*/
private EData[] getEdges() {
int index = 0;
EData[] edges = new EData[edgeNum];
for(int i = 0; i < vertexs.length; i++) {
for(int j= i+1; j <vertexs.length; j++) {
if(matrix[i][j] != INF) {
edges[index++] = new EData(vertexs[i], vertexs[j], matrix[i][j]);
}
}
}
return edges;
}
/**
* 功能: 获取下标为i的顶点的终点(), 用于后面判断两个顶点的终点是否相同
* @param ends : 数组就是记录了各个顶点对应的终点是哪个,ends 数组是在遍历过程中,逐步形成
* @param i : 表示传入的顶点对应的下标
* @return 返回的就是 下标为i的这个顶点对应的终点的下标
*/
private int getEnd(int[] ends, int i) { // i = 4 [0,0,0,0,5,0,0,0,0,0,0,0]
while(ends[i] != 0) {
i = ends[i];
}
return i;
}
//克鲁斯卡尔算法实现
public void kruskal() {
int index = 0; //表示最后结果数组的索引
int[] ends = new int[edgeNum]; //用于保存"已有最小生成树" 中的每个顶点在最小生成树中的终点
//创建结果数组, 保存最后的最小生成树
EData[] rets = new EData[edgeNum];
//获取图中 所有的边的集合 , 一共有12边
EData[] edges = getEdges();
System.out.println("图的边的集合=" + Arrays.toString(edges) + " 共"+ edges.length); //12
//按照边的权值大小进行排序(从小到大)
sortEdges(edges);
//遍历edges 数组,将边添加到最小生成树中时,判断是准备加入的边否形成了回路,如果没有,就加入 rets, 否则不能加入
for(int i=0; i < edgeNum; i++) {
//获取到第i条边的第一个顶点(起点)
int p1 = getPosition(edges[i].start); //p1=4
//获取到第i条边的第2个顶点
int p2 = getPosition(edges[i].end); //p2 = 5
//获取p1这个顶点在已有最小生成树中的终点
int m = getEnd(ends, p1); //m = 4
//获取p2这个顶点在已有最小生成树中的终点
int n = getEnd(ends, p2); // n = 5
//是否构成回路
if(m != n) { //没有构成回路
ends[m] = n; // 设置m 在"已有最小生成树"中的终点 <E,F> [0,0,0,0,5,0,0,0,0,0,0,0]
rets[index++] = edges[i]; //有一条边加入到rets数组
}
}
//<E,F> <C,D> <D,E> <B,F> <E,G> <A,B>。
//统计并打印 "最小生成树", 输出 rets
System.out.println("最小生成树为");
for(int i = 0; i < index; i++) {
System.out.println(rets[i]);
}
}
}
//创建一个类EData ,它的对象实例就表示一条边
class EData {
char start; //边的一个点
char end; //边的另外一个点
int weight; //边的权值
//构造器
public EData(char start, char end, int weight) {
this.start = start;
this.end = end;
this.weight = weight;
}
//重写toString, 便于输出边信息
@Override
public String toString() {
return "EData [<" + start + ", " + end + ">= " + weight + "]";
}
}
8 迪杰斯特拉算法
8.1 应用场景-最短路径问题
看一个应用场景和问题:
1)战争时期,胜利乡有 7 个村庄(A, B, C, D, E, F, G) ,现在有六个邮差,从 G 点出发,需要分别把邮件分别送到A, B, C , D, E, F 六个村庄
2)各个村庄的距离用边线表示(权) ,比如 A – B 距离 5 公里
3)问:如何计算出 G 村庄到 其它各个村庄的最短距离?
4)如果从其它点出发到各个点的最短距离又是多少?
8.2 迪杰斯特拉(Dijkstra)算法介绍
迪杰斯特拉(Dijkstra)算法是典型最短路径算法,用于计算一个结点到其他结点的最短路径。它的主要特点是以起始点为中心向外层层扩展(广度优先搜索思想),直到扩展到终点为止。
8.3 迪杰斯特拉(Dijkstra)算法过程
1)设置出发顶点为 v,顶点集合 V{v1,v2,vi…},v 到 V 中各顶点的距离构成距离集合 Dis,Dis{d1,d2,di…},Dis集合记录着 v 到图中各顶点的距离(到自身可以看作 0,v 到 vi 距离对应为 di)
2)从 Dis 中选择值最小的 di 并移出 Dis 集合,同时移出 V 集合中对应的顶点 vi,此时的 v 到 vi 即为最短路径
3)更新 Dis 集合,更新规则为:比较 v 到 V 集合中顶点的距离值,与 v 通过 vi 到 V 集合中顶点的距离值,保留值较小的一个(同时也应该更新顶点的前驱节点为 vi,表明是通过 vi 到达的)
4)重复执行两步骤,直到最短路径顶点为目标顶点即可结束
8.4 迪杰斯特拉(Dijkstra)算法最佳应用-最短路径
1)战争时期,胜利乡有 7 个村庄(A, B, C, D, E, F, G) ,现在有六个邮差,从 G 点出发,需要分别把邮件分别送到A, B, C , D, E, F 六个村庄
2)各个村庄的距离用边线表示(权) ,比如 A – B 距离 5 公里
3)问:如何计算出 G 村庄到 其它各个村庄的最短距离?
4)如果从其它点出发到各个点的最短距离又是多少?
5)使用图解的方式分析了迪杰斯特拉(Dijkstra)算法 思路
6)代码实现
public class DijkstraAlgorithm {
public static void main(String[] args) {
char[] vertex = { 'A', 'B', 'C', 'D', 'E', 'F', 'G' };
//邻接矩阵
int[][] matrix = new int[vertex.length][vertex.length];
final int N = 65535;// 表示不可以连接
matrix[0] = new int[]{N,5,7,N,N,N,2};
matrix[1] = new int[]{5,N,N,9,N,N,3};
matrix[2] = new int[]{7,N,N,N,8,N,N};
matrix[3] = new int[]{N,9,N,N,N,4,N};
matrix[4] = new int[]{N,N,8,N,N,5,4};
matrix[5] = new int[]{N,N,N,4,5,N,6};
matrix[6] = new int[]{2,3,N,N,4,6,N};
//创建 Graph对象
Graph graph = new Graph(vertex, matrix);
//测试, 看看图的邻接矩阵是否ok
graph.showGraph();
//测试迪杰斯特拉算法
graph.dsj(2);//C
graph.showDijkstra();
}
}
class Graph {
private char[] vertex; // 顶点数组
private int[][] matrix; // 邻接矩阵
private VisitedVertex vv; //已经访问的顶点的集合
// 构造器
public Graph(char[] vertex, int[][] matrix) {
this.vertex = vertex;
this.matrix = matrix;
}
//显示结果
public void showDijkstra() {
vv.show();
}
// 显示图
public void showGraph() {
for (int[] link : matrix) {
System.out.println(Arrays.toString(link));
}
}
/**
* 迪杰斯特拉算法实现
* @param index 表示出发顶点对应的下标
*/
public void dsj(int index) {
vv = new VisitedVertex(vertex.length, index);
update(index);//更新index顶点到周围顶点的距离和前驱顶点
for(int j = 1; j < vertex.length; j++) {
index = vv.updateArr();// 选择并返回新的访问顶点
update(index); // 更新index顶点到周围顶点的距离和前驱顶点
}
}
//更新index下标顶点到周围顶点的距离和周围顶点的前驱顶点,
private void update(int index) {
int len = 0;
//根据遍历我们的邻接矩阵的 matrix[index]行
for(int j = 0; j < matrix[index].length; j++) {
// len 含义是 : 出发顶点到index顶点的距离 + 从index顶点到j顶点的距离的和
len = vv.getDis(index) + matrix[index][j];
// 如果j顶点没有被访问过,并且 len 小于出发顶点到j顶点的距离,就需要更新
if(!vv.in(j) && len < vv.getDis(j)) {
vv.updatePre(j, index); //更新j顶点的前驱为index顶点
vv.updateDis(j, len); //更新出发顶点到j顶点的距离
}
}
}
}
// 已访问顶点集合
class VisitedVertex {
// 记录各个顶点是否访问过 1表示访问过,0未访问,会动态更新
public int[] already_arr;
// 每个下标对应的值为前一个顶点下标, 会动态更新
public int[] pre_visited;
// 记录出发顶点到其他所有顶点的距离,比如G为出发顶点,就会记录G到其它顶点的距离,会动态更新,求的最短距离就会存放到dis
public int[] dis;
//构造器
/**
*
* @param length :表示顶点的个数
* @param index: 出发顶点对应的下标, 比如G顶点,下标就是6
*/
public VisitedVertex(int length, int index) {
this.already_arr = new int[length];
this.pre_visited = new int[length];
this.dis = new int[length];
//初始化 dis数组
Arrays.fill(dis, 65535);
this.already_arr[index] = 1; //设置出发顶点被访问过
this.dis[index] = 0;//设置出发顶点的访问距离为0
}
/**
* 功能: 判断index顶点是否被访问过
* @param index
* @return 如果访问过,就返回true, 否则访问false
*/
public boolean in(int index) {
return already_arr[index] == 1;
}
/**
* 功能: 更新出发顶点到index顶点的距离
* @param index
* @param len
*/
public void updateDis(int index, int len) {
dis[index] = len;
}
/**
* 功能: 更新pre这个顶点的前驱顶点为index顶点
* @param pre
* @param index
*/
public void updatePre(int pre, int index) {
pre_visited[pre] = index;
}
/**
* 功能:返回出发顶点到index顶点的距离
* @param index
*/
public int getDis(int index) {
return dis[index];
}
/**
* 继续选择并返回新的访问顶点, 比如这里的G 完后,就是 A点作为新的访问顶点(注意不是出发顶点)
* @return
*/
public int updateArr() {
int min = 65535, index = 0;
for(int i = 0; i < already_arr.length; i++) {
if(already_arr[i] == 0 && dis[i] < min ) {
min = dis[i];
index = i;
}
}
//更新 index 顶点被访问过
already_arr[index] = 1;
return index;
}
//显示最后的结果
//即将三个数组的情况输出
public void show() {
System.out.println("============显示最后的结果==============");
//输出already_arr
for(int i : already_arr) {
System.out.print(i + " ");
}
System.out.println();
//输出pre_visited
for(int i : pre_visited) {
System.out.print(i + " ");
}
System.out.println();
//输出dis
for(int i : dis) {
System.out.print(i + " ");
}
System.out.println();
//为了好看最后的最短距离,我们处理
char[] vertex = { 'A', 'B', 'C', 'D', 'E', 'F', 'G' };
int count = 0;
for (int i : dis) {
if (i != 65535) {
System.out.print(vertex[count] + "("+i+") ");
} else {
System.out.println("N ");
}
count++;
}
System.out.println();
}
}
9 弗洛伊德算法
9.1 弗洛伊德(Floyd)算法介绍
1)和 Dijkstra 算法一样,弗洛伊德(Floyd)算法也是一种用于寻找给定的加权图中顶点间最短路径的算法。该算法名称以创始人之一、1978 年图灵奖获得者、斯坦福大学计算机科学系教授罗伯特·弗洛伊德命名
2)弗洛伊德算法(Floyd)计算图中各个顶点之间的最短路径
3)迪杰斯特拉算法用于计算图中某一个顶点到其他顶点的最短路径。
4)弗洛伊德算法 VS 迪杰斯特拉算法:迪杰斯特拉算法通过选定的被访问顶点,求出从出发访问顶点到其他顶点的最短路径;弗洛伊德算法中 每一个顶点都是出发访问点,所以需要将每一个顶点看做被访问顶点,求出从每一个顶点到其他顶点的最短路径。
9.2 弗洛伊德(Floyd)算法图解分析
1)设置顶点 vi 到顶点 vk 的最短路径已知为 Lik,顶点 vk 到 vj 的最短路径已知为 Lkj,顶点 vi 到 vj 的路径为 Lij,则 vi 到 vj 的最短路径为:min((Lik+Lkj),Lij),vk 的取值为图中所有顶点,则可获得 vi 到 vj 的最短路径
2)至于 vi 到 vk 的最短路径 Lik 或者 vk 到 vj 的最短路径 Lkj,是以同样的方式获得
3)弗洛伊德(Floyd)算法图解分析-举例说明
示例:求最短路径为例说明

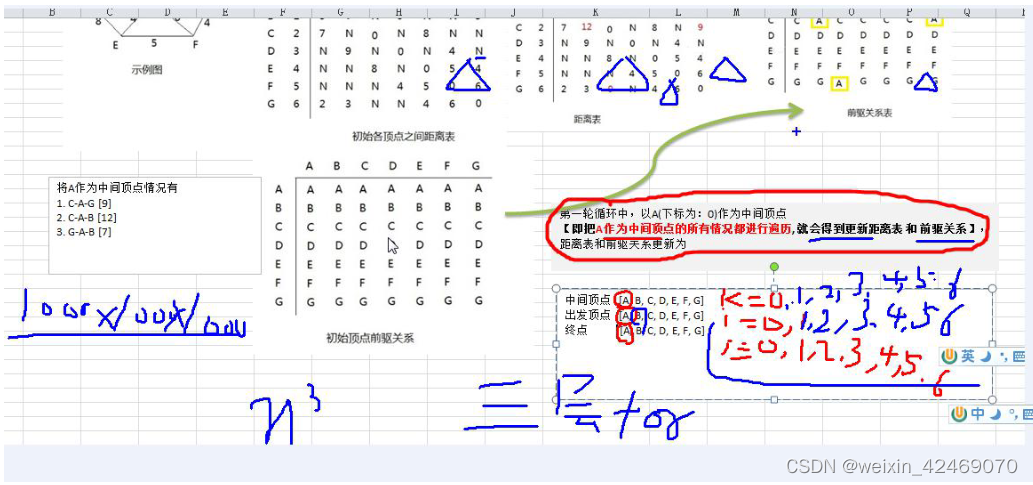

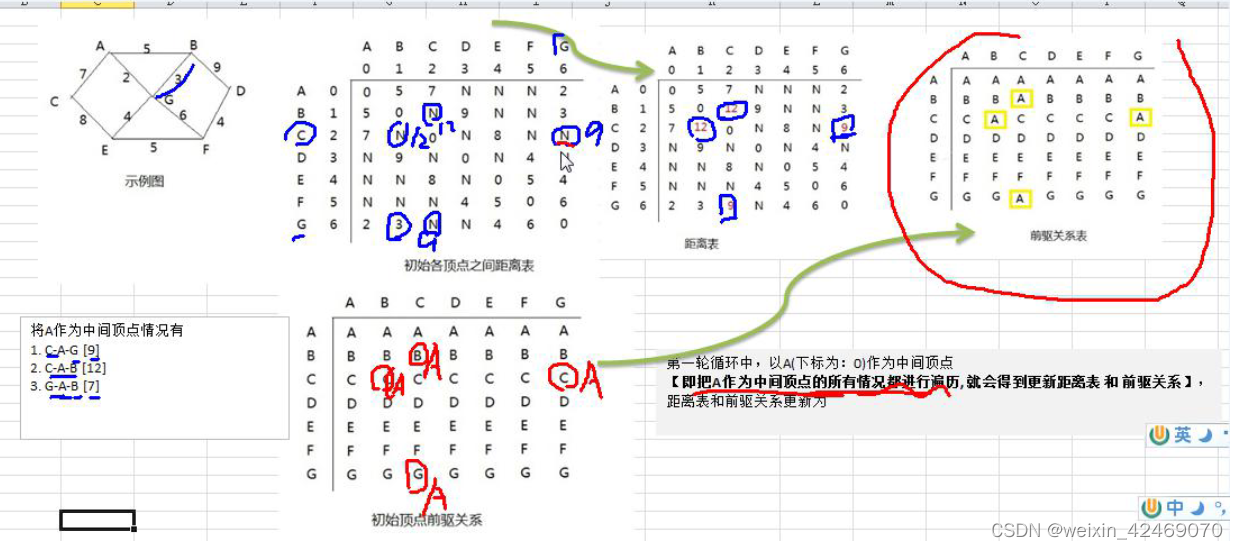

弗洛伊德算法的步骤:

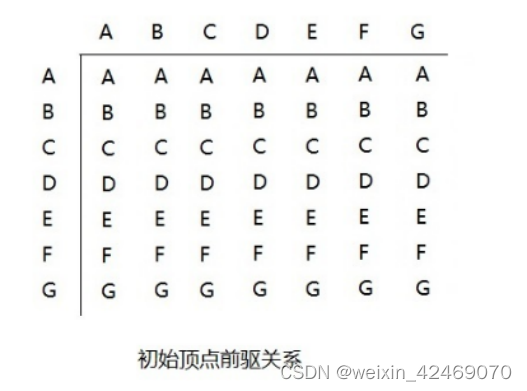

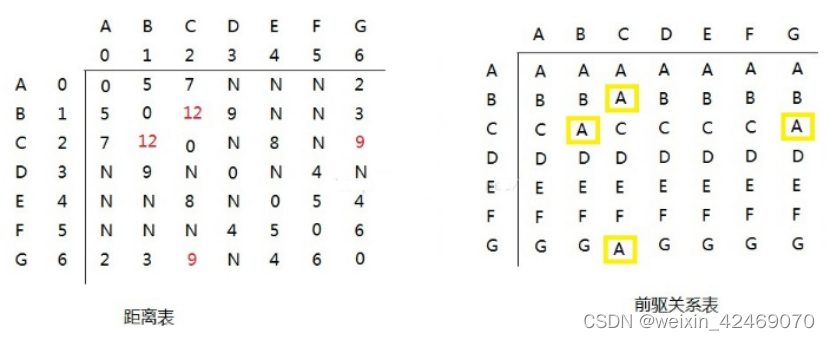

第一轮循环中,以A(下标为:0)作为中间顶点【即把 A 作为中间顶点的所有情况都进行遍历,就会得到更新 距离表 和 前驱关系】,距离表和前驱关系更新为:
分析如下:
- 以A顶点作为中间顶点是,B->A->C的距离由N->9,同理C到B;C->A->G的距离由N->12,同理G到C
- 更换中间顶点,循环执行操作,直到所有顶点都作为中间顶点更新后,计算结束
9.3 弗洛伊德(Floyd)算法最佳应用-最短路径
1)胜利乡有 7 个村庄(A, B, C, D, E, F, G)
2)各个村庄的距离用边线表示(权) ,比如 A – B 距离 5 公里
3)问:如何计算出各村庄到 其它各村庄的最短距离?
4)代码实现
public class FloydAlgorithm {
public static void main(String[] args) {
// 测试看看图是否创建成功
char[] vertex = { 'A', 'B', 'C', 'D', 'E', 'F', 'G' };
//创建邻接矩阵
int[][] matrix = new int[vertex.length][vertex.length];
final int N = 65535;
matrix[0] = new int[] { 0, 5, 7, N, N, N, 2 };
matrix[1] = new int[] { 5, 0, N, 9, N, N, 3 };
matrix[2] = new int[] { 7, N, 0, N, 8, N, N };
matrix[3] = new int[] { N, 9, N, 0, N, 4, N };
matrix[4] = new int[] { N, N, 8, N, 0, 5, 4 };
matrix[5] = new int[] { N, N, N, 4, 5, 0, 6 };
matrix[6] = new int[] { 2, 3, N, N, 4, 6, 0 };
//创建 Graph 对象
Graph graph = new Graph(vertex.length, matrix, vertex);
//调用弗洛伊德算法
graph.floyd();
graph.show();
}
}
// 创建图
class Graph {
private char[] vertex; // 存放顶点的数组
private int[][] dis; // 保存,从各个顶点出发到其它顶点的距离,最后的结果,也是保留在该数组
private int[][] pre;// 保存到达目标顶点的前驱顶点 动态变化
/**
* 构造器
* @param length 大小
* @param matrix 邻接矩阵
* @param vertex 顶点数组
*/
public Graph(int length, int[][] matrix, char[] vertex) {
this.vertex = vertex;
this.dis = matrix;
this.pre = new int[length][length];
// 对pre数组初始化, 注意存放的是前驱顶点的下标
for (int i = 0; i < length; i++) {
Arrays.fill(pre[i], i);
}
}
// 显示pre数组和dis数组
public void show() {
//为了显示便于阅读,我们优化一下输出
char[] vertex = { 'A', 'B', 'C', 'D', 'E', 'F', 'G' };
for (int k = 0; k < dis.length; k++) {
// 先将pre数组输出的一行
for (int i = 0; i < dis.length; i++) {
System.out.print(vertex[pre[k][i]] + " ");
}
System.out.println();
// 输出dis数组的一行数据
for (int i = 0; i < dis.length; i++) {
System.out.print("("+vertex[k]+"到"+vertex[i]+"的最短路径是" + dis[k][i] + ") ");
}
System.out.println();
System.out.println();
}
}
//弗洛伊德算法, 比较容易理解,而且容易实现
public void floyd() {
int len = 0; //变量保存距离
//对中间顶点遍历, k 就是中间顶点的下标 [A, B, C, D, E, F, G]
for(int k = 0; k < dis.length; k++) {
//从i顶点开始出发 [A, B, C, D, E, F, G]
for(int i = 0; i < dis.length; i++) {
//到达j顶点 // [A, B, C, D, E, F, G]
for(int j = 0; j < dis.length; j++) {
len = dis[i][k] + dis[k][j];// => 求出从i 顶点出发,经过 k中间顶点,到达 j 顶点距离
if(len < dis[i][j]) {//如果len小于 dis[i][j]
dis[i][j] = len;//更新距离
pre[i][j] = pre[k][j];//更新前驱顶点
}
}
}
}
}
}
10 马踏棋盘算法
10.1 马踏棋盘算法介绍和游戏演示
1)马踏棋盘算法也被称为骑士周游问题
2)将马随机放在国际象棋的 8×8 棋盘 Board[0~7][0~7]的某个方格中,马按走棋规则(马走日字)进行移动。要求
每个方格只进入一次,走遍棋盘上全部 64 个方格
3)游戏演示: http://www.4399.com/flash/146267_2.htm
10.2 马踏棋盘游戏代码实现
1)马踏棋盘问题(骑士周游问题)实际上是图的深度优先搜索(DFS)的应用。
2)如果使用回溯(就是深度优先搜索)来解决,假如马儿踏了 53 个点,如图:走到了第 53 个,坐标(1,0),发现已经走到尽头,没办法,那就只能回退了,查看其他的路径,就在棋盘上不停的回溯… ,思路分析+代码实现

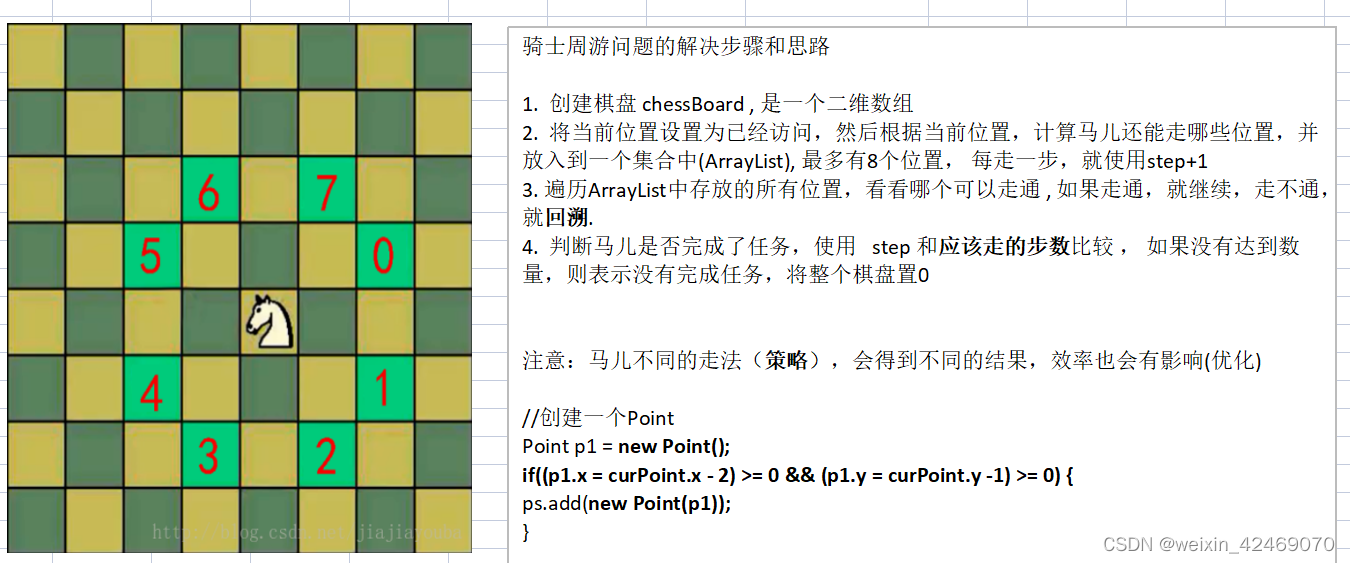

对第一种实现方式的思路图解

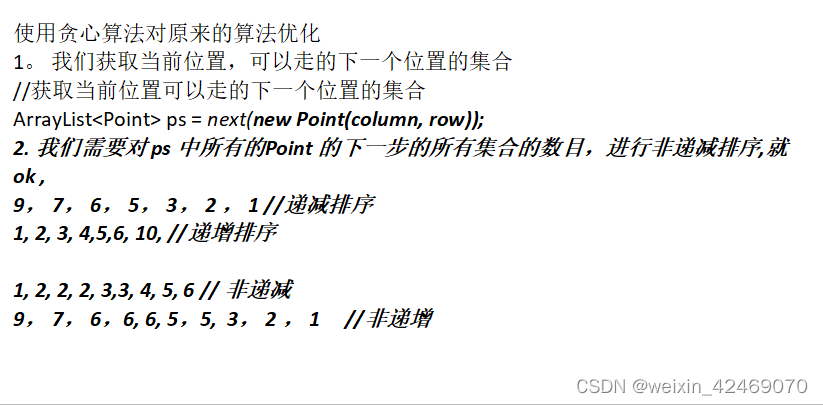

3)分析第一种方式的问题,并使用贪心算法(greedyalgorithm)进行优化。解决马踏棋盘问题.
4)使用前面的游戏来验证算法是否正确。
5)代码实现
import java.awt.Point;
import java.util.ArrayList;
import java.util.Comparator;
public class HorseChessboard {
private static int X; // 棋盘的列数
private static int Y; // 棋盘的行数
//创建一个数组,标记棋盘的各个位置是否被访问过
private static boolean visited[];
//使用一个属性,标记是否棋盘的所有位置都被访问
private static boolean finished; // 如果为true,表示成功
public static void main(String[] args) {
System.out.println("骑士周游算法,开始运行~~");
//测试骑士周游算法是否正确
X = 8;
Y = 8;
int row = 1; //马儿初始位置的行,从1开始编号
int column = 1; //马儿初始位置的列,从1开始编号
//创建棋盘
int[][] chessboard = new int[X][Y];
visited = new boolean[X * Y];//初始值都是false
//测试一下耗时
long start = System.currentTimeMillis();
traversalChessboard(chessboard, row - 1, column - 1, 1);
long end = System.currentTimeMillis();
System.out.println("共耗时: " + (end - start) + " 毫秒");
//输出棋盘的最后情况
for(int[] rows : chessboard) {
for(int step : rows) {
System.out.print(step + "\t");
}
System.out.println();
}
}
/**
* 完成骑士周游问题的算法
* @param chessboard 棋盘
* @param row 马儿当前的位置的行 从0开始
* @param column 马儿当前的位置的列 从0开始
* @param step 是第几步 ,初始位置就是第1步
*/
public static void traversalChessboard(int[][] chessboard, int row, int column, int step) {
chessboard[row][column] = step;
//row = 4 X = 8 column = 4 = 4 * 8 + 4 = 36
visited[row * X + column] = true; //标记该位置已经访问
//获取当前位置可以走的下一个位置的集合
ArrayList<Point> ps = next(new Point(column, row));
//对ps进行排序,排序的规则就是对ps的所有的Point对象的下一步的位置的数目,进行非递减排序
sort(ps);
//遍历 ps
while(!ps.isEmpty()) {
Point p = ps.remove(0);//取出下一个可以走的位置
//判断该点是否已经访问过
if(!visited[p.y * X + p.x]) {//说明还没有访问过
traversalChessboard(chessboard, p.y, p.x, step + 1);
}
}
//判断马儿是否完成了任务,使用 step 和应该走的步数比较 ,
//如果没有达到数量,则表示没有完成任务,将整个棋盘置0
//说明: step < X * Y 成立的情况有两种
//1. 棋盘到目前位置,仍然没有走完
//2. 棋盘处于一个回溯过程
if(step < X * Y && !finished ) {
chessboard[row][column] = 0;
visited[row * X + column] = false;
} else {
finished = true;
}
}
//根据当前这个一步的所有的下一步的选择位置,进行非递减排序, 减少回溯的次数
public static void sort(ArrayList<Point> ps) {
ps.sort(new Comparator<Point>() {
@Override
public int compare(Point o1, Point o2) {
//获取到o1的下一步的所有位置个数
int count1 = next(o1).size();
//获取到o2的下一步的所有位置个数
int count2 = next(o2).size();
if(count1 < count2) {
return -1;
} else if (count1 == count2) {
return 0;
} else {
return 1;
}
}
});
}
/**
* 功能: 根据当前位置(Point对象),计算马儿还能走哪些位置(Point),并放入到一个集合中(ArrayList), 最多有8个位置
* @param curPoint
* @return
*/
public static ArrayList<Point> next(Point curPoint) {
//创建一个ArrayList
ArrayList<Point> ps = new ArrayList<>();
//创建一个Point
Point p1 = new Point();

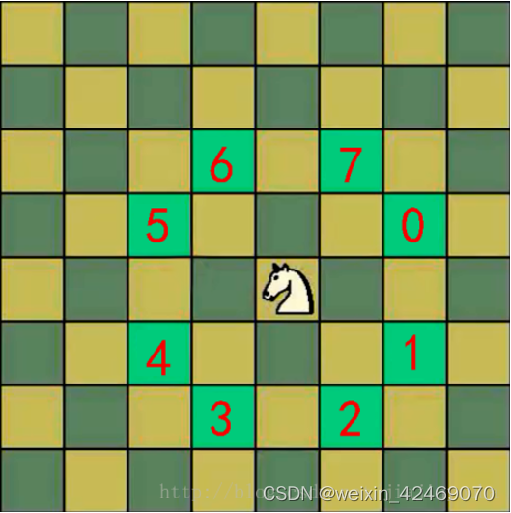

//表示马儿可以走5这个位置
if((p1.x = curPoint.x - 2) >= 0 && (p1.y = curPoint.y -1) >= 0) {
ps.add(new Point(p1));
}
//判断马儿可以走6这个位置
if((p1.x = curPoint.x - 1) >=0 && (p1.y=curPoint.y-2)>=0) {
ps.add(new Point(p1));
}
//判断马儿可以走7这个位置
if ((p1.x = curPoint.x + 1) < X && (p1.y = curPoint.y - 2) >= 0) {
ps.add(new Point(p1));
}
//判断马儿可以走0这个位置
if ((p1.x = curPoint.x + 2) < X && (p1.y = curPoint.y - 1) >= 0) {
ps.add(new Point(p1));
}
//判断马儿可以走1这个位置
if ((p1.x = curPoint.x + 2) < X && (p1.y = curPoint.y + 1) < Y) {
ps.add(new Point(p1));
}
//判断马儿可以走2这个位置
if ((p1.x = curPoint.x + 1) < X && (p1.y = curPoint.y + 2) < Y) {
ps.add(new Point(p1));
}
//判断马儿可以走3这个位置
if ((p1.x = curPoint.x - 1) >= 0 && (p1.y = curPoint.y + 2) < Y) {
ps.add(new Point(p1));
}
//判断马儿可以走4这个位置
if ((p1.x = curPoint.x - 2) >= 0 && (p1.y = curPoint.y + 1) < Y) {
ps.add(new Point(p1));
}
return ps;
}
}
