HFSS同轴馈电矩形贴片天线馈电点以及尺寸的计算

本代码是根据Antenna Theory Analysis and Design的公式计算得来，没有用到近似计算。并且采用均为国际单位。
现在网上很多尺寸计算有些问题，尤其是馈电点，做的时候顺便写到的，馈电可以是同轴，深入馈电也行，都是标准书上的尺寸位置以及定义。长和宽不一定谁更大。

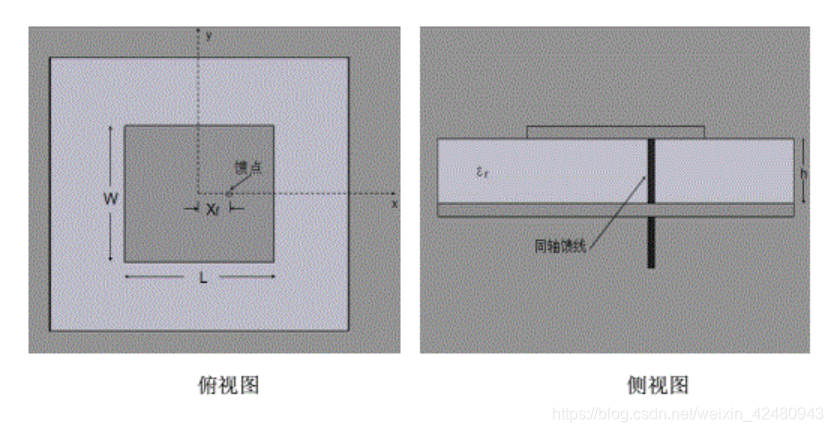

同轴馈电

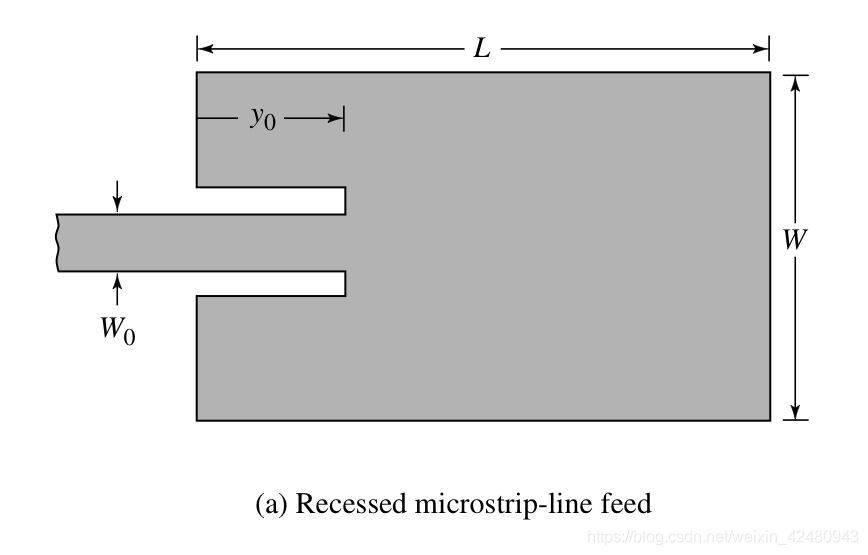

深入y0的馈电

epsilon_r=2.20;%相对介电常数
h=0.001588;%介质板厚度m
f=10*10^9;%Hz
c=299792458;%光速

format long
lam=c/f;

ratio=exp(50/60*(epsilon_r)^(1/2))%同轴馈电芯径比


W=(c/f/2)*sqrt
