基于Cesium的智慧管网综合管理平台实现方案可分为以下核心模块和技术路线：

一、系统架构设计

1. 技术栈

- **前端框架**：Vue.js+ Cesium + ECharts
- **GIS引擎**：CesiumJS + 3D Tiles + GeoJSON
- **后端服务**：Spring Boot/Node.js + PostGIS
- **实时通信**：WebSocket/MQTT
- **数据库**：PostgreSQL + TimescaleDB（时序数据）

2. 分层架构

```mermaid
graph TD
A[用户层] --> B[Web/移动端]
A --> C[大屏可视化]
B --> D[服务网关]
D --> E[业务服务]
E --> F[GIS引擎服务]
E --> G[数据分析服务]
F --> H[空间数据库]
G --> I[时序数据库]
```

---

二、核心功能实现

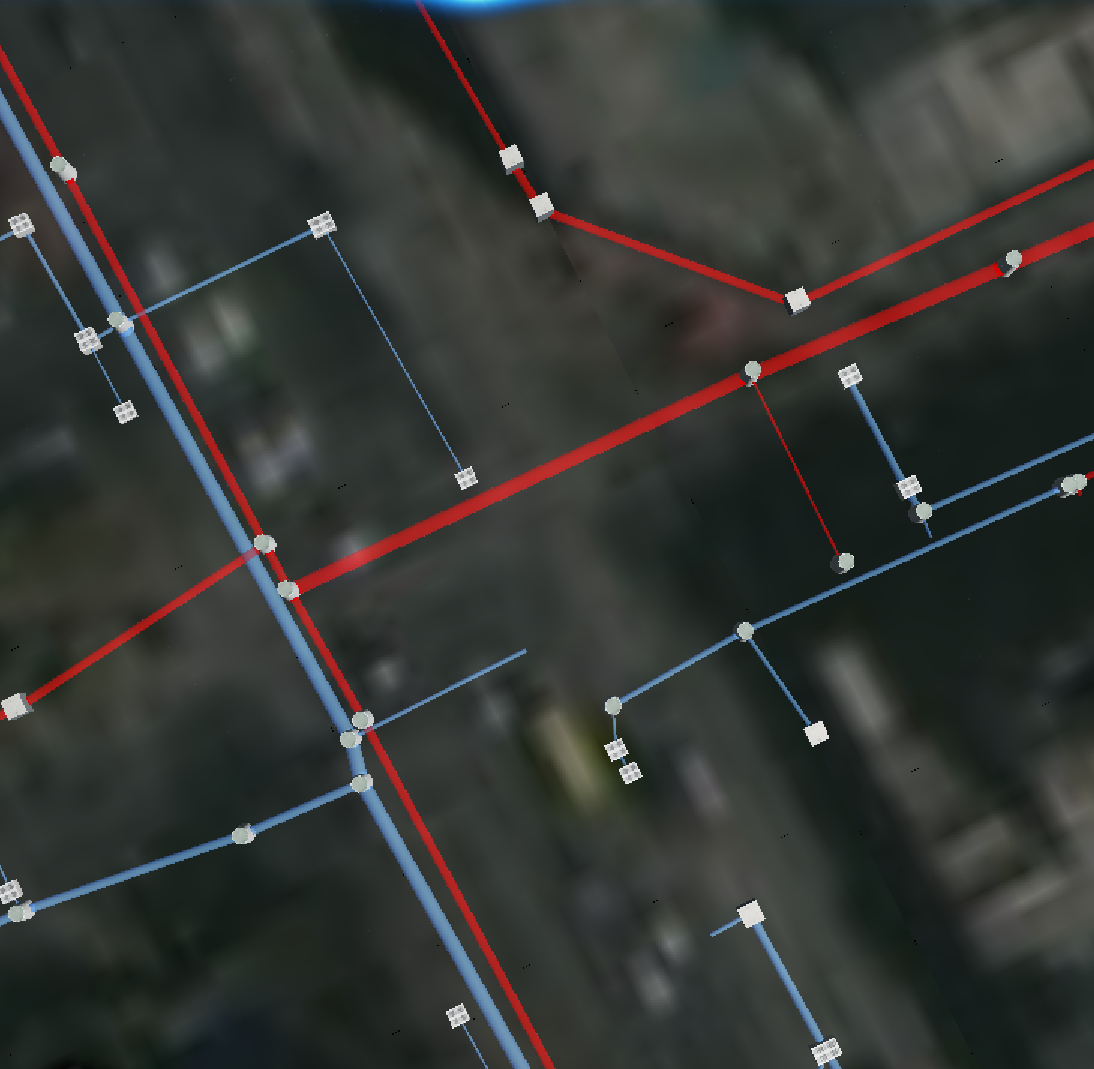

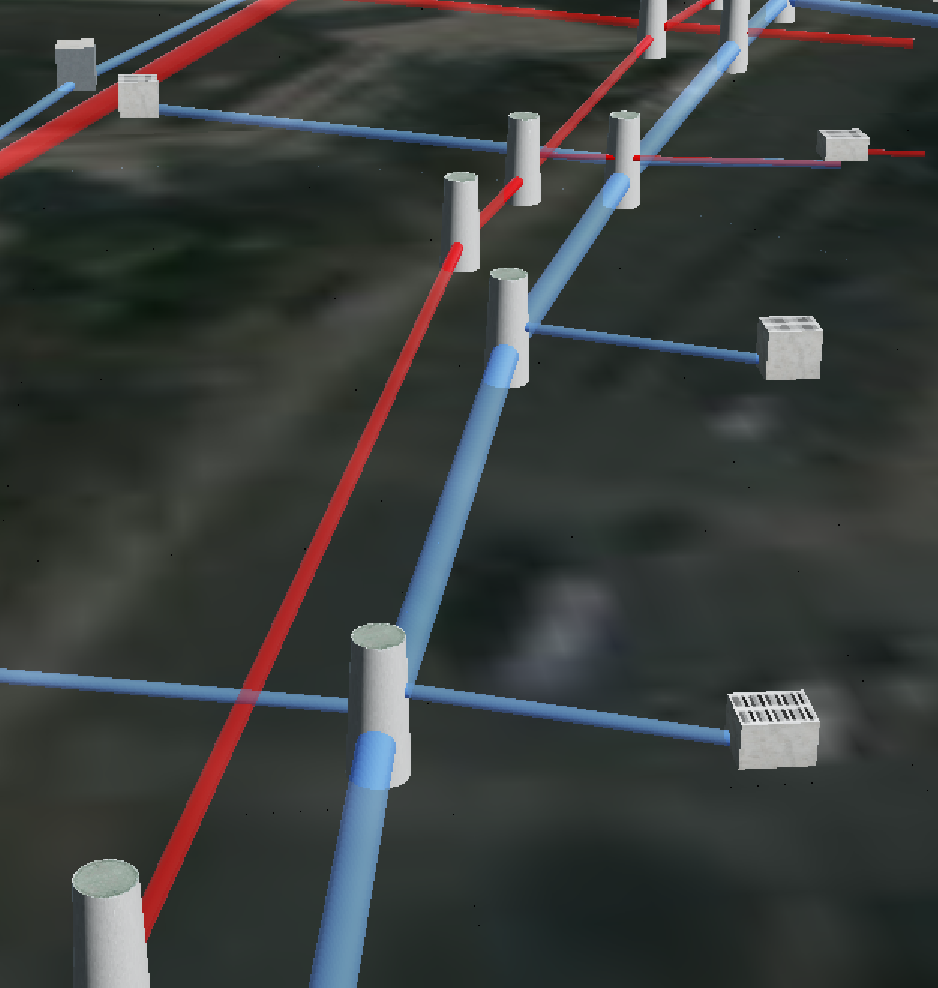

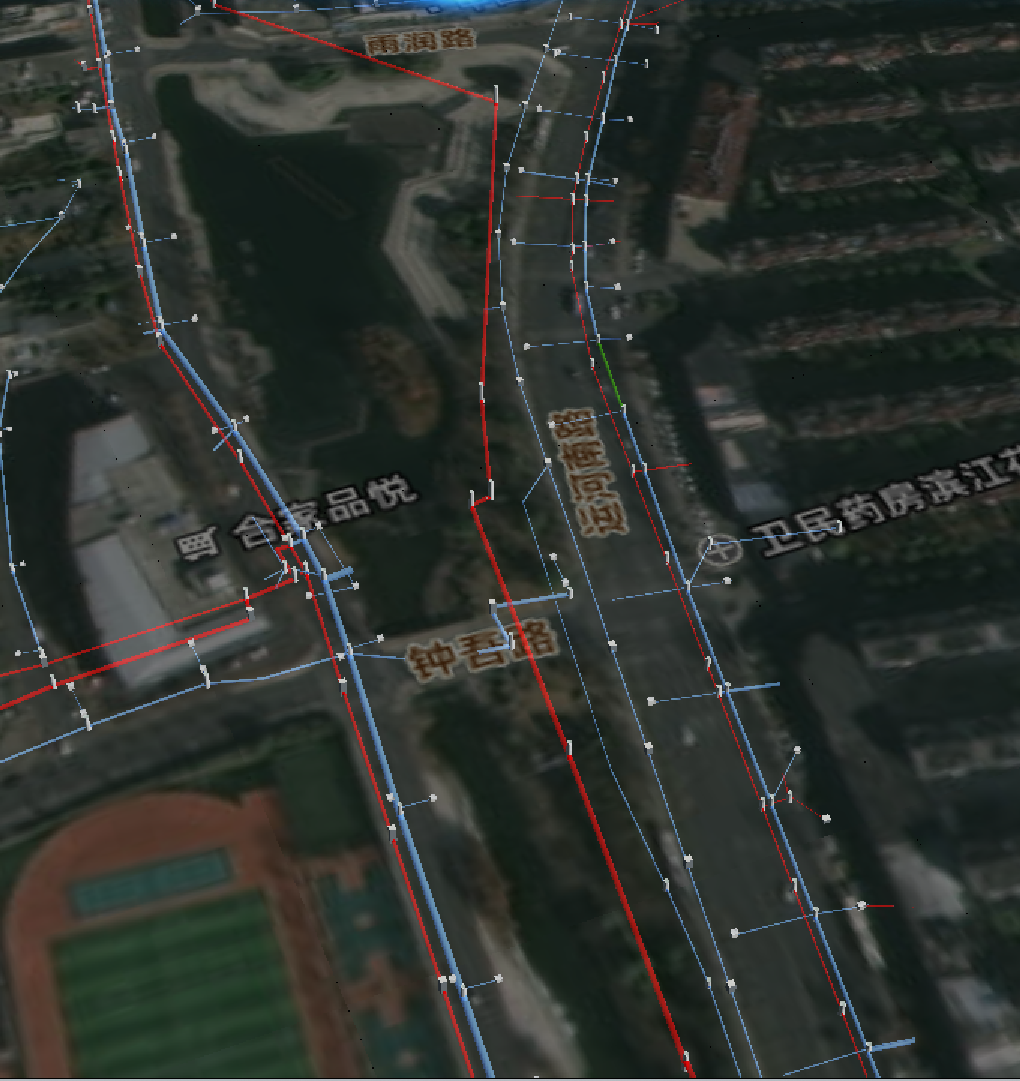

1. 管网三维可视化

- **数据预处理**：
```python
# 使用GDAL转换CAD到3D Tiles
from osgeo import gdal
gdal.VectorTranslate(
'output.gltf',
'input.dwg',
format='GLTF',
layerName='pipes',
transformOptions=['-zfield', 'elevation']
)
```
- **动态管线效果**：
```javascript
const pipeline = viewer.entities.add({
polylineVolume: {
positions: Cesium.Cartesian3.fromDegreesArrayHeights(coords),
shape: computePipeProfile(0.5),
material: new Cesium.VelocityVectorProperty(10.0) // 流动材质
}
});
```

2. 实时监测告警

- **传感器数据集成**：
```javascript
const socket = new WebSocket('wss://api.example.com/sensors');
socket.onmessage = (event) => {
const data = JSON.parse(event.data);
updateSensorBillboard(data); // 更新设备标注
checkThresholdAlerts(data); // 阈值告警判断
};
```

3. 空间分析服务

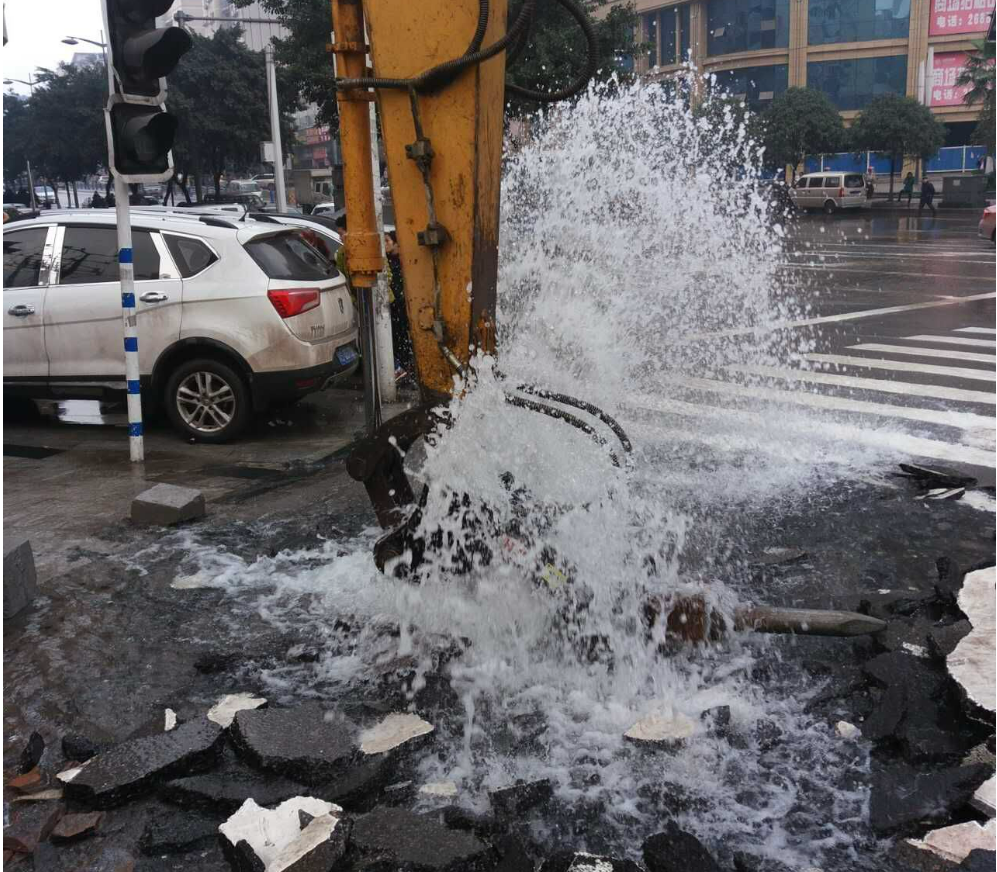

- **爆管分析算法**：
```sql
-- PostGIS受影响区域查询
SELECT ST_Buffer(pipe.geom, 50) AS affected_area
FROM pipelines pipe
WHERE pipe.id = 'BURST_PIPE_ID';
```

4. 应急路径规划

- **三维路径搜索**：
```javascript
const pathFinder = new Cesium.PathFinder({
terrainProvider: viewer.terrainProvider,
obstacleLayers: [hazardousAreas]
});
const optimalPath = pathFinder.findPath(start, end);
```

---

Cesium设计及实现参照cesium在vue中进行架构设计与实现_cesium怎么修改entity的层级-CSDN博客

三、性能优化策略

1. **3D Tiles分级加载

```json
// tileset.json配置示例
{
"geometricError": 128,
"root": {
"transform": [ ... ],
"children": [
{
"geometricError": 64,
"content": { "uri": "L1/tile.gltf" }
}
]
}
}
```

2. WebGL渲染优化

```glsl
// 自定义管线着色器
void fragmentMain(FragmentInput fsInput, inout czm_modelMaterial material) {
material.diffuse = mix(vec3(0,1,0), vec3(1,0,0), v_pressure);
}
```

---

四、典型应用场景

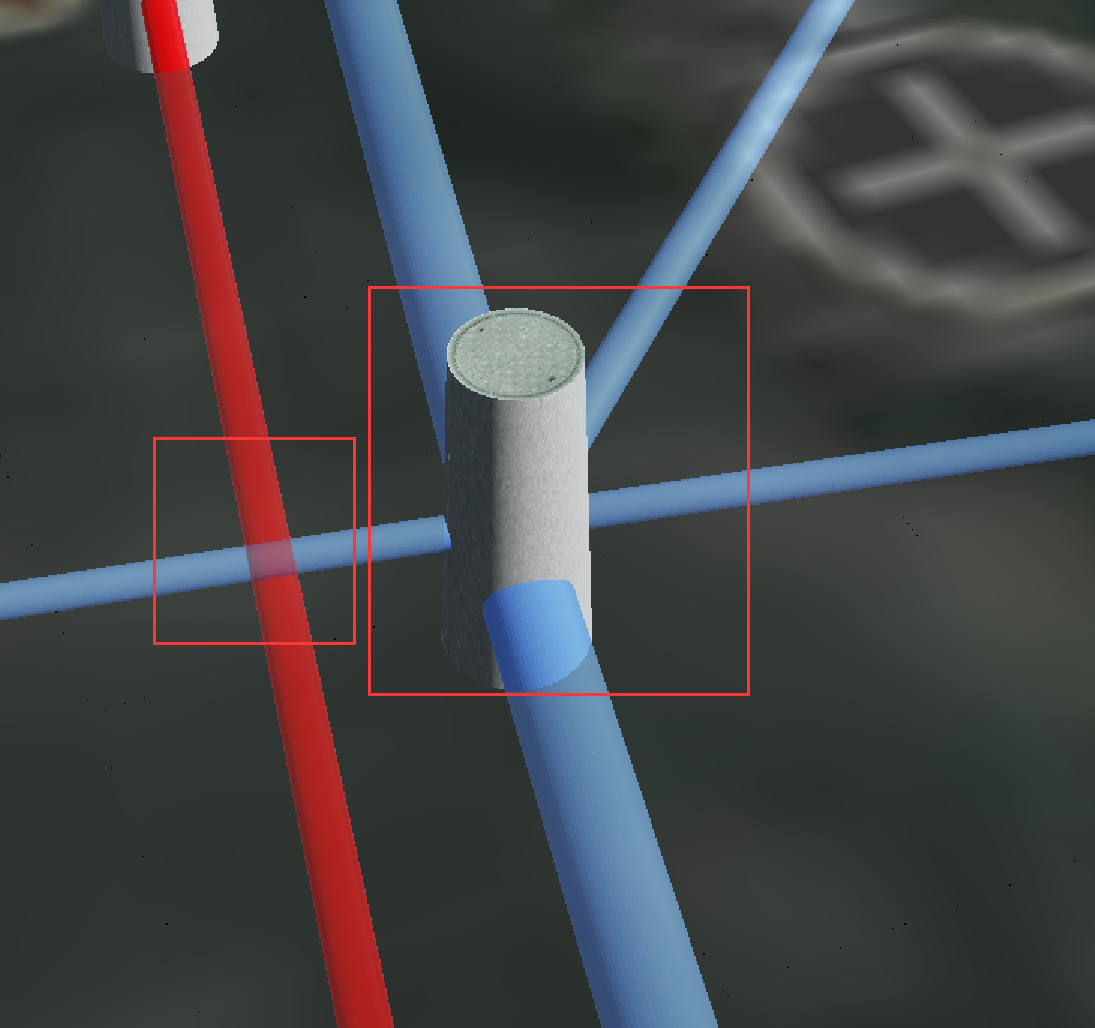

1. 地下管线碰撞检测

```javascript
viewer.scene.postUpdate.addEventListener(() => {
const excavator = getExcavatorPosition();
const conflicts = findIntersections(excavator, pipelines);
showConflictAlerts(conflicts);
});
```

2. 管网寿命预测

```python
# 使用LSTM进行腐蚀预测
model = Sequential()
model.add(LSTM(50, input_shape=(30, 5))) # 5个传感器参数
model.add(Dense(1, activation='sigmoid'))
model.predict(next_week_data)
```

---

五、部署方案

1. 微服务架构

```yaml
# docker-compose示例
services:
cesium:
image: tomcat:9
volumes: ./3dtiles:/data
postgis:
image: postgis/postgis
environment:
POSTGRES_DB: pipeline
```

2. 安全防护

- 基于JWT的接口鉴权
- WebGL内容安全策略(CSP)配置
- 管线数据加密存储（AES-256）

---

六、扩展方向

1. 数字孪生集成

- 接入BIM模型实现地上地下一体化
- 结合气象数据模拟洪水对管网的影响

2. AI增强分析

- 使用YOLOv8进行视频监控中的异常行为识别
- 基于Transformer模型实现智能工单分配

该方案可实现日均百万级传感器数据处理，三维场景加载性能达到<3s（100km²范围），支持200+并发用户操作。实际部署需根据具体管网密度和硬件配置进行参数调优。

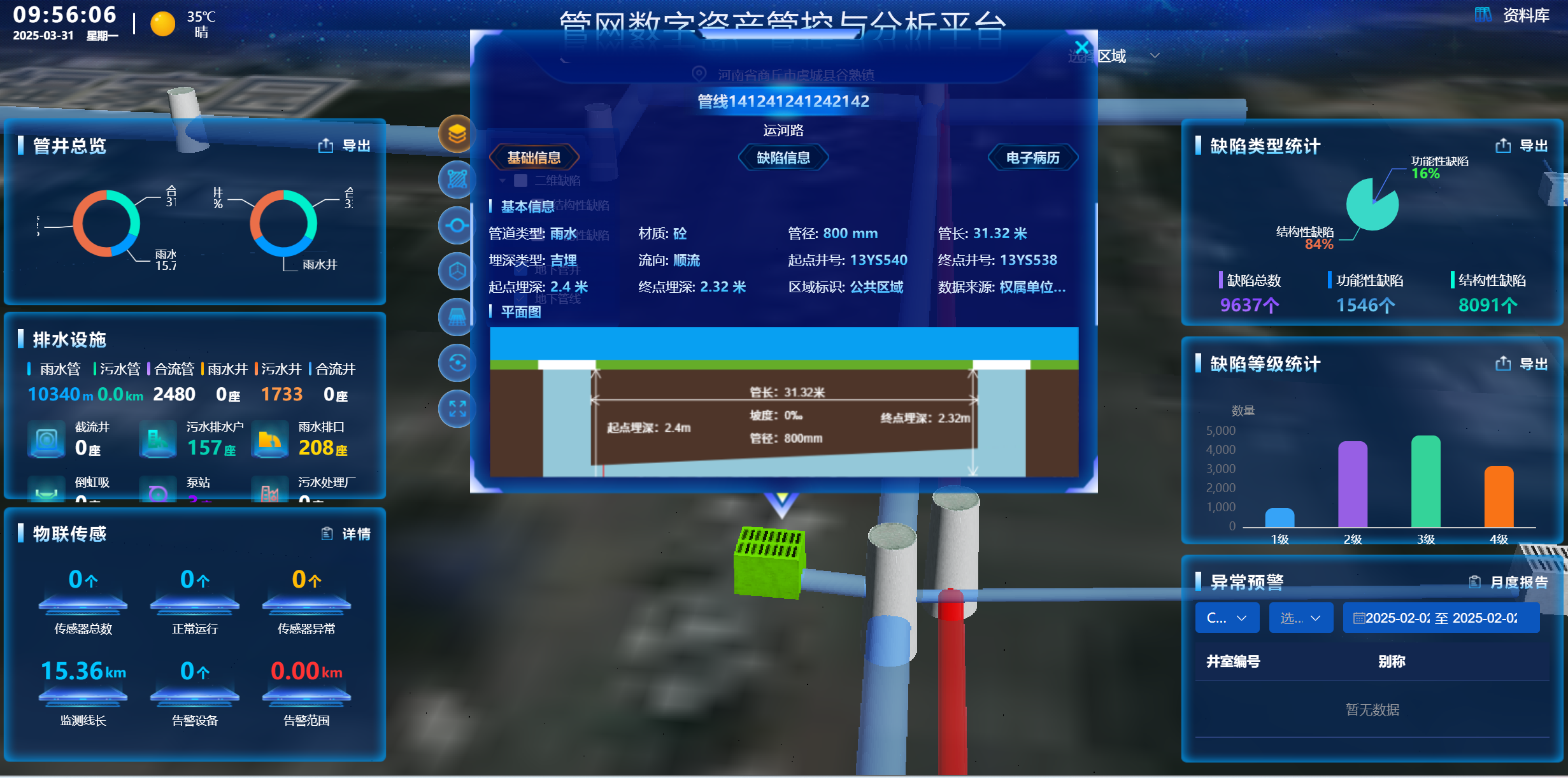

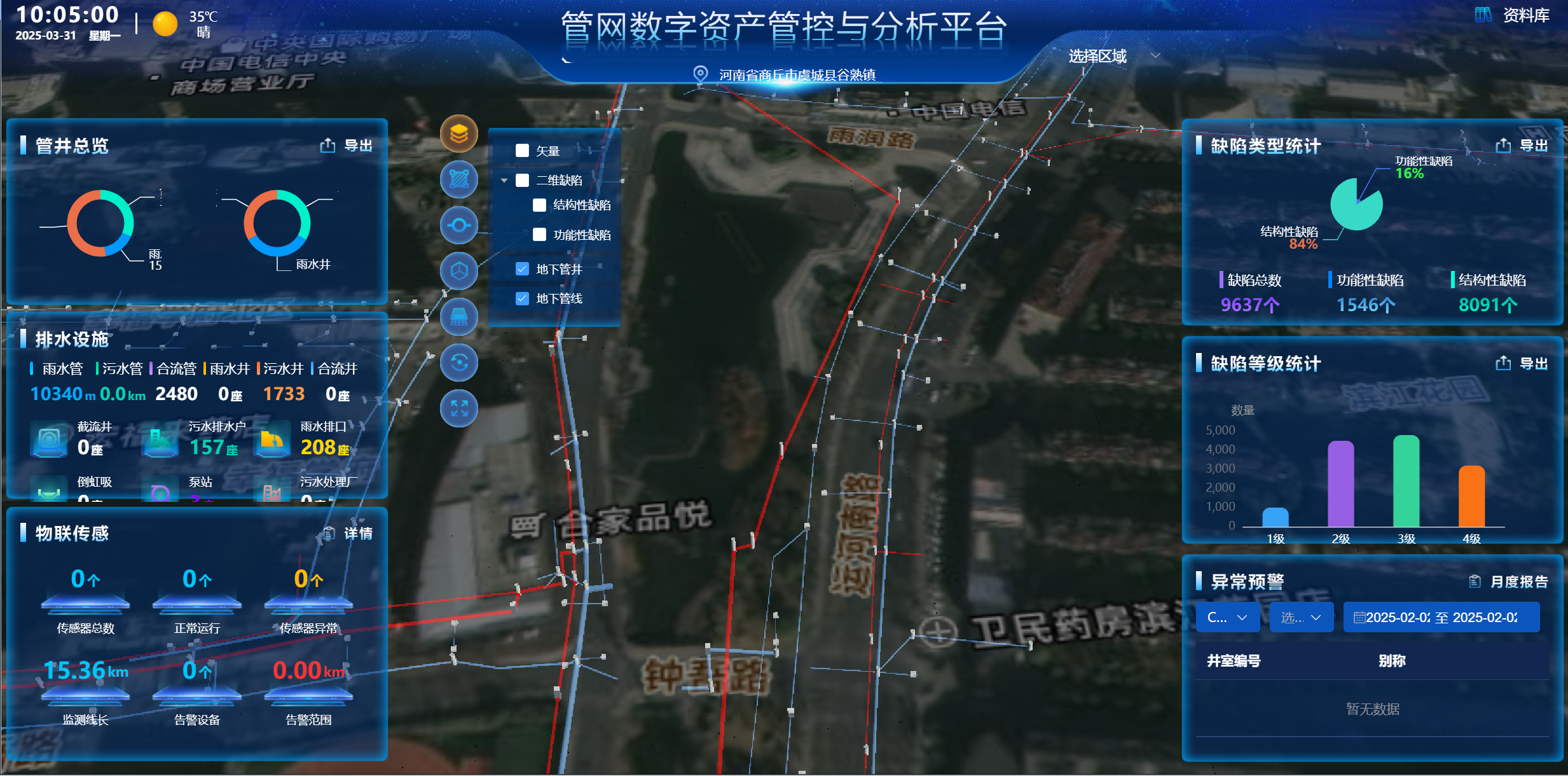

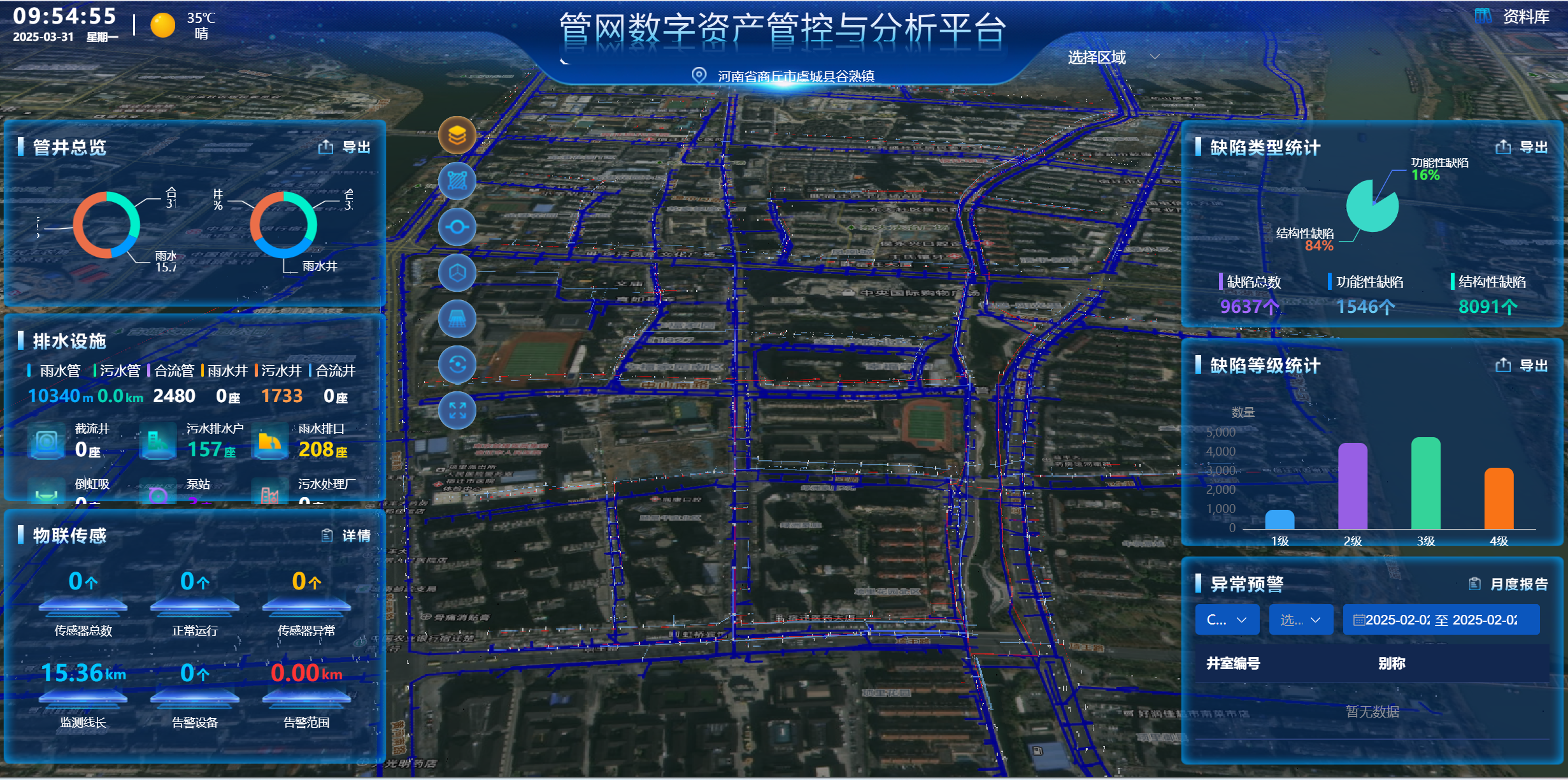

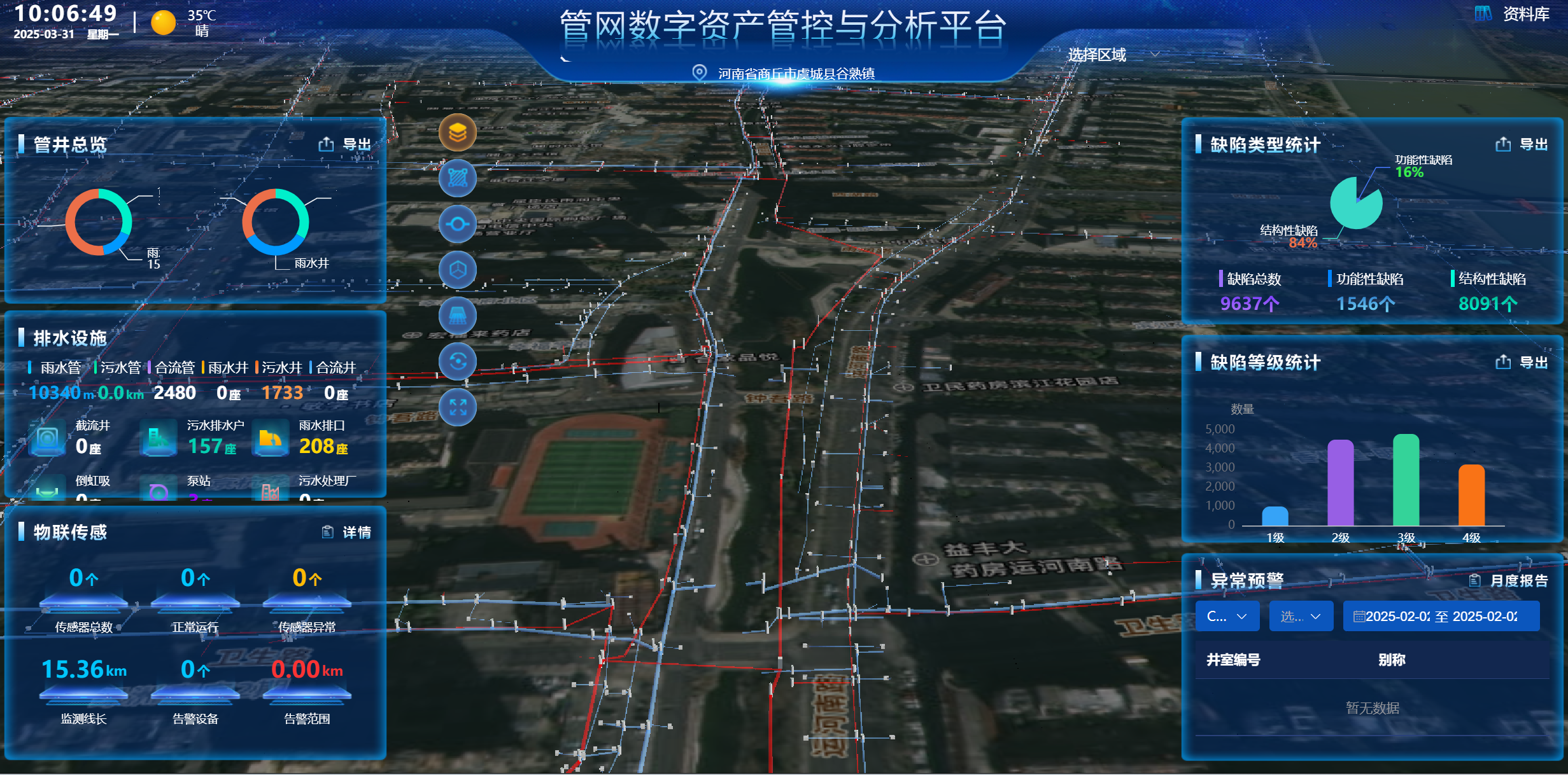

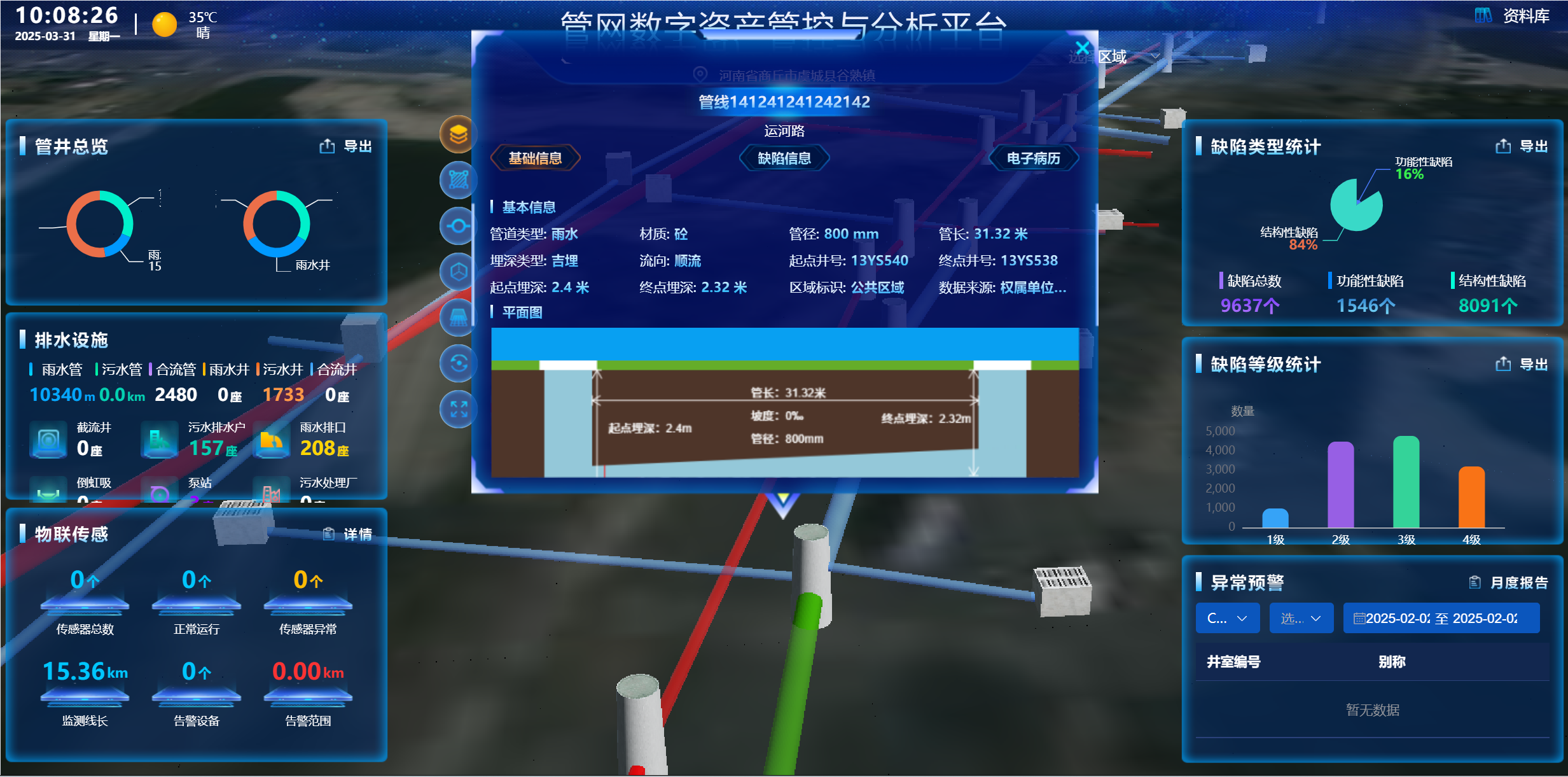

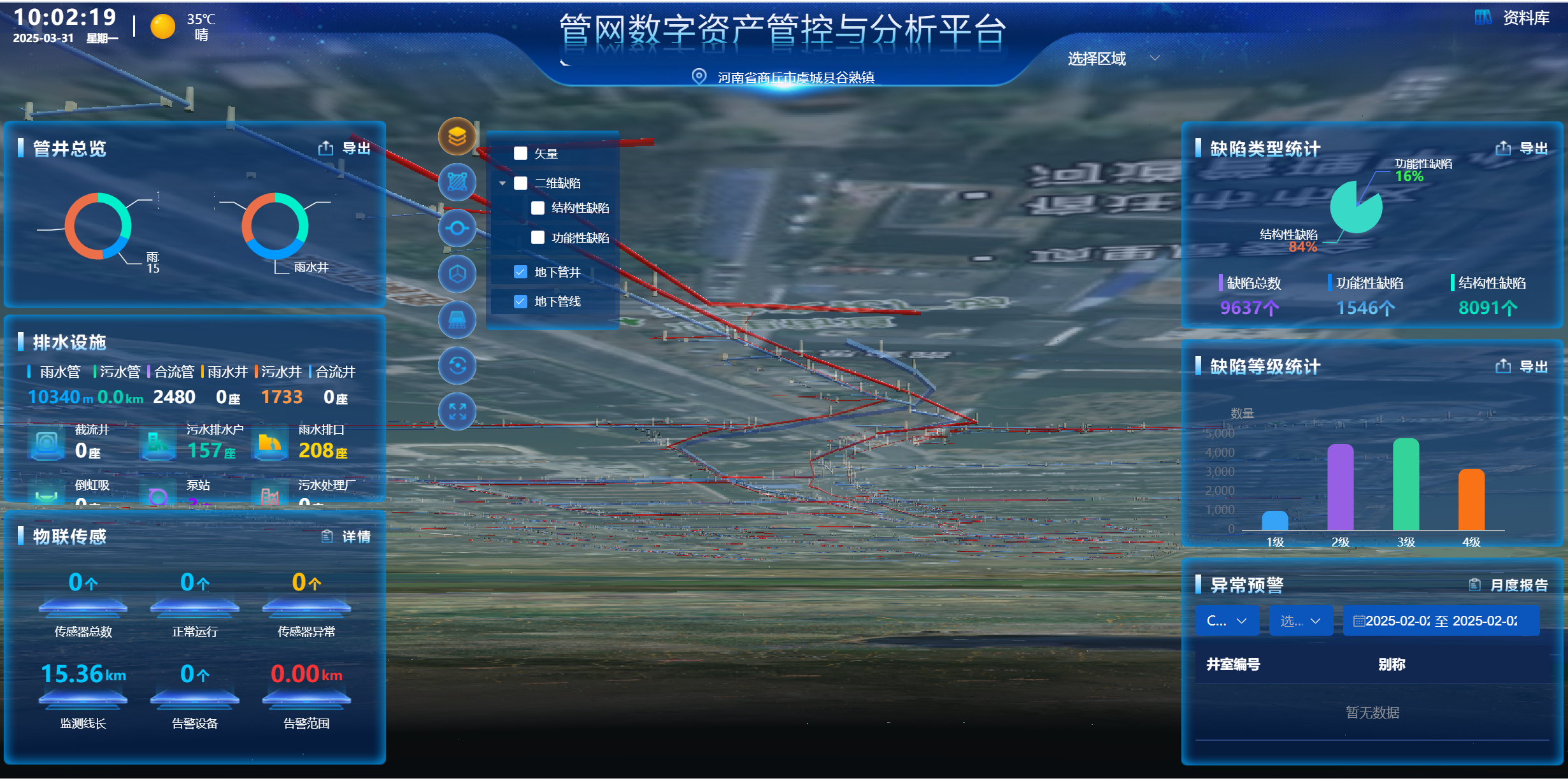

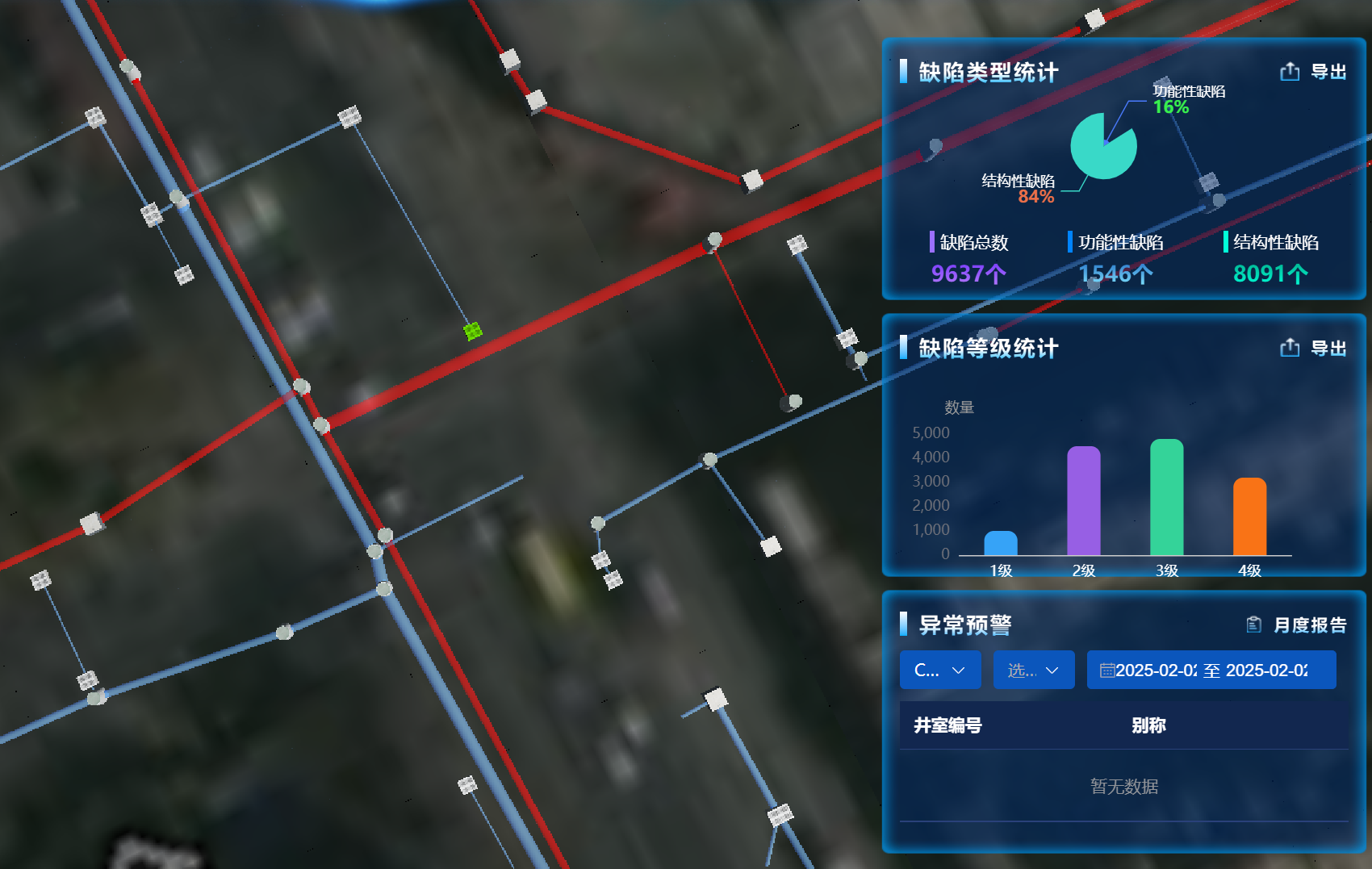

智慧管网综合管理解决方案

智慧管网综合管理平台是一款基于数字孪生理念的综合信息平台，以三维数字地图为基础，集成各类管网数据，帮助管理地下管网，实现可视化、共建共享、智能分析，提高运行效率。该平台避免了规划冲突、交通拥堵等问题，推进数字经济与智慧城市的发展。

平台背景

　　随着城市化进程加快，我国城市地下管线建设规模不断扩大，城市地下管道种类繁多，管理困难、事故频发，国家高度重视。传统的二维管线管理模式，已经无法适应如今越来越复杂的管网，存在着管理效率低下、管线监测不准确、数据传递更新不及时等诸多弊端，无法跟上城市现代化、信息化、智能化发展的步伐。

平台概况

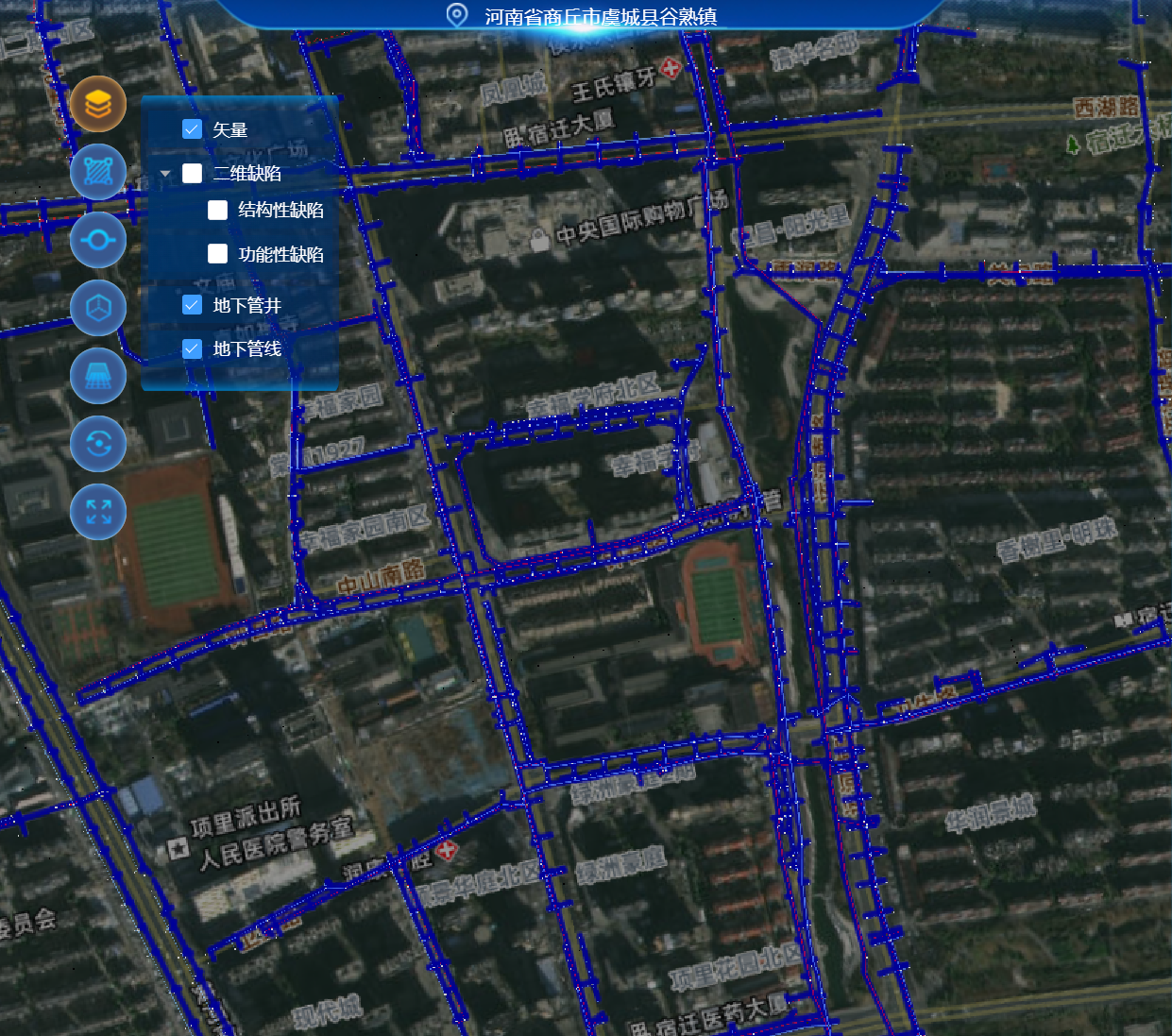

　　智慧管网综合管理平台是一款三维地下管线管理系统软件，以GIS软件为平台，聚合地下管网资源，形成全域多维“一张图”，实现全数字化移交、全智能化运营、全生命周期管理的智慧管网。平台采用三维可视化方式展现地下管线信息，使得管线信息更加清晰明了，提供各类查询、统计、编辑管线、辅助分析等功能，为地下管线资源的规划利用和科学布局等工作提供了准确、直观、高效的参考，提高了决策的科学性和合理性。
