一、概述

  目前合肥地区已经形成了色选机产业集群，从整机制造到各种色选机用零部件产业都已经十分完善，作为色选机的核心部件，高速电磁阀目前没有一个很官方的行业标准，目前种类多，外形各异。
  目前市场上色选机用电磁小阀国外的品牌有MAC、FESTO、Matrix等；国内的品牌有美亚（自用），中科（子公司核舟生产），旭伟、晶程、尼顺、旷博、速牌、坤汉等。单从流量和可靠性角度来说，国外的部分阀确实优于国产，例如很多吹大矿石的阀都是用MAC的；但是从总体性价比角度来说，国产阀以低廉的价格（单阀口价格国产阀比国外能便宜10倍左右）、很短的交期、全方位的售后全面的占领了通用色选机市场。
  下面结合自己的实际使用经验对目前色选机使用的主流电磁阀进行一个分析。

二、电磁小阀

1、电磁小阀介绍

●结构分析

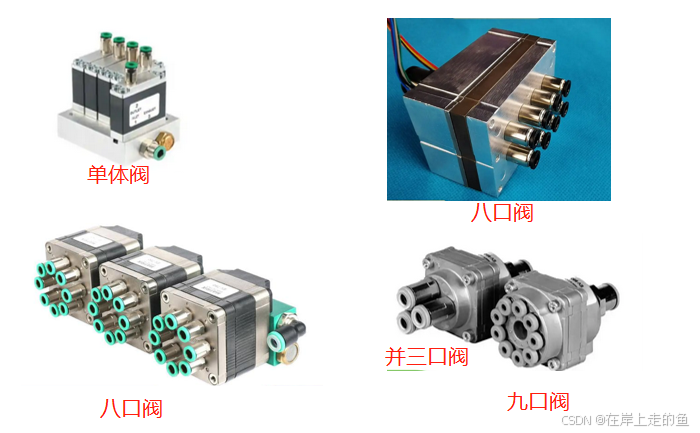

  目前市场上的电磁小阀技术最早应该都是来源于意大利的Matrix，国内通过产品代理或者仿制基本已经实现了这种阀的完全国产化。但是由于没有统一的标准，所以外形、阀口数、驱动等方面都各不相同通过。

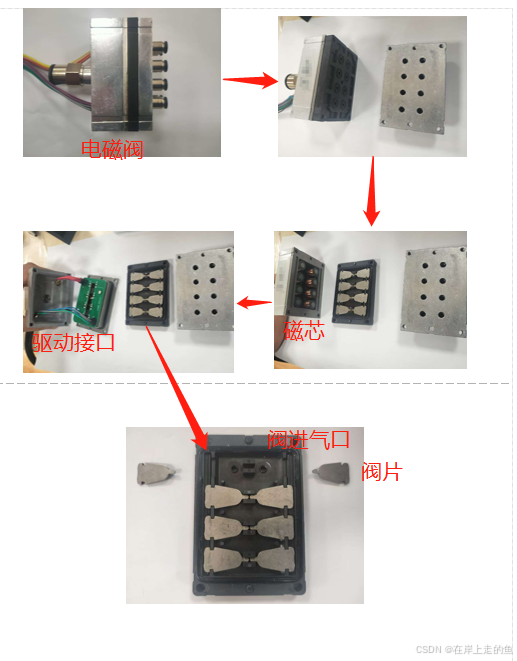

内部结构如下所示：
如上所示，此种电磁阀的结构相比盒装阀要简单很多，机械架构就是杠杆式开启和关闭，只要磁芯能量足够，阀片就会打开，阀吹气；只要磁芯能量不够或者没有阀片就不打开。盒装阀的关断需要高气压将阀片压上，使阀关断；但是此种架构的电磁阀不需要。

●工作原理

  目前不管是盒装阀还是电磁小阀，驱动方式有两种，一种是PWM驱动，一种是高低压配合驱动。

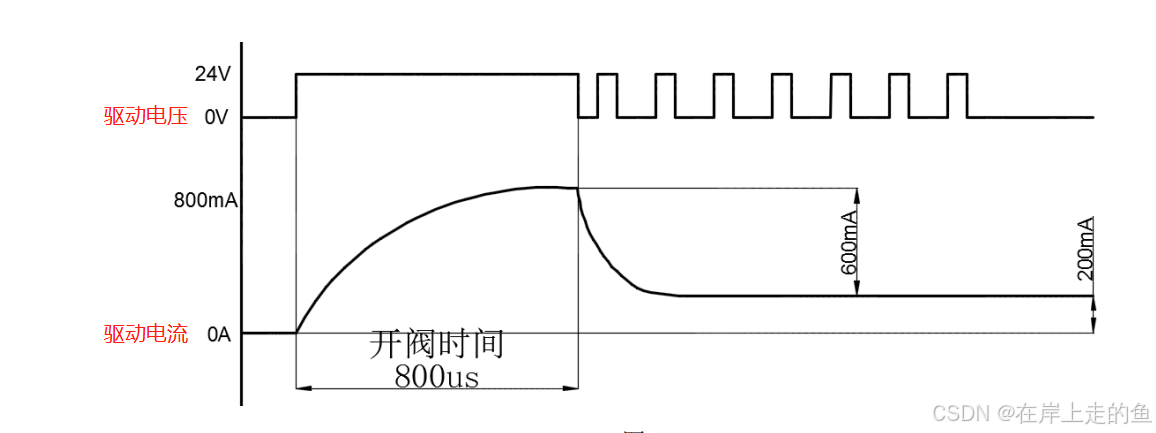

PWM驱动的原理如下：

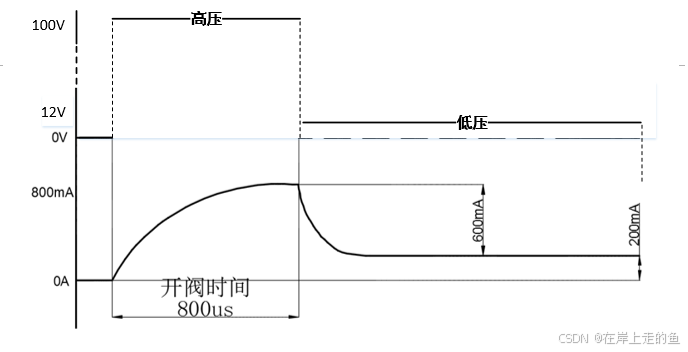

高低压驱动的原理如下：

  上面的驱动电压波形分为开阀阶段和阀开维持阶段，上图阀开维持阶段的时间为800us，这个时间其实不是固定的，与驱动的能力的有关。理论上这要阀片灵敏度足够好，阀芯能量越大阀片开启的速度就越快，目前已经能将开启时间最快压缩到100us左右。
  至于驱动电流800mA和200mA,800mA是启动电流，200mA是保持电流。这两组参数会因阀芯电阻的阻值变化而变化，但是驱动电流的大致波形是一样的。目前市场上线圈阻值基本都是28欧姆，开启电流最大能给到2.0A，保持电流能给到不超过300mA。

●优点

 ● 价格相比于盒装阀比较便宜
 ● 结构比较简单，对于组装基本不需要专业的技能培训
 ● 杠杆式架构，理论上不存在漏气（除非卡主或者坏了）
 ● 体积相较于盒装阀都比较小，有利于实现阀的外口并（比内口并压损更小）
 ● 工况使用时，在气压不稳或者过低情况下的稳定性更好（主要体现在不容易漏气，即使漏气气压回复阀口就会恢复）

2、应用场景

  使用场景，基本原先盒装阀能使用的工况，这种小电磁阀也都能使用。具体需要看电磁小阀的流量，目前市场上主流的电磁小阀有50L/min、85L/min和150L/min两种。
 ● 50L的阀可以选的品种有：米、茶叶等
 ● 85L的阀可以选的品种有：杂粮、小颗粒矿石、种草药等
 ● 150L的阀可以选的品种有：建筑垃圾、大颗粒矿石等
当然，什么流量的阀用于什么物料分选不是绝对的，有时小流量的也可以通过并口实现对大物料的分选。
