AD画PCB如何让走线或者网络高亮

一、说明

  PCB布局布线过程中，可以通过走线的高亮查看走线的布局是否合适，可以通过网络的高亮查看网络的联通情况，某些网络是否布局在了合适的区域等，所以学会使用高亮是非常重要的，具体方法如下。

二、方法

1、走线高亮的方法

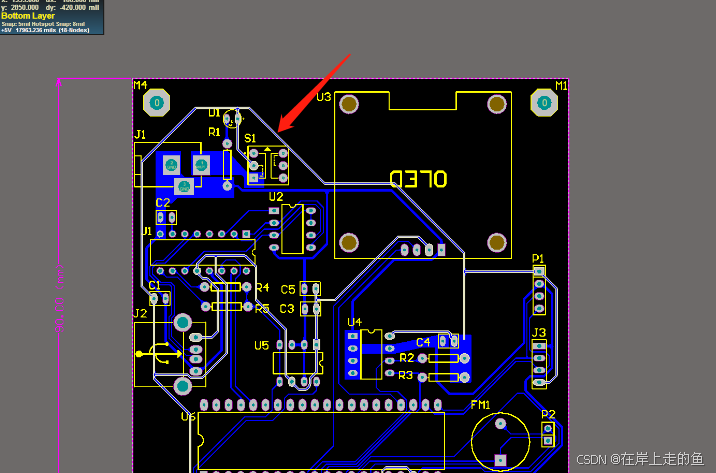

第一种方法我们可以通过ctrl+左键点击网络高亮。

2、网络高亮的方法一

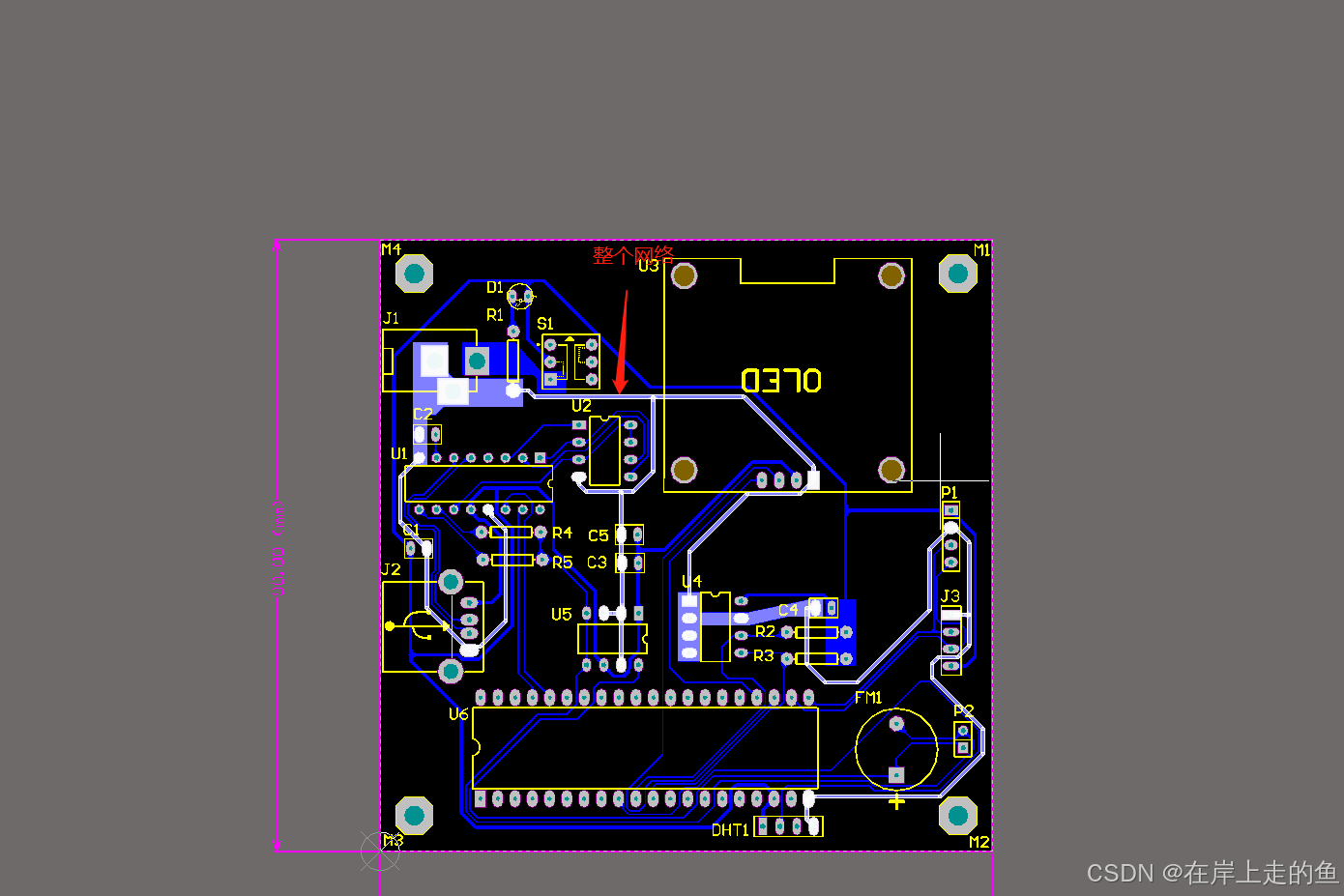

第二种方法我们可以用ctrl+h点击网络进行选中整个网络。

3、网络高亮的方法二

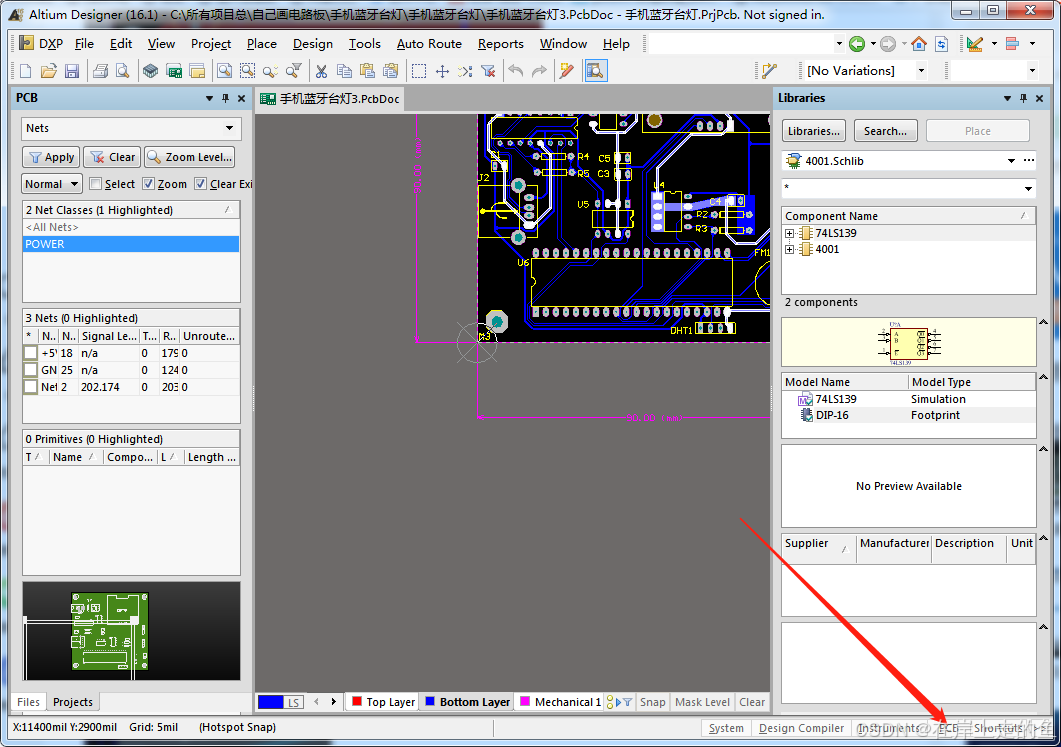

我们可以在右下角pcb选项里面进入到net选择中，记住这个箭头一定要选mask不然不会高亮，然后选择你需要高亮的网络就好了
