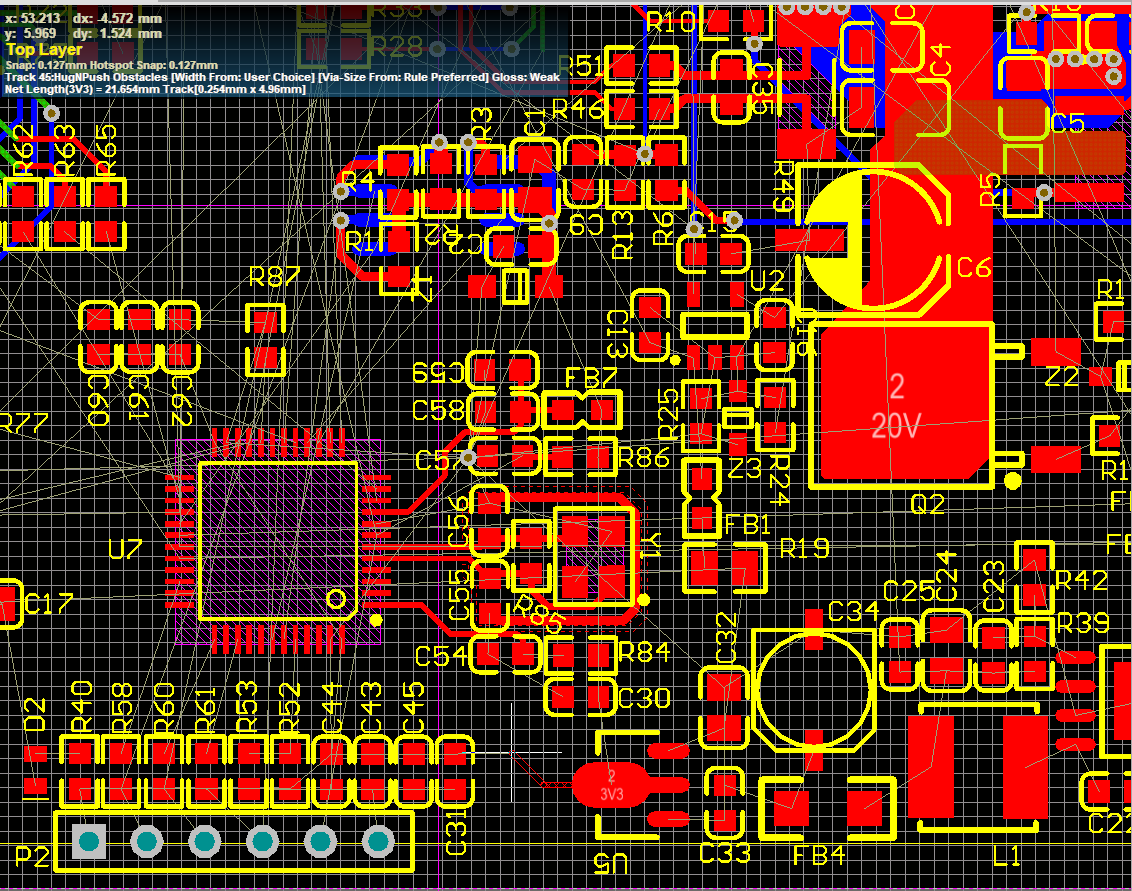

正常布线时显示效果;布线时所有PCB显示都正常;
![](https://img-blog.csdnimg.cn/img_convert/b2bc0aaa39d54e48c81c9094a95dec8d.png)
设置不走线网格变黑的方法;

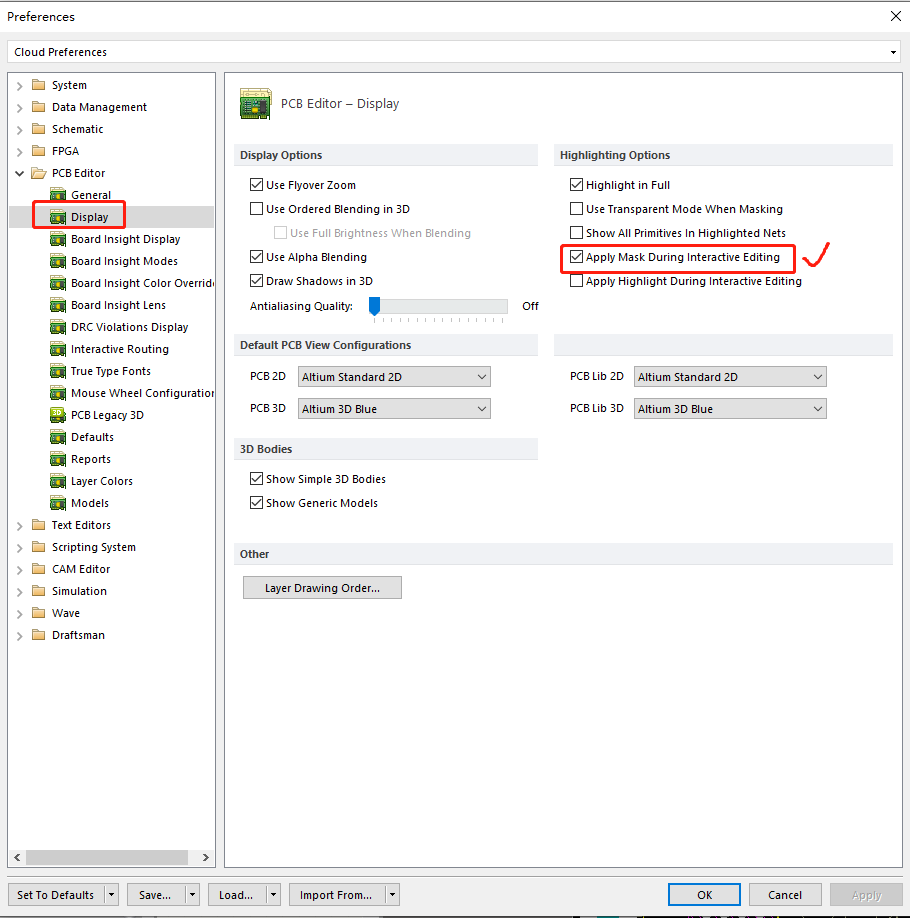

2.1 T+P调出配置项(tools\Preferences\PCB Editor\Display中Highlighting Options),然后勾选apply mask during interactive editing此项即可;
![](https://img-blog.csdnimg.cn/img_convert/7b3d19179cc0aa6fe5f7189e3c52b546.png)
变黑后的显示效果;
![](https://img-blog.csdnimg.cn/img_convert/efa6c99d0d9804b1880d23c4ee8602bb.png)
