电学实验3：测量电源电动势和内阻

核心考点

01

电路图设计与误差分析

02

实物连接

     实物连接主要关注量程选择、正负极接法、接线柱位置即可，下面不具体展开，具体连接方法可参考：电学实验1：测量待测电阻阻值

03

根据图像求电动势E和内阻r

一、测量原理

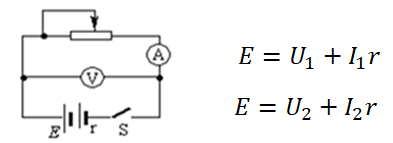

1、计算法

     通过改变R，得到两组U、I数据，可得到两条方程，联立可解得E和r。计算法很好理解，但不够准确。

2、图像法

     图像法当中，同样是改变R，获取多组U、I数据，作出U-I图像，通过描点画线。再根据闭合电路欧姆定律原理：U=E-Ir，可得出U-I图中纵截距即为电源电动势E,直线斜率k的绝对值即为内阻r。

小结：

     在测量待测电阻的实验中，我们所采用的实验原理主要是部分电路欧姆定律：R_x=U/I，而测量电源电动势和内阻这个实验，闭合电路(也叫全电路)欧姆电路定律为我们的主要依据。

     根据电路图列闭合电路欧姆定律公式，通过数学变换转换成y=kx+b的形式，再找到图像的纵截距和斜率代入求E和r。

     前面我们采用的是伏安法，下面列举伏欧法和安欧法，让大家体会一下测量E和r的基本原理。

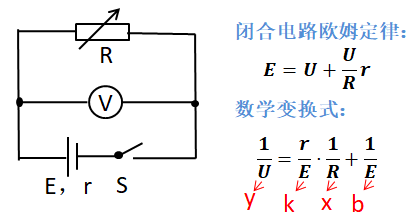

1、伏欧法

     伏欧法作1/U-1/R图像，纵截距表示1/E，代入求E,斜率表示r/E,代入数据求r。

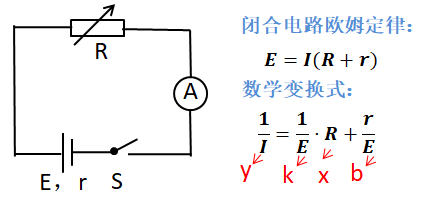

2、安欧法

     安欧法作1/I-R图像，斜率表示1/E，代入求E，纵截距表示r/E,代入数据求r。

二、电路图设计与误差分析

      伏安法是我们实验中的常规方法，下面我们讨论一下使用伏安法测E和r，我们如何设计电路图。

1、外接法与内接法

     甲图为外接法，乙图为内接法，对此部分同学会感到疑惑，觉得跟前面学的测电阻的内外接法怎么反过来了？其实并没有，因为我们这里的测量对象并不是滑动变阻器，而是电源内阻r，因此甲为电流表外接，乙为电流表内接。

2、外接法与内接法的测量误差

     伏安法的测量原理中，要求U测路端电压，I测干路电流，测出的U-I图纵截距表示E，斜率绝对值表示r。在考虑电压电流表的内阻的情况下，为了达成U、I仍然符合要求，采用了等效电源法，分析结果如下：

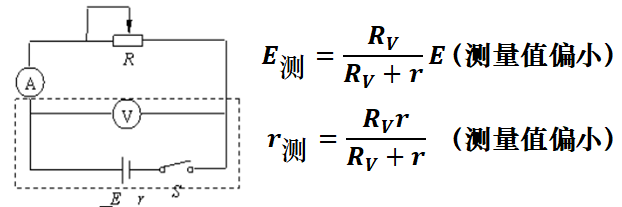

电流表外接法：

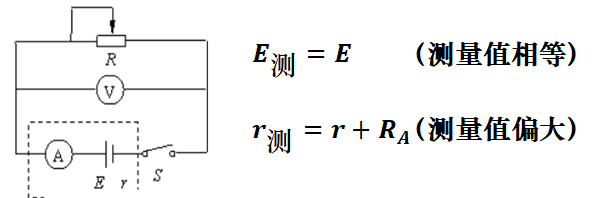

电流表内接法：

小结：测量误差可依据口诀"外(接E)小(r)小，内(接E)等(r)大"辅助记忆。

3、电路图优选

    ①电表阻值不明确：选用外接法。外接法虽然均有误差，E和r误差均比较小。但如选用内接法，E测量虽然没有误差，但r测量值误差很大。

    ②电流表阻值已知：选用内接法。内接法中，E测量值等于真实值，而r=r测-R_A,即可求到r真实值。

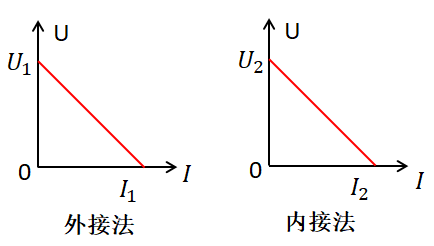

    ③内外接法同时选用，可实现测量E和r均无误差。具体分析如下：

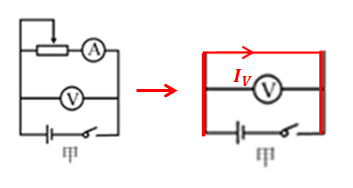

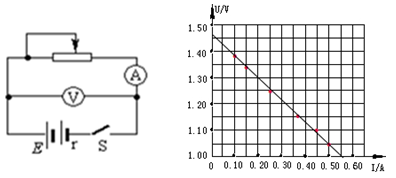

    测量电动势E用内接法无误差，即E=U₂。测内阻r用外接法，由外接法U-I图可知，当U=0时，即外电路短路时，电流为I₁。对应外接法电路图甲图，外电路短路，相当于接导线，此时电压表分流I_V=0，则此时电源内阻r=U₂/I₁。

三、图像法求电动势E和内阻r

1、伏安法(U-I图)测E和r

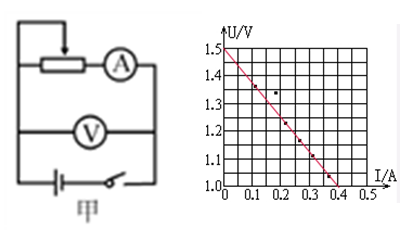

     依据电路图甲列闭合电路欧姆定律公式：U=E-Ir，可知U-I图中，纵截距表示电动势E,斜率的绝对值表示内阻r，即E=1.5V,r=ΔU/ΔI=(1.5-1.0)/0.4=1.25Ω。

2、数据处理中要注意的问题

    ①关于有效位数的保留，按照题目要求，例如如果要保留三位有效位数，则最后结果为E=1.50V,r=1.25Ω。

      如果没有要求，可以观察题目中的表格位数或者图像数据，跟随尾数保留或者按照估读一位原则保留。

     ②一般U-I图像纵轴的原点并不是0，求r时要注意ΔU的准确性。

     ③描点画线时，要让尽可能多的点落在轴上或者均匀分布在线两侧，偶有偏离过大的点不用过线。

     在取数据求r时，需要在画好的线上取两个距离相对远，读数能相对准确的点来求斜率。

   (部分同学仍然喜欢在表格中选两组数据求r，这就失去了图像法的意义了，而且稍有不慎，误差会特别大。)

温馨提示：

    测电动势和内阻的实验是本章实验中难度较大的一个实验，相比于其他实验更加灵活，对数学的要求更高，需要同学们多刷题，多积累。这样才能在高考稳操胜券。
