电阻的串、并联电路

串并联电路(Series parallel circuits)是指用电器首尾依次连接在电路中。

一、电阻的串联

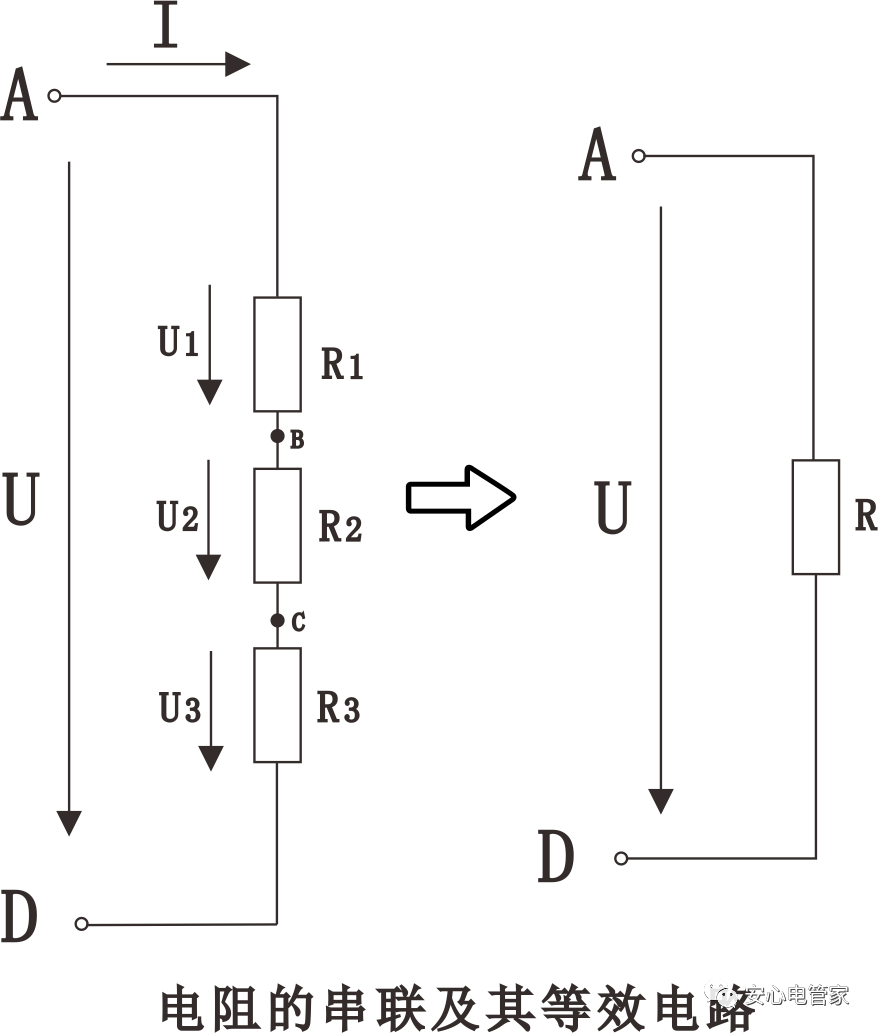

两个或两个以上的电阻，依次连接，中间无分支的电路，称为电阻的串联。电阻的串联及其等效电路如图所示。电阻的串联电路具有以下特点：

1．电路中流过每个电阻的电流都相等，即

I=I₁=I₂=···=I_n

2．电路两端的总电压等于各电阻两端电压之和，即

U=U₁+U₂+U₃+···+U_n

3．电路的等效电阻(总电阻)等于各串联电阻之和，即

 R=R₁+R₂+R₃+···+R_n

4.电路的总功率等于各串联电阻消耗的功率之和，即

P=P₁+P₂+P₃+···+P_n

5.电路中各电阻上的电压与各电阻的阻值成正比，即

在计算电路时，若为两个或三个电阻串联，当总电压已知时，它们的分压公式是：

a.两个电阻串联

b.三个电阻串联

二.电阻的并联

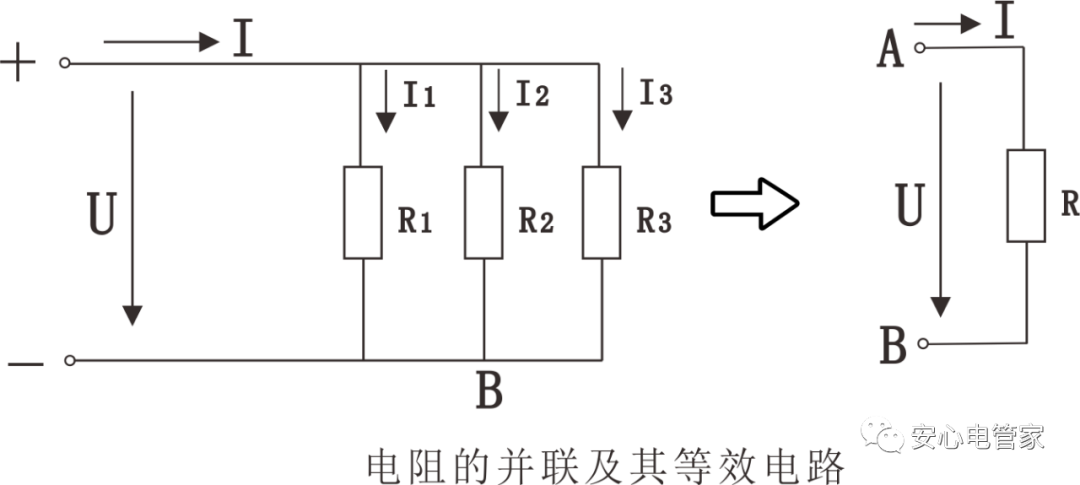

把两个或两个以上的电阻并列地连接在两点之间，使每个电阻两端都承受同一电压的连接方式成为电阻的并联。电阻的并联即其等效电路如图所示。电阻并联具有如下特点：

1.电路中各电阻两端的电压相等，并且等于电路两端的电压，即

U=U₁=U₂=U₃=···=U_n

2.电路的总电流等于各电阻中的电流之和，即

I=I₁+I₂+I₃+···+I_n

3.电路的等效电阻(总电阻)的倒数，等于各并联电阻的倒数之和，即

两个电阻并联的阻值还可写成

4.电路消耗的总功率等于各并联电阻消耗的功率之和，即

P=P₁+P₂+P₃+···+P_n

_{5.电阻并联电路中，各支路分配的电流与支路的电阻值成反比，即}

式中  R=R1//R2//R3//...//Rn

上式称为分流公式，R/Rn称为分流比。当两个电阻并联时，分流公式为
