海湾JB-QG-GST5000消防主机与用户信息传输装置联网方法及接口介绍

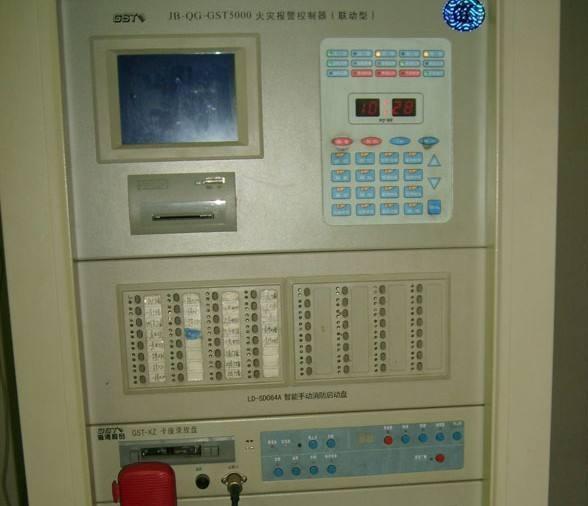

JB-QG-GST5000火灾报警控制器(联动型)

海湾JB-QG-GST5000消防主机有多个接口可以采集数据进行联网，具体如下：

1､CRT板

接口类型：RS232接口；

接口形式：RJ45水晶头转DB9母头；

使用方法：将CRT板上的两个跳线帽均跳至RS232侧，然后安装注册CRT板，注册成功后即可使用用户信息传输装置对接数据。该接口可以接收到火警、故障及其它所有信息类型。

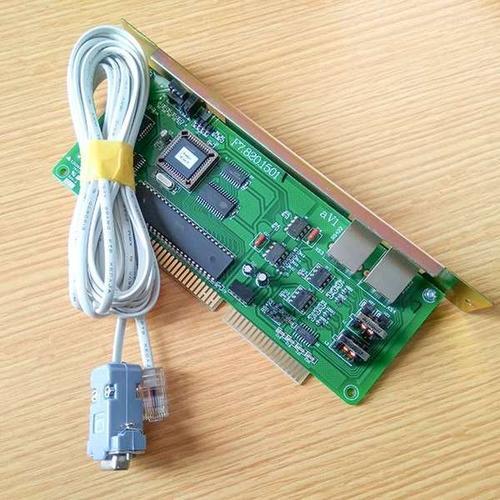

CRT板

2､火灾显示盘(楼显/层显)接口

接口类型：RS485；

接口形式：A、B接线端子；

使用方法：将用户信息传输装置的A、B端子分别连接好后，定义好显示盘的地址码，并在消防主机上注册该火灾显示盘，即可进行数据采集。注意：该接口只能接收到火警信息，无法接收故障及其它信息。

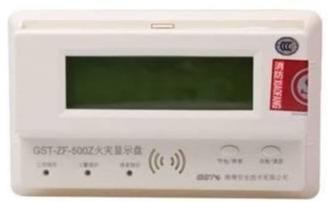

火灾显示盘

3、打印机接口

接口类型：并口

接口形式：26P打印机；

使用方法：通过并口转串口的转换板，将并行数据转换成串行数据RS232接口，即可完成数据采集。该接口只能接收到打印机打印的信息类型，不打印的信息不能接收。

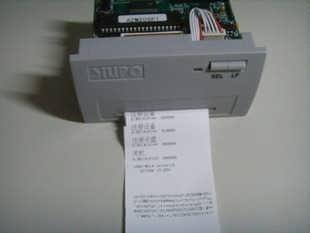

热敏打印机

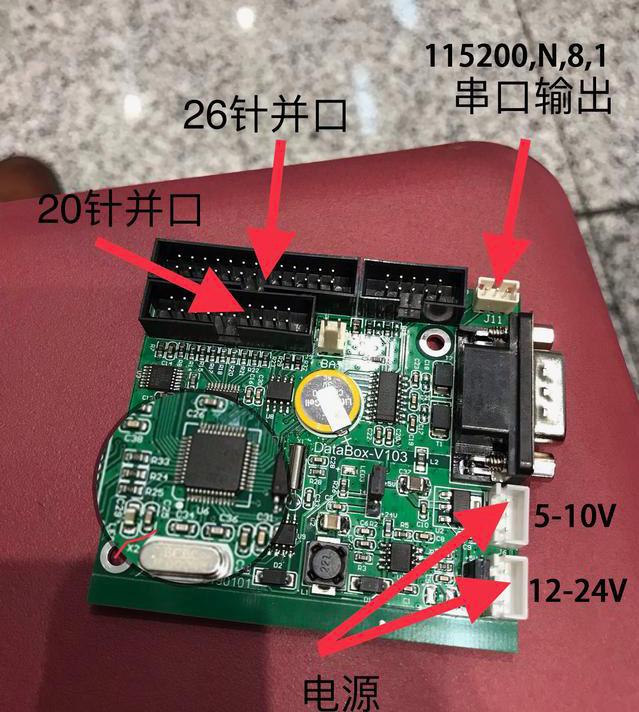

并口转串口数据转换板

以上三种接口均可以采集到海湾GST5000消防主机的报警数据，优先推荐第一种接口，信息类型齐全，数据发送及时，接口类型常用，可以发送远程消音、复位等命令。
