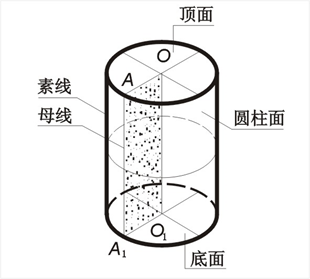

曲面体是由曲面图形围成的基本体。常见的曲面体有圆柱、圆锥、圆台和球。这些形体都可以看成是由一条动线绕着某固定轴线旋转而成的，这类曲面体又称为回转体。 圆柱体：

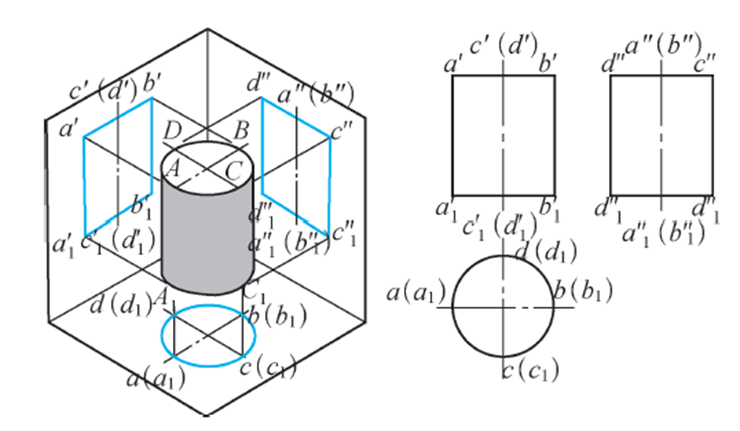

圆柱体的三面投影：

圆锥体：

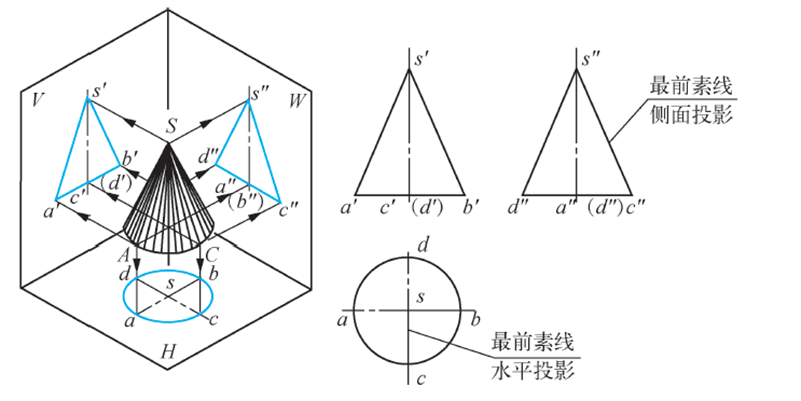

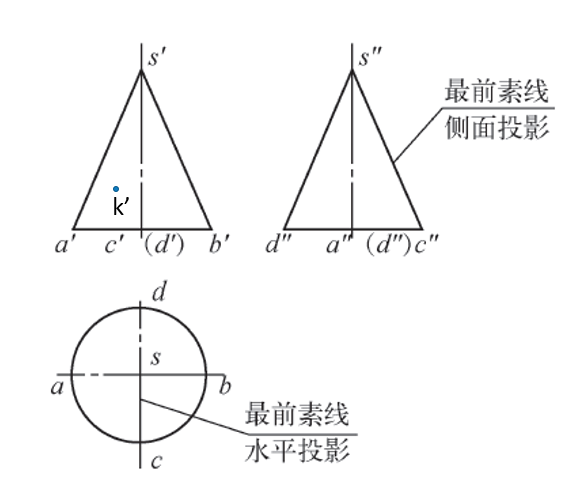

圆锥体的三面投影：

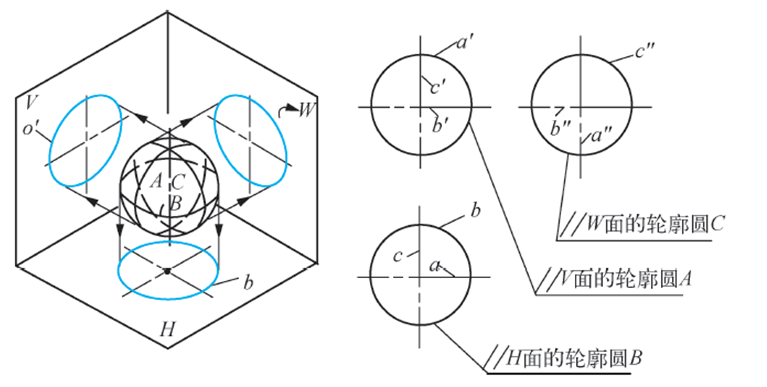

圆球的三面投影：

练习题1：

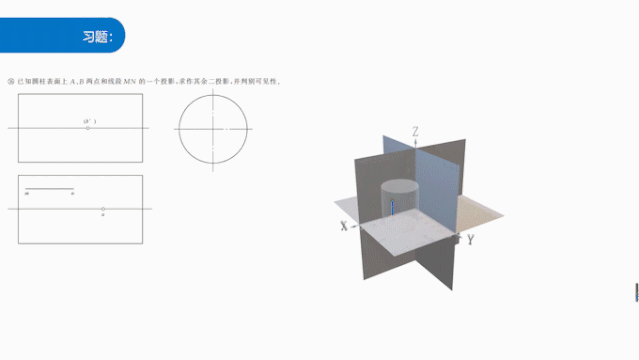

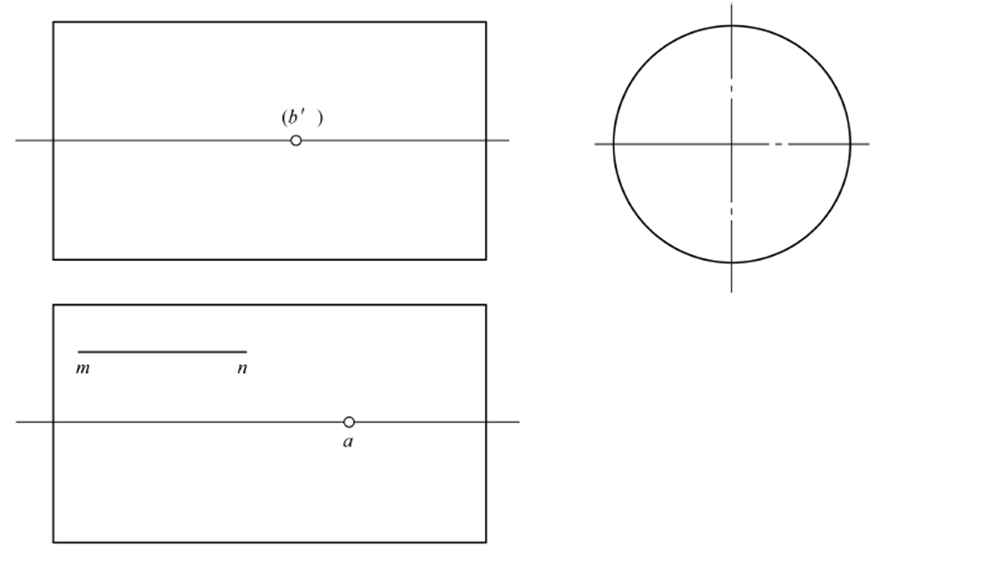

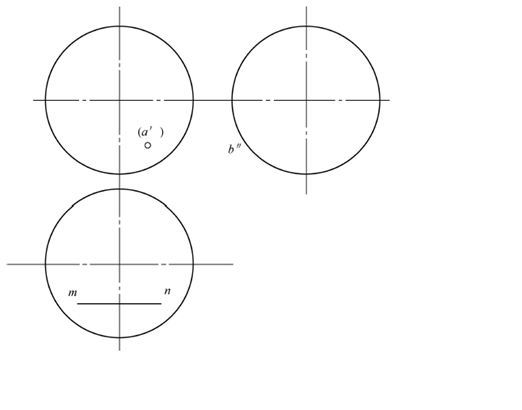

已知圆柱体表面两点A、B和线段MN如下图，请补全在另外两面的投影，并判断可见性。

提示：

1、被遮住的点用()标注，被遮住的线用虚线表示；

2、圆柱上平行轴线的直线段在空间是垂直于底面的直线段，在两个面投影为实长，另一个投影面为点。

1、被遮住的点用()标注，被遮住的线用虚线表示；

2、圆柱上平行轴线的直线段在空间是垂直于底面的直线段，在两个面投影为实长，另一个投影面为点。

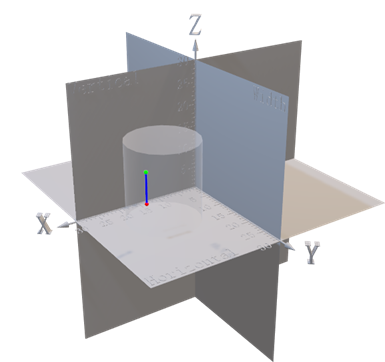

空间表达如下：

练习题2：

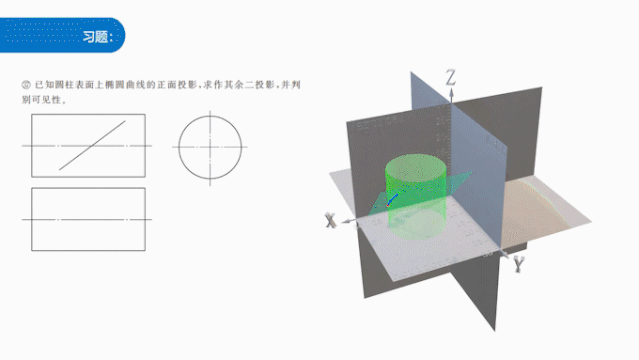

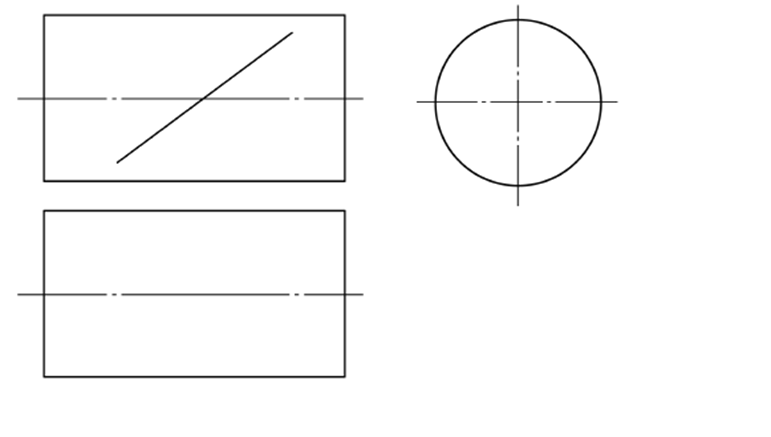

已知圆柱表面线段的投影如下图，请补足另外两面的投影，并判断可见性。

提示：

1、圆柱表面不平行于轴的线段在空间都不是直线，而是圆、或者椭圆弧。在一个投影面的投影是直线，但其他投影面的投影一定不是直线；

2、绘制这些线段的办法是：在线段上找到特殊点，做出三面投影，用曲线把这些点连接起来。

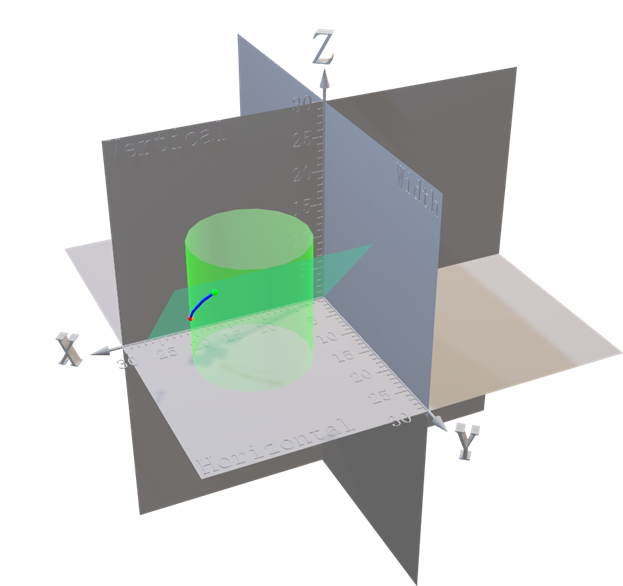

空间表达如下：

练习题3：已知圆锥体表面上一点K的正面投影k’，求其水平投影和侧面投影。

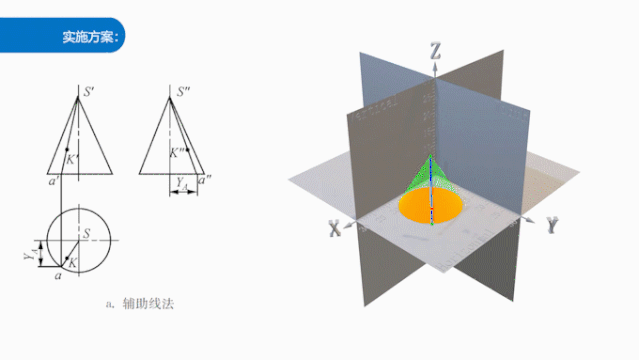

方法一：辅助线

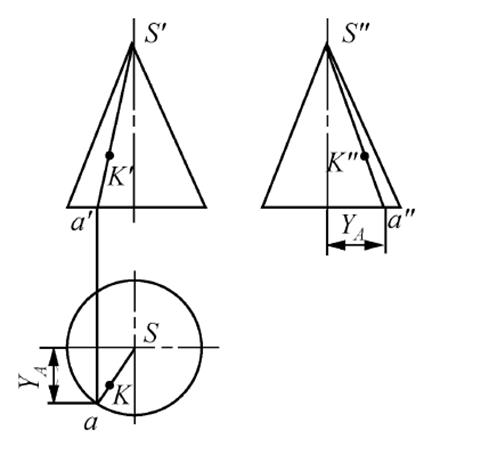

步骤1，过S，K画直线交地面于点A，K在直线SA上； 步骤2，画出SA在三面的投影线段，根据投影规律，K在三面的投影也在线段上，找出K在另外两面的投影。

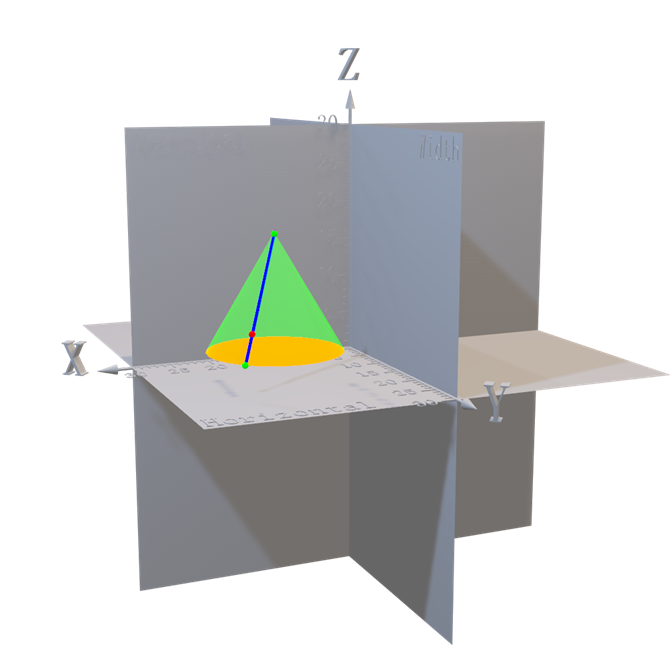

空间表达如下：

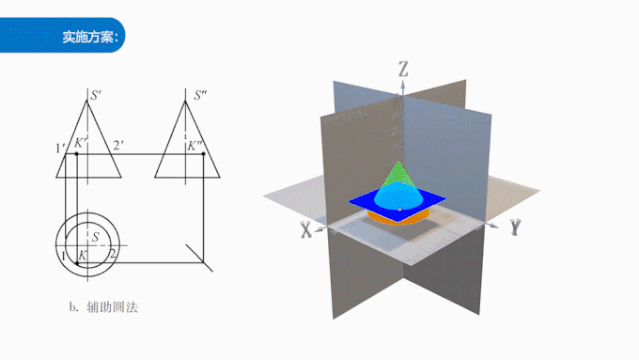

方法二：辅助圆

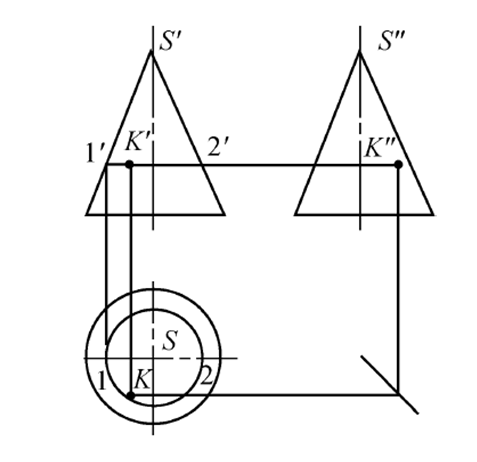

步骤1，在V投影面上过k'画平行于底线的直线，该直线就是过K平行于底面的平面投影，也是截切出来的圆锥的底面，1、K、2都是底面上的点； 步骤2，在H投影面上过1、2画出辅助圆； 步骤3，根据投影规律，K在三面的投影也在该圆段上，找出K在另外两面的投影。

空间表达如下：

练习题4：

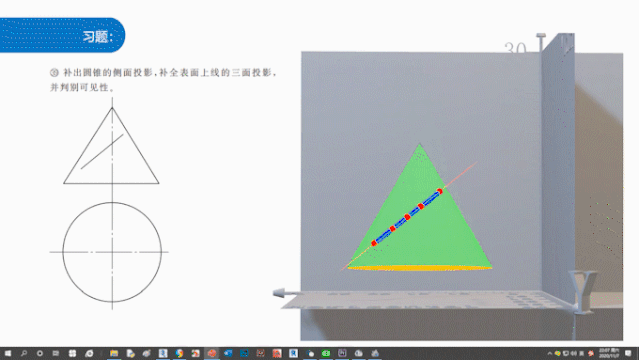

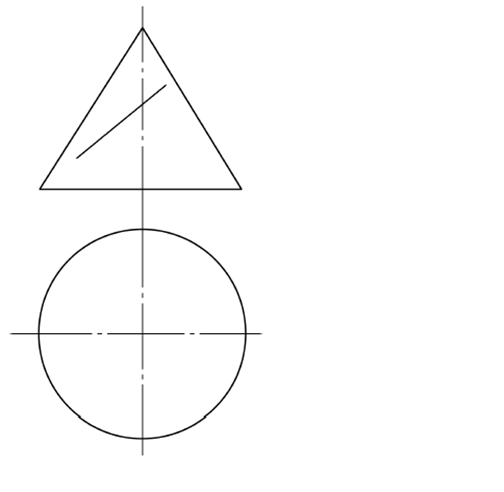

根据下图的圆锥上线，补全第三个面的投影，并画出线在另外两个投影面上的投影，判断可见性。

提示：

1、圆锥表面不是顶点到边的射线，则在空间都不是直线，而是圆、椭圆抛物线弧。在一个投影面的投影是直线，但其他投影面的投影一定不是直线；

2、绘制这些线段的办法是：在线段上找到特殊点，做出三面投影，用曲线把这些点连接起来

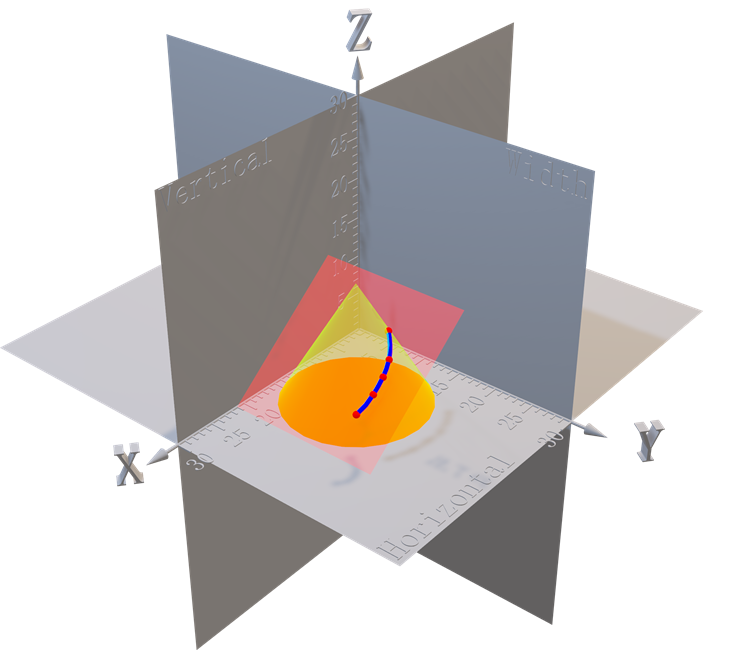

空间表达如下：

练习题5：

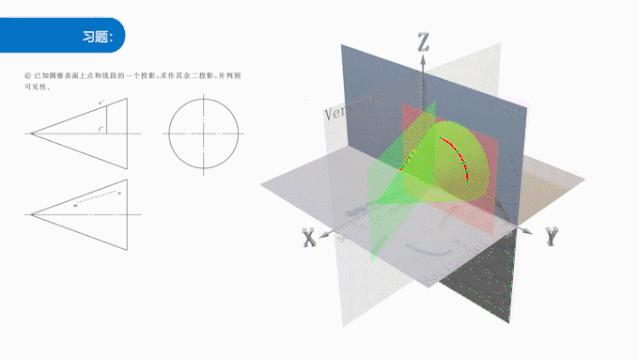

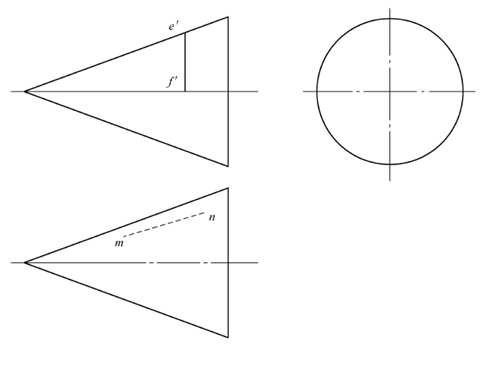

根据下图的圆锥上的点和线，画出线在另外两个投影面上的投影，并判断可见性。

提示：

1、圆锥表面不是顶点到边的射线，则在空间都不是直线，而是圆、椭圆抛物线弧。在一个投影面的投影是直线，但其他投影面的投影一定不是直线；

2、绘制这些线段的办法是：在线段上找到特殊点，做出三面投影，用曲线把这些点连接起来。

空间表达如下：

练习题6：

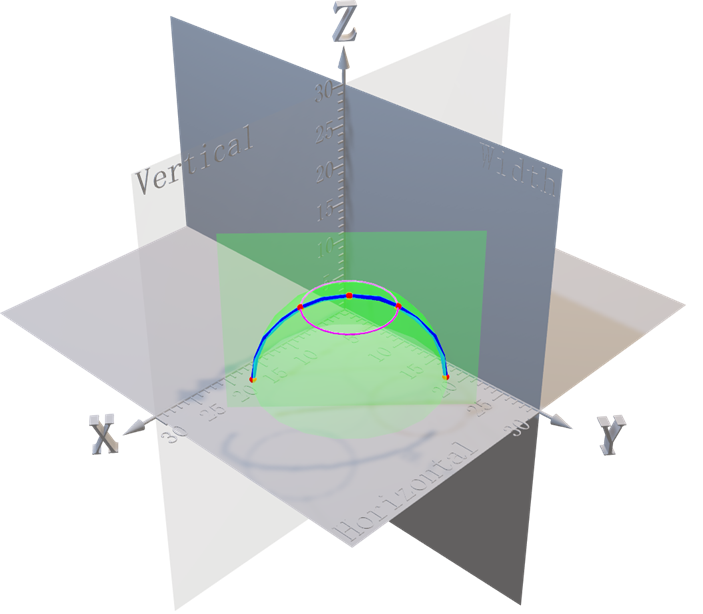

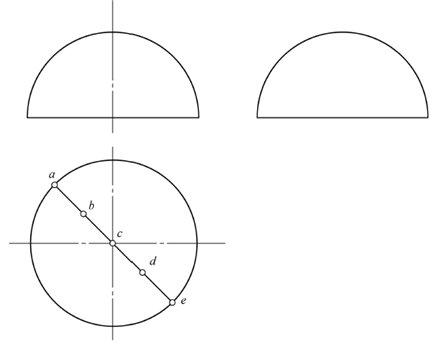

根据下图的半球上的线，画出线在另外两个投影面上的投影，并判断可见性。

提示：

1、圆球表面在空间都不是直线，在空间是圆弧。在一个投影面的投影是直线，但其他投影面的投影不一定是直线；

2、绘制这些线段的办法是：在线段上找到特殊点，用辅助圆法做出三面投影，用曲线把这些点连接起来。

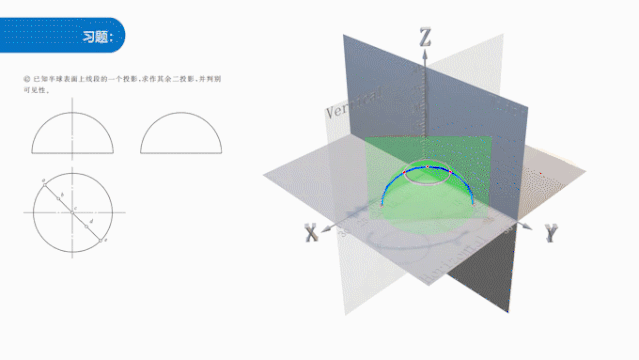

空间表达如下：

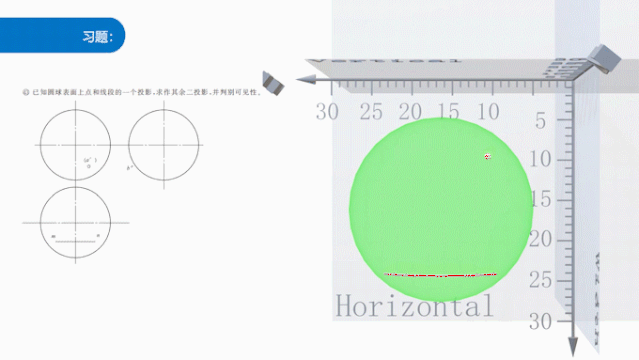

练习题7：

根据下图的圆球上的点和线，画出线在另外两个投影面上的投影，并判断可见性。

提示：

1、圆球表面在空间都不是直线，在空间是圆弧。在一个投影面的投影是直线，但其他投影面的投影不一定是直线；

2、绘制这些线段的办法是：在线段上找到特殊点，用辅助圆法做出三面投影，用曲线把这些点连接起来。

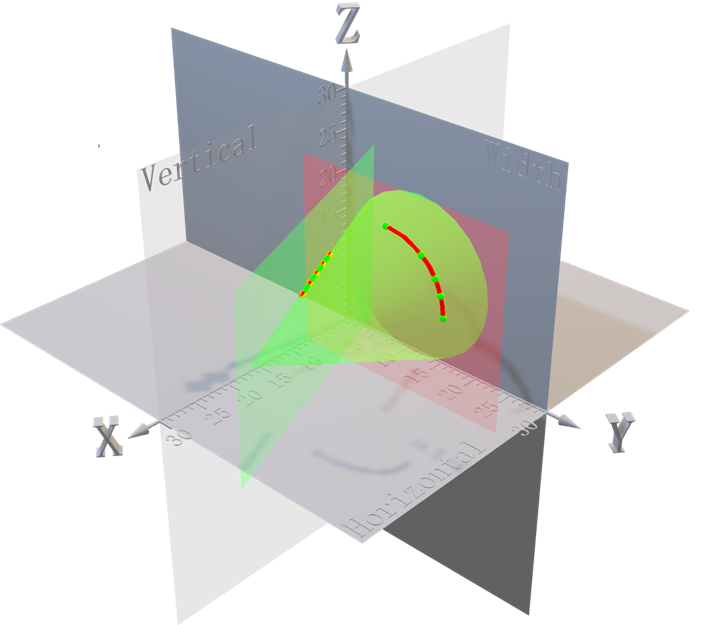

空间表达如下：
