①灭磁回路原理

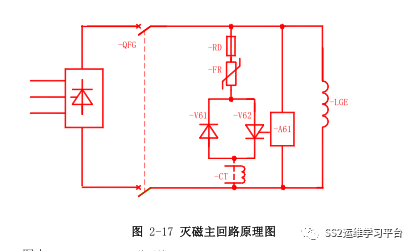

当发电机处于非正常运行状态时，将在转子回路中产生很高的感应电压，此时安装在转子回路中的 A61 模块检测到转子正向过电压超过定值时，马上触发 V62 可控硅，将灭磁电阻单元 FR 并入转子回路，通过灭磁电阻的耗能作用，将产生的过电压能量消除； 而转子回路的反向过电压信号则直接经过 V61二极管接入灭磁电阻耗能，以确保发电机转子始终不会出现开路，从而可靠地保护转子绝缘不会遭受破坏。 由于这种保护的存在，转子绕组会产生相反的磁场，抵消定子负序电流产生的反转磁场，以保护转子表面及转子护环不至于烧坏。

当灭磁电阻单元 FR 回路由于正向或反向导通而流过电流时，可通过监测电流互感器 CT 的电流信号而由调节柜智能板报出“过压保护动作”信号。

②我厂微机消谐装置报警信息详解

单相接地：

输入装置工频电压大于30V~120V时，时间大于3s。

铁磁谐振：

输入装置电压大于30V时，3s内电压复归(即系统谐振时零序电压较高，经消谐，系统恢复正常)。

过电压：

输入装置电压大于120V时，时间大于3s。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
