本文介绍了CATIA文件的不同格式，包括CGR、Model、3DXML、STL和IGS等，以及如何打开和转换这些文件。CGR是CATIA的轻量化模型，仅保存外形信息；Model用于V4版本，而3DXML是轻量级的三维数据格式，便于数据共享。此外，还提供了打开和转换CATIA文件的具体步骤。

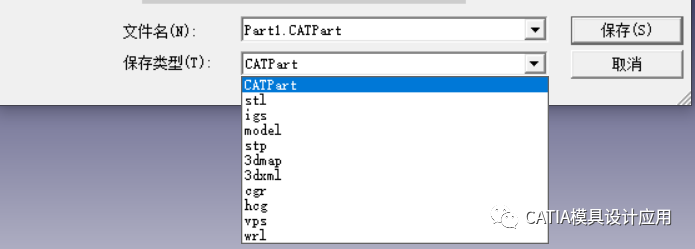

打开一个CATIA文件，在另存为的保存类型列表中选择，可以看到当前文件可以保存的数据格式：比如常用的STL，IGS，Model，STP，3dxml，cgr等
下面将对常见的文件格式进行介绍，希望对大家有所帮助。 和其他软件类似，CATIA的文件格式多种多样，主要分为几类：
- CATIA最新版本涉及的完整数据格式；
- CATIA软件的轻量化模型 CGR
- CATIA老版本数据格式 Model
- CATIA与其他公司3D软件传递数据用的通用数据格式
CATIA的常规数据格式
- 零部件——CATPart
- 产品——CATProduct
- 工程图——CATDrawing
CATIA软件的轻量化模型
- Cgr——CATIA特有的轻量化模型
- 它是一种特殊的可视化文件,它只保存了零件的外形信息,不包含任何参数化的数据。
- 这种文件是不能直接编辑,也是不能直接打开的。
- 如果需要打开，请采用装配模块的插入现有部件功能
- 新建一个Product文件。具体步骤：“文件”—“新建……”，在弹出
