三菱st语言for_三菱Q系列PLC，用ST语言编写定时器程序和计数器程序

PLC程序中定时器与计数器有一定的相似之时，经常也是配合一起使用，可以在比较中学习。

定时器：

ENO:=OUT_T( ?BOOL_EN? , ?BOOL_TCoil? , ?ANY16_TValue? );

ENO:=OUTH_T( ?BOOL_EN? , ?BOOL_TCoil? , ?ANY16_TValue? );

输入自变量，EN：执行条件：位。

TCoil：定时器编号：位，软元件(T)。

TValue：定时器的设置值：ANY16(除T、C以外的内部软元件、R、ZR、J□\□字、U□\G□、常数K，取值范围-32768～32767。)

输出自变量，ENO：执行结果：位。

定时器触点：TS普通，STS累计。

定时器线圈：TC普通，STC累计。

定时器当前值：TN普通，STN累计。

定时器时限设置：

导航→工程→参数→PLC参数→PLC系统设置→定时器时限设置：低速100ms，高速10.0ms。

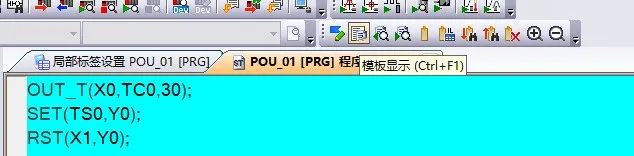

延时启动处理：

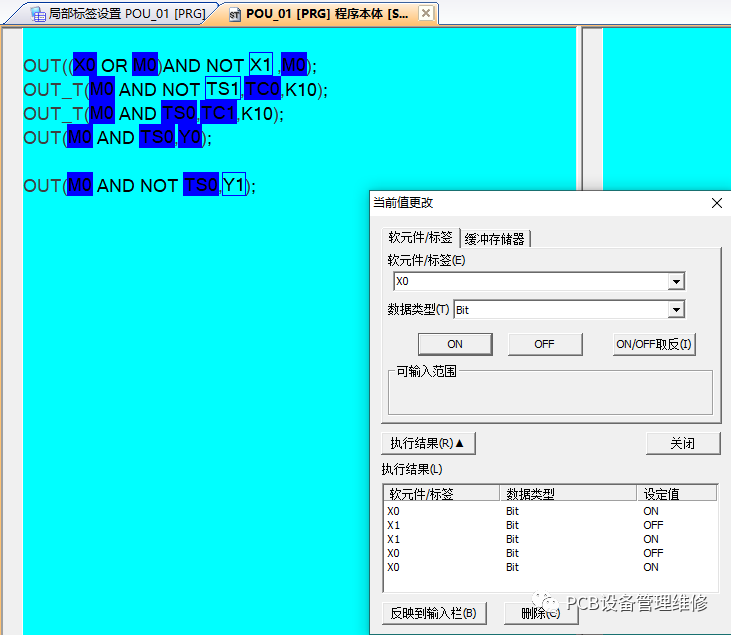

交替计时输出：

计数器：

ENO:=OUT_C( ?BOOL_EN? , ?BOOL_CCoil? , ?ANY16_CValue? );

输入自变量，EN：执行条件：位。

CCoil：计数器编号：位，软元件(C)。

CValue：计数器的设置值：ANY16(除T、C以外的内部软元件、R、ZR、J□\□字、U□\G□、常数K,取值范围-32768～32767。)

输出自变量，ENO：执行结果：位。

计数器触点：CS。

计数器线圈：CC。

计数器当前值：CN。

计数器与定时器指令所用软元件基本一样。

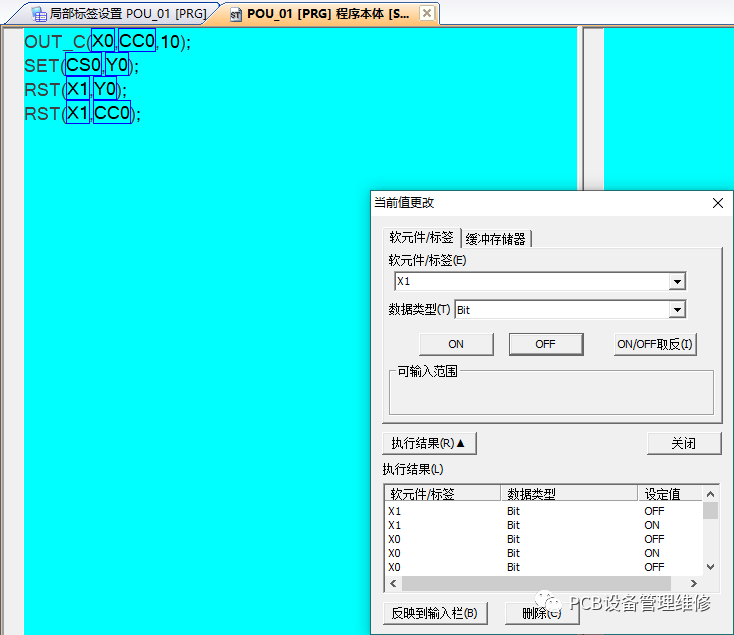

计数到达接通Y0:

ST语言编程是不是很简单呢？
