1、序

液压破碎锤已经成为液压挖掘机的一个重要作业工具，也有人将液压破碎锤安装在挖掘装载机(又称两头忙)或轮式装载机上进行破碎作业。液压破碎锤，又叫做液压破碎器或液压碎石器(hydraulic breaker)。

日本、韩国多用此术语。也有称之为液压锤(hydraulic hammer)，芬兰、德国的公司多用此术语。我国的厂商与用户，有称之为液压破碎机的，也有称之为液压镐、液压炮、炮机、破碎头、啄木鸟等等，我国国家标准的术语称之为液压冲击破碎器(hydraulic impact breaker)。名称虽然五花八门，但都是指的同一机具，这种机具是以液体静压力为动力，驱动活塞往复运动，活塞冲程时高速撞击钎杆，由钎杆破碎矿石、混凝土等固体。

液压冲击锤以应力波的形式进行能量传递。这决定了它不像一般机械应用静力学、运动学和刚性体动力学去阐述其工作原理。冲击机械属于弹性体运动学问题，并不宜用振动的方法去解决，必须用波动的方法才能精确的描述冲击机械系统的能量传递过程。

根据配流阀/控制阀/换向阀结构分类：液压破碎器分为内置阀式和外置阀式两种。从今天开始，我们为大家分享全系列内置阀与外置阀液压冲击锤的参数与零件结构图，这些作为专业的生产研发装配企业才有的素材，今天小编将为大家整理并共享出来，希望能够得到大家的认可。

技术参数主要符号：

A-截面面积；C-纵向波传播速度 m/s ；E-弹性模量 Pa; Eo-冲击能量，F-作用力；N Fp-极限阻力 N.S/㎡ Z=波阻 N.S/m 等

2、内置阀经典代表品牌【韩国水山、韩国韩宇】

内置阀冲击锤发明企业-韩国水山重工业成立于1984年，是韩国最早研发和制造破碎锤的厂家，水山研究所独自开发的SB系列破碎锤，不仅性能稳定可靠，并且结构简单，维修方便。

优点：结构简单、安装方便、减少了零部件得数量，降低了故障率，不会因为外置阀得安装方法而造成阀孔变形，从而产生油管异常抖动，打击反弹，以及乱频等现象，不用安装外置控制阀，降低了整体成本；

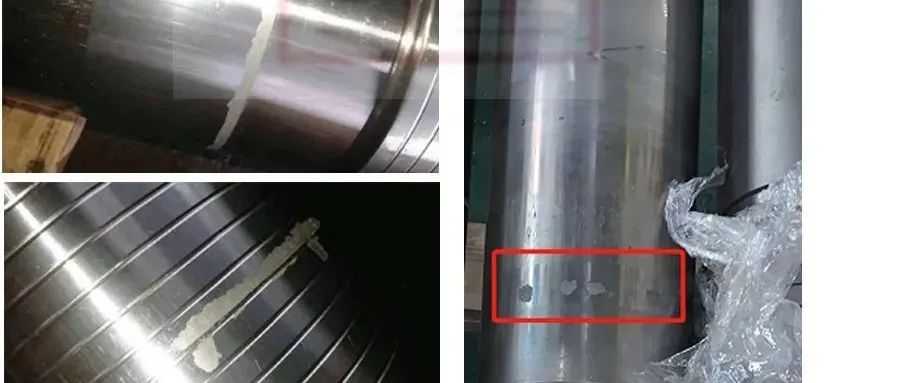

缺点：油缸材料加厚，重量增加，研磨难度增加，需要进行配重才能进行研磨，而韩国加工则有效得避免了这个问题，韩国采用日本太阳工立式研磨中心，有效得避免了偏心研磨等问题

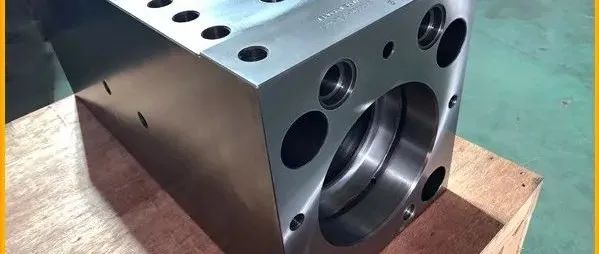

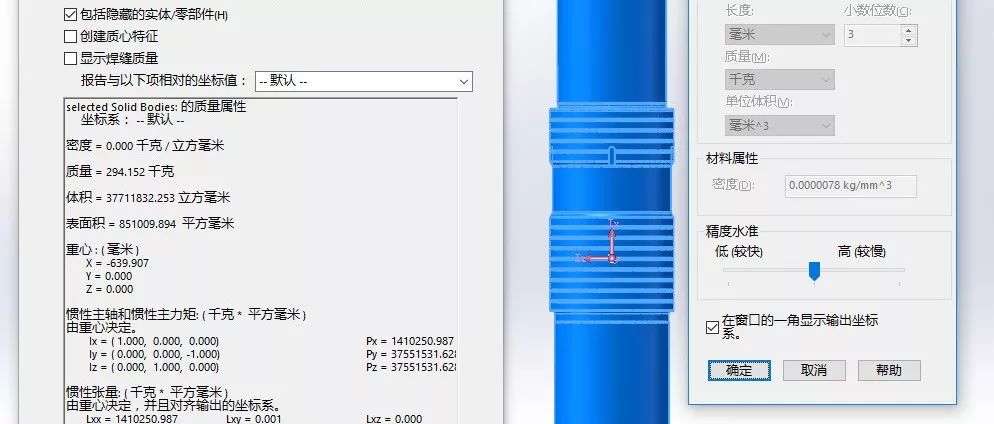

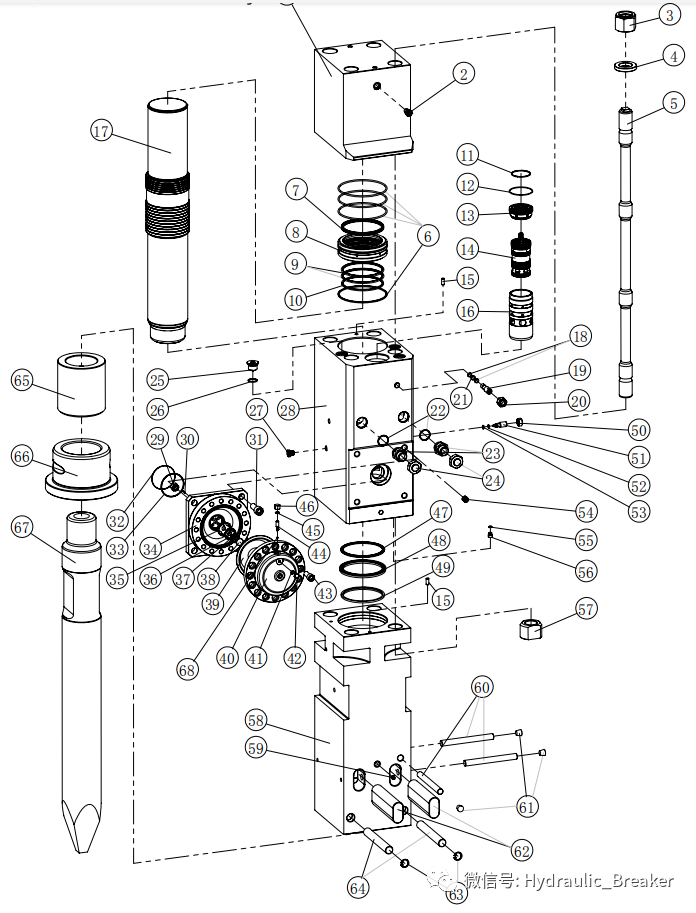

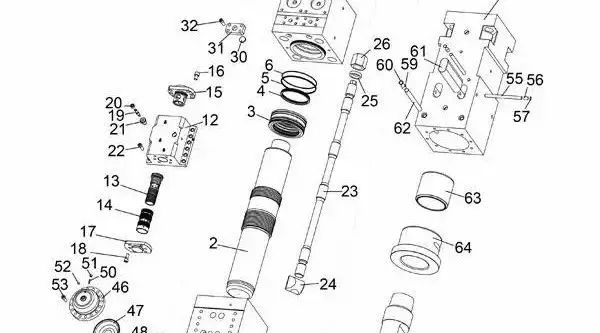

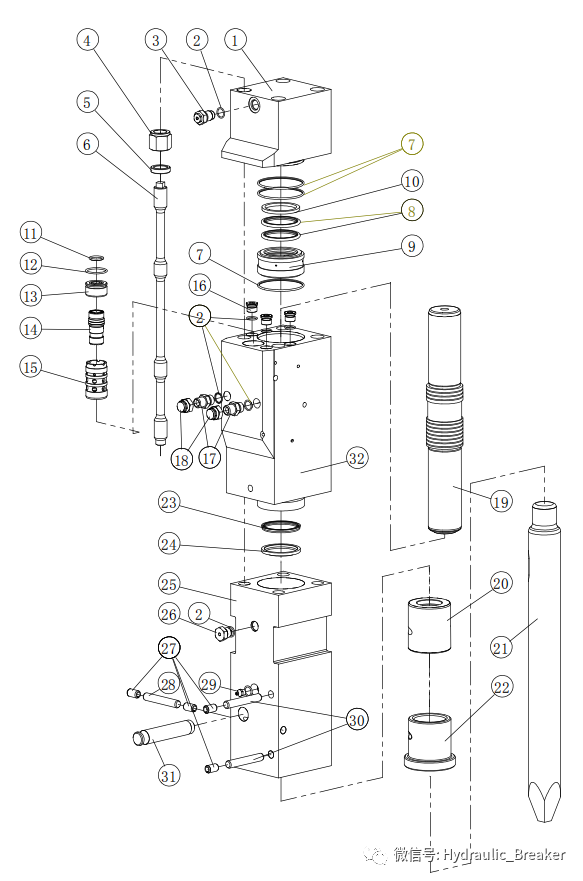

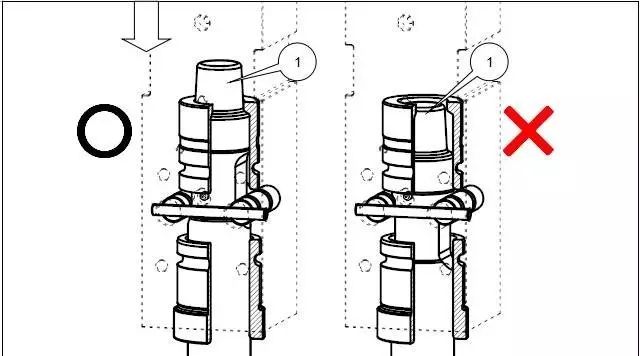

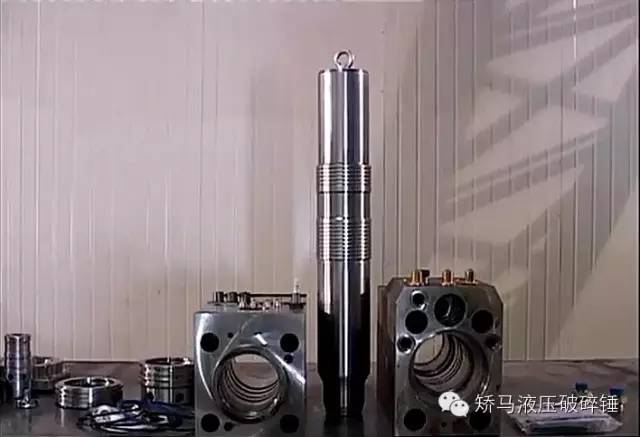

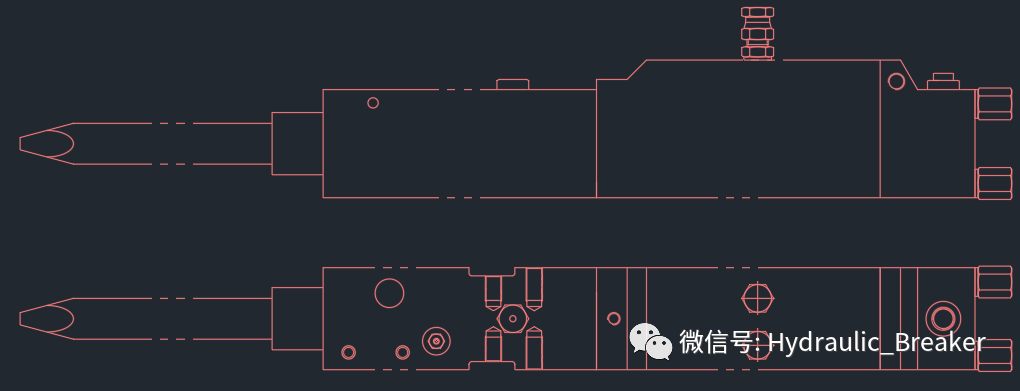

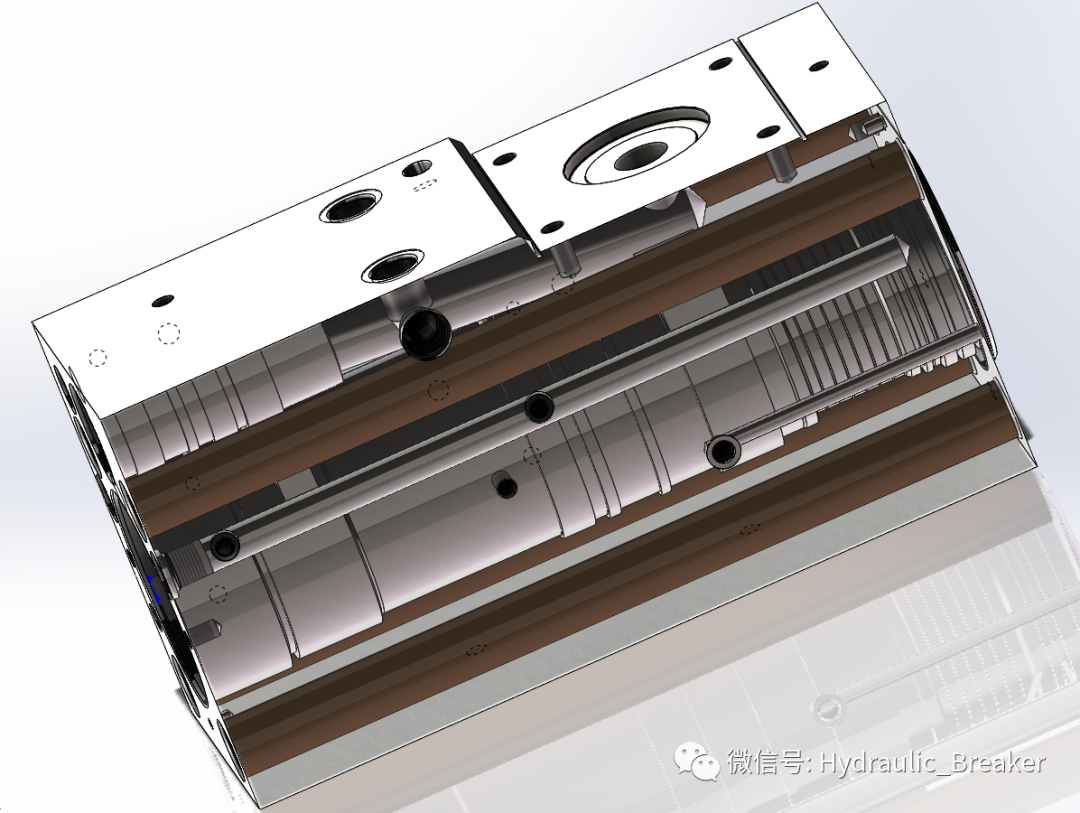

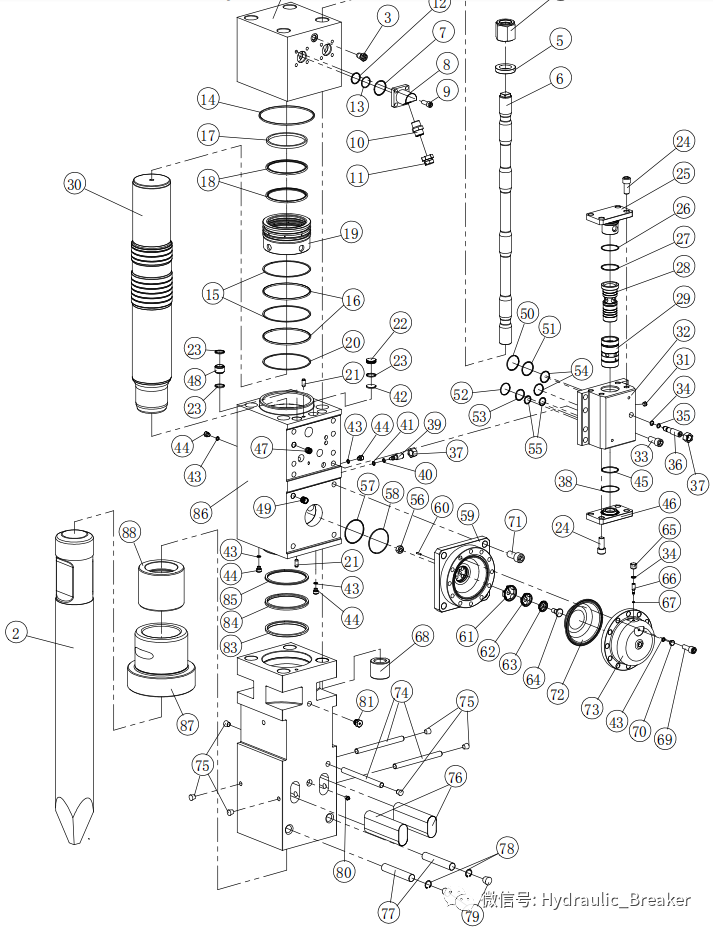

3、内置阀爆炸结构图赏析

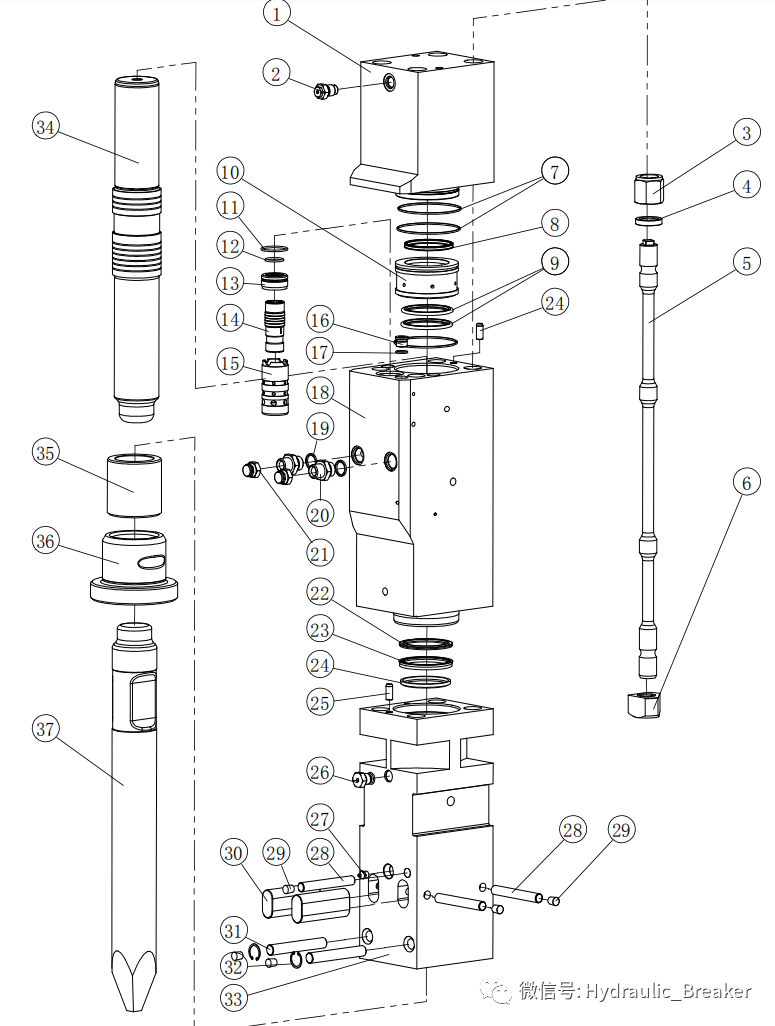

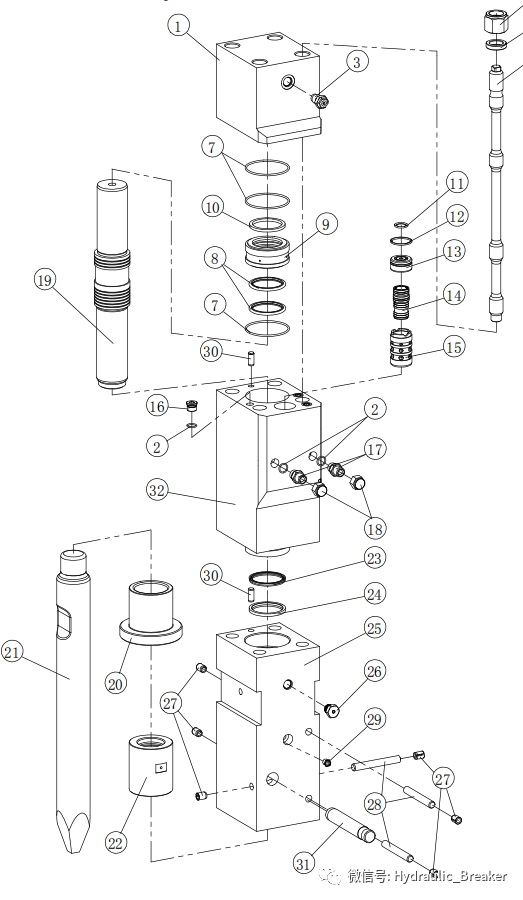

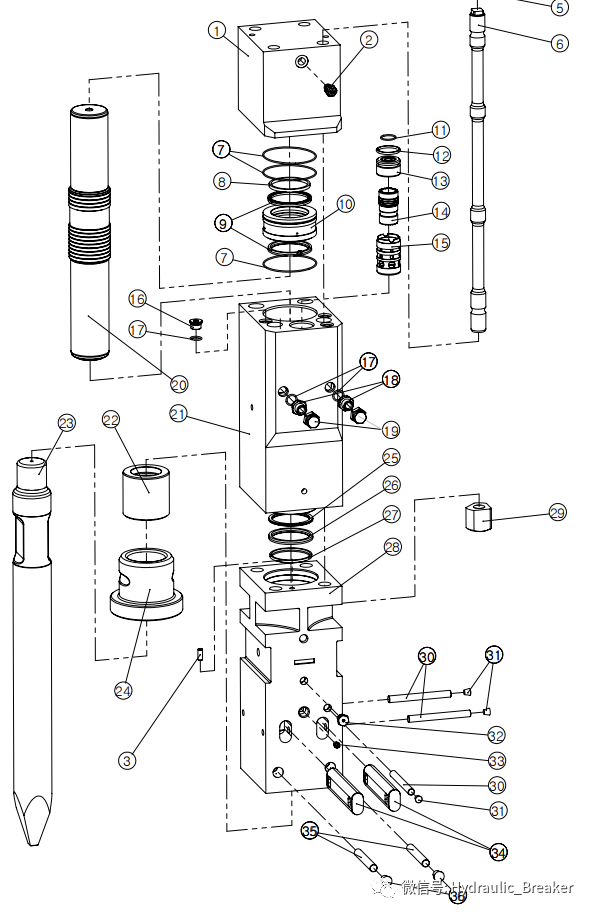

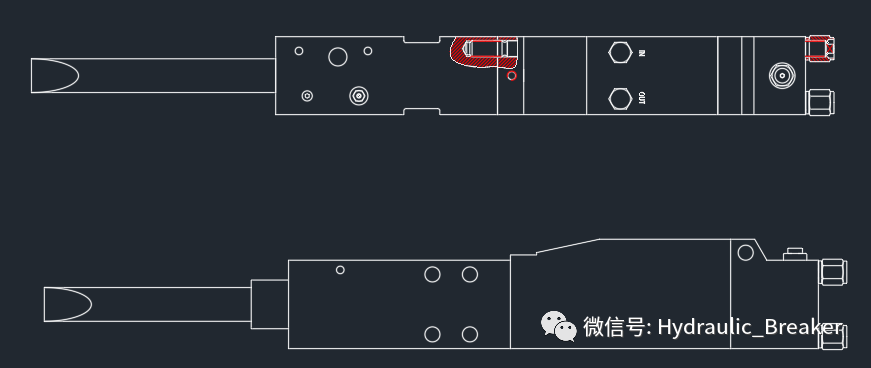

SB10

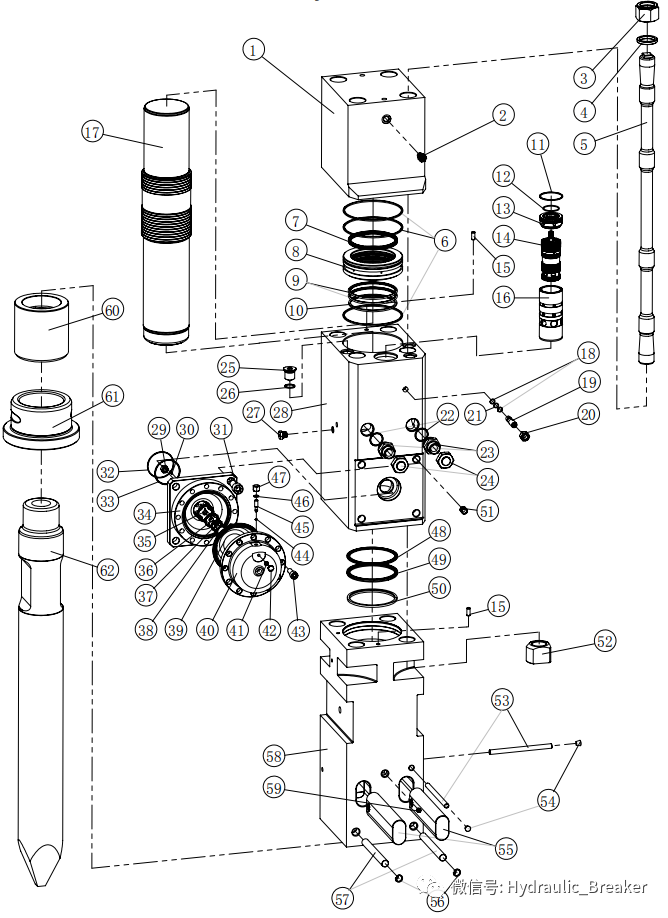

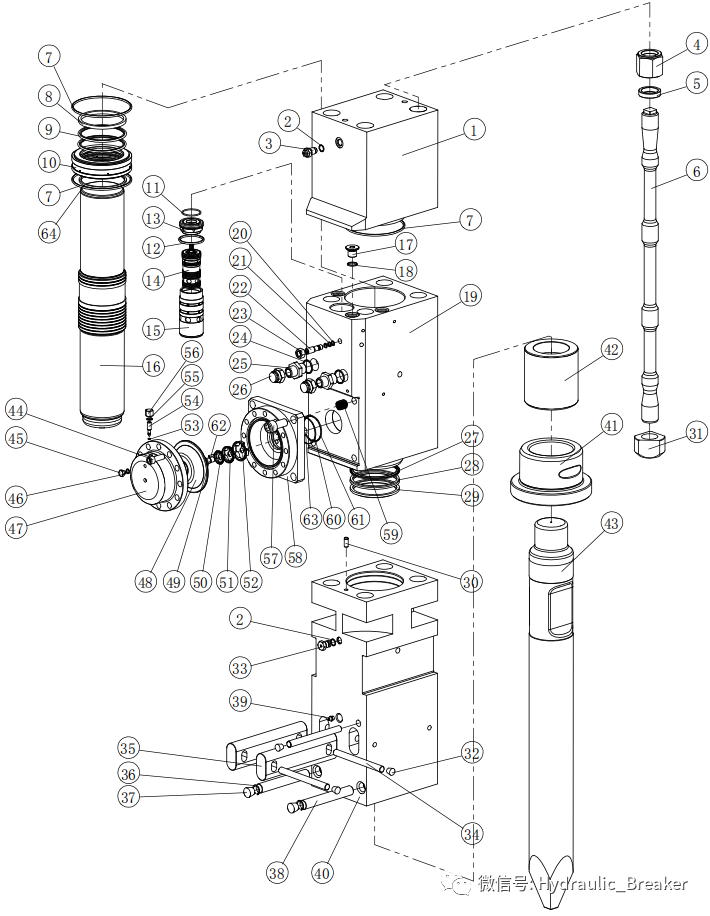

爆炸图

基本性能参数：

型号	钎杆直径	标称配用车重ton		胶管直径	发动机功率	单泵额定流量	标称耗油量(l/min)
SOOSAN	mm	min	max	inch	kw	L/min	min	max
SB10	40	1	3	3/8,1/2	11	10	15	30

标准频率 (bpm)		蓄能器	N2充压	N2工作最高压	工作油压(kg/cm2)		溢流阀设定	实际频率
min	max	kg/cm2	kg/cm2	kg/cm2	下降	上升	kg/cm2	bpm
800	1400		16.5	25	89	98	128	718

N2 冲击能量	N2 能量比重	冲击能量	冲击力	N2充压	N2工作最高压	工作油压 (kg/cm2)
J(N.M)	%	J(N.M)	kN	kg/cm2	kg/cm2	下降	上升
97	59	158	12	25	37	131	143
