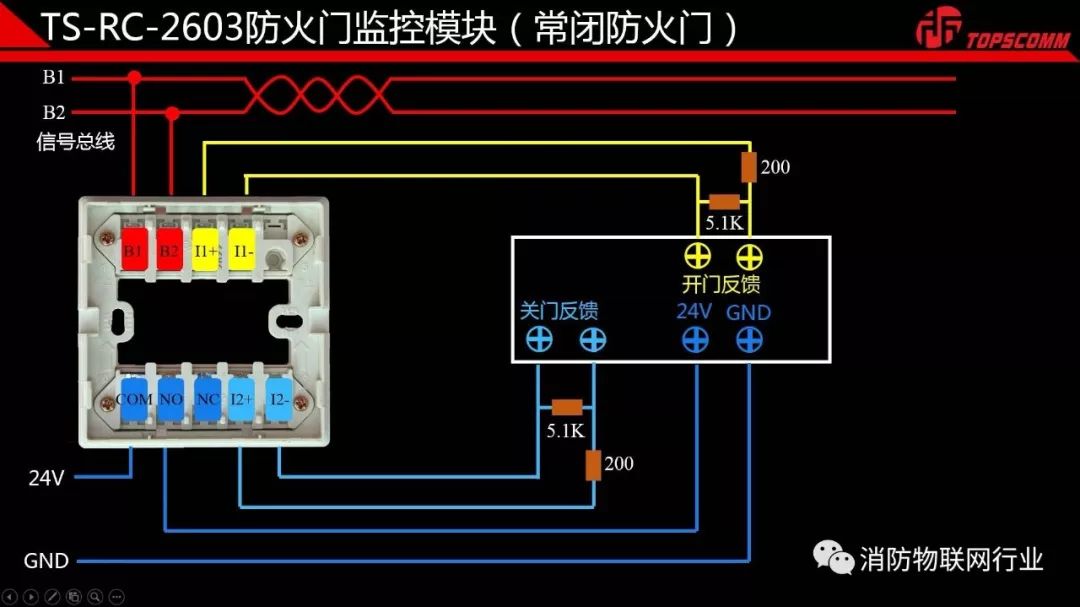

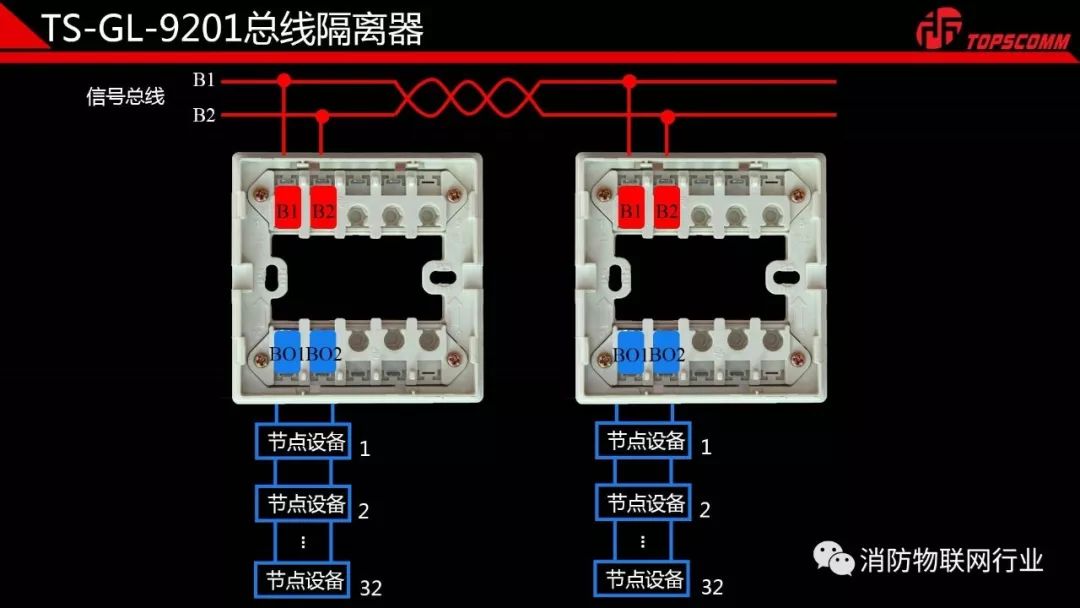

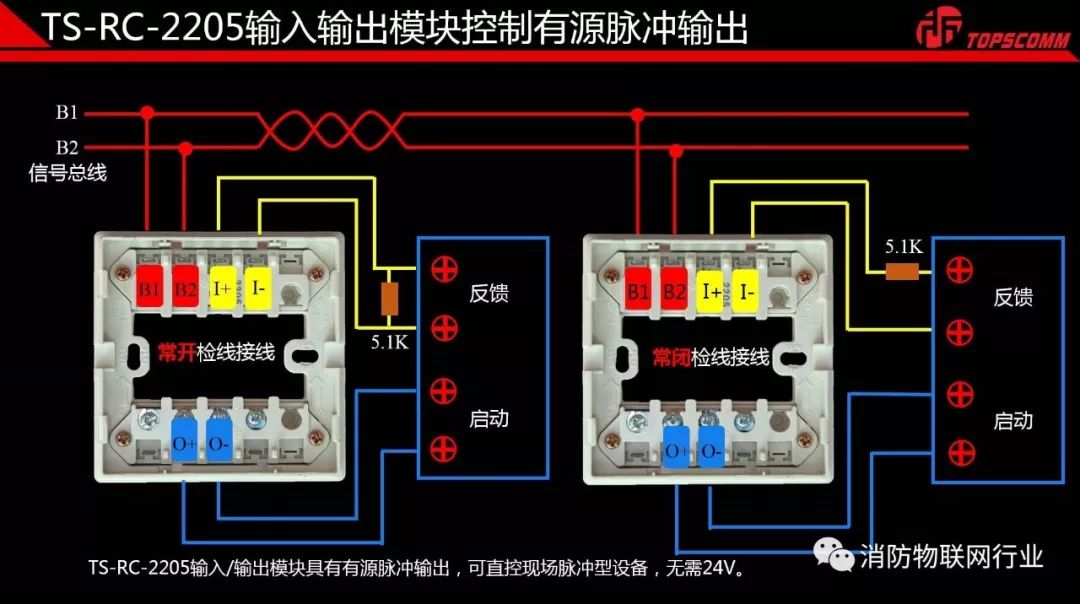

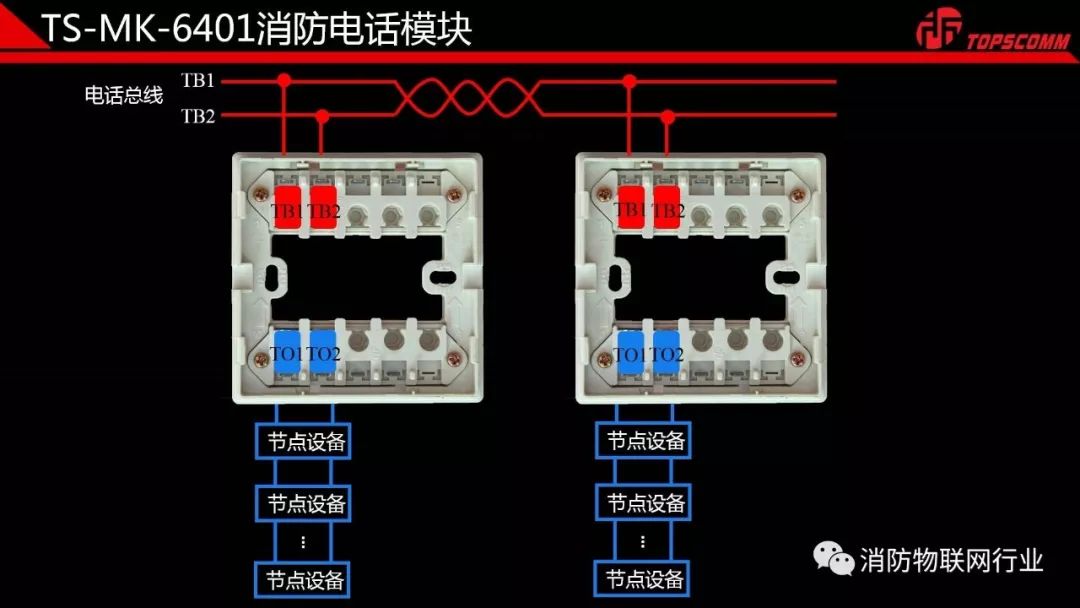

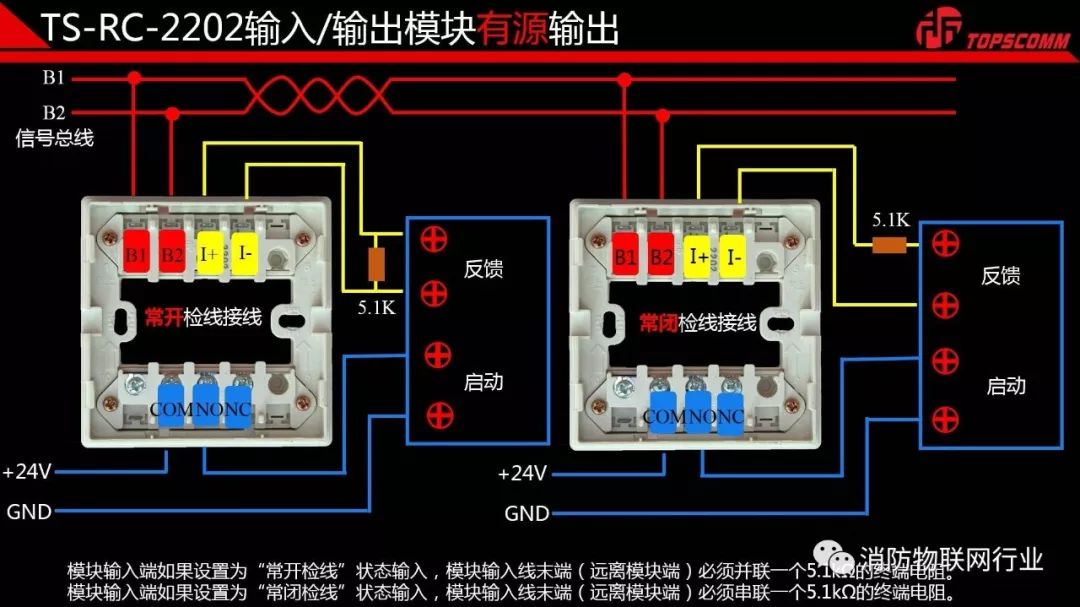

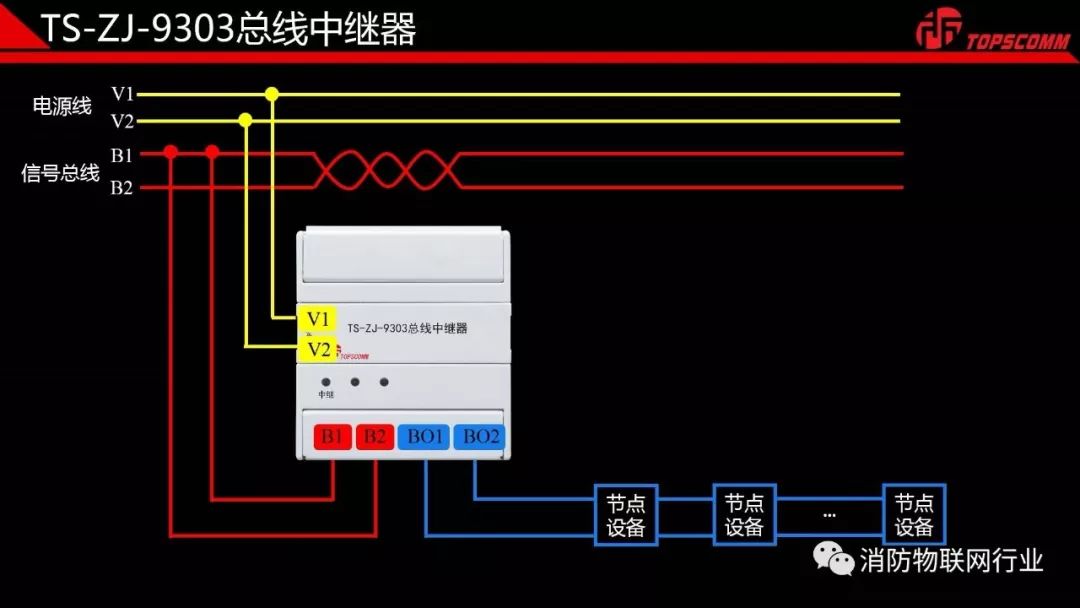

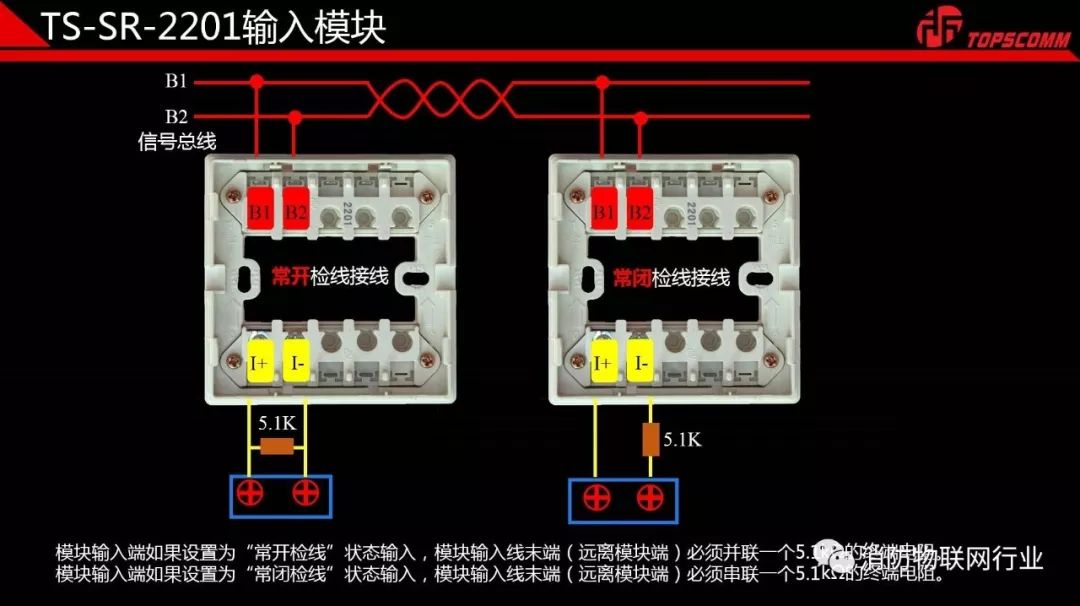

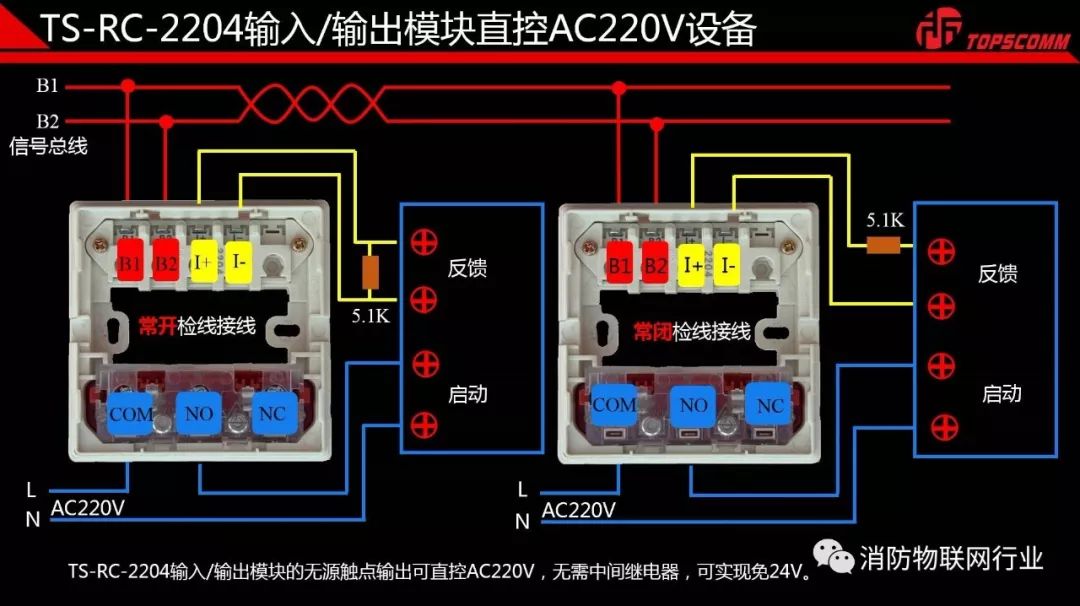

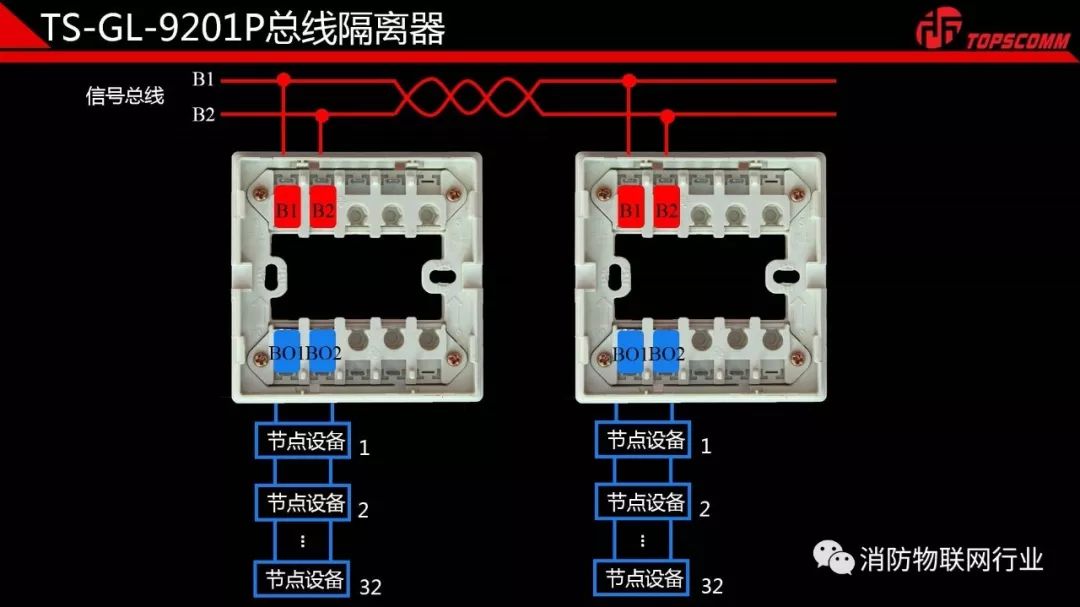

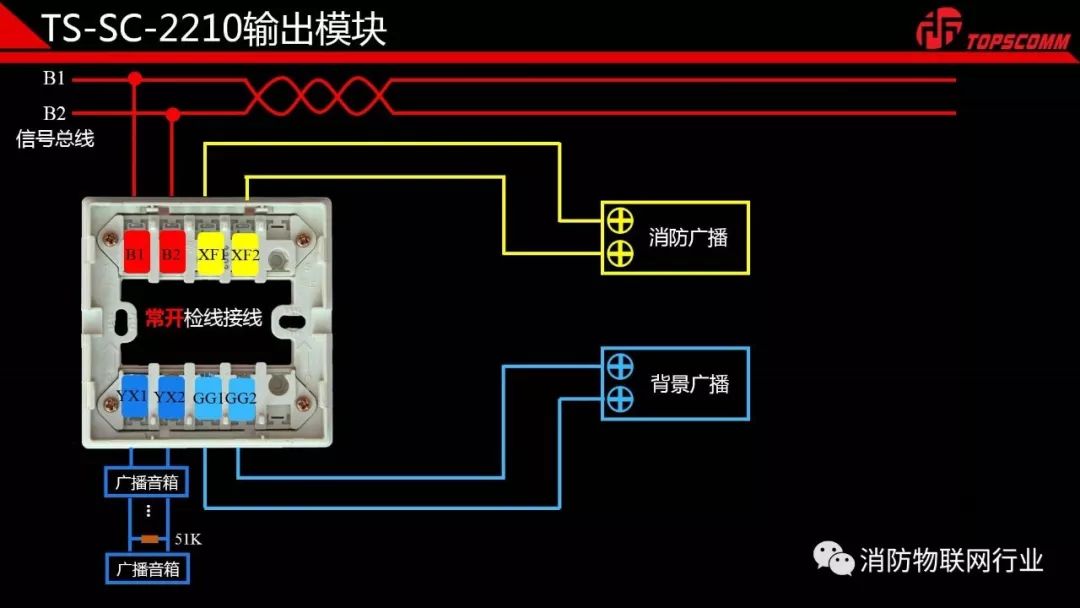

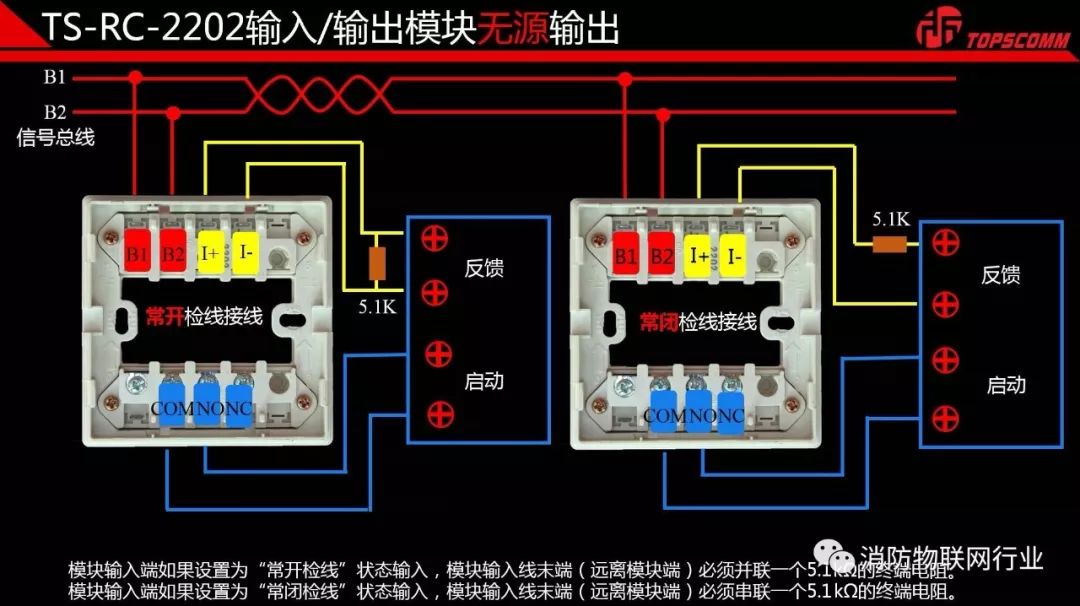

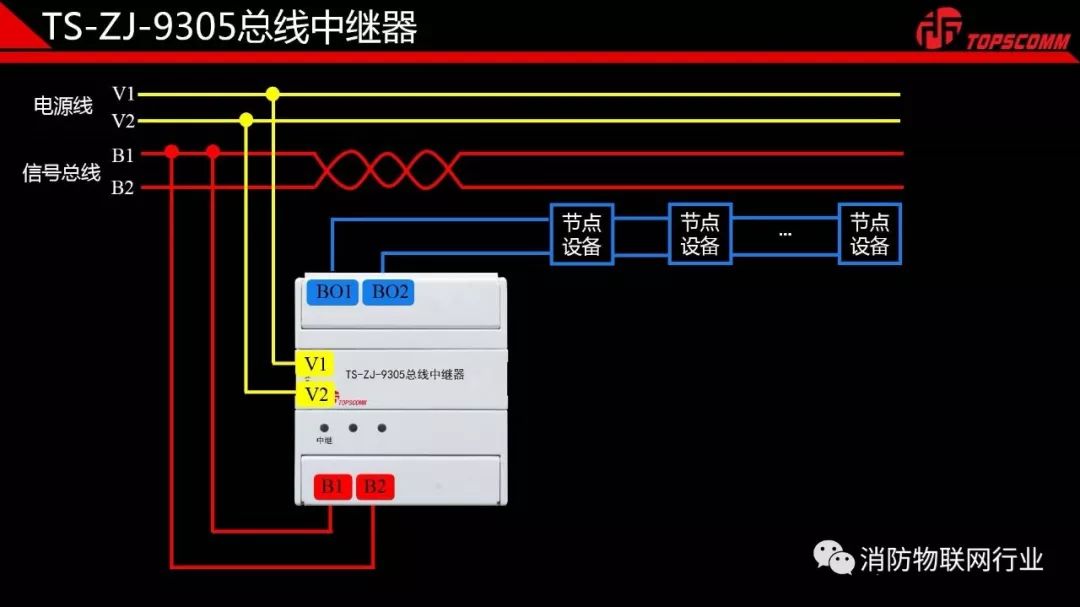

为保证系统安全、稳定、可靠地运行，必须正确地安装、布线，导线应符合电气要求和安全要求，接线应牢固可靠。
1线路选择在实际现场项目中，针对各种不同线路线型的选择，要考虑到导线长度和截面积、设备的安装位置、线路通信干扰、施工环境等多方面的因素，对此我们在表1和表2中列出了不同线路在按照应用设计说明书中建议线型的前提下的通讯传输距离，以及各种不同线型的电阻值，供您参考。
序号 | 名称 | 最远传输线距离 | 备注 | |
1 | 报警回路线 | 1200m | 由于双绞线比平行导线具有更好的信号传输能力和抗干扰性能，为保障系统的可靠运行，信号总线必须使用双绞线 | |
2 | 24V电源线 | 与导线截面积及负载大小有关 | 竖井内干线宜选用阻燃BV-4.0mm²或以上导线，平面支线宜选用阻燃BV-2.5mm²或以上导线，若被控设备比较多或电流很大，应选择截面积更大的导线。 | |
3 | 直接控制线 | 1200m | ||
4 | 联网线 | 控制器之间为2000m | 为避免干扰需单独铺设管路 | |
5 | 消防电话线 | 通话距离1200m | ||
6 | 插孔电话线 | |||
7 | 消防广播线 | 1200m | 采用电力载波技术，音频、通讯、供电合为两线制 | |
注
表1 线路推荐长度对照表类别 | 具体线型 | 电阻(Ω/km) |
双绞线 | RVS-2×1.0mm² | 18.3 |
RVS-2×1.5mm² | 12.1 | |
RVS-2×2.5mm² | 7.41 | |
BV线 | BV-2×1.0mm² | 18.3 |
BV-2×1.5mm² | 12.1 | |
BV-2×2.5mm² | 7.41 | |
BV-2×4.0mm² | 4.61 | |
屏蔽软电线电缆 | RVVP-2×1.0mm² | 18.3 |
RVVP-2×1.5mm² | 12.1 | |
注：此表仅供参考，如果有导线厂家提供的阻抗特性表，应以厂家的参数为准 | ||
注
表2 不同类别、导线阻抗特性(20℃)表 ▼更多精彩推荐，请关注我们▼2布线要求l 所有导线必须穿管敷设，消防广播线、消防电话线应分别单独穿管，不得与回路总线、DC24V 电源线、通讯线、多线联动控制线等穿在同一管内或线槽的同一槽孔内，否则会造成火灾报警系统工作不稳定，也会造成消防广播、消防电话杂音大！
l 总线、通讯线必须使用双绞线，否则系统易受空间电磁干扰，线路之间易互相串扰，系统不能正常工作！严禁使用多芯平行电缆作为总线、通讯线。
l 总线、DC24V电源线、通讯线应远离强电设备，远离强电线路，应绝对避免与强电线平行走线，实在无法避开时应采用十字交叉法。
l 为便于检查线路，不同电压级别、不同用途的导线应选择不同的色别。
l 在多尘和潮湿的场所，为防止灰尘和水汽进入钢管内引起导电，影响工程质量，钢管的连接处与出线口均应作密封处理。
l 室外布线应进行防水、防潮保护，否则导线可能会因长期潮湿而绝缘下降，造成系统不稳定！应穿钢管敷设，并将钢管可靠接地，以提高系统抗雷击、抗干扰性能；必要时应采用专用设备进行防、避雷保护。
l 在高压、强磁场等恶劣环境下，应选用屏蔽线；在潮湿的环境，应选用护套型双绞线。
l 若使用屏蔽双绞线，屏蔽层必须连续，除在控制器一端外，其它任何地点不允许接地。
l 系统导线敷设完毕，在只安装底座而没有安装其它设备的情况下，可使用500V兆欧表检查各线路对地绝缘电阻，不应小于20MΩ，否则系统工作可能不正常！
▼更多精彩推荐，请关注微信公众号：消防物联网行业▼3安装接线要求l 火灾探测器、手动火灾报警按钮、输入/输出模块等塑料件不得与酮、醛、脂、氯代烃、冰醋酸、植物油等物品接触，防止引起应力开裂！
l 本公司所有产品均不允许直接装于室外！
l 火灾报警设备安装应在房屋装修基本完毕后进行，应尽量避开与其他工程同时施工，如实在不能避开时，应使用专用保护罩或塑料袋进行保护，避免因灰尘、涂料污染而损坏。
l 安装探测器底座和接线完成后，在安装探测器之前应封堵穿线孔，封堵可使用密封膏或其他建筑用胶，防止穿线管中或建筑内的积水流入探测器。
l 不得将输入输出模块等部件安装在强电控制箱内！
l 在部件接线前，应使用万用表交流档检查线路，避免导线串入强电。
l 导线与导线之间的连接必须采用焊锡焊接，与设备连接的导线线头必须经镀锡处理或使用冷压端子。不可随意缠绕连接，避免线头氧化后接触不良，造成系统故障。
l 部件安装应牢固、可靠，接线正确。
l 控制器的主电源应为双路供电的消防专用电源AC220V，严禁使用电源插头，应将电源线直接接入配电箱。
l 消防控制室应设有接地体，应确保控制器接地牢固、可靠，否则控制器可能会因为接地不良使机壳带电，危及人身安全！系统也可能会因控制器接地不良降低抗干扰能力，工作不稳定！
l 其他注意事项请参照国家标准 GB50116-2013《火灾自动报警系统设计规范》、GB50166-2007《火灾自动报警系统施工验收规范》的要求。
l 若不按上述有关要求布线而导致设备故障、损坏，由此造成的一切后果本公司将不承担任何责任。
▼更多精彩推荐，请关注我们▼4系统检查l 在导线接入控制器之前，首先使用万用表交流档检查每对导线之间以及每根导线对地是否有强电电压。
l 用万用表检查每对导线的两根线之间以及每对导线与其他导线之间是否存在短路或接近短路现象；用500V兆欧表测量每对导线对地的绝缘电阻，阻值不应小于20MΩ。
l 控制器通电之前，应检查交流电源电压是否在规定的范围内、检查接地是否可靠。检查接线端子有无松动，电缆是否插牢，带插座的集成电路是否松动。
l 不接任何外部负载，将控制器开机自检，检查面板上所有指示灯、显示器、音响器件、打印机(如配置)工作状况。
l 上述检查无误后，将导线接入控制器，开机进行系统的初步检查。
关于《鼎信全系列模块接线图&鼎信消防系统安装布线要求》，有什么想说的，请留言。
