【示波器、频谱仪、信号源的使用】

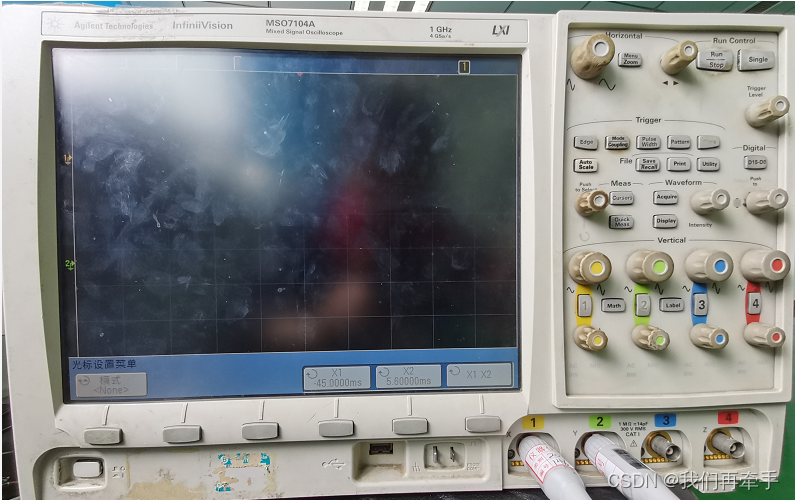

1.示波器

（1）edge： 设置探头，及触发方式（上升沿、下降沿、交变沿、任一沿）
（2）cursors： 调整波形之间的距离，时间基准线副线，左右调节，配合时间基准线，计算时间和频率。
（3）Mode compling： 设置触发模式（标准、自动）、耦合（直流DC、交流AC、低频抑制）
（4）Quick meas： 显示一些数值。
（5）Menu room： 显示幅度和频率。
（6）Pluse width： 脉冲宽度触发菜单
（7）single： 信号触发控制，主要提前设置触发信号，为自动。

（1）100ms/：调整横格单位时间为一格100ms。
（2）延时0.0ms：时间基准线，默认居中。左右移动屏幕显示。

上面三个按钮，
1.调节整格的电压，即波形线条的宽度。
2.通道1开启或者关闭。
3.上下移动波形所在位置。

2.信号源

单频使用：
（1）输入频率 freq：根据频点，设置中心频率。 B1：1575.42MHz B2：1207.14MHz B3：1268.52MHz l：1615.68MHz s：2491.75MHz
（2）2.设置level：设置功率，一般可以减去线损。
（假设功率-40dBm，衰减2dBm，则设置为-38dBm）
（3）打开RF.

3.频谱仪

（1）Freq channel:
设置中心频率：屏幕最中间点的功率；起始频率：最左侧的功率；终止频率：最右侧的功率。
待测信号一般设置到起始频率和终止频率范围之内。
（2）Span x scale：
设置扫宽（屏幕从左到右的频率范围，由起始频率和终止频率决定），决定水平的宽度。一般设置为带宽附近。
（3）Amptd y scale：
设置幅度，需要考虑信号源输入到频谱分析仪的功率强度，最大功率肯定要大于信号源设置的level功率强度。其实就是使波形上下移动。
波形超出屏幕范围后，设置参考电平（屏幕最上方的电平），设置为0dBm，最大测到0dBm。
（4）Peak search：
峰值搜索按键，获取峰峰值。Mkr1 1.26852GHz（频率），-41.07dBm（功率强度+衰减）

频谱分析仪的波形：信号强度与频率的关系
横坐标：频率范围
纵坐标：功率强度
示波器的波形：信号强度与时间的关系
横坐标：时间跨度
纵坐标：幅值
