前一段时间不知道怎么用横着的光标测幅度了，后面又会了，记录一下免得忘记

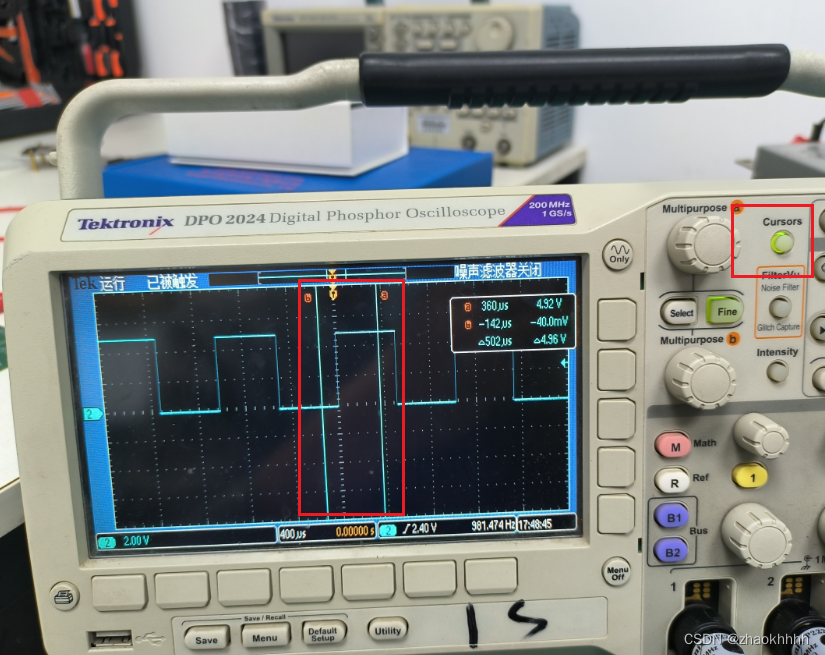

按一下cursors会这样，默认测时间间隔

在这里插入图片描述

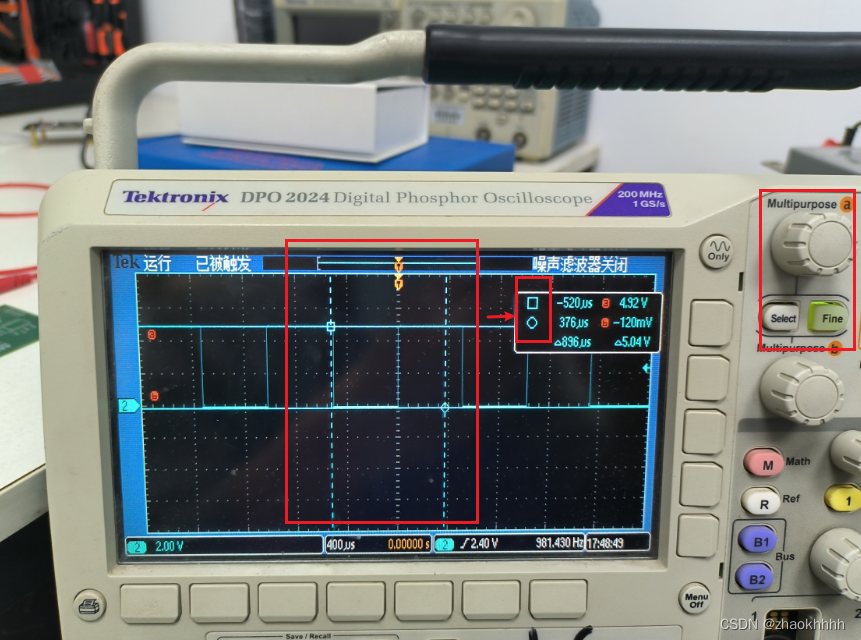

连续按两下cursors会这样，出现了方块和圈圈

在这里插入图片描述
这样表示的是“可切换状态”。按“select”可以切换横着测还是竖着测。“Fine”是精调，熄灭是粗调。

关闭cursors，重新进

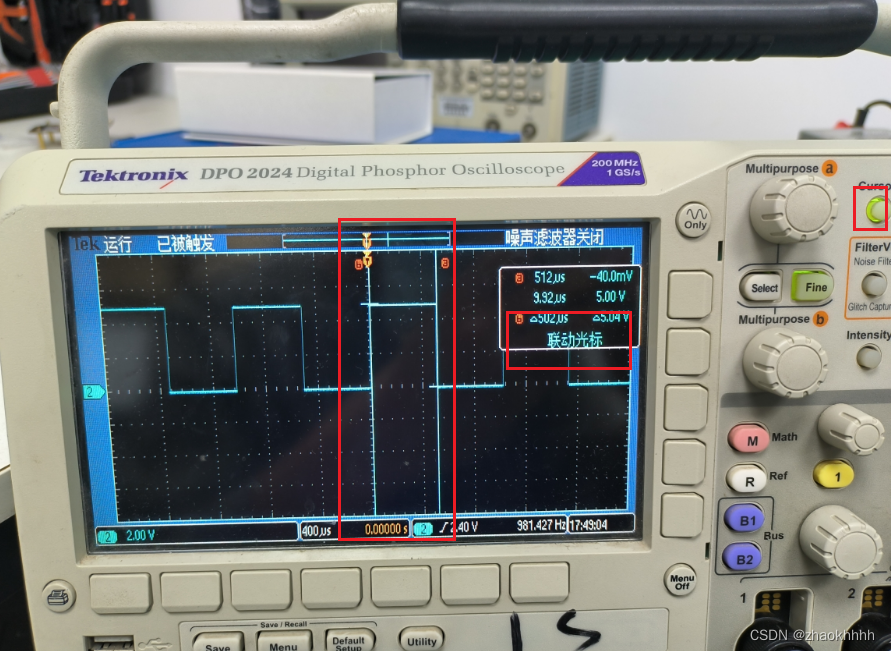

在这里插入图片描述只按一下"cursor"接着按"select"联动光标，就是绑定一起动了。

遗留问题，怎么联动光标测幅度？
