紫外光电子能谱UPS(Ultroviolet Photoelectron Spectrometer)以紫外线为激发光源的光电子能谱。激发源的光子能量较低，该光子产生于激发原子或离子的退激，最常用的低能光子源为氦Ⅰ和氦Ⅱ。紫外光电子能谱主要用于考察气相原子、分子以及吸附分子的价电子结构 https://baike.baidu.com/item/%E7%B4%AB%E5%A4%96%E5%85%89%E7%94%B5%E5%AD%90%E8%83%BD%E8%B0%B1/667884?fr=aladdin

之前我们在公众号和B站都介绍了如何用avantage软件(软件下载请公众号后台回复avantage,其他软件请后台回复正确的软件名)来分析UPS数据(

ups如何获取HOS,HOMO, Ef cut-off)，对于不是thermo 仪器测试的数据，也可以采用origin来分析数据，方法就是之前我们介绍的切线法(如何用origin绘制切线、如何用origin绘制多条切线)，本文所用数据请公众号后台回复数据15获取。

1.首先打开origin(后台回复origin，下载多版本origin);

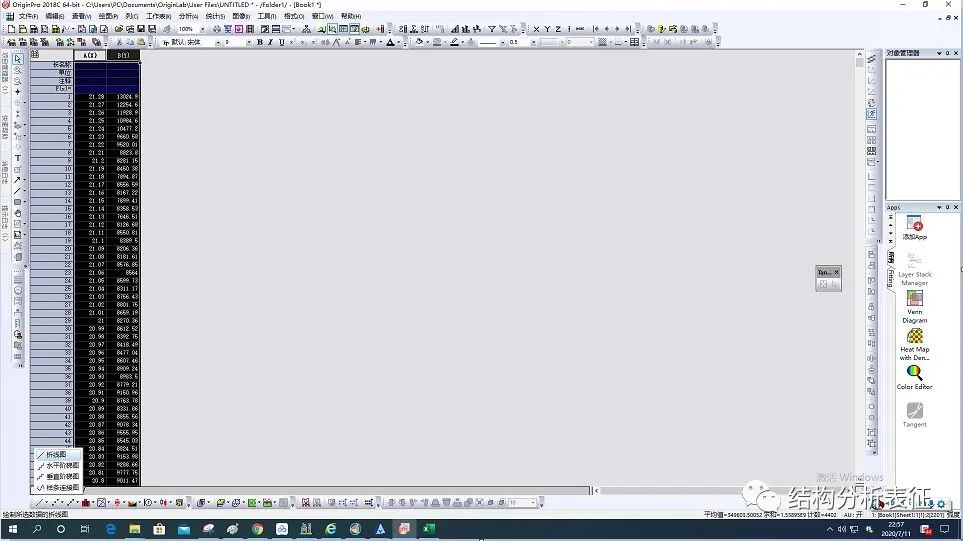

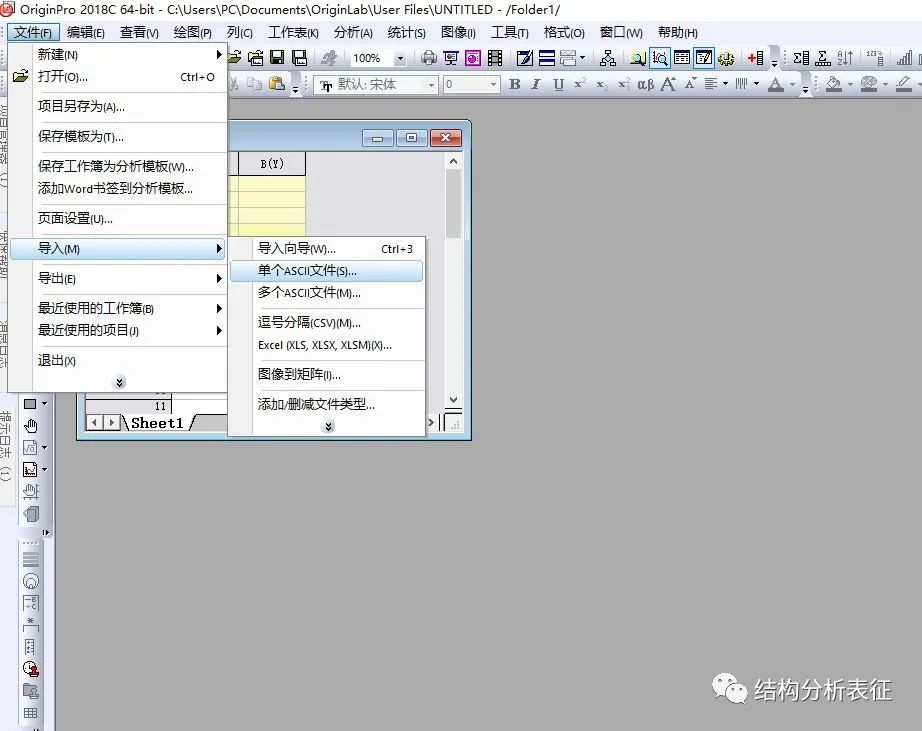

2.文件-导入横坐标为结合能的已经校准过的UPS数据；

3.选中数据生成折线图；

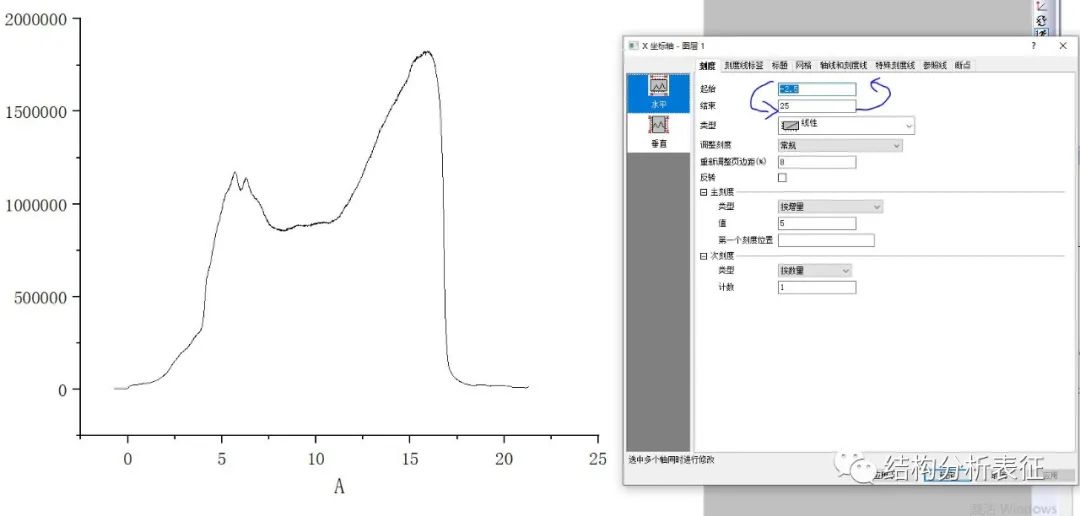

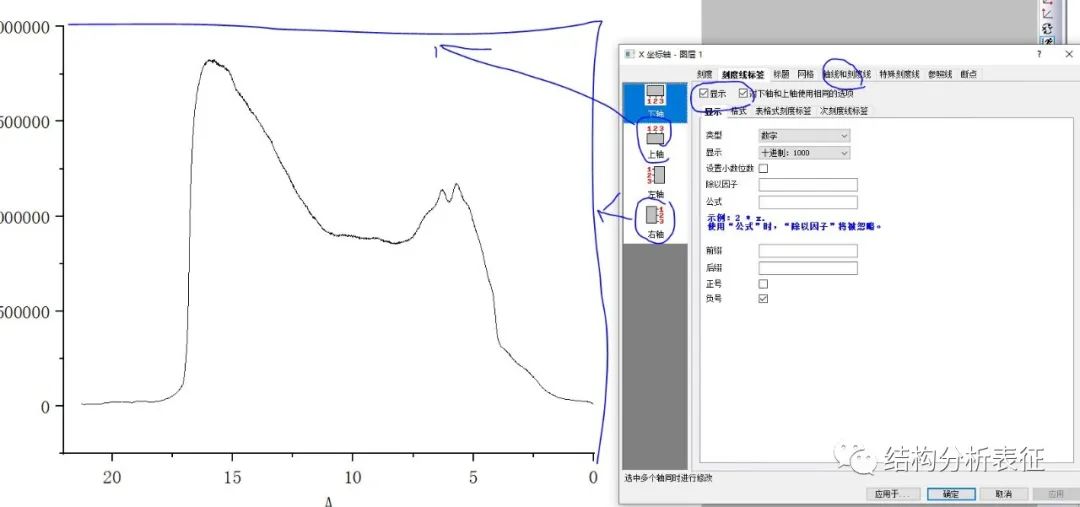

4.为了跟一般的数据显示一致，可以根据需要调整横坐标由大到小，如果需要也可以添加上轴和右轴和title;

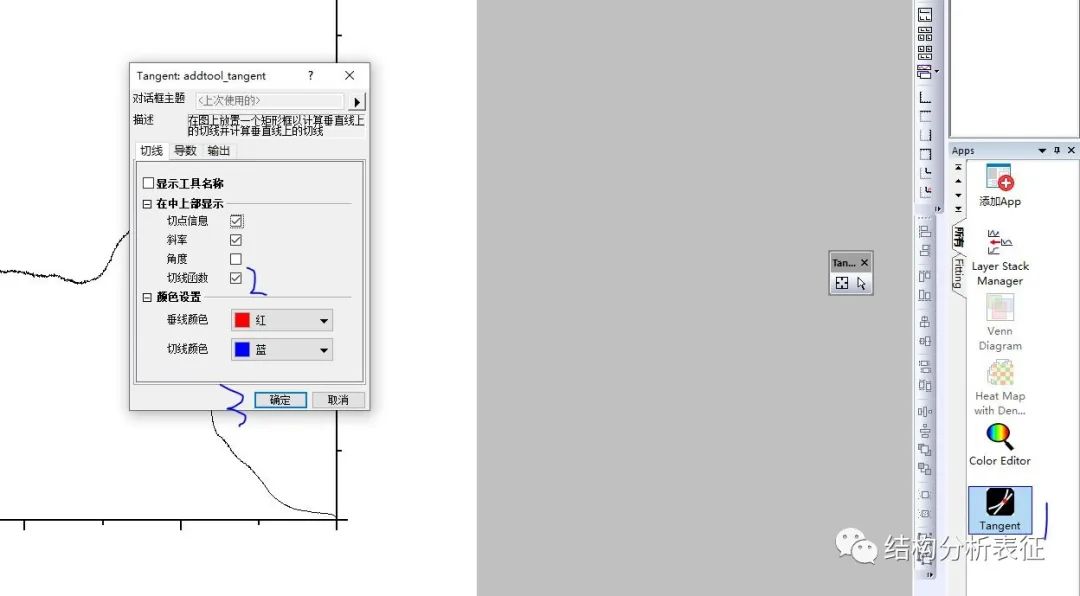

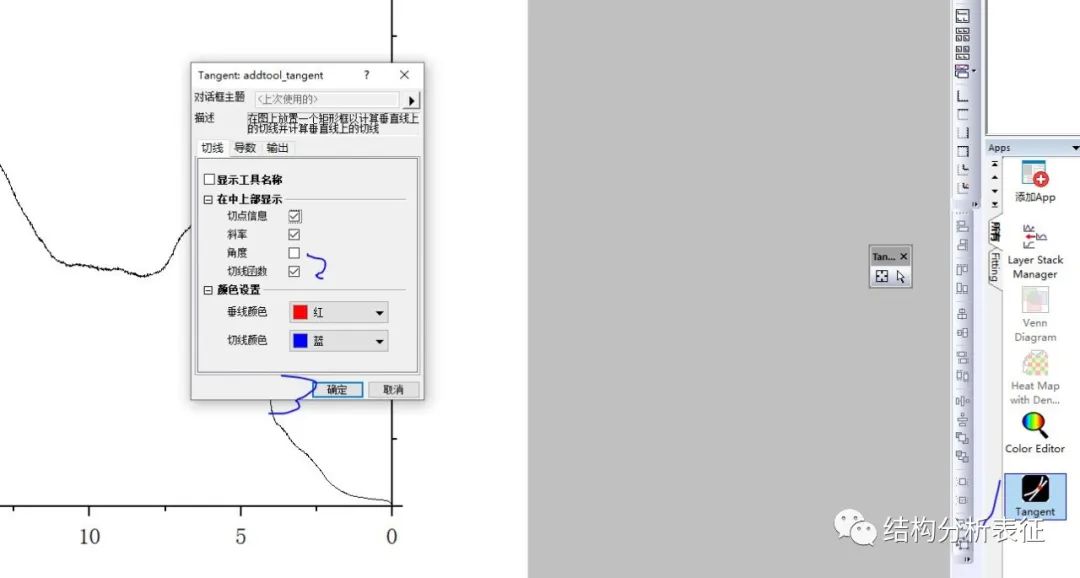

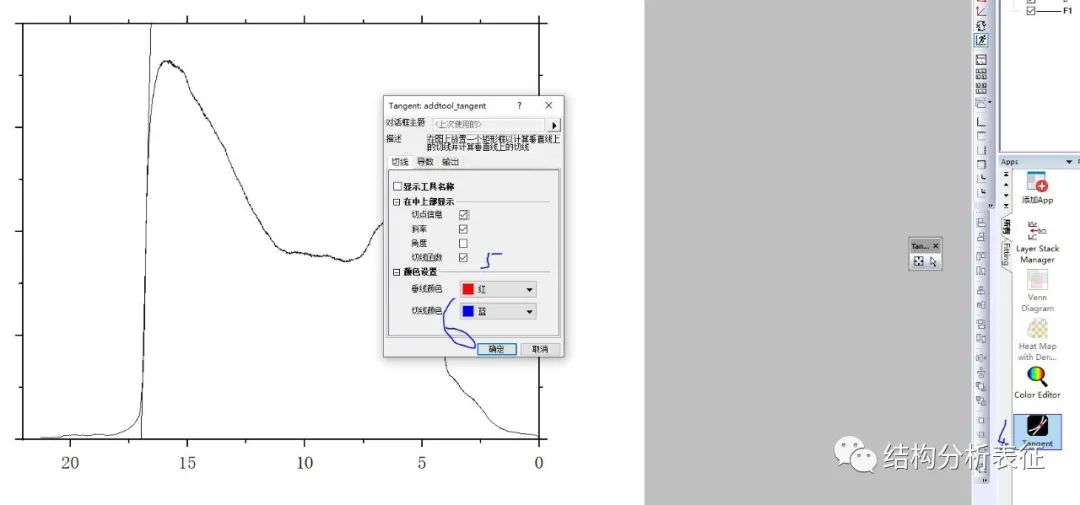

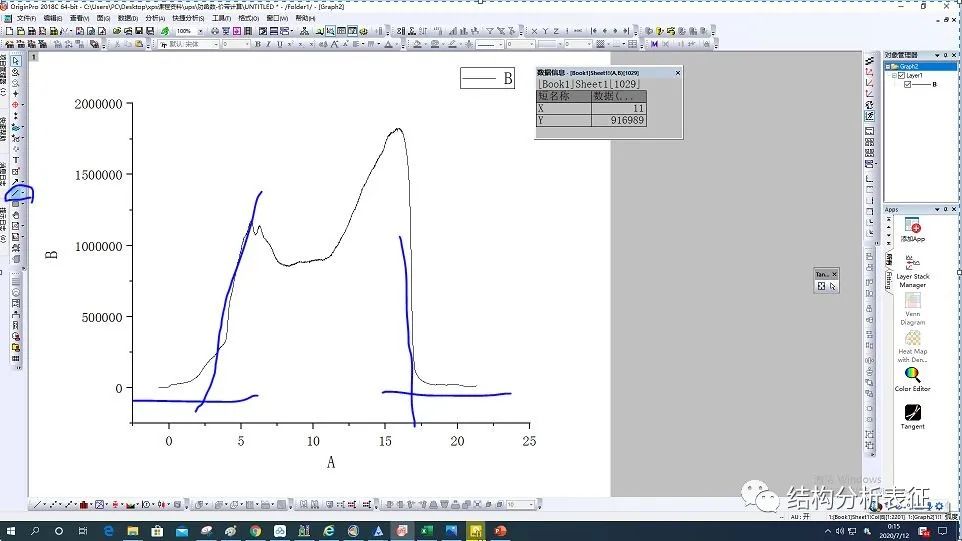

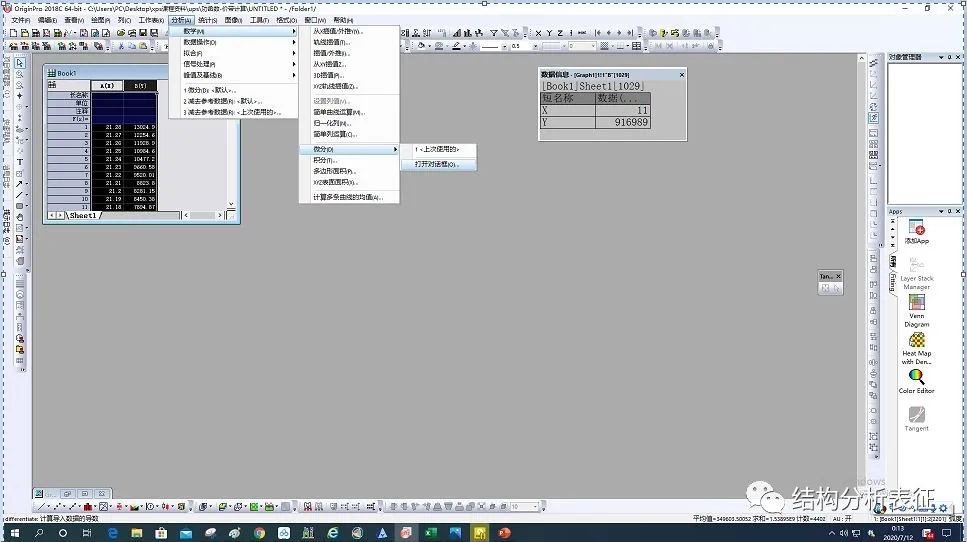

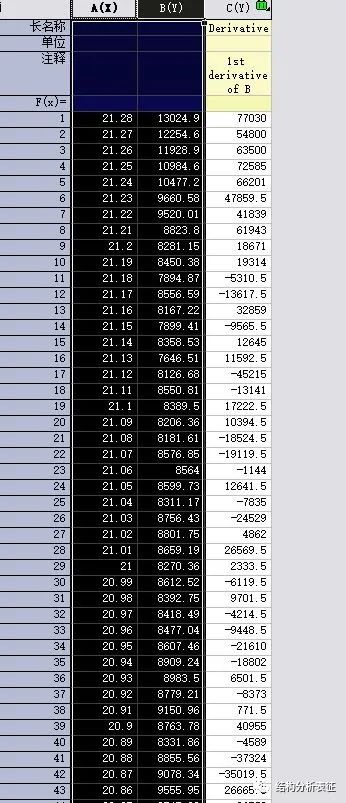

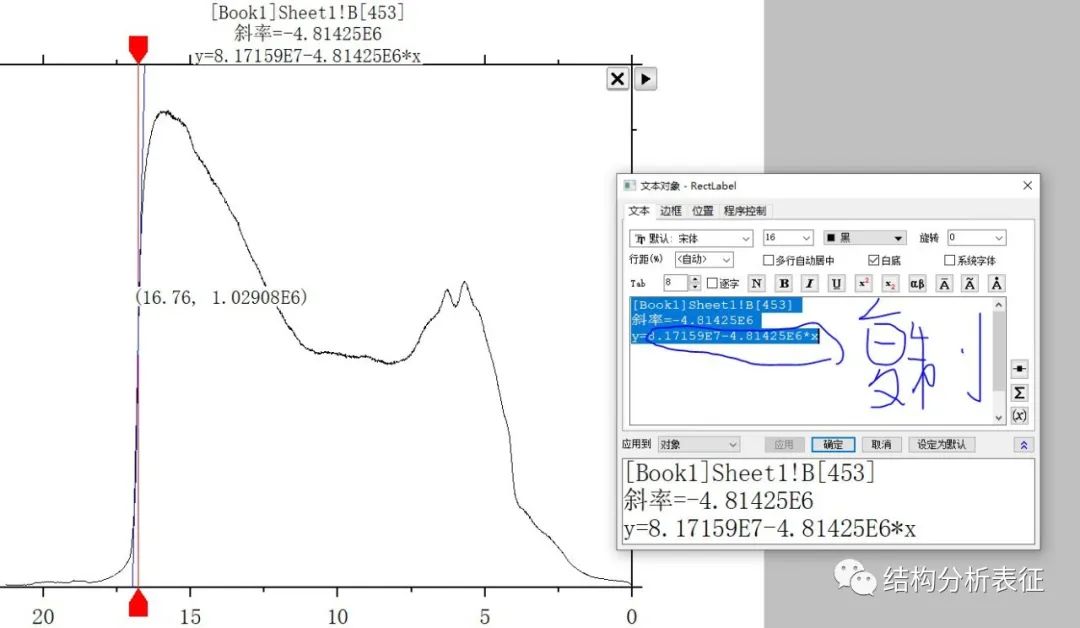

5.接下来就是做切线操作：可以参考如何用origin绘制多条切线绘制切线，因为点比较密集，最好放大后操作，一般取斜率最大的位置，可以通过微分的办法选取，然后在斜率最大的地方做切线；对数据要求不高的也可以直接画直线；

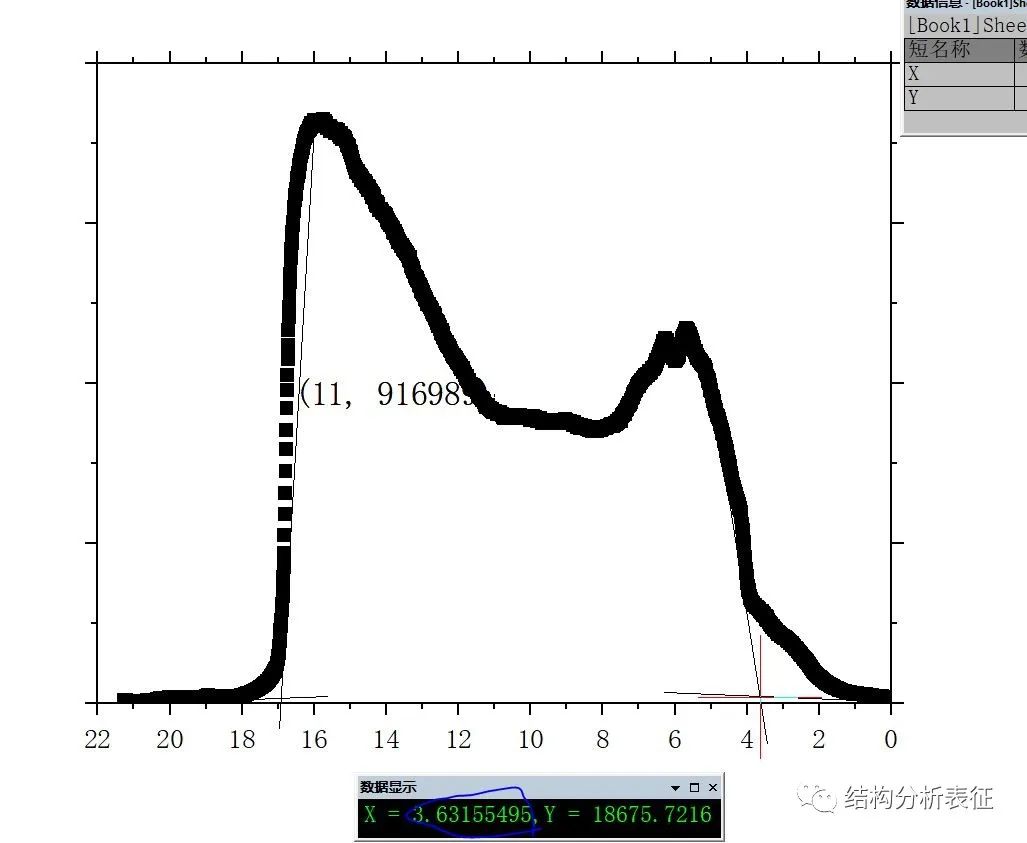

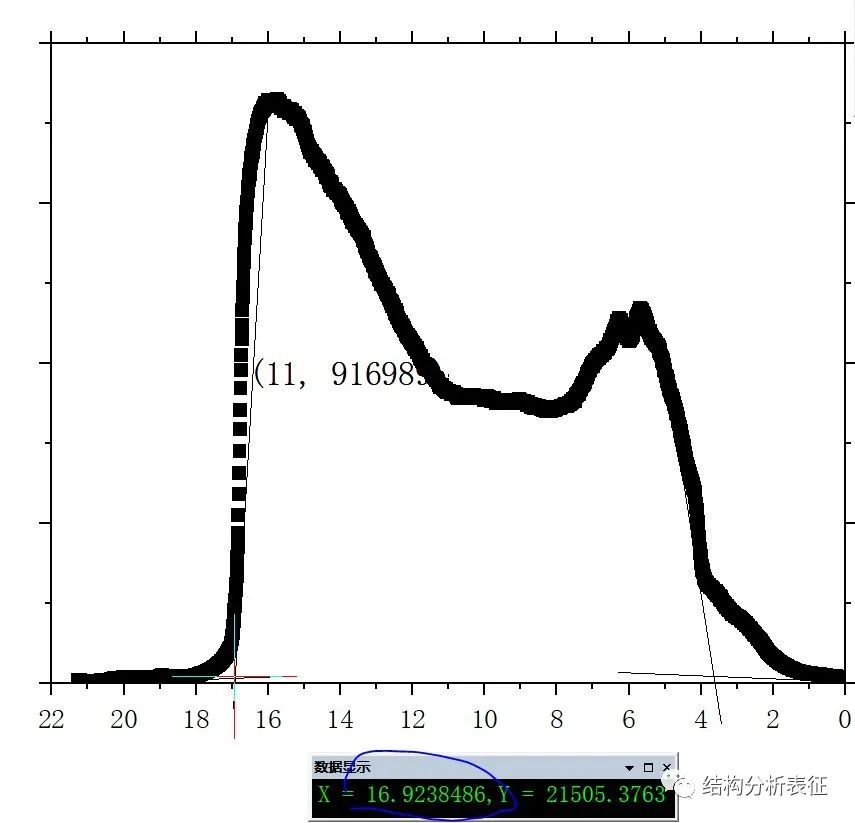

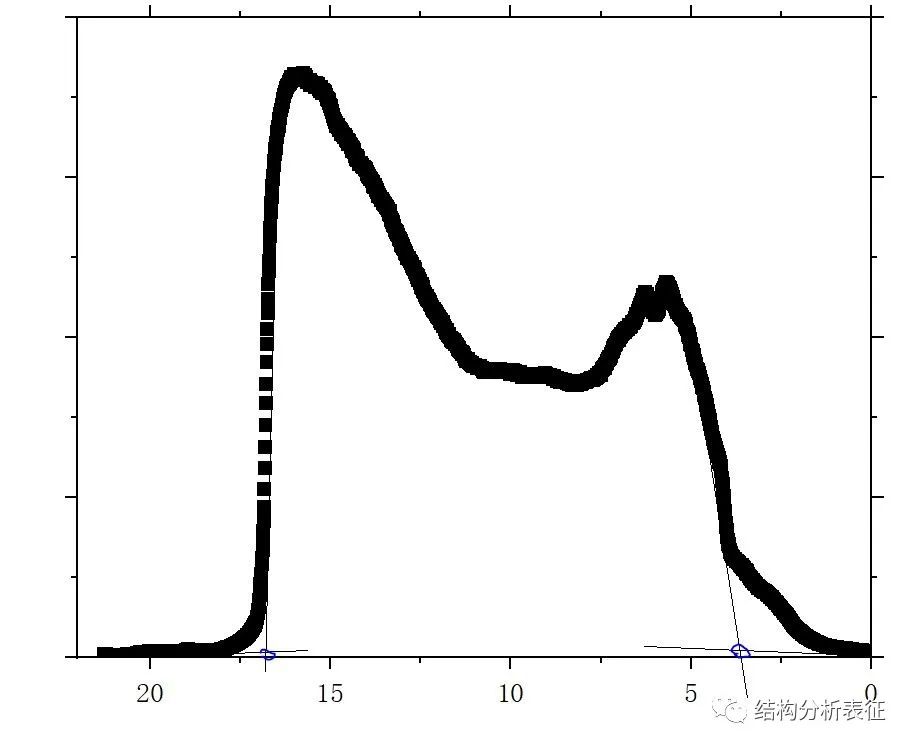

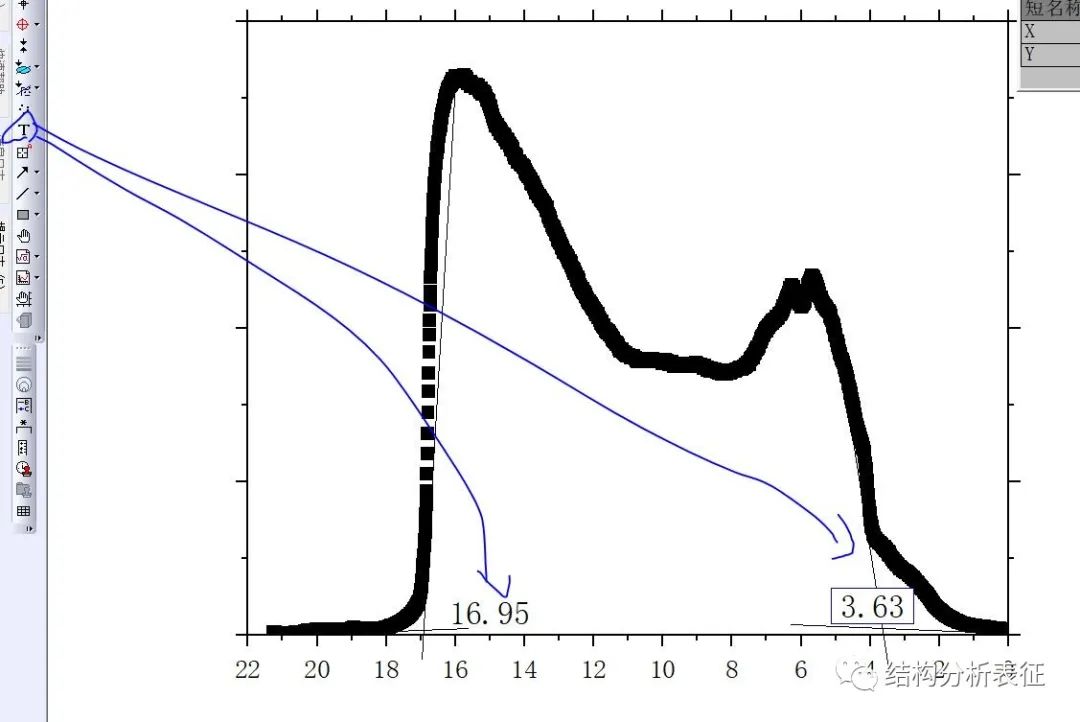

6.画好切线后，读取位置，左边为截止边cut off ，右边为价带VB(valance band)；

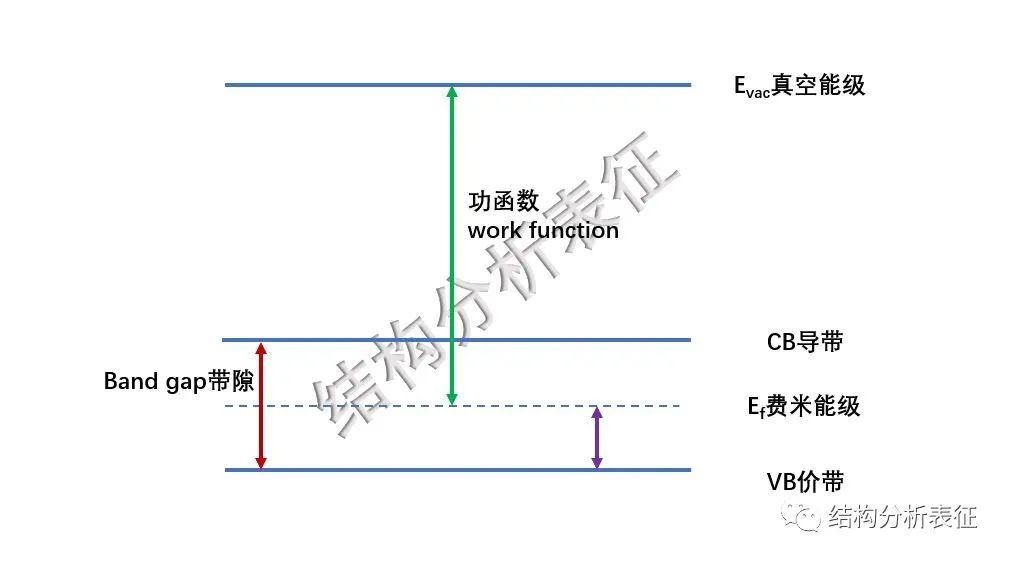

7.根据下图，功函数work function (φ)=hv-cut off=21.2-16.95=4.25 eV,带入下图中即可得到VB和CB等值，由于origin做切线比较随意，所以如果要比较多个样品的价带、导带、功函数等数值，请尽量切线选取一致，否则不易得到正确的结论。
