在组装计算机的过程中，尽管安装过程很简单，但经常会遇到接线问题。用户经常错误地将CPU散热器的电源线插入SYS_FAN。尽管风扇可以旋转，但是在引导时可能会出现F1错误“ CPU Fan Error”，这也会导致CPU散热器无法智能调节速度。让我们分享一下计算机主板上CPU_FAN，SYS_FAN，CHA_FAN和CPU_OPT接口的知识。

普及有关计算机主板上CPU_FAN，SYS_FAN，CHA_FAN，CPU_OPT接口的知识

1、CPU_FAN

CPU_FAN是CPU散热器，12V工作电压，4PIN(引脚)，具有PWM智能调速功能的4引脚风扇的专用接口，可根据职责和温度变化来智能控制风扇速度。与3针相比，4针线是速度调节线。 3针风扇不具有PWM调节功能，但可以检测风扇速度。风冷散热器的风扇或水冷散热器的风扇连接到CPU_FAN，并且4针PWM智能温度控制可以避免噪音过大的问题。

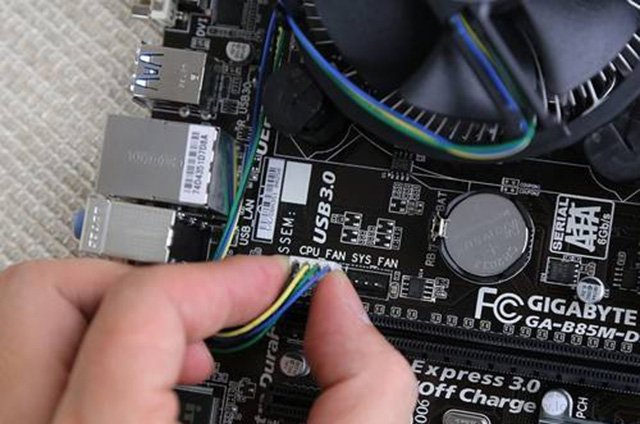

CPU_FAN

2、SYS_FAN

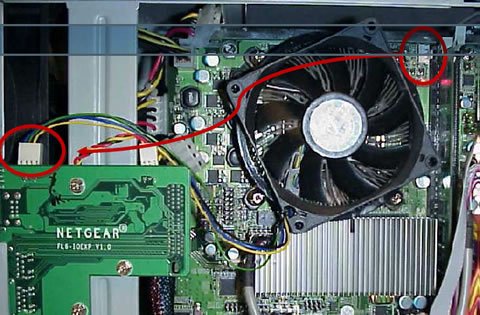

SYS_FAN也称为“系统冷却风扇插孔”，4PIN(引脚)，通常连接到机箱风扇，某些安装程序在机箱内部具有更好的散热条件，或者建立了风道，然后可以添加机箱。风扇都连接到SYS_FAN接口。如果机箱风扇是3针，则可以插入并使用，但速度调节电缆少了一根。另外，某些主板具有CHA_FAN，它是机箱风扇，但是您也可以连接其他电压为12v的风扇。
