主板都遵循一个规格，有相应的标准文件，定义了 主板的尺寸，IO面板的大小，甚至细节到固定螺丝的孔位，这样不同厂家的机箱/主板只需要遵循同样一份标准文件，就可以生产出相互兼容的产品，这就是标准化带来的好处。

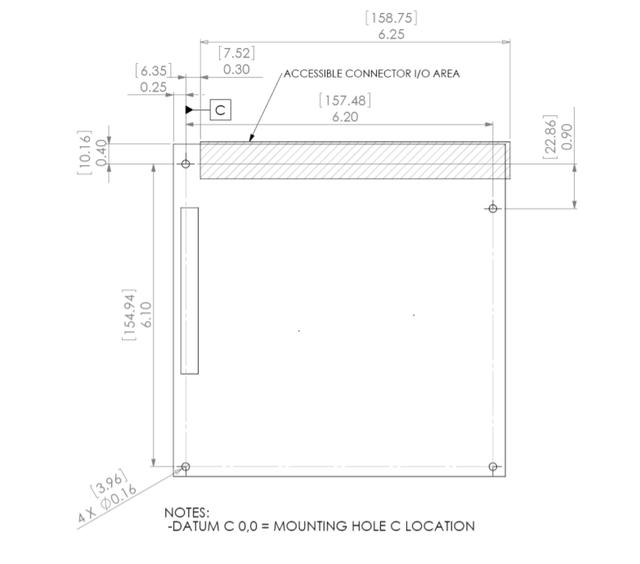

如下图所示，是mini-ITX主板的标准定义的规格。

图中的“[ ]”里的数字，单位是mm，不带括号的默认数字单位是英寸。

mini-ITX主板规格

其中的阴影部分，是标准定义的IO面板尺寸，长158.75mm，宽为44.45mm(1U)。

44.45mm这个数值比较特殊，在机箱中常用的1U或者几U来表示机柜中安装设备的高度，44.45mm就是1U，也就是1.75英寸，你见到这个数字应该有个大致的概念，以后再见到就熟悉了。

mini-ITX的主板部分尺寸是170mmx170mm，结合上图，主板的螺丝孔位，面板大小，就可以建模出一块标准mini-ITX主板的轮廓了。

今日进展：

完成机箱框架，mini-ITX主板建模。

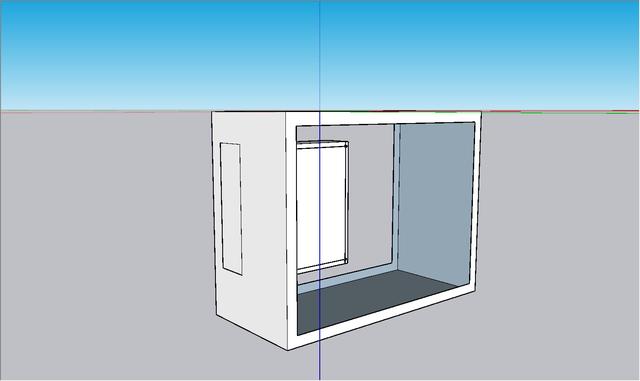

机箱壳子+主板

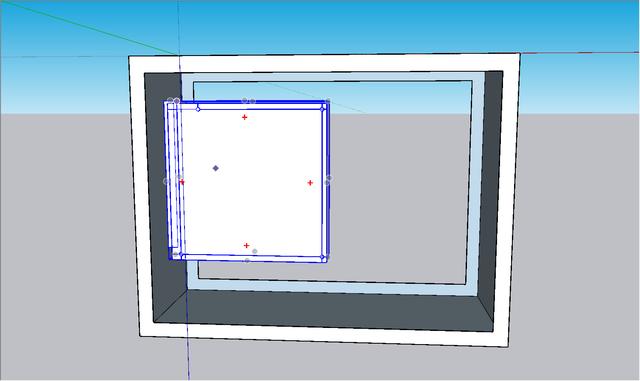

主板IO面板位置
